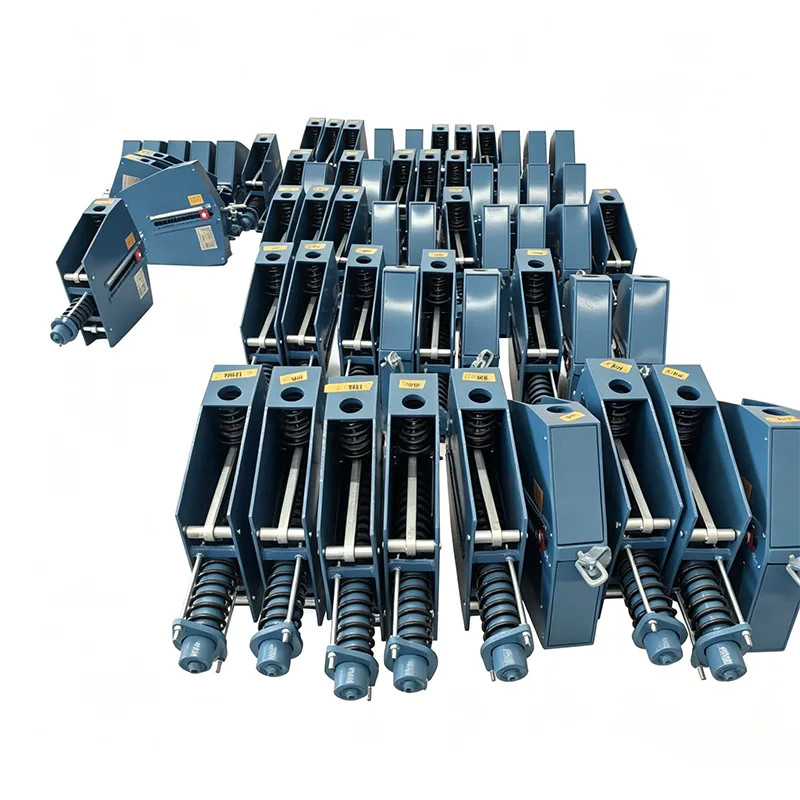

Стална опружна подршка термоелектране

Основана 2012. године, Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд. има 14 година дубоке експертизе у решењима за подршку цевоводима за електроенергетску индустрију, са производима који служе на десетине пројеката домаћих електрана. Наша термоелектрана Константна опружна подршка је специјализовани производ развијен стриктно у складу са ДЛ/Т серијом стандарда енергетске индустрије. Посебно оптимизован за високе температуре, високи притисак и карактеристике дугог циклуса континуираног рада термоелектрана, он је основна компонента подршке за четири главна система цевовода електрана.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Јединствени захтеви за подршку цевовода термоелектране

У поређењу са обичним индустријским цевоводима, системи цевовода термоелектрана раде у далеко тежим условима:

▶  Висока температура и притисак: Главни цевоводи паре на 540℃~620℃, притисак 16МПа~35МПа

▶  Велико топлотно померање: Вертикално померање главних цевовода за пару може да достигне 300~500 мм

▶  Тешка оптерећења: цевоводи са дебелим зидовима великог пречника, оптерећење на једној тачки подизања 50~300 тона

▶  Високи захтеви за континуирани рад: годишњи радни сати јединице ≥7500 сати, са огромним губицима при затварању

▶  Осетљив на потисак опреме: Екстремно строги захтеви за потисак цевовода на улазима и излазима парних турбина

▶  Високи ниво безбедности: Класификовани као цевоводи под притиском, са значајним безбедносним одговорностима

Обичне сталне опруге не могу у потпуности да испуне ове захтеве, због чега је неопходна наменска подршка константној опруги за термоелектране.

Техничке спецификације производа

Стандардни захтеви за електропривреду

Вешалице и носачи за термоелектране морају бити у складу са следећим стандардима електропривреде:

Подршка константне опруге термоелектране у потпуности испуњава све горе наведене стандардне захтеве, а фабрички документи за испоруку могу се директно користити за надзор и прихватање квалитета електране.

Водич за избор система електране

5 Оптимизованих дизајна за услове рада електране

Оптимизација адаптације на високе температуре

Опруге користе 60Си2ЦрВА опружни челик отпоран на високе температуре, смањујући стопу опуштања напрезања за 50% на 400℃

Делови на високој температури усвајају челик отпоран на топлоту 12Цр1МоВ како би се избегло пузање при високим температурама

Опремљен термоизолационим цијевима за блокирање преноса топлоте од цевовода до опруга

Радна температура опруге је контролисана испод 120℃ како би се осигурала дугорочна стабилност перформанси

Оптимизација заштите интерфејса парне турбине

Константност је побољшана на ≤±4%, минимизирајући потисак на парним турбинама

Калибрисан за хладне и топле услове рада пре испоруке

Индикација померања тачна до 1 мм за практично праћење рада

Доступне криве оптерећења и померања за подршку анализе напрезања цевовода

Оптимизација поузданости дуготрајног рада

Површина брега са високофреквентним гашењем + третманом карбуризације, 5к дужи век хабања

Осовине са клиновима са самоподмазујућим чаурама, дизајн без одржавања

Сви завртњи са мерама против отпуштања, без отпуштања под вибрацијама

Антикорозивна оцена на нивоу Ц4, погодна за окружења електране на отвореном

Оптимизација погодности за инсталацију и пуштање у рад

Прецизно калибрисано према оптерећењима института за пројектовање пре испоруке, директна инсталација на лицу места

Опремљен посебним алатом за откључавање, откључавање једним кликом након инсталације

Спољни механизам за подешавање оптерећења, омогућава онлине фино подешавање током рада

Јасне ознаке померања за лако посматрање од стране инспекцијског особља електране

Дизајн сигурносних редунданси

Горње и доње механичке границе за спречавање оштећења од прекомерног путовања

Фактор сигурности шипке за вешање ≥5 пута, елиминишући ризик од лома

Уређај за заштиту од лома опруге, који обезбеђује сигурну подршку чак и у екстремним условима

Ознаке упозорења о преоптерећењу како би се оператери позвали на благовремено руковање

Искуство у раду и одржавању електране (14 година резимеа индустрије)

Уобичајени проблеми и превентивне мере

Кључне тачке инспекције електране (препоручује се квартално)

Проверите положај индикатора померања и упоредите са историјским записима

Проверите да ли су сви завртњи за закључавање уклоњени

Проверите да ли су шипке за вешање и осовине клинова деформације и пукотине

Проверите да ли заварени спојеви имају пукотине

Проверите интегритет антикорозивног премаза

Забележите податке о раду и успоставите књигу носача/вешалица

Уз правилно одржавање, термоелектрана Цонстант Спринг Суппорт има радни век од преко 20 година, што одговара животном веку главне опреме електране.

Испорука и сервис пројекта електране

Стандарди испоруке пројекта електране Фабрички пакет докумената (испуњавање захтева за надзор квалитета електране):

Сертификат о квалификацији производа

Сертификати квалитета материјала

Извештаји о пролећним тестовима

Комплетне криве за испитивање оптерећења машине

Упутство за инсталацију и рад

Записници фабричке инспекције

Услуга на лицу места:

Техничко особље на лицу места

Упутство за инсталацију и пуштање у рад

Подржати пробни рад секције електране

Пратња јединице 168-часовни пробни рад

Рекорд пројекта електране

Подржао 30+ пројеката домаћих електрана, укључујући јединице од 300МВ, 600МВ, 1000МВ

Обезбеђена подршка за четири главна цевовода ултра-суперкритичне јединице од 1000 МВ

Замењено преко 200 носача/вешалица у пројекту реновирања термоелектране

Нема притужби на квалитет узастопних година, висока стопа поновне куповине из електрана

Посвећеност услугама након продаје

3-годишња гаранција на производ, бесплатна поправка и замена током гарантног периода

24-часовни одговор на хитне случајеве у електрани, подршка на лицу места у року од 48 сати

Доживотне техничке консултације и набавка резервних делова

Доступна је годишња подршка/инспекција вешалица

Термоелектрана Цонстант Спринг Суппорт је поуздан избор за подршку за цевоводе високе температуре и високог притиска у термоелектранама. Са 14 година дубоког искуства у електроенергетској индустрији, ми у потпуности разумемо услове рада електране и стандардне захтеве, обезбеђујући сигуран и стабилан рад јединице са професионалним производима и услугама.
