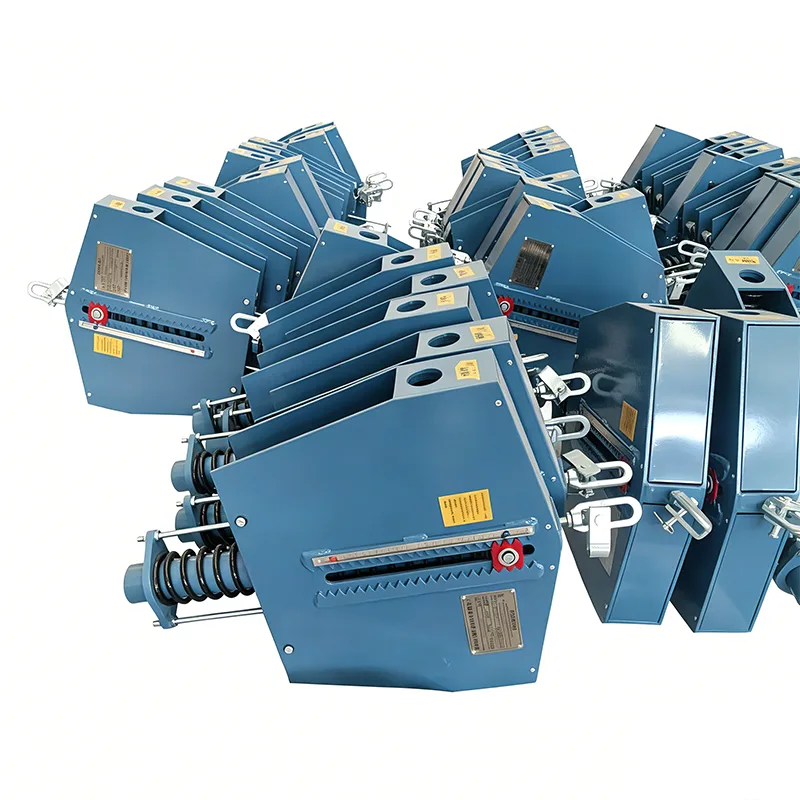

Стална опружна подршка парне цеви

Цевоводи за пару стварају значајно топлотно померање током рада и веома су осетљиви на варијације оптерећења. Када температура цевовода порасте од температуре околине до радне температуре, доћи ће до вертикалног померања у распону од неколико центиметара до десетина центиметара. Ако се усвоје конвенционални потпорни уређаји, оптерећење ће драстично флуктуирати заједно са померањем, што ће резултирати концентрацијом напрезања у цевима, оштећењем прикључака опреме, па чак и пуцањем цеви. Стеам Пипе Цонстант Спринг Суппорт је наменска јединица за подршку развијена за решавање таквих проблема. Пружа скоро константну потпорну силу током целог пута померања, обезбеђујући сигуран и поуздан рад система цевовода за пару.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Принцип рада и структурни састав

Дизајниран на основу принципа равнотеже момента, константна опружна подршка за парну цев претвара еластичну силу опруга у стабилну потпорну силу преко механизма за повезивање. Када се цевовод помера вертикално, деформација опруге се компензује системом повезивања како би се одржала стабилна излазна сила, са стопом варијације оптерећења контролисаном унутар 5%.

Стандардни производи се састоје од следећих основних компоненти:

▶  Склоп опруге: Произведен од легираног опружног челика високе чврстоће и подвргнут вишеструким процесима топлотне обраде.

▶  Механизам за балансирање момента: Прецизно обрађена полуга и брегасти склоп.

▶  Уређај за подешавање оптерећења: Омогућава прецизно подешавање излазног оптерећења на лицу места.

▶  Индикатор померања: Јасно приказује стварни помак цевовода.

▶  Кућиште и прикључни склопови: Направљени од врхунског угљеничног челика са антикорозивним површинским третманом.

Техничке спецификације производа

Табела спецификација вешалица са константном опругом	Пример
Модел / серија	ПХ, ЛХ, ЦА, ЦС, ТХ
Капацитет оптерећења (радни)	0,1 кН - 500 кН
Тотал Травел	50 мм, 100 мм, 200 мм, 400 мм
Стварно путовање	До 600 мм
Одступање оптерећења (толеранција)	±5% (Стандардно) / ±3% (Високо Прец.)
Позиција инсталације	Хоризонтално / вертикално
Завршетак кућишта	Топло поцинковано / епоксидно
Радна темп.	-20°Ц до +80°Ц (амбијент)
Материјал завојнице опруге	60Си2Мн / 50ЦрВА
Опсег подешавања оптерећења	±10% (подешавање поља)

Основне техничке карактеристике

▶  Одличне перформансе константне силе: Стопа варијације оптерећења ≤ 5% у целом ходу, што премашује захтеве националних стандарда.

▶  Велики опсег померања: Максимални померај достиже до 400 мм, савршено погодно за високотемпературне пароводе великог пречника.

▶  Свеобухватна покривеност оптерећења: Доступна је комплетна серија носивости од 0,5 кН до 500 кН.

▶  Компактна структура: Усвајање оптимизованог просторног дизајна, његова укупна запремина је 20% мања од традиционалних постоља са сталним опругама.

▶  Једноставна инсталација: Унапред подешено на одређено оптерећење пре испоруке, захтева само једноставно причвршћивање за пуштање у рад на лицу места.

▶  Висока сигурност и поузданост: Опремљен је заштитом од преоптерећења и уређајима за ограничавање кретања ради спречавања случајног оштећења.

Поређење перформанси са променљивим опругама

Цомпарисон Итемс	Стална опружна подршка парне цеви	Подршка променљиве опруге за цевовод
Стопа варијације оптерећења	≤ 5%	≤ 25%
Макимум Дисплацемент	400мм	200мм
Применљиви цевоводи	Цевоводи за пару великог померања и високе осетљивости на оптерећење	Цевоводи општег термичког померања
Перформансе контроле стреса	Одлично	Добро
Заштита прикључка опреме	Супериор	Обични
Мануфацтуринг Цост	Релативно висок	Средње
Радна температура	-196℃ ~ +600℃	-40℃ ~ +450℃

Стандардни технички параметри

Назив параметра	Техничке спецификације
Опсег радног оптерећења	0,5кН – 500кН
Ратед Дисплацемент	50 мм, 100 мм, 150 мм, 200 мм, 300 мм, 400 мм
Стопа варијације оптерећења	≤ 5%
Радна температура	-196℃ ~ +600℃
Спринг Материал	60Си2МнА, 50ЦрВА, легура отпорна на високе температуре
Материјал кућишта	К235Б, К345Б, нерђајући челик
Површинска обрада	Топло цинковање, прајмер богат епоксидним цинком + завршни премаз отпоран на високе температуре
Применљиви стандарди	ГБ/Т 17116.2-2018, ХГ/Т 20644-1998, АНСИ/АСМЕ Б31.1

Типични сценарији примене

Стеам Пипе Цонстант Спринг Суппорт се углавном примењује на системе цевовода за пару са великим термичким помаком и строгим захтевима за стабилност оптерећења:

▶  Магистрални пароводи и пароводи за догревање термоелектрана

▶  Системи цевовода за пару на конвенционалном острву нуклеарних електрана

▶  Цевоводи за пренос паре високе температуре у рафинеријама нафте

▶  Цевоводи за пару у железарама

▶  Високе температуре топле воде и парне цеви за градско централно грејање

▶  Цевоводни системи за парно грејање у хемијским постројењима

За горе наведене примене, променљива опружна подршка за цевовод више не може да испуњава оперативне захтеве када померање цевовода прелази 100 мм или је потребна строга контрола варијације оптерећења. У таквим случајевима, сталне опруге су обавезне да гарантују сигурност система.

Производња и контрола квалитета

Иангзхоу Тиансхун Пипинг се може похвалити 14 година професионалног искуства у производњи сталних опружних носача, опремљених комплетним производним капацитетима и инструментима за прецизно испитивање. Имплементирали смо ригорозан комплетан систем контроле квалитета како бисмо осигурали да сви производи буду у складу са међународним стандардима:

Свеобухватно тестирање у кући се врши на сваком производу пре испоруке

Пре испоруке, сваки производ пролази кроз комплетан процес интерног тестирања. Овај процес укључује димензионалну и визуелну инспекцију, ПМИ (позитивну идентификацију материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања где је применљиво, испитивање опруге са кривама оптерећења и померања и мерење дебљине премаза. Испоручују се извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Појашњење о акредитацији треће стране

Интерно тестирање није исто што и тестирање треће стране које је акредитовао ИЛАЦ. Ако је потребно тестирање или лабораторијско тестирање треће стране, оно се може обезбедити као посебна опциона услуга.

Опционе инспекцијске услуге треће стране (наведено посебно)

1. Испитивање материјала

Ова услуга обухвата анализу хемијског састава, испитивање затезања, испитивање удара на ниским температурама по Шарпи и испитивање тврдоће.

2. Заваривање НДТ

Доступне методе укључују испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно тестирање (УТ) и радиографско тестирање (РТ).

3. Тестирање перформанси опруге

Укључене су криве оптерећења и померања.

4. Топло цинковање / Инспекција заштите од корозије епоксидног премаза

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ)

Наше карактеристичне предности

Бенцхмаркед у односу на ЛИСЕГА међународни систем носача цеви

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви.

Више од стандардног домаћег добављача

За разлику од стандардних домаћих произвођача који обезбеђују само сам производ, ми испоручујемо криву померања оптерећења са сваком опругом. Такође помажемо у организовању СГС тестирања треће стране и инспекција сведока, и подржавамо прегледе докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Смернице за избор и пратеће услуге

Ослонци цевовода ће бити изабрани у складу са помаком цевовода и осетљивошћу на оптерећење: Изаберите променљиву опругу за цевовод ако је вертикални помак цевовода мањи од 100 мм и систем није осетљив на флуктуације оптерећења. Изаберите Константну подршку опруге када померање прелази 100 мм или цевовод има високу осетљивост на оптерећење.

Пружамо читав низ професионалних услуга подршке:

▶  Бесплатна анализа напрезања цевовода и прорачун избора носача и носача

▶  Пројектовање и производња нестандардних постоља са константним опругама

▶  Услуга за инсталацију и пуштање у рад на лицу места

▶  12-месечна гаранција, са бесплатном поправком или заменом за неисправне производе у гарантном року

▶  Дуготрајно снабдевање резервним деловима и стална техничка подршка
