Цевоводи за пару доживљавају драстичне температурне разлике током фаза покретања и гашења, а медијуми високе температуре стварају значајно померање топлотног издужења. Сопствена тежина цевовода, тежина медија и флуктуирајућа оптерећења делују истовремено. Обичне варијабилне опруге немају довољан капацитет подношења притиска и отпорности на топлоту; продужени рад лако доводи до опуштања опруге, одступања оптерећења и деформације кућишта, што може довести до кидања споја цевовода и смањења оптерећења или гашења јединице.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлотног оптерећења током пуног радног хода.

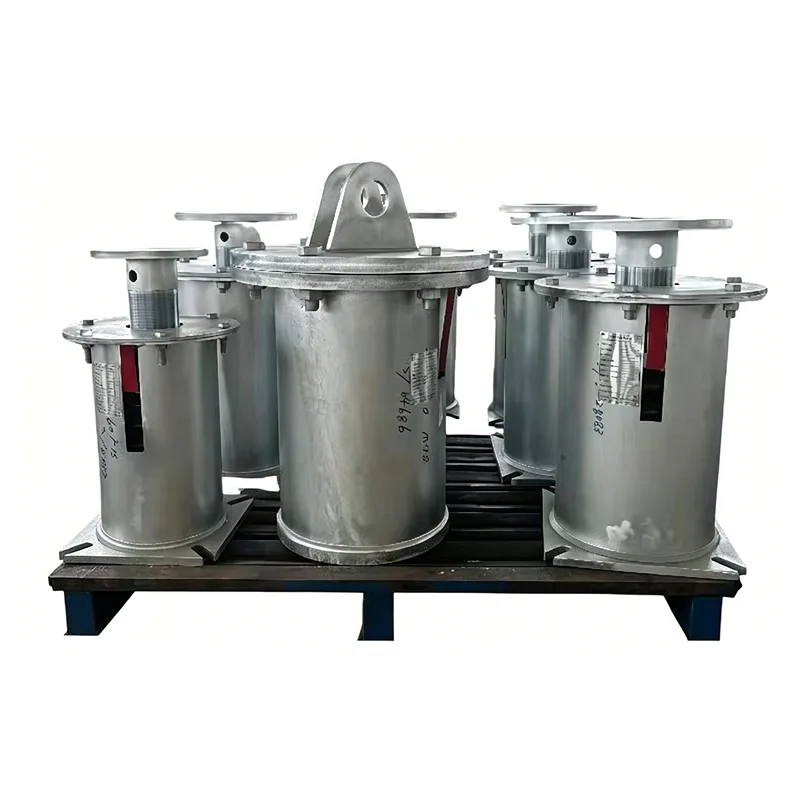

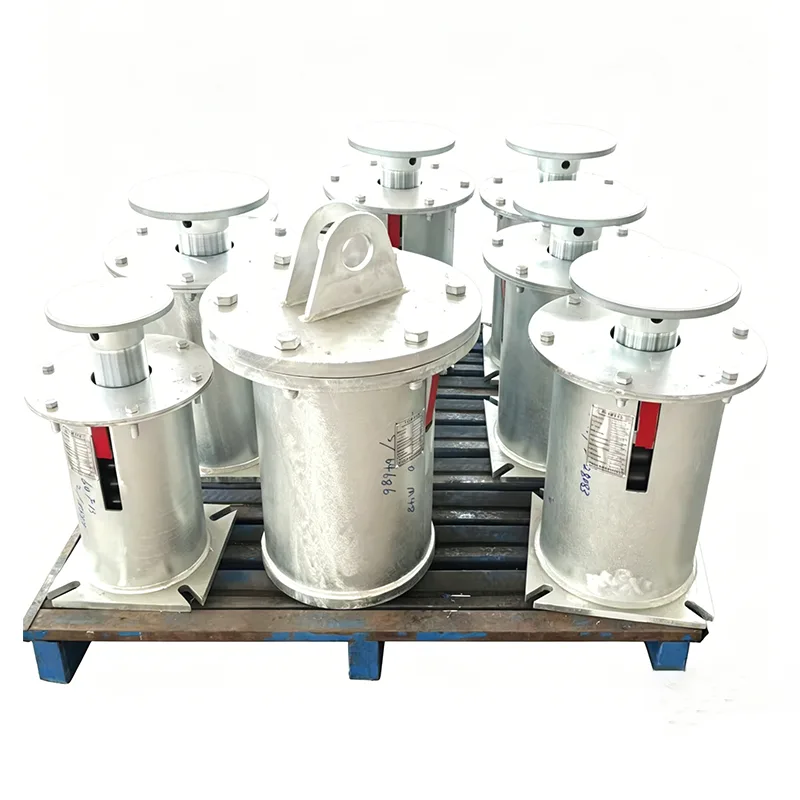

Променљива опружна потпора за парне цеви је конструисана по наруџбини за услуге паре, задовољавајући захтеве за дуготрајним континуираним радом парних цевовода у термоенергетским, даљинским грејањем и петрохемијским постројењима. Од покретања производње 2012. године, испоручили смо преко 400 комплета носача за велике парне пројекте, при чему је најдужи век трајања на лицу места достигао 13 година.

Техничке спецификације производа

Табела са променљивим карактеристикама вешалица за опруге	Пример
Тип вешалице / Конфигурација	Тип А, Б, Ц, Д, Е, Ф, Г
Величина опруге / бр.	бр.0 - бр.22
Травел Ранге	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Оперативно оптерећење	0,2 кН ​​- 400 кН
Инсталирано оптерећење (хладно оптерећење)	кН / кгф
Радно оптерећење (вруће оптерећење)	кН / кгф
Смер кретања	Горе / Доле
варијабилност (%)	≤ 25% (Стандардно)
Површинска обрада	Хот Дип Галв/ офарбано
Материјал кућишта	Угљенични челик (К235/К355)

Структурни састав и принцип рада

Променљиве опруге за парну цев су доступне у два структурна типа: горњи и доњи. Они компензују вертикално топлотно померање цевовода преко еластичне деформације опруге, испоручујући стабилно контролисану флуктуацију оптерећења унутар опсега отклона.

Све компоненте су направљене од материјала погодних за услове високе температуре:

1. Високотемпературне компресијске опруге од легуре

2.Задебљана кућишта носивих под притиском

3.Шрафови за подешавање отпорни на топлоту

4. Металне скале померања

5. Коване ушице и основе за подизање високе чврстоће

6. Двоструки склопови за закључавање против отпуштања

Инсталационо оптерећење је фабрички калибрисано. Како се цевоводи шире са порастом температуре, опруге се шире и скупљају синхроно, равномерно издржавајући оптерећења цевовода и смањујући напон на завареним шавовима и млазницама опреме.

Табела подударања оцењених материјала

Три конфигурације материјала су класификоване према температури паре како би одговарале стварним условима рада променљивих носача за парне цеви:

Оператинг Граде	Температура медија	Спринг Материал	Материјал кућишта	Процес површинске заштите
Нискотемпературна пара	≤300℃	60Си2МнА	К345Б	Епоксидни прајмер + завршни премаз отпоран на високе температуре
Пара средње температуре	300℃~450℃	50ЦрВА	16МнР	Пескарење плус задебљани премаз отпоран на високе температуре
Прегрејана пара високе температуре	450℃~550℃	Високотемпературна Цр-В легура	304 плоча од нерђајућег челика	Интегрална високотемпературна пасивација и прскање

Све сировине долазе са оригиналним млинским МТЦ сертификатима од квалификованих челичана. Свака серија челика пролази кроз три поновне контроле: спектроскопски, затезни и ударни. Одржава се потпуна следљивост документације како би се задовољили захтеви ЕЕАТ ревизије.



Табела са спецификацијама пуне серије

Модел Цоде	Називно оптерећење (кН)	Стандардни топлотни отклон (мм)	Одговарајући називни пречник парне цеви	Применљиви стандарди
СПВС-50	0,3~25	50, 80	ДН25~ДН150	ГБ/Т 17116, ХГ 20644
СПВС-120	25~120	120, 150	ДН200~ДН400	АСМЕ Б31.1 код топлотне енергије
СПВС-200	120~350	150, 200	Главне парне цеви великог пречника ДН450~ДН800	ДЛ/Т стандард подршке за електране

Типични сценарији примене

Променљиве опруге за парне цеви су првенствено распоређене на главним водовима паре:

▶  Главни цевоводи за пару, пару за догревање и напојну воду у термоелектранама на угаљ и гас

▶  Високотемпературни водоводи за пренос паре за пећи и јединице за крекирање у рафинеријама

▶  Примарне високотемпературне парне мреже за велико градско даљинско грејање

▶  Цјевоводи за производњу паре у електранама на биомасу и отпад у енергију

▶  Станице за размену топлоте и дистрибутивни колектори паре у хемијским парковима

Евиденција о масовној набавци постоји за референтне домаће и међународне пројекте. Можемо да обезбедимо претходне уговоре о пројекту, фотографије завршетка на лицу места и документе о прихватању власника како бисмо ојачали ЕЕАТ ауторитативну верификацију.

Стандардизовани радни ток производње и контроле квалитета

Сваки производ се подвргава свеобухватном кућном тестирању пре испоруке

Навлаке за тестирање у кући

Димензиона и визуелна инспекција, ПМИ (позитивна идентификација материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања (где је примењиво), испитивање опруге са кривама оптерећења и померања и мерење дебљине премаза. Обезбеђени су извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Напомена: Ин-хоусе тестирање није тестирање треће стране акредитовано од стране ИЛАЦ-а

Тестирање треће стране или лабораторијско тестирање доступно је као опциона, посебно наведена услуга.

Опционе инспекцијске услуге треће стране (наведено посебно)

1. Испитивање материјала

Анализа хемијског састава, испитивање затезања, испитивање на удар на ниским температурама по Шарпи и испитивање тврдоће.

2. Заваривање НДТ

Испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно испитивање (УТ) и радиографско испитивање (РТ).

3. Тестирање перформанси опруге

Укључујући криве оптерећења и померања.

4. Топло цинковање / Инспекција заштите од корозије епоксидног премаза

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ)

Наше предности

Бенцхмаркед у односу на ЛИСЕГА међународни систем носача цеви

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви.

Шта нас издваја

За разлику од стандардних домаћих произвођача који испоручују само сам производ, ми обезбеђујемо криву померања оптерећења са сваком јединицом опруге. Такође олакшавамо СГС тестирање треће стране и инспекције сведока, и подржавамо преглед докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Постпродајне услуге пуне подршке

▶  Бесплатан прорачун напрезања цевовода како би се тачно ускладио са одговарајућим моделом променљиве опруге за парну цев

▶  Израда по мери за нестандардне димензије и посебне услове високе температуре

▶  Присуство инжењера на лицу места ради дизања, пуштања у рад и уклањања језичака за закључавање

▶ 12-месечна пуна гаранција на јединицу; бесплатна замена за аномалије оптерећења или дефекте компоненти у оквиру гаранције

▶  Дугорочни инвентар резервних делова и 24-часовна онлајн техничка подршка

Додатни ФАК

П: Може ли се ова подршка користити дугорочно за цевоводе за прегрејану пару?

О: Изаберите варијанту подршке за парну цев са променљивом опругом са опругама од Цр-В легуре и кућиштима од нерђајућег челика. Тестирање потврђује нулту деградацију перформанси при континуираном раду на 550℃, а производ је имао дугорочну употребу у више јединица за производњу енергије од 1.000 МВ.

П: Који документи о прихватању се испоручују са сваким комплетом?

О: Сваки сет јединица укључује сертификате о испитивању млина за сировине, листове за испитивање опруге, извештаје о контроли завара и сертификате о усаглашености производа. Подржана је поновна инспекција од стране независних организација.

П: Да ли овај производ може директно да замени опружне подупираче старог стила током постојећих реконструкција цевовода?

О: Димензије прате јединствене националне стандардне спецификације; монтажне тачке подизања и величине вијчаних шипки су заменљиве. Директна замена је изводљива након провере параметара оптерећења и угиба, без обимних модификација грађевинских темеља.
