Прецизна стална опружна вешалица за цевовод великог померања са равномерним излазом оптерећења

Стабилне опруге, које се такође називају носачи опруге са константним оптерећењем или носачи константне силе, испоручују скоро уједначену силу подршке у целом опсегу кретања цеви. Ове јединице су посебно пројектоване за системе цевовода који доживљавају значајан вертикални топлотни померај, где би променљиви носачи опруге увели прекомерне варијације оптерећења и пренели нежељени стрес на прикључену опрему и цевоводе.

Крива померања оптерећења добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким померањем, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

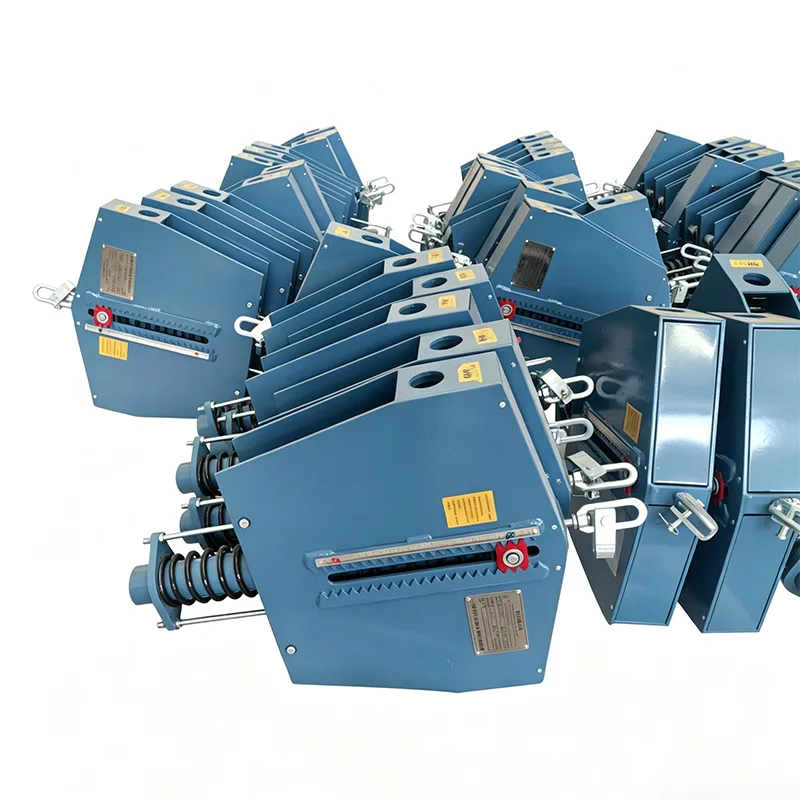

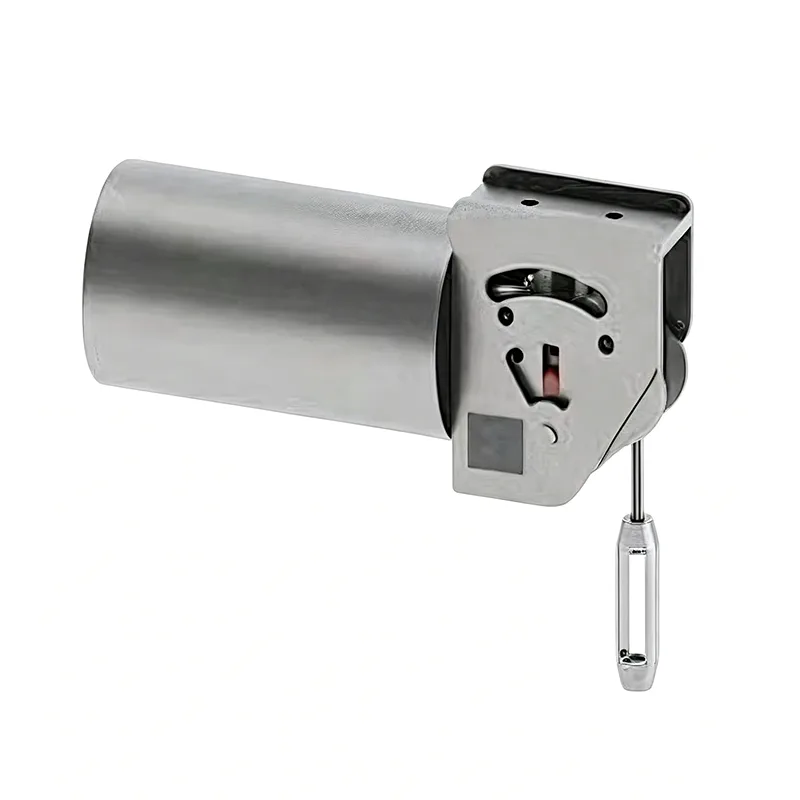

АтИангзхоу Тиансхун Пипелине Тецхнологи, производимо сталне вешалице за опруге користећи проверени механизам клипњаче упарен са висококвалитетним компресионим опругама. Овај дизајн балансира обртни момент опруге и момент оптерећења око главне осе током целог хода, одржавајући одступање оптерећења унутар ±5% као стандард — и ±3% за конфигурације високе прецизности. Сваки склоп је смештен у заштитно кућиште које штити унутрашње компоненте од грађевинског отпада и загађивача животне средине, смањујући ризик од одржавања током радног века носача.

Техничке спецификације и серије

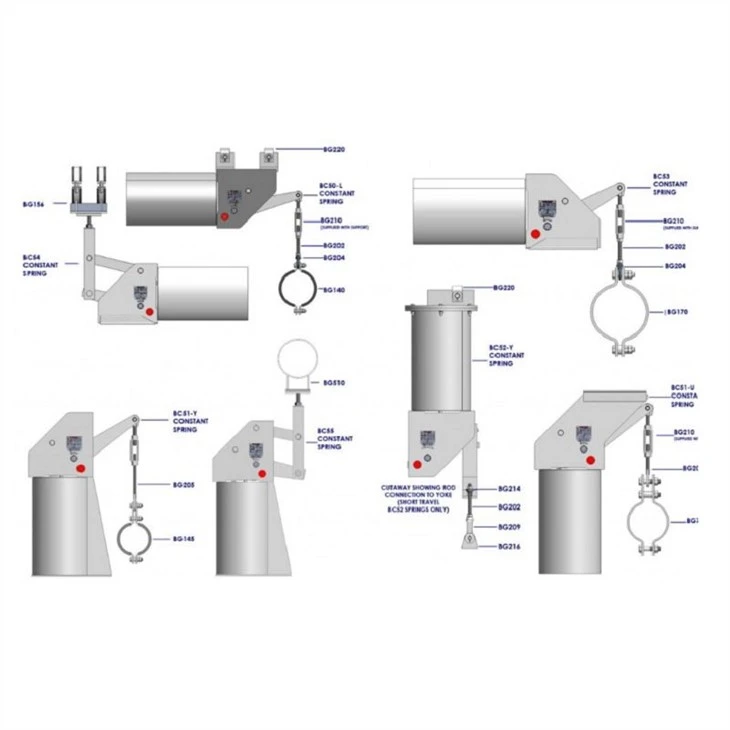

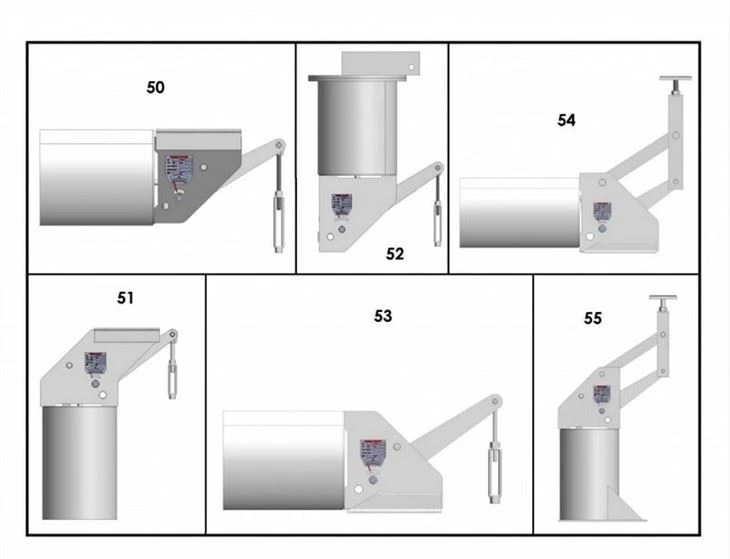

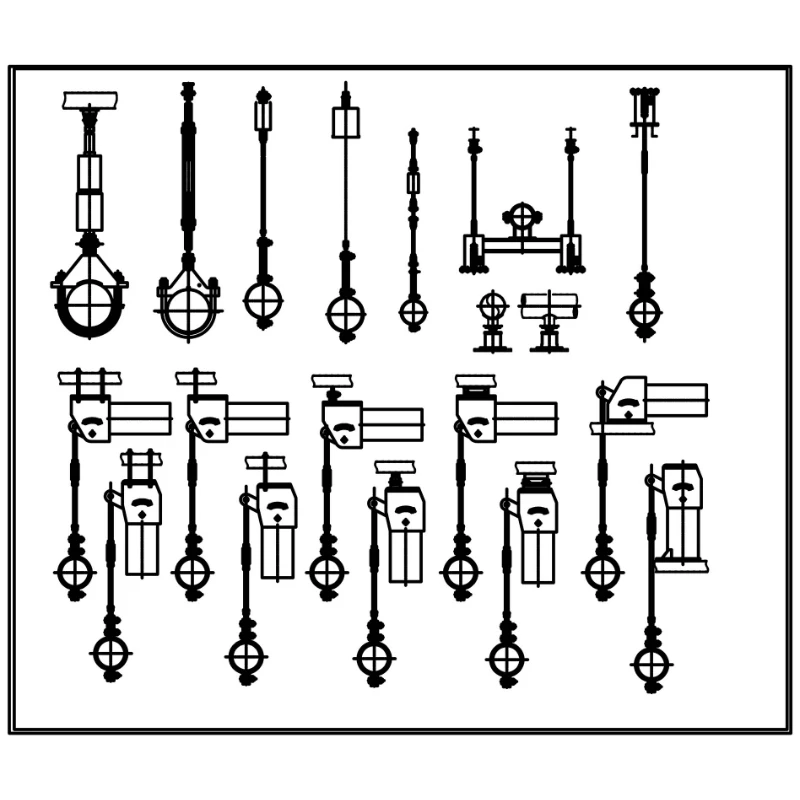

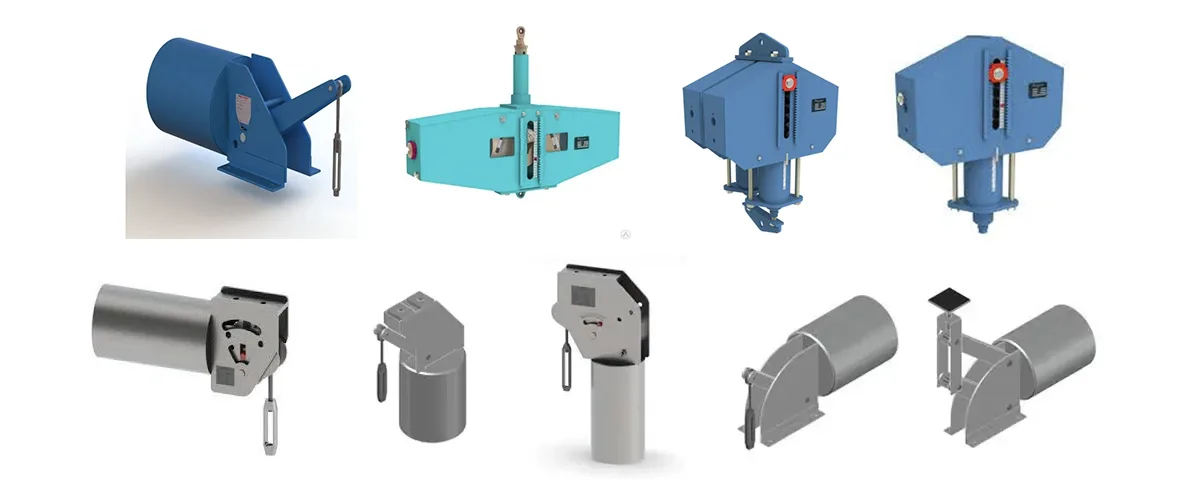

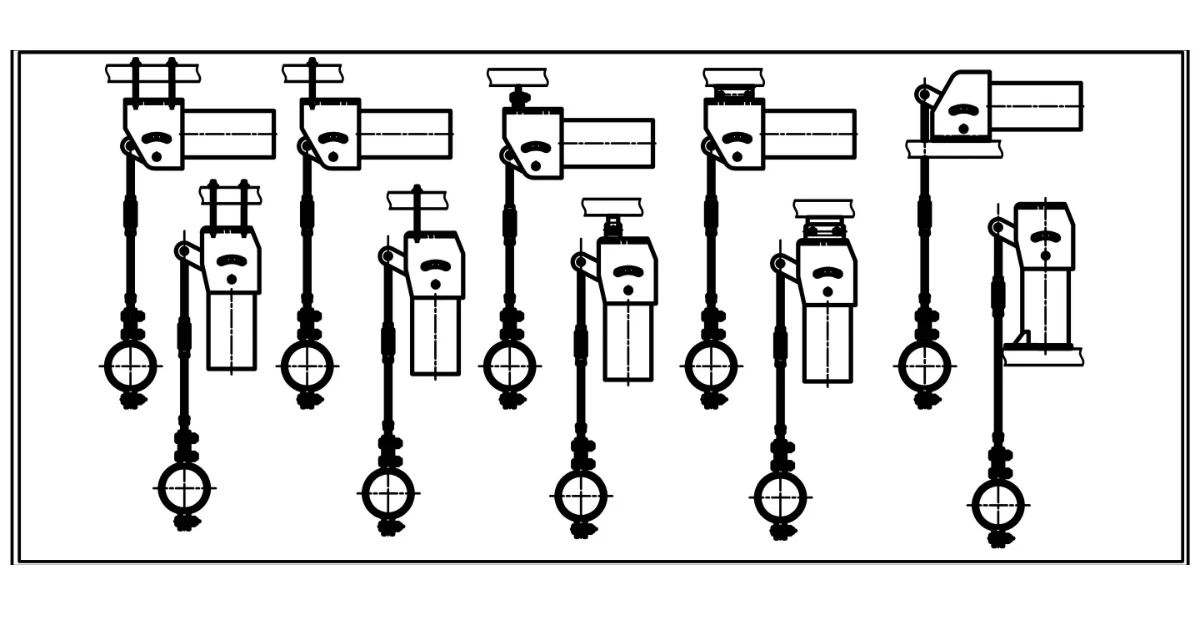

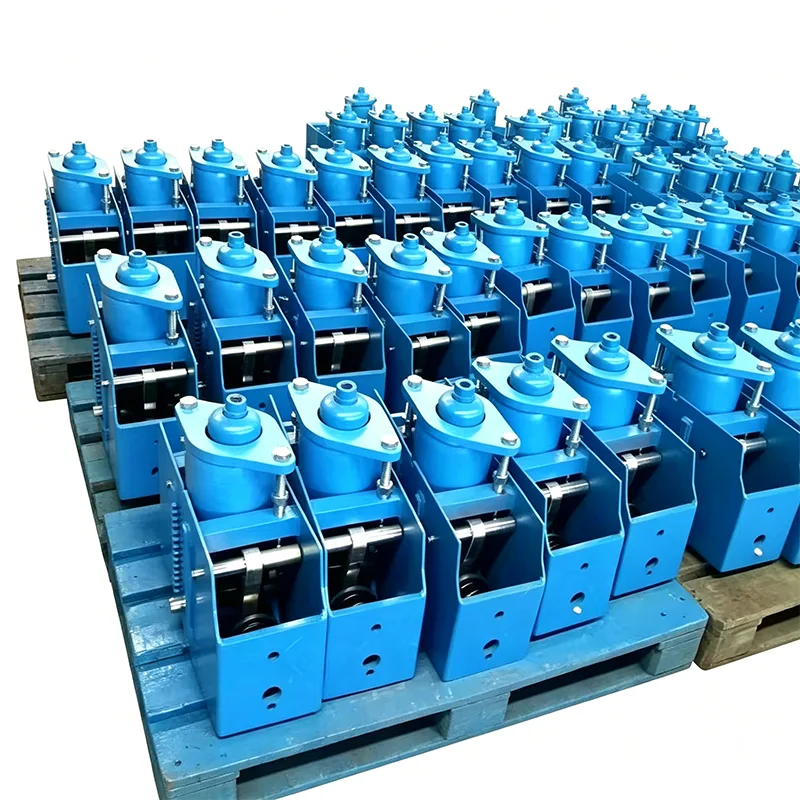

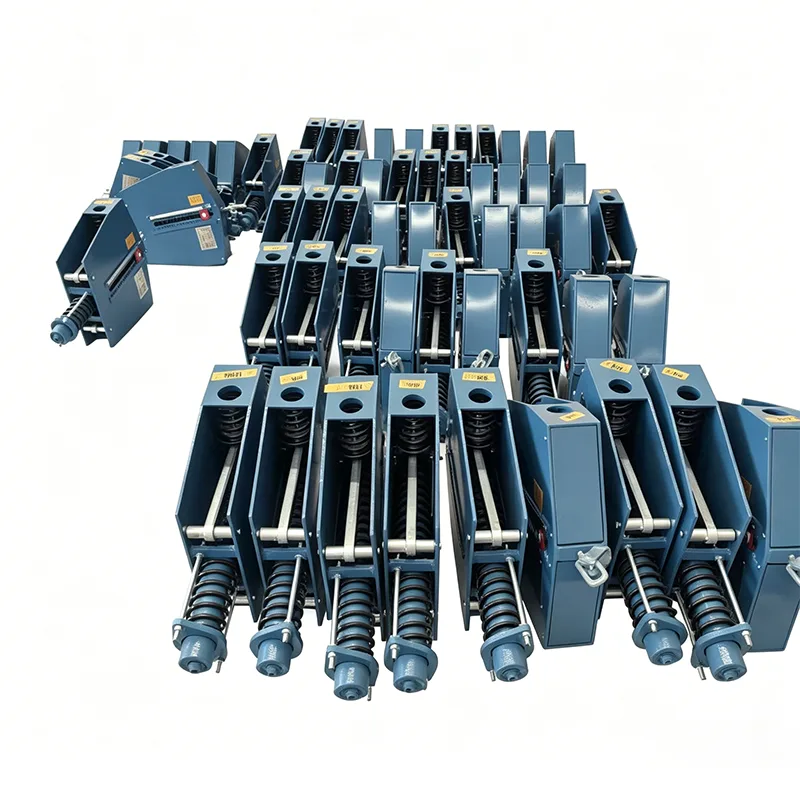

Нашестална опружна подршкапортфолио покрива опсег радног оптерећења од 0,1 кН до 500 кН, са стандардним опцијама хода од 50 мм, 100 мм, 200 мм и 400 мм и прилагођеним ходима доступним до 600 мм. Стандардне серије укључују моделе ПХ, ЛХ, ЦА, ЦС и ТХ, погодне за хоризонталну и вертикалну инсталацију. Опружни намотаји се производе од легираног челика 60Си2Мн или 50ЦрВА, а кућишта су обрађена топло поцинкованим или епоксидним премазом како би одговарали радним температурама околине од -20°Ц до +80°Ц.

Свака вјешалица с константном опругом је фабрички подешена на специфицирано оптерећење и положаје хладно/вруће од стране купца, и опремљена је горњим и доњим граничницима кретања како би се спријечило прекомјерно кретање. Јасно видљива скала кретања и точкић за подешавање оптерећења омогућавају фино подешавање на лицу места у оквиру ±10% номиналног оптерећења, са неким конфигурацијама подесивим до ±20% у корацима од 2%. Црвене унапред подешене игле се инсталирају у фабрици да закључају ослонац током хидростатичког тестирања и прања киселином, издржавајући до двоструко веће оптерећење пре уклањања при пуштању система у рад.

Стандарди и прилагођени инжењеринг

Сви носачи опруга са константним оптерећењем су дизајнирани и произведени у складу са ГБ/Т 17116.1/.2/.3 и НБ/Т 47039, и у потпуности су конвертибилни према међународним стандардима укључујући МСС СП-58, АСМЕ Б31.1 / Б31.3, ЕН 13480-3, ВГБ-Р 510 ЈИС подржавамо произвођача цеви, 5. такође производи потпуно прилагођене носаче константне силе на основу цртежа купаца и параметара специфичних за пројекат.

Примена у критичним индустријама

Константне опруге су специфициране у системима цевовода где се о конзистентности оптерећења не може преговарати. Типичне инсталације укључују термоелектране, нуклеарне електране, рафинерије, ЛНГ и ЛПГ терминале, мреже даљинског грејања и високотемпературне процесне линије у петрохемијским и фармацеутским постројењима. Често се постављају поред варијабилних носача опруга на истом цевоводу — константне јединице у чворовима великог померања и варијабилне опруге на местима са мањим термичким кретањем.

Шири асортиман производа за подршку цеви

Поред сталних вешалица за опруге, наш комплетан портфолио носача цеви укључује варијабилне носаче за опруге, круте вешалице, носаче за ципеле за цеви, унапред изоловане носаче цеви и хидрауличне амортизере за динамичку контролу оптерећења. За пројекте који захтевају компензацију термичког кретања, такође испоручујемо дилатационе спојеве са металним меховима, гумене дилатационе спојеве и платнене дилатационе спојеве који се интегришу са нашим системима подршке да формирају комплетно решење за цевоводе.

Осигурање квалитета и услуга

Свака подршка се подвргава потпуном интерном тестирању пре испоруке, подржана нашим ИСО 9001:2015 системом управљања квалитетом и усклађености са АСМЕ и АПИ стандардима где је то потребно. Клијенти добијају наменску техничку подршку од упита преко инсталације, 24-часовног одговора на све понуде и упутства за прилагођавање оптерећења на лицу места као део наше постпродајне услуге. Са више од 14 година производње носача цеви и дилатационих спојева за пројекте у 45 земаља, испоручујемо и стандардне каталошке јединице и потпуно пројектована прилагођена решења за ЕПЦ извођаче и крајње кориснике широм света.

Често постављана питања

Која је разлика између константне опруге и променљиве опруге?

Променљиви носачи опруге испољавају променљиву силу реакције док се цев помера вертикално, услед компресије или проширења опруге. Константне опружне вешалице користе механизам клипњаче ради одржавања скоро уједначене силе подршке у целом опсегу кретања. Као правило, константне јединице су специфициране тамо где термички померај прелази 50 мм или где варијација оптерећења мора да остане испод 6% да би се избегло преношење напрезања на пумпе, турбине или другу осетљиву опрему.

Шта значи одступање оптерећења од ±5% на константном опружном ослонцу?

Одступање оптерећења је максимална процентуална разлика између стварне потпорне силе и називног називног оптерећења у било којој тачки радног хода. Наше стандардне сталне опруге држе одступање унутар ±5%, што задовољава већину индустријских захтева за цевоводе. За критичне примене као што су нуклеарне или процесне линије високе прецизности, нудимо јединице високе прецизности са одступањем од ±3%.

Када треба уклонити црвене унапред подешене игле?

Унапред подешене игле су фабрички уграђене да закључају вешалицу у њеном положају за хладну инсталацију, омогућавајући да се заврши хидростатичко тестирање и прање цеви киселином без компресије или продужавања опруге. Морају се уклонити пре него што се систем пусти у рад, обично након завршетка хидротестирања и провера пре пуштања у рад. Наши стандардни клинови издрже до двоструко веће оптерећење током тестирања; обавестите нас ако ваш пројекат захтева већу сигурносну маргину.

Да ли се оптерећење може подесити на лицу места након уградње?

Да. Свака вјешалица са константном опругом је опремљена вијком за подешавање оптерећења и калибрираним точкићима. Окретањем завртња се повећава или смањује унапред подешено оптерећење у корацима од 2%, са укупним опсегом подешавања од ±10% на стандардним јединицама (до ±20% на одабраним конфигурацијама). Ово омогућава фино подешавање како би се компензовале мање разлике између услова пројектовања и стварне инсталације на локацији.

Које стандарде прате ваше сталне опружне вешалице?

Наш стандардни асортиман је дизајниран у складу са ГБ/Т 17116.1/.2/.3 и НБ/Т 47039, и конвертибилан је по димензијама и перформансама са МСС СП-58, АСМЕ Б31.1, АСМЕ Б31.3, ЕН 13480-3, ВГБ-Р 510 Л, и ЈИС1, такође можемо да извучемо и израђујемо по наруџби 85. спецификације.

Које је типично време испоруке?

Стандардне каталошке вешалице са сталним опругама углавном се испоручују у року од 15 до 25 радних дана, у зависности од количине и серије. Јединице које су направљене по мери захтевају додатно време за инжењеринг и потврду. Брза испорука се може организовати на захтев, уз претходни договор приликом наручивања или најмање 20 дана пре заказаног датума испоруке.
