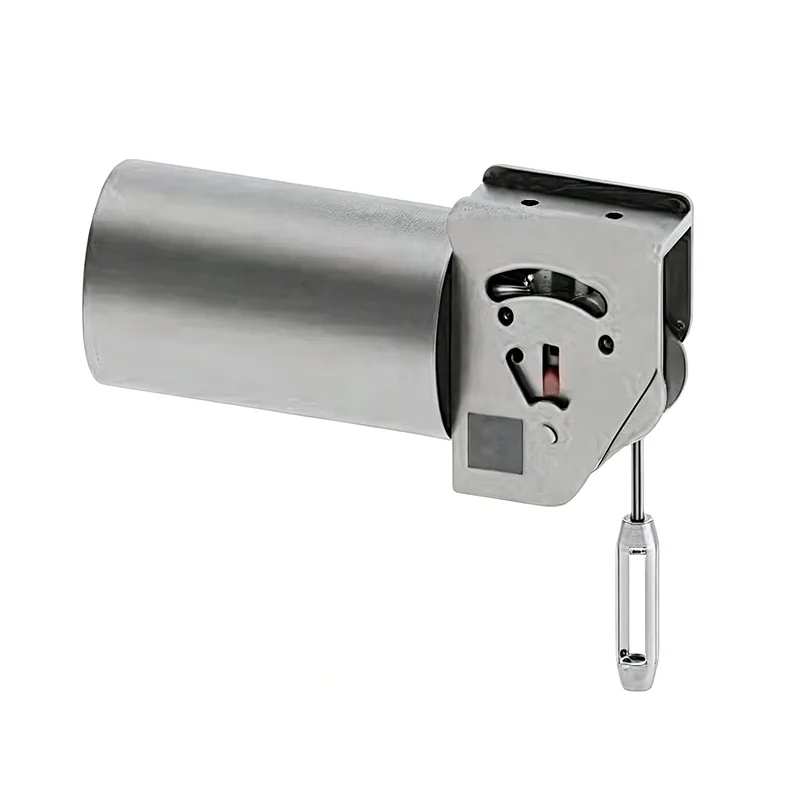

МСС СП-58 Вешалица са константном опругом

Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд., основана 2012. године, извози производе у више од 40 земаља широм света и има богато искуство у испоруци међународних пројеката. МСС СП-58 Цонстант Спринг Хангер је извозно-специфичан производ произведен у строгој сагласности са СП-58 стандардом Друштва за стандардизацију произвођача вентила и фитинга (МСС), посебно дизајниран за међународне инжењерске пројекте, пројекте финансиране из иностранства и ЕПЦ генералне уговорне пројекте који усвајају америчке стандардне спецификације дизајна.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Тумачење стандарда МСС СП-58

МСС СП-58 је амерички национални стандард за цевне вешалице и носаче, а такође је и ауторитативан стандард широко прихваћен у међународној инжењерској заједници, који је формулисало Друштво за стандардизацију произвођача у индустрији вентила и фитинга.

Основни захтеви стандарда:

▶  Одређује захтеве за пројектовање, производњу и тестирање за подупираче и вешалице са константном силом

▶  Појашњава техничке индикаторе као што су константност оптерећења, материјали, инспекција и обележавање

▶  Је стандард подршке за АПИ и спецификације цевовода серије АСМЕ Б31

▶  Је обавезан услов за међународне ЕПЦ пројекте, пројекте финансиране из иностранства и извозне пројекте

МСС СП-58 Цонстант Спринг Хангер у потпуности испуњава све техничке захтеве овог стандарда и може се директно користити за инжењерске пројекте према америчком стандардном систему.

Техничко поређење: амерички стандард наспрам кинески национални стандард

МСС СП-58 Цонстант Спринг Хангер је виши од домаћих стандарда у погледу постојаности, следљивости материјала и захтева за инспекцију, испуњавајући строге захтеве међународних пројеката.

Техничке спецификације производа

Посебни захтеви за америчке стандардне производе и наша решења

Сљедивост материјала

Сви челични материјали се купују од америчких стандардних сертификованих челичана

Свака челична плоча и округла шипка имају јединствен топлотни број

Обезбедите комплетан извештај о испитивању материјала (МТР)

100% следљив хемијски састав и механичка својства материјала

Контрола процеса заваривања

Спроведите спецификацију поступка заваривања / записник о квалификацији процедуре (ВПС/ПКР) у складу са АВС Д1.1

Заваривачи раде са сертификатима и пролазе редовне процене

100% испитивање магнетним честицама (МТ) за главне заварене шавове који носе оптерећење

Записи о заваривању су у потпуности архивирани, могу се пратити до заваривача и датума

Строга фабричка инспекција

Припремите план испитивања инспекције (ИТП)

Купци могу да одреде тачке задржавања (Х тачке) и тачке сведока (В тачке)

Тест пуног оптерећења за сваки производ, са издатим тест кривама

Инспекцијске агенције треће стране (БВ, СГС, ТУВ) могу присуствовати на лицу места за сведоке

Амерички стандардни систем премаза

Одстрањивање рђе пескарењем у складу са ССПЦ-СП10

Епоксидни прајмер богат цинком + полиуретански завршни премаз, дебљина сувог филма ≥120 μм

Испитивање сланом спрејом ≥500 сати, испуњавајући захтеве морске средине

Доступан извештај о испитивању премаза

Трајно обележавање

Штанцање челика на телу производа: модел, оптерећење, запремина, топлотни број, датум производње

Натписна плочица од нерђајућег челика: назив компаније, стандардни број, ознака инспекције

Јасно и трајно обележавање, испуњавање захтева за следљивост пројекта

Екпорт Пројецт Деливери Екпериенце

Током протеклих 14 година, наш МСС СП-58 Цонстант Спринг Хангер је успешно испоручен на бројне међународне пројекте:

▶  Југоисточна Азија: Петрохемијски пројекти у Сингапуру, Индонезији, Малезији

▶  Блиски исток: пројекти рафинерија у Саудијској Арабији, УАЕ, Оману

▶  Африка: Пројекти електрана у Јужној Африци, Египту, Алжиру

▶  Јужна Америка: енергетски пројекти у Бразилу, Аргентини

▶  Европа и Америка: подршка пројектима у Сједињеним Државама, Уједињеном Краљевству, Немачкој

Типични случајеви:

▶  Пројекат рафинерије од 20 милиона тона годишње на Блиском истоку: Испоручено више од 800 комплета америчких стандардних опружних носача и вјешалица, који су прошли СГС инспекцију у једном тренутку

▶  Пројекат ЛНГ терминала у југоисточној Азији: амерички стандардни нискотемпературни носачи константне силе, прошли БВ инспекцију треће стране

▶  Пројекат афричке електране: Произведен према америчким стандардима, уз комплетну ИТП и МТР документацију

Систем сертификације квалитета и докумената

Квалификациони сертификати

Сертификација система управљања квалитетом ИСО 9001:2015

Лиценца за производњу специјалне опреме (компоненте цевовода под притиском)

Може да сарађује са купцима за ПЕД, ЦЕ и друге сертификате

Пакет докумената за испоруку (стандард за америчке стандардне пројекте)

Извештај о испитивању материјала (МТР)

Спецификација поступка заваривања / Записник о квалификацији поступка (ВПС/ПКР)

План испитивања инспекције (ИТП)

Испитна крива оптерећења и померања за сваки производ

Извештај о испитивању магнетних честица (МТ извештај)

Извештај о испитивању премаза

Цертификат о усклађености

Упутство за инсталацију и рад (кинески и енглески)

Ексклузивне услуге за извозне пројекте

▶  Стандардна прикључна станица: Упознати са АСМЕ Б31.1/Б31.3, АПИ-јем и другим америчким стандардним системима, тачно разуме техничке захтеве

▶  Подршка за документе: Обезбедите сву техничку документацију која је потребна за америчке стандардне пројекте, подесива према шаблонима клијената

▶  Сарадња у инспекцији: Сарадња са купцима или независним инспекцијским агенцијама (СГС, БВ, ТУВ, итд.) за фабричку инспекцију

▶  Паковање и транспорт: Специфична за извоз амбалажа од дрвене кутије без фумигације, погодна за морски и ваздушни транспорт

▶  Услуга докумената: Обезбедите комплетан сет извозних докумената укључујући сертификат о пореклу, сертификат о инспекцији робе, материјале за царинску декларацију

▶  Техничка подршка: техничка подршка на кинеском и енглеском, сарађује са техничким појашњењем ЕПЦ пројекта

▶  Гаранција испоруке: Приоритетно планирање производње за извозне пројекте како би се обезбедила испорука на време

МСС СП-58 Константна опружна вешалица је поуздан избор за међународне инжењерске пројекте. Не само да пружамо производе у складу са америчким стандардима, већ такође пружамо услуге комплетног процеса од техничког пристајања, припреме докумената, инспекцијске сарадње до извозне логистике, обезбеђујући несметану испоруку ваших извозних пројеката.
