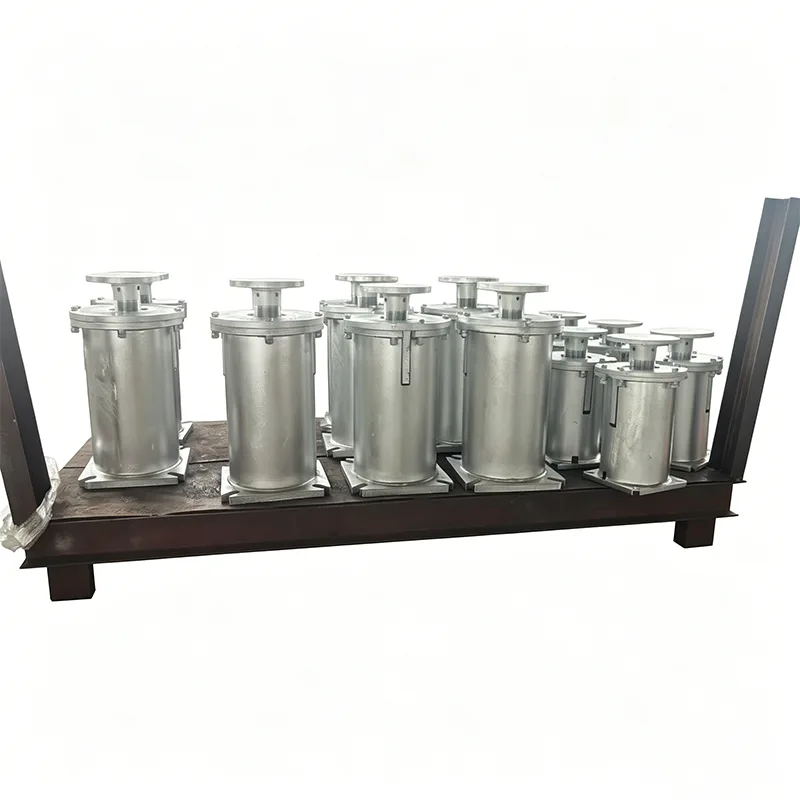

Тип Ф променљива опружна подршка

Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд., основана 2012. године, производи читав низ производа у строгом складу са ХГ/Т 20644 варијабилним носачима опруге и стандардом вјешалица. Тип Ф варијабилни опружни носач је основни производ за подршку у стандардној серији, посебно дизајниран за доњу подршку цевовода. Широко се користи у системима цевовода малих и средњих померања у електроенергетској, петрохемијској, металуршкој и другим индустријама, и један је од најчешће коришћених модела променљивих опруга у инжењерингу.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлотног оптерећења током пуног радног хода.

Техничке спецификације производа

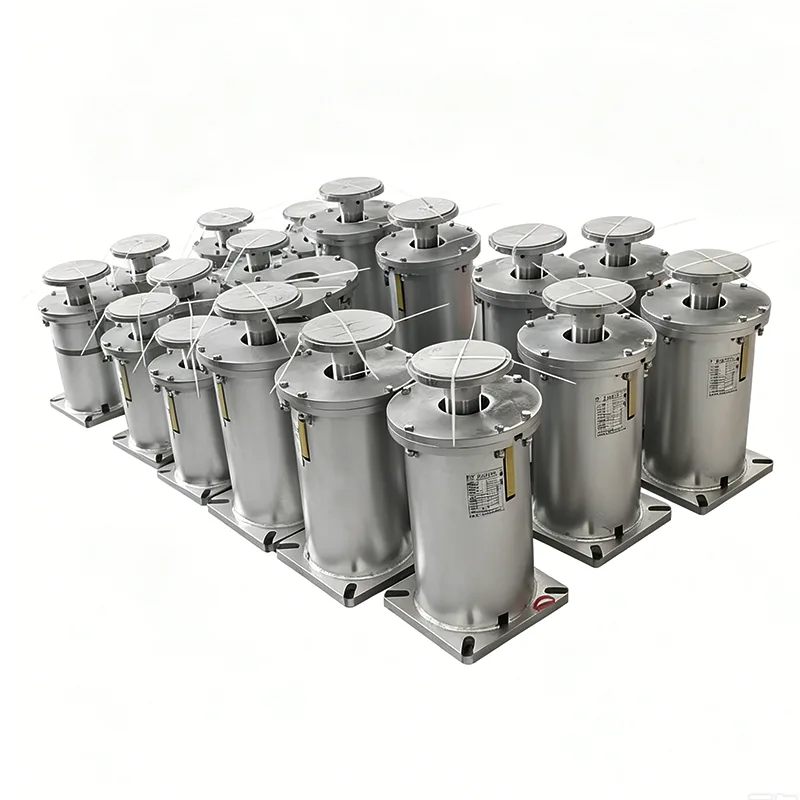

Структура и карактеристике производа типа Ф

Тип Ф променљива опружна подршка усваја вертикалну структуру кутије, која се састоји од следећих делова:

▶  Основна плоча: Широка носећа основна плоча, повезана са темељом

▶  Опружни цилиндар: Уграђена цилиндрична спирална компресиона опруга

▶  Горња плоча: плоча за оптерећење, повезана са носачем цеви

▶  Плочица индикатора померања: Означена позицијама у хладном и топлом стању

▶  Завртње за закључавање: Закључано током транспорта и инсталације

▶  Вијак за подешавање висине: фино подешавање оптерећења на лицу места

Основне карактеристике дизајна

Стандардни модуларни дизајн

Потпуно усклађен са ХГ/Т 20644 стандардом, заменљив са производима других произвођача

Стандардизована серија оптерећења и померања, погодна за избор института за пројектовање

Јединствене уградне димензије, погодне за набавку инжењеринга

Фабричка подешавања

Опруга претходно сабијена према пројектованом оптерећењу, закључана у хладном стању

Потребно је само уклонити завртње за закључавање након инсталације на лицу места да би се ставили у употребу

Нема потребе да подешавате компресију опруге на лицу места

Компактна структура

Вертикални дизајн, мала површина

Укупна висина 200-400 мм, погодна за прилике са ограниченим простором

Низак центар гравитације, добра стабилност

Погодно одржавање

Склоп опруге се може извући и заменити одвојено

Јасна индикација померања, током инспекције

Без хабајућих делова, дизајн без одржавања

Брза референтна табела техничких параметара типа Ф

Стандард извршења: ХГ/Т 20644-2024 Брзина промене оптерећења: ≤25% (стандардни захтев) Материјал опруге: 50ЦрВА опружни челик Материјал шкољке: К235БА Антикорозивни третман: Пескарење + прајмер богат епоксидом + завршни премаз

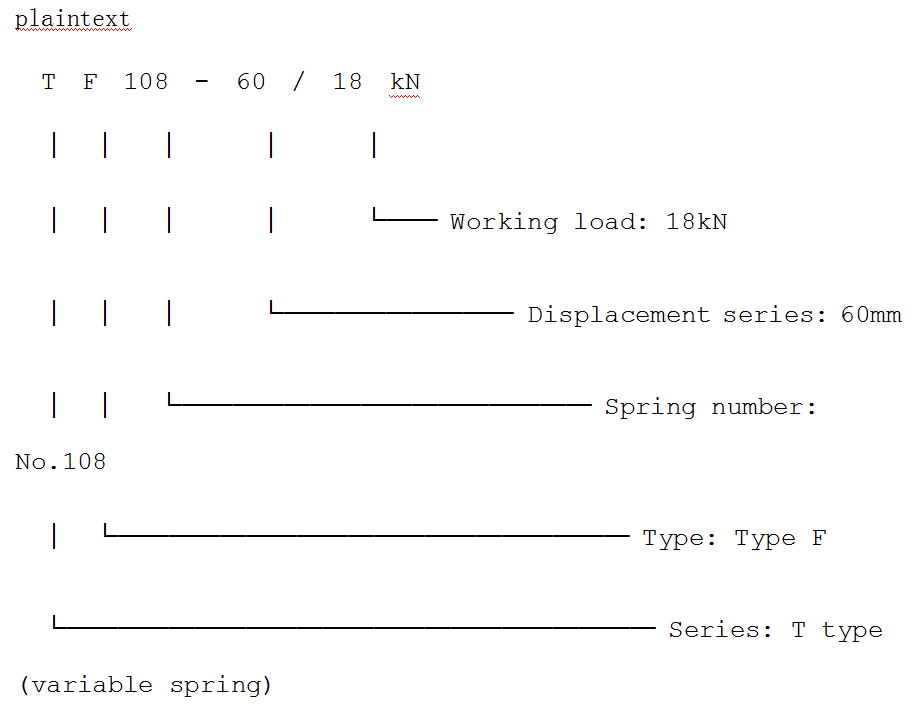

Детаљно објашњење правила кодирања модела

Пример кодирања стандардног модела за подршку променљиве опруге типа Ф:

Потребни параметри за избор:

▶  Радно оптерећење цевовода (кН)

▶  Вертикални топлотни помак цевовода (мм)

▶  Смер померања (нагоре/надоле)

▶  Степен корозије по животну средину

Наш професионални тим може директно да обезбеди прецизне моделе производа типа Ф на основу параметара цевовода које наведете.

Пример избора (водич корак по корак)

Примери радних услова:

▶  Радно оптерећење цевовода: 15кН

▶  Термички померај цевовода нагоре: 40 мм

Кораци избора:

1. Одредите серију померања: померај од 40 мм, изаберите серију од 60 мм (резервна маргина)

2.Израчунајте оптерећење у врућем стању: померање нагоре, отпуштање опруге, смањење оптерећења

3.Проверите табелу крутости опруге: изаберите опругу бр.106, крутост 0,25кН/мм

4.Израчунајте промену оптерећења: 40мм × 0,25кН/мм = 10кН промена

5.Провери стопу промене: 10кН / 15кН = 6,7% ≤ 25%, испуњавање захтева

Коначни модел: ТФ106-60/15кН

Избор променљиве опруге типа Ф изгледа компликовано, али заправо прати стандарде. Пружамо бесплатну услугу одабира: потребно је само да наведете параметре цевовода, а ми ћемо обезбедити тачне моделе.

Типични сценарији примене типа Ф

Контрола квалитета и испорука

Контрола квалитета производње

Специјална провера опруге: 100% тест оптерећења за сваку опругу, рекордна крива крутости

Подешавање пре компресије: тачно компримовано у позицију хладног стања према захтевима поруџбине, закључано

Калибрација индикације померања: положај индикаторске плоче са тачношћу до ±1 мм

Антикорозивни третман: пескарење степена Са2.5, дебљина премаза ≥80μм

Преглед изгледа: свеобухватан преглед заварених спојева, димензија и ознака

Предности испоруке

Доступно на залихама: уобичајени модели (ТФ030-ТФ120, 30/60/90 помака) на лагеру

Брза испорука: поруџбине на залихама се испоручују у року од 3 дана, прилагођене поруџбине 7-10 дана

Цена на велико: вишестепена цена за инжињеринг масовне набавке

Комплетна документација: свака серија производа долази са сертификатом о квалификацији, извештајем о испитивању опруге, упутством за уградњу

Сервис и подршка

Бесплатан избор: Професионални инжењери обезбеђују калкулацију избора како би осигурали тачан модел

Одредба цртежа: Обезбедите стандардне цртеже са димензијама за уградњу да бисте сарађивали са дизајном

Техничка подршка: Одговорите на разна питања у вези инсталације, пуштања у рад и употребе

Гаранција квалитета: 2-годишња гаранција на производ, бесплатна замена за штету која није људска

Реакција у хитним случајевима: Обезбедите решења за проблеме на лицу места у року од 24 сата

Резервни делови: опружни склопови, завртњи и други делови који се троше

Тип Ф варијабилне опруге је стандардни општи производ у хемијској индустрији, а такође и најраспрострањенији модел променљиве опруге у инжењерингу. Фокусирали смо се на стандардну серијску производњу већ 14 година, са стабилним квалитетом производа и благовременом испоруком, и служили смо инжењерским пројектима у више од 40 земаља широм света. Изаберите стандардни тип Ф, изаберите поузданост и удобност.
