Поуздани носачи цеви за индустријско позиционирање цевовода и стабилизацију структуре

АтТиансхун, производимо носаче за цеви колико смо у послу — 14 година. Можда немају покретне делове које имају опружни носачи, али на много начина, чврсти носачи цеви носе већу одговорност. Јединица опруге може погрешно да поднесе неколико милиметара пута и још увек ради. Подршка за цев која је премала, лоше заварена или наведена у погрешном материјалу може изненада да поквари, а када се то догоди, цев иде уз то. Зато се према свакој наруџбини носача цеви односимо са истом пажњом као и према нашим комплекснијимастални опружни ослонции варијабилне опружне јединице.

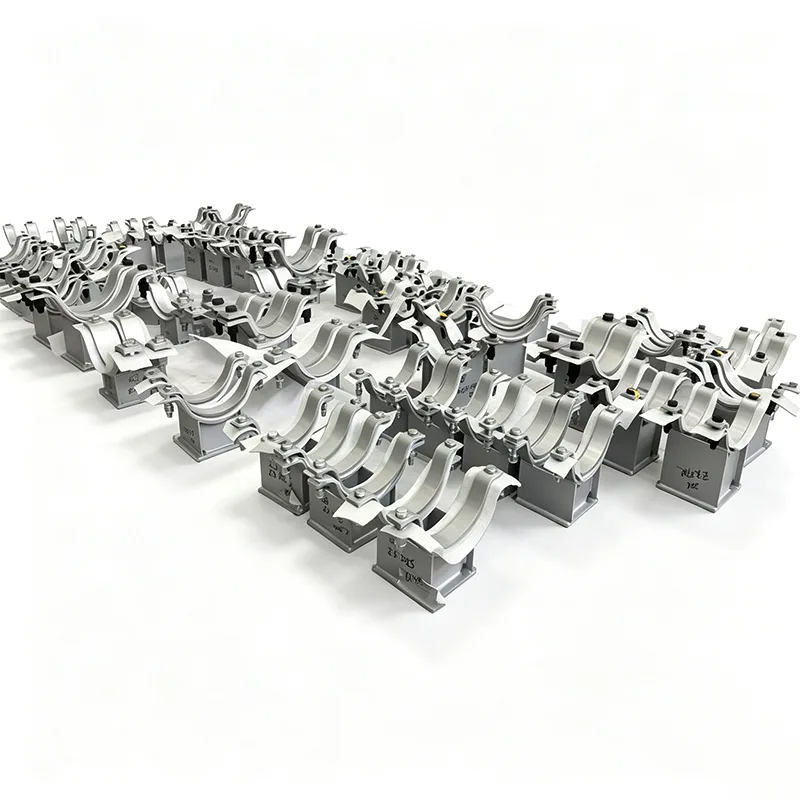

Посао носача цеви је једноставан за описивање, теже га је сваки пут исправити: држите цев на месту, носите њену тежину и водите је или причврстите како захтева спецификација цеви. Производимо широк асортиман — од основних стезаљки за цеви монтиране на греду и Т-стубоваципеле за цевидо специјално пројектованих клизних плоча и носача осовине за тешке услове рада. Ово за нас нису каталошки делови који се продају на полици; градимо према вашој величини цеви, дебљини изолације, подацима о оптерећењу и окружењу инсталације.

Како се носачи цеви уклапају у већу слику носача

Прођите низ било који носач за цеви и видећете мешавину: чврсти носачи цеви који преузимају тежину и воде бочно кретање, опружне вешалице или варијабилни носачи опруга који апсорбују вертикално кретање тамо где је потребно. Једно без другог не иде. Ослонац цеви који је превише крут на погрешном месту може пренети напон директно на прирубницу или млазницу посуде. Зато наши инжењери увек гледају на комплетну шему подршке када нам пошаљете упит — и зашто се не устручавамо да предложимо унапред изоловани носач цеви за хладне водове или вођену ципелу за дугу равну вожњу којој је потребно контролисано аксијално кретање.

Материјали и завршне обраде које имамо и користимо

Чувамо широк инвентар плоча од угљеничног челика, нерђајућег челика и легираног челика, цеви и структурних делова, тако да можемо брзо да окренемо производњу носача цеви. У табели испод су наведени материјали које најчешће користимо:

Сва конструкцијска заваривања изводе сертификовани заваривачи, а вршимо визуелне и димензионалне провере сваког носача пре него што изађе из радње. Ако ваш пројекат захтева НДТ (ПТ, МТ или УТ) на одређеним завареним спојевима, можемо то укључити у делокруг.

Стандарди који управљају нашим носачима цеви

Свакодневно радимо на следећим међународним кодовима:

АНСИ/МСС СП‑58 – Ослонци за цеви и вешалице

АСМЕ Б31.3 и Б31.1 – Процесни и енергетски цевовод

АСМЕ Одељак ИКС – Квалификације за заваривање

ЕН 1090 – Конструкциони челик (где је потребно за ЦЕ ознаку)

ГБ/Т 17116 – кинески национални стандард

Наш ИСО 9001:2015 систем покрива цео производни ланац, а следљивост материјала се одржава од топлотног броја сировог челика до коначне ознаке носача.

Често постављана питања

П1: Можете ли да се упоредите са нашим постојећим стандардним цртежима за подршку цеви?

Да, тако долази већина наших поруџбина. Пошаљите нам своје стандардне нацрте подршке, изометрије или само означени распоред носача цеви, а ми ћемо израдити по тим тачним димензијама. Редовно радимо са ЕПЦ стандардним библиотекама.

П2: Која је разлика између ципеле за цеви и носача цеви?

У свакодневном разговору људи често користе термине наизменично. Строго говорећи, папуча за цеви је специфичан тип носача цеви - челични профил заварен на дно цеви да би се подигао од конструкцијског челика. Носач цеви је шира породица која укључује ципеле, стезаљке, вођице, држаче и склопове шипки за вешање. Производимо и ципеле за цеви и комплетне склопове носача цеви.

П3: Како се носите са изолованим или хладним линијама?

За топло изоловане водове повећавамо висину ципеле да бисмо очистили изолацију. За хладне или криогене водове, испоручујемо предизоловане носаче цеви са чврстим блоком пене који је причвршћен у ципелу како би се спречио пренос хладноће и кондензација. Реците нам дебљину изолације и материјал, а ми ћемо дизајнирати ципеле у складу са тим.

П4: Које је ваше време испоруке за серију носача цеви?

Стандардни носачи од угљеничног челика: 15–25 дана, у зависности од количине. Нерђајући челик или велики, сложени склопови: 25–35 дана. За велике поруџбине везане за распоред пројекта, можемо да фазе испоруке у складу са вашим редоследом изградње.

П5: Да ли такође испоручујете структурне уградне плоче и Т-стубове?

Можемо, ако ваш пројекат то захтева. Обично су носачи цеви интерфејс између цеви и конструкције. Ако су вам потребне и плоче за уградњу, основне плоче или челик Т-стуба, можемо све да упакујемо заједно, што поједностављује логистику локације.

Испитивање и провере квалитета

Носачи цеви можда немају покретне делове, али ми и даље водимо структурирани процес контроле квалитета:

Верификација улазног материјала према сертификатима млина

Провера димензија након сечења и бушења

Провера уградње пре заваривања

Визуелна контрола завара, плус додатни НДТ ако је наведено

Провера димензија и углова на готовој монтажи

Завршна обрада и контрола премаза

Свака пошиљка је праћена отпремницом која наводи сваку подршку према броју ознаке, тако да тим вашег сајта може да усклади делове са изометријским цртежом без нагађања.

Прилагођавање које радимо сваки дан

Неколико носача цеви напушта нашу фабрику као потпуно стандардни део. Уобичајена прилагођавања укључују:

Проширене висине ципела за дебелу изолацију или ватроотпорност

Подесиве клизне базе са ПТФЕ јастучићима за клизање са малим трењем

Хардвер од нерђајућег челика за приобалне и обалне инсталације

Специјалне оцене оптерећења — направили смо носаче цеви за водове великог отвора који носе цеви пречника 40 инча

Антивибрационе стезаљке са неопренском облогом за цеви клипног компресора

Носачи од високотемпературних легура за линије пећи и реформатора

Нисте ограничени на оно што је у каталогу. Пошаљите нам ваше захтеве, а ми ћемо направити тачно оно што вам треба.

Практичне белешке из наше радње

Неколико ствари које смо прикупили током година које би вам могле помоћи:

Ако ће ваша цев бити подвргнута хидротестирању, уверите се да су носачи цеви пројектовани за натопљену тежину. Много грешака у подршци се дешава током тестирања, а не током рада.

На дугим носачима цеви избегавајте претерано вођење. Оставите простор за аксијално кретање. Можемо да уградимо клизне плоче са познатим коефицијентом трења у наше дизајне ципела како бисмо одржали реакциона оптерећења у границама напрезања у цевима.

Ако ће носач цеви бити изложен ватри, наведите премаз отпоран на ватру или дизајн који се неће срушити у оквиру захтеваног периода отпорности на ватру. Можемо саветовати о практичним опцијама.

За цеви од нерђајућег челика увек користите потпорне компоненте од нерђајућег челика или барем неметалне облоге (ПТФЕ или неопрен) да бисте избегли галванску корозију на контактној тачки.

Зашто одабрати Тиансхун за своје носаче цеви?

Ми нисмо дистрибутер који бира делове из складишта. Ми смо фабрика која сече челик, завари склопове, обрађује контактне површине машина, наноси премазе и шаље директно на вашу локацију или консолидатор. Наш тим је видео довољно грешака у подршци цеви на терену да би знао да мало додатне пажње током производње чини велику разлику у наставку.

Без обзира да ли вам треба двадесет једноставних заварених ципела или две стотине сложених вођених носача са клизним плочама, ми ћемо вам дати фабричку цену, реалан распоред испоруке и сет фабричких цртежа за ваше одобрење пре него што почнемо да сечемо челик. Преко 70% нашег пословања долази од купаца који су наручили једном и никада се нису потрудили да квалификују другог добављача.

Ако ваш следећи пројекат захтева носаче за цеви, ципеле за цеви или унапред изоловане носаче цеви, пошаљите нам листу подршке или стандардне цртеже. Вратићемо вам детаљну понуду, обично у року од 24 сата. И као и увек, добродошли сте да посетите нашу фабрику у Јангџоуу и видите како градимо ствари.
