Како дилатациони спој са металним мехом може побољшати безбедност, флексибилност и животни век цевовода

Тиансхун, произвођач индустријских компоненти цевовода, залихаMетал дилатациони спој са мехомрешења дизајнирана да прилагоде топлотну експанзију, апсорбују кретање цевовода и подржавају поуздан рад у захтевним индустријским условима. Одабиром одговарајућег материјала за мехове, конфигурације кретања и степена притиска, инжењери могу да смање прекомерно напрезање цевовода, заштите прикључену опрему и побољшају дугорочне перформансе индустријских система цевовода.

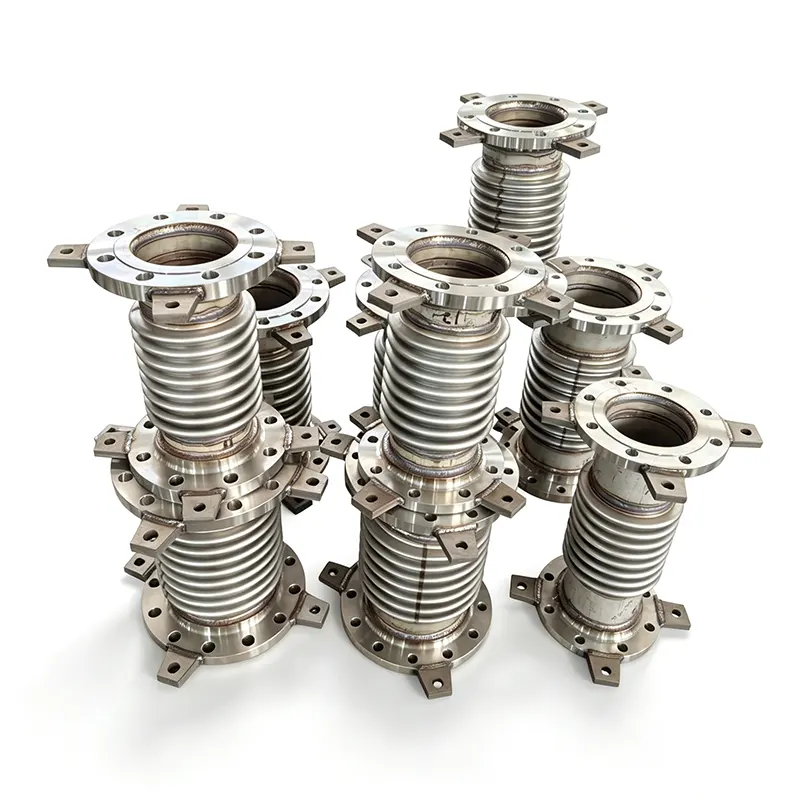

Дилатациони спој са металним мехом је флексибилна компонента цевовода која компензује промене димензија узроковане температурним флуктуацијама, механичким померањем и одабраним радним оптерећењима. Његови валовити метални мехови могу прихватити аксијално, бочно или угаоно кретање, у зависности од дизајна. Уобичајене примене укључују производњу електричне енергије, петрохемијску прераду, даљинско грејање, третман воде и индустријску производњу. Избор правог споја захтева пажљиву процену радног притиска, температуре, компатибилности флуида, захтева за кретање, века трајања и услова уградње. Овај водич објашњава како функционишу дилатациони спојеви са металним меховима, упоређује уобичајене конфигурације, истиче разматрања избора материјала и истиче провере квалитета о којима индустријски купци треба да разговарају са квалификованим добављачем као што је Тиансхун.

Садржај

1. Шта је дилатациони спој са металним мехом?
2. Како ради дилатациони спој са металним мехом?
3. Које су главне предности?
4. Које врсте дилатационих спојева са металним мехом су доступне?
5. Како материјали и спецификације утичу на перформансе?
6. Где се користе дилатациони спојеви са металним мехом?
7. Како одабрати прави дилатацијски спој?
8. Које су праксе инсталације и одржавања битне?
9. Често постављана питања
10. Закључак

1. Шта је дилатациони спој са металним мехом?

Дилатациона спојница са металним мехом је флексибилни конектор уграђен у систем цевовода како би се прилагодио померању уз одржавање потребне границе притиска. Његова примарна компонента је метални мех танких зидова формиран низом набора. Ова ребра омогућавају контролисану деформацију без потребе да се цела цев слободно креће.

За разлику од круте цевне везе, која преноси топлотно померање у околне компоненте, правилно пројектовани дилатациони спој обезбеђује одређено место за кретање. Ово помаже у управљању оптерећењима која се преносе на цевна сидра, носаче, пумпе, вентиле и измењиваче топлоте.

Типичан склоп може укључивати:

• Метални мехови:Флексибилни елемент који апсорбује одређене покрете.
• Крај везе:Прирубнице или заварени крајеви који повезују спој са системом цевовода.
• Унутрашња облога:Опциона компонента која помаже у вођењу протока и заштити мехова од ерозије или вибрација изазваних протоком.
• Спољни поклопац:Заштитна компонента која штити мех од спољашњих оштећења.
• Спојнице, шарке или хардвер кардана:Компоненте које се користе у специфичним дизајнима за контролу кретања или управљање потиском притиска.

Одговарајућа конструкција зависи од распореда цевовода, радног окружења и инжењерских прорачуна. За информације о производу, посетите страницу производа Тиансхун метални мехови за проширење.

2. Како функционише дилатациони спој са металним мехом?

Индустријски цевоводи се шире када им температура порасте и скупљају се када се охладе. Вибрације опреме, толеранције уградње и структурно померање могу да уведу додатно померање. Ако ове промене нису правилно прилагођене, могу повећати стрес на цевоводу и повезану опрему.

Валовити мех се еластично деформише у оквиру предвиђених граница кретања, апсорбујући одређени део померања. У зависности од конфигурације зглоба, кретање се може десити у једном смеру или кроз комбинацију праваца.

• Аксијално кретање:Компресија или проширење дуж средишње линије цеви.
• Бочни покрет:Померање окомито на средишњу линију цеви.
• Угаоно кретање:Ротација између повезаних делова цеви.

Потисак притиска је још један важан фактор. Унутрашњи притисак који делује на ефективну површину меха може да генерише силу која мора бити обуздана или уравнотежена дизајном система. У зависности од примене могу бити потребни анкери, вођице, споне и конфигурације са равнотежом притиска.

Сходно томе, дилатациони спој са металним мехом треба да буде изабран као део укупне анализе флексибилности цевовода и напрезања, а не да се третира као изоловани додатак.

3. Које су главне предности?

Компензација термичког кретања

Дилатациони спојеви са металним мехом прихватају израчунато топлотно померање у системима топлог и хладног цевовода. Ово може помоћи у смањењу прекомерног оптерећења узрокованог ограниченим ширењем и контракцијом, под условом да је спој одговарајуће величине и инсталиран.

Заштита за прикључену опрему

Неконтролисана оптерећења цевовода могу утицати на млазнице пумпе, прикључке вентила, интерфејсе турбина и везе измењивача топлоте. Правилно пројектовани дилатациони спој може помоћи у управљању овим оптерећењима дозвољавајући одређено кретање унутар цевовода.

Прилагодљивост захтевним условима

Нерђајући челик и одабрани високолегирани материјали за мехове могу се специфицирати за различите комбинације притиска, температуре и процесних медија. Одговарајућа класа материјала мора бити потврђена у односу на стварно излагање хемикалијама и радним условима.

Дизајн флексибилног система

Аксијални, универзални, зглобни, кардански дизајни и дизајни са балансирањем притиска пружају различите начине прилагођавања покрета. Ово омогућава инжењерима да ускладе конфигурацију споја са распоредом цевовода уместо да се ослањају на један дизајн за сваку примену.

Ове предности зависе од исправног инжењеринга, компатибилности материјала, одговарајућих носача и придржавања захтева произвођача за инсталацију. Дилатациони спој не може да компензује неадекватну подршку цеви или погрешно пројектован систем анкера.

4. Које врсте дилатационих спојева са металним мехом су доступне?

Различите конфигурације дилатационих спојева служе различитим захтевима за кретање и притисак. Разумевање ових разлика помаже купцима да одреде одговарајући производ.

Капацитет кретања сваке конфигурације зависи од њене геометрије, конструкције меха, притиска, температуре и захтева за замором. Инжењери треба да потврде дозвољена комбинована кретања уместо да додају појединачне оцене кретања без верификације.

5. Како материјали и спецификације утичу на перформансе?

Избор материјала утиче на отпорност на корозију, температурну способност, флексибилност и перформансе замора. Исправна спецификација мора узети у обзир процесни медијум као и механичке услове који се јављају током рада.

• СС304 нерђајући челик:Уобичајена опција за општа индустријска окружења где су прикладна отпорност на корозију и температурна способност.
• СС316Л нерђајући челик:Често се разматра за апликације које захтевају побољшану отпорност на одређена корозивна окружења.
• СС321 нерђајући челик:Стабилизовани нерђајући челик који може бити прикладан за одабране примене на повишеним температурама.
• Инцонел 625:Легура на бази никла која се сматра за захтевне услове температуре и корозије.
• легуре хастелле:Одабрани типови могу бити погодни за одређене агресивне хемијске средине, подложни процени компатибилности.

Тиансхун-ове објављене информације о производу наводе следеће типичне опције. Ово су референтни распони и не треба их тумачити као истовремене оцене за сваки дизајн.

Стварни дозвољени притисак, температура и кретање морају бити верификовани за изабрани спој. Ови параметри су међусобно зависни, а најзахтевнија вредност у једној категорији се не примењује аутоматски када се други услови рада промене.

6. Где се користе дилатациони спојеви са металним мехом?

Дилатациони спојеви са металним мехом се користе у свим индустријама где су важни контролисано кретање цевовода и поуздано задржавање.

• Производња енергије:Пароводи, котловски системи, прикључци турбина и мреже даљинског грејања.
• Нафта и гас:Цевоводи рафинерије, линије за пренос угљоводоника и одабрани високотемпературни процесни системи.
• Петрохемијска прерада:Хемијске процесне линије захтевају пажљиво одабране материјале отпорне на корозију.
• Третман воде:Пумпне станице и цевоводи за пренос воде где кретање или вибрације захтевају управљање.
• ХВАЦ и грађевинске услуге:Системи за грејање, хлађење и хлађену воду са померањем цеви у зависности од температуре.
• Челичане и металуршке фабрике:Одабране високотемпературне процесне линије и индустријски системи издувних цеви.

За сваку примену, инжењери треба да процене састав флуида, пројектовани притисак, радну температуру, циклусе покретања и искључивања, вибрације и потенцијална пролазна оптерећења. Ови детаљи одређују да ли је спој са металним мехом погодан и коју конфигурацију треба навести.

7. Како бирате прави дилатациони спој?

Поуздан процес одабира почиње са тачним оперативним подацима. Одабир споја само на основу номиналног пречника цеви може довести до неадекватног капацитета кретања или неодговарајућег степена притиска.

1. Дефинишите услове рада:Забележите нормални и максимални притисак, радне и пројектоване температуре, процесне медије и могуће прелазне услове.
2. Израчунајте кретање цеви:Одредите очекивано аксијално, бочно и угаоно померање, укључујући релевантна комбинована померања.
3. Процијените потисак притиска:Прегледајте оптерећења сидра, размак између вођица, распоред носача и да ли је прикладан дизајн са ограниченим притиском или избалансираним притиском.
4. Изаберите материјал:Ускладите легуре мехова и спојне материјале са хемијом течности, температуром и спољашњим окружењем.
5. Утврдите захтеве за умор:Процените број и озбиљност радних циклуса и захтевајте прорачуне на основу предвиђених услова рада.
6. Потврдите стандарде и документацију:Наведите применљиве стандарде дизајна, захтеве инспекције, сертификате материјала и записе о испитивању.
7. Прегледајте ограничења инсталације:Проверите расположиви простор, димензије прикључка, доступност и захтеве за одржавањем.

Тиансхун нуди стандардне и прилагођене опције дилатације са металним меховима. За нестандардне системе, дељење цртежа цевовода и радних података помаже инжењерском тиму да процени потребну конфигурацију и спецификације.

8. Које су праксе инсталације и одржавања битне?

Чак и правилно пројектовани дилатациони спој може прерано да поквари ако је неправилно инсталиран или подвргнут померању изван својих прописаних граница. Инсталација и одржавање стога треба да прате одобрене цртеже и упутства произвођача.

Контролна листа за инсталацију

• Прегледајте мехове да ли има удубљења, деформација, корозије и оштећења при транспорту.
• Проверите правац протока, оријентацију, димензије прикључка и инсталацијску дужину где је применљиво.
• Уверите се да анкери, вођице и ослонци цеви одговарају одобреном дизајну цеви.
• Уклоните ограничења транспорта само у фази коју је одредио произвођач.
• Избегавајте увртање, ненамерно предоптерећење или присиљавање неусклађених крајева цеви на своје место.
• Заштитите мех од прскања заваривања, удара и других опасности при монтажи.
• Завршите наведену процедуру испитивања притиска или цурења користећи одобрену методу.

Инспекција у току

Током сервиса проверите да ли постоје видљиве деформације, корозија, цурење, необичне вибрације и оштећења на заштитним компонентама. Прегледајте све промене у условима рада које би могле утицати на век трајања замора или на капацитет кретања. Интервали провере треба да буду засновани на озбиљности сервиса, критичности опреме и применљивом програму одржавања.

За системе под високим притиском, високом температуром или са опасним медијима, инспекцију и поправку треба да обавља квалификовано особље у складу са релевантним безбедносним процедурама. Оштећени мех не треба враћати у рад без одговарајуће инжењерске процене.

9. Често постављана питања

П1: Која је главна сврха дилатације са металним мехом?

Његова главна сврха је да прилагоди одређено кретање цевовода узроковано термичким ширењем, контракцијом или другим померањем док помаже у управљању оптерећењима која се преносе кроз систем цевовода.

П2: Која је разлика између аксијалних и универзалних дилатационих спојева?

Аксијални дилатациони спој првенствено омогућава компресију и продужење дуж средишње линије цеви. Универзални дилатациони спој користи два елемента мехова раздвојених средишњим калемом за прилагођавање већег бочног померања, са додатним угаоним могућностима у зависности од његовог дизајна.

П3: Који материјал је најбољи за дилатацију са металним мехом?

Не постоји најбољи материјал за сваку примену. СС304, СС316Л, СС321, Инцонел 625 и друге легуре могу бити прикладне под различитим условима. Избор треба да се заснива на компатибилности течности, температури, притиску, захтевима за замор и инжењерској процени произвођача.

П4: Колико дуго може трајати експанзиони спој са металним мехом?

Век трајања зависи од броја и величине циклуса кретања, притиска, температуре, корозије, вибрација, квалитета уградње и одржавања. Затражите прорачун заморног века за наведени радни оквир уместо да се ослањате на универзалну процену радног века.

П5: Да ли дилатациони спој са металним мехом елиминише потребу за носачима цеви?

Не. Дилатациони спојеви генерално не замењују потребу за одговарајућим носачима цеви, анкерима и вођицама. Ове компоненте контролишу тежину цеви, поравнање и кретање тако да спој ради у границама пројектованог.

П6: Може ли Тиансхун производити прилагођене дилатацијске спојеве са металним мехом?

Тиансхун-ове информације о производу описују стандардне и прилагођене дизајне, укључујући нестандардне димензије и различите опције материјала. Купци треба да обезбеде цртеже, услове рада, захтеве за кретање и детаље повезивања како би потврдили изводљивост и добили понуду специфичну за дизајн.

10. Закључак

Дилатациони спој са металним мехом је важна компонента у индустријским системима цевовода која мора да прихвати топлотно кретање, управља померањем и заштити прикључену опрему од прекомерних механичких оптерећења. Поуздане перформансе зависе од одабира правог материјала за мехове, конфигурације кретања, степена притиска и века трајања замора док се обезбеђује исправна инсталација и дизајн подршке. Тиансхун нуди стандардна и прилагођена решења за низ индустријских захтева за цевоводе, са могућностима праћења материјала и инспекције описаним у информацијама о производу. Да бисте идентификовали одговарајућу конфигурацију за ваш пројекат, прегледајте спецификације Тиансхун металних мехова за проширење иконтактирајте насса вашим радним параметрима, техничким цртежима и захтевима за куповину да бисте разговарали о избору материјала, прилагођеном дизајну и решењу прилагођеном вашем систему цевовода.
