Подршке за ципеле отпорне на хабање за подршку оптерећења цевовода и клизно померање

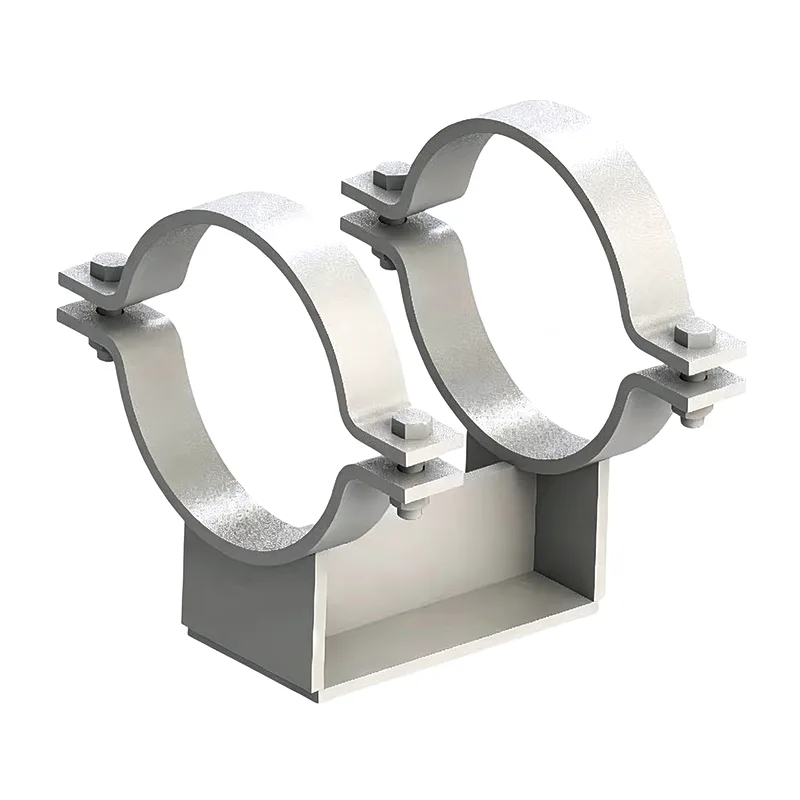

Ципела је једна од оних компоненти коју нико не примећује док је не постоји. Сједи заварен за дно цијеви, шири оптерећење на структурну греду или Т-стуб и често пружа клизну површину која омогућава аксијално кретање цијеви током термичких циклуса. АтТиансхун, сваке године производимо хиљаде ципела за цеви — за процесне линије, парне колекторе, криогене цеви и све између. После 14 година пословања, научили смо да добро дизајнирана папуча за цеви не само да држи тежину: она штити премаз цеви, чува континуитет изолације и спречава тачкасто оптерећење од удубљења зида цеви.

Носачи за ципеле за цеви су део ширегносачи цевипородице, али су довољно различити да гарантују сопствену пажњу дизајна. Док обична стезаљка или шипка за вешање управља вертикалном тежином, цевна папуча управља контактним интерфејсом. Тај интерфејс се брзо компликује — велико трење може изазвати напрезање у цеви, неадекватна висина може сломити изолацију, а погрешан материјал може довести до галванске корозије. Редовно испоручујемо ципеле за цеви које раде у тандемуопружне вешалицеизнад или са претходно изолованим носачима цеви на хладним водовима где је топлотна изолација критична.

Такође можемо да обезбедимо везани ПТФЕ на подложној плочи од нерђајућег челика за клизне апликације са великим оптерећењем. Коефицијент трења обично пада између 0,05 и 0,10 за подмазани ПТФЕ, што је вредност коју већина инжењера напрезања цеви користи у својој анализи флексибилности.

Стандарди које следимо

Цијевне ципеле су произведене према истим стандардима подршке за цијеви које примјењујемо на наш цијели асортиман производа:

АНСИ/МСС СП‑58 – Материјали и дизајн носача цеви

АСМЕ Б31.3 / Б31.1 – Процесни и енергетски цевоводи

ЕН 1090 – Производња челичних конструкција (за пројекте са ознаком ЦЕ)

ГБ/Т 17116 – Кинески стандард за носаче цеви

Наш фабрички систем квалитета је сертификован по ИСО 9001:2015 и можемо да обезбедимо пуну сертификацију материјала ЕН 10204 3.1 за сваку серију ципела.

Често постављана питања

П1: Која висина треба да буде моја ципела за лулу?

Висина ципеле је одређена дебљином изолације плус зазором од 10-25 мм. На пример, за цев са изолацијом од минералне вуне од 100 мм обично је потребна висина папуче од 120–125 мм да би изолација била чиста од потпорног челика. Ово ћемо израчунати из ваше спецификације цевовода ако нам дате величину цеви и распоред изолације.

П2: Када ми треба ПТФЕ клизна плоча на ципели, а када могу само да заварим базу од угљеничног челика?

Ако се очекује да се цев помера аксијално под термичким ширењем, ПТФЕ или полирана клизна површина од нерђајућег челика смањује трење и резултујућа реакциона оптерећења на млазницама опреме. Фиксним или тачкама сидрења није потребна клизна плоча. Ваш извештај о напрезању цеви ће вам рећи који ослонци клизе, а који су фиксни.

П3: Можете ли испоручити предизоловане ципеле за цеви за криогене услуге?

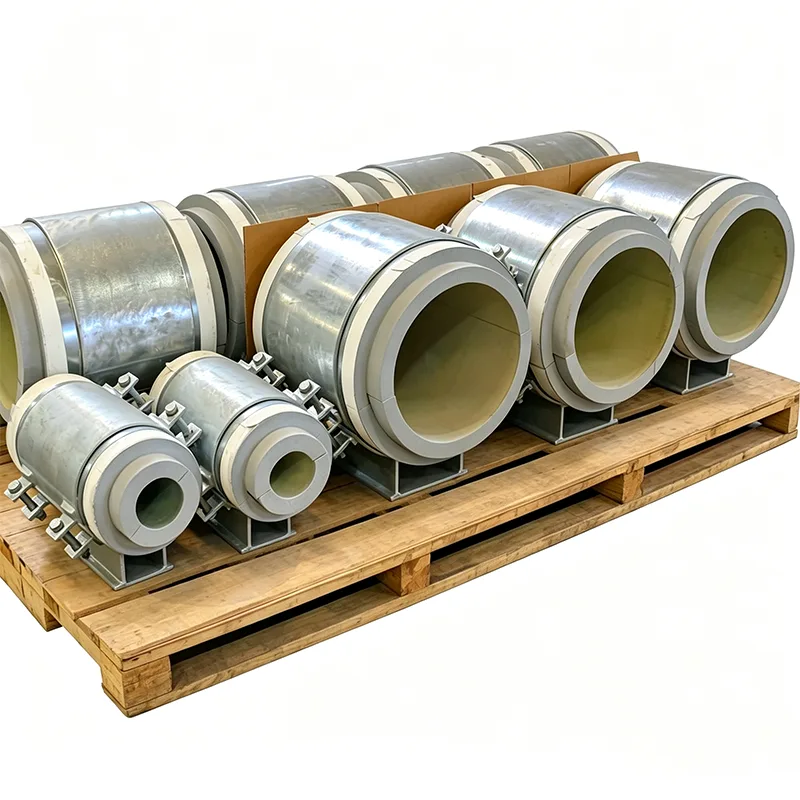

Да. Производимо ципеле са изолационим блоком од чврсте пене или ћелијског стакла који је причвршћен у челично седло. Основна плоча се протеже испод изолације, а цео склоп је дизајниран да спречи пренос хладноће и кондензацију. Они су обично специфицирани за водове за ЛНГ, етилен и расхлађену воду.

П4: Које је ваше време испоруке за прилагођене ципеле за цеви?

Једноставне ципеле од угљеничног челика без ПТФЕ: 12–18 дана. Ципеле са везаним ПТФЕ јастучићима или хардвером од нерђајућег челика: 20–25 дана. Ципеле великог пречника за цев од 24" или веће може потрајати мало дуже. Потврдићемо тачан распоред уз вашу понуду.

П5: Да ли су вам потребни цртежи или можете дизајнирати ципелу из основних података?

Оба раде. Ако имате стандардни цртеж ципела, ми ћемо га израдити тачно по њему. Ако имате само величину цеви, дебљину изолације и оптерећење, можемо предложити дизајн за ваше одобрење — без накнаде за инжењеринг за стандардне конфигурације.

Контрола квалитета сваке ципеле

Иако ципела за цеви изгледа једноставно, водимо доследан КЦ процес:

Провера материјала према топлотним бројевима и сертификатима млина

Провера димензија радијуса седла да би се обезбедило правилно пристајање на ОД цеви

Визуелна контрола заваривања, са доступним ПТ или МТ по потреби

Провера интегритета лепљења на ПТФЕ јастучићима (тест додиром и визуелни)

Коначна провера димензија — висина, равност основне плоче, размак рупа за вијке

Инспекција премаза

Свака ципела или серија ципела је означена јединственим бројем који упућује на вашу листу подршке. Можете прошетати пакетом и ускладити сваки комад са изометријом без отварања цртежа.

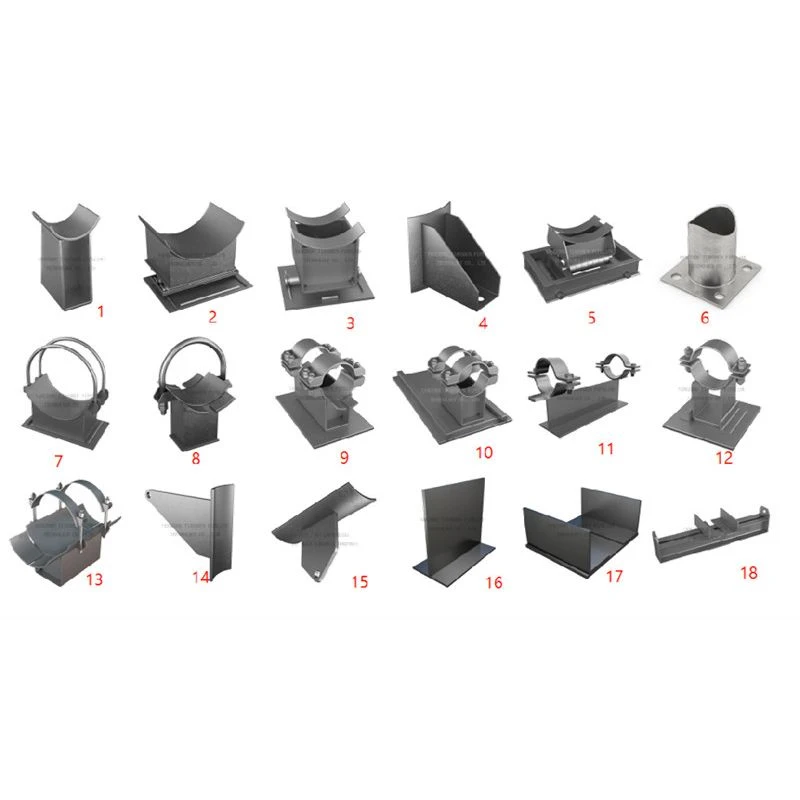

Опције прилагођавања којима се често користимо

Стандардне ципеле за цеви су полазна тачка за нас. Редовно их мењамо за одређене послове:

Проширене основне плоче за греде са широким прирубницама

Угаоне ципеле за нагнуте носаче цеви

Ципеле са подељеном шкољком за накнадну монтажу на постојеће линије без сечења

Седла од легуре високе температуре (нпр. П11, П22) за цеви пећи и реформатора

Двоструке клизне плоче са бочним граничницима за вођене клизне ципеле

Ватроотпорни дизајн ципела са интумесцентним премазом или уметцима од минералне вуне

Што нам више информација дате о инсталацији, то боље можемо да прилагодимо ципелу да спречимо касније измене сајта.

Ствари које смо научили на терену

На високотемпературним водовима, увек дозволите ширење цеви када лоцирате заварени спој. Ципела заварена у погрешном положају током хладне уградње може да одлети од потпорног челика када се вод загреје.

ПТФЕ јастучићи морају бити заштићени током пескарења и фарбања на лицу места. Обично их маскирамо, али подсетник за екипу сајта никада не шкоди.

Ако ципела лежи на поцинкованој структури, пожељна је контактна површина од нерђајућег челика или ПТФЕ да би се избегло крхкост цинка и неуједначена корозија.

За велике цеви са тешким зидом, папуча са пуним седлом распоређује оптерећење боље од равне шипке и смањује ризик од локалног преоптерећења зида цеви. Можемо да извршимо брзи прорачун ако поделите распоред цеви и оптерећење.

Зашто Тиансхун за ципеле од цеви?

Ципеле за цеви су неопјевани радни коњи цевоводног система и према њима се односимо са поштовањем које заслужују. Свака ципела коју испоручујемо је произведена у нашој компанији из нашег сопственог инвентара челичних плоча, цеви и структурних делова. То значи да контролишемо квалитет од сировог материјала до финалне боје. То такође значи да можемо брзо реаговати када пројекат дода 50 додатних ципела у последњем тренутку.

Испоручили смо ципеле за цеви за фабрике метанола, плутајуће ЛНГ објекте, мреже даљинског грејања и фармацеутске чисте комуналне водове. Преко 70% нашег пословања долази од поновљених поруџбина јер наше ципеле одговарају цевима, клизе када би требало и не рђају у првој години.

Ако су вашем пројекту потребне ципеле за цеви, унапред изоловани носачи цеви или комплетан пакет носача за опруге и вешалица, пошаљите нам свој распоред подршке или стандардне цртеже. Обезбедићемо фабрички директну понуду, конкурентне цене и рок испоруке који можете да планирате. Посета нашој фабрици у Јангџоуу је добродошла у било ком тренутку — видећете како тачно сечемо, варимо и завршавамо сваку ципелу пре него што оде.
