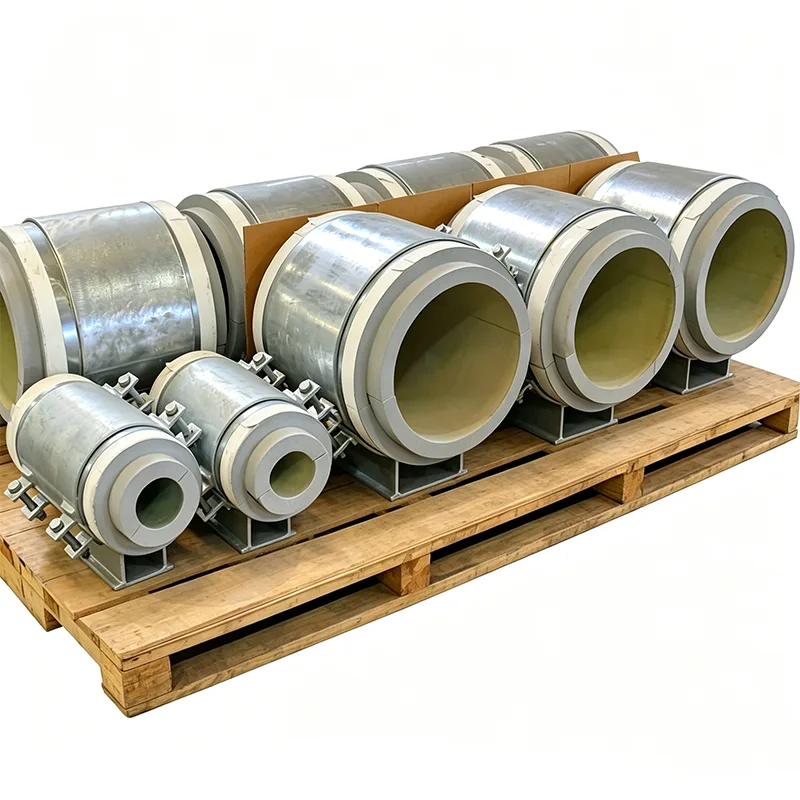

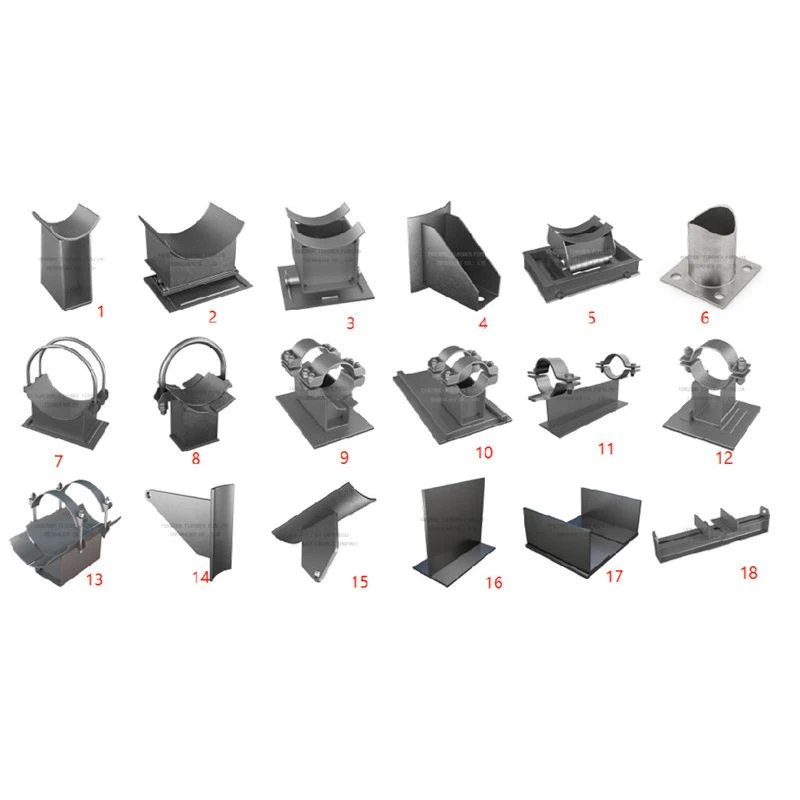

Носачи цеви изоловани хладном обућом

Када цев носи медијум на температурама испод нуле, сваки контакт метала на метал са носећом структуром постаје термички кратки спој. Хладноћа путује низ челик, хлади потпорну греду и извлачи влагу из ваздуха. Резултат је лед на конструкцији, вода која капље и корозија која може поткопати ослонац много пре него што сама цев покаже било какав знак проблема. Хладна ципела зауставља тај ланац догађаја на извору.

У Иангзхоу Тиансхун-у производимо носаче за цеви изоловане хладном обућом од 2012. за терминале за етилен, постројења за хлађење амонијака, мреже за расхлађену воду и секундарне области за задржавање ЛНГ резервоара. Принцип рада се није променио: између хладне цеви и топлог челика уметните термички отпоран, али структурно чврст блок. Инжењерски изазов - и разлика између хладне ципеле која ради пет година и оне која траје три деценије - је у томе како је тај блок садржан, запечаћен и усклађен са специфичним условима хладног сервиса.

Како хладна ципела прекида термални пут

Хладна цев лежи унутар обликоване металне колевке, али не додирује директно челик колевке. Уместо тога, изолациони блок високе густине носи тежину цеви. Тај блок је изабран не само због своје топлотне проводљивости, већ и због чврстоће на притисак на најнижој радној температури. За већину примена до -196°Ц користимо ћелијско стакло или ПИР високе густине. Блок је машински обрађен тако да одговара спољашњем пречнику цеви на једној страни и основној плочи ципеле на другој, обезбеђујући пун површински контакт и нема тачкастог оптерећења.

Бочне стране носача цеви изоловане хладном обућом обухватају изолациони блок са све четири стране. Ово чини две ствари: спречава померање блока под бочним померањем цеви и штити изолацију од механичких оштећења. Челична основна плоча испод блока је једини пут оптерећења до конструкције, а пошто је блок непрекидан чврст слој, не постоји директна проводна стаза од метала до цеви — хладни мост је прекинут.

Чување влаге на дуже стазе

На хладној цеви, сваки зазор у парној баријери постаје тачка кондензације. Вода се акумулира, смрзава и шири, на крају уништавајући изолацију изнутра. Наш дизајн хладних ципела решава ово на три начина:

Сам изолациони блок је затворене ћелије, нудећи веома ниску пропустљивост водене паре чак и ако је спољни омотач оштећен.

Обезбеђујемо континуирани метални профил око тела ципеле. Парна баријера постављена на изолацији цеви може се залепити директно на овај омотач лепком или траком, стварајући непрекинути омотач.

За спољашње инсталације или просторе за прање, наносимо слој флексибилног заптивача између бочне стране ципеле и изолационог омотача цеви на интерфејсу, додајући секундарну баријеру за влагу.

Материјали који остају чврсти на ниским температурама

Конструкциони челични делови хладне ципеле не смеју постати ломљиви када су хладни. Стандардни структурни угљенични челик губи жилавост знатно изнад смрзавања. За тела хладних ципела и основне плоче користимо:

Нискотемпературни угљенични челик (АСТМ А350 ЛФ2 или еквивалентан) за услуге до -46°Ц.

Аустенитни нерђајући челик (304Л, 316Л) за криогене примене до -196°Ц, где би угљенични челик био крт.

Сав носиви челик долази са вредностима Цхарпи теста на удар на минималној пројектованој температури према ЕН 10204 сертификату типа 3.1. Вијци су А320 Л7 или нерђајући, одабрани да одговарају материјалу кућишта.

Прилагођавање хладном скупљању

Хладна цев се скупља. Линија од нерђајућег челика од 20 метара која се хлади од амбијенталне до -162°Ц смањује се за преко 30 милиметара. Ако је хладна ципела чврсто причвршћена за конструкцију, то кретање се преноси на зид цеви као аксијални напон. Ово решавамо тако што интегришемо клизну плочу са ниским трењем у базу хладне ципеле. Полирани лим од нерђајућег челика је везан за доњу страну изолационог блока или за врх основне плоче, а ПТФЕ или графитом импрегнирана подлога је причвршћена на супротну површину. Ципела тада може да клизи са цеви док одржава термички прекид. Површина клизача је димензионисана тако да се прилагоди читавом опсегу путовања од хладноће до амбијента са сигурносном маргином.

Шта долази са наруџбом хладне обуће

Сваки носач цеви са изолацијом хладном обућом који испоручујемо је подржан пакетом документације који задовољава захтеве ЕПЦ инспекције:

ЕН 10204 Тип 3.1 за све челичне делове, са извештајима о испитивању на ударе на ниским температурама.

Технички листови изолационих блокова који показују топлотну проводљивост и чврстоћу на притисак на пројектованој хладној температури.

Извештаји о димензијама који потврђују дебљину блока, помак папуче (ако постоји) и димензије основне плоче.

Коефицијент клизне плоче сертификата о испитивању трења, када је применљиво.

Апликације

Ослонци цевовода за ЛНГ и НГЛ у терминалима и постројењима за течење

Линије за складиштење и пренос етилена, пропилена и течног амонијака

Сталци за цеви за расхлађену воду и слану воду у даљинском хлађењу и центрима података

Расхладни водови у објектима за прераду хране и хладњача

Криогене цевне галерије у јединицама за одвајање ваздуха

Зашто Тиансхун за Цолд Схоес?

Хладна ципела је мала компонента са великим ударом. Ако не успе, цео систем изолације је угрожен, а настали лед може преоптеретити носаче цеви. Наши инжењери не бирају стандардни блок и надају се да ће одговарати – они унакрсно проверавају величину цеви, спецификацију изолације, пројектовану температуру и структурна оптерећења, а затим конфигуришу ципелу која одржава изолациони омотач без компромиса. Преко 70% наших купаца понавља поруџбине, јер знају да ће хладне ципеле које добију радити тачно онако како је израчунато од првог до последњег хлађења.

ФАК

П: Која је најнижа температура коју ваше хладне ципеле могу поднијети?

О: До -196°Ц за ЛНГ и течни азот. За течни хелијум користимо специјализоване материјале — контактирајте наш тим.

П: Можете ли упоредити нашу постојећу спецификацију изолације и детаље о парној баријери?

О: Да. Изолациони блок обрађујемо према спољном делу цеви и дебљини изолације, и можемо да конфигуришемо интерфејс за заптивање омотача према вашем типу облоге.

П: Да ли треба да инсталирам засебну клизну плочу или је уграђена у ципелу?

О: Можемо интегрисати клизну плочу током производње. Добијате један склоп који управља и термичким прекидом и аксијалним померањем.

П: Како спречити стварање леда на металним деловима ципеле?

О: Хладне челичне површине су изоловане од околног ваздуха помоћу изолације и облоге која се наноси на лицу места и која непрекидно пролази преко тела ципеле. Нудимо заптивне профиле; екипа градилишта запечати ивице.
