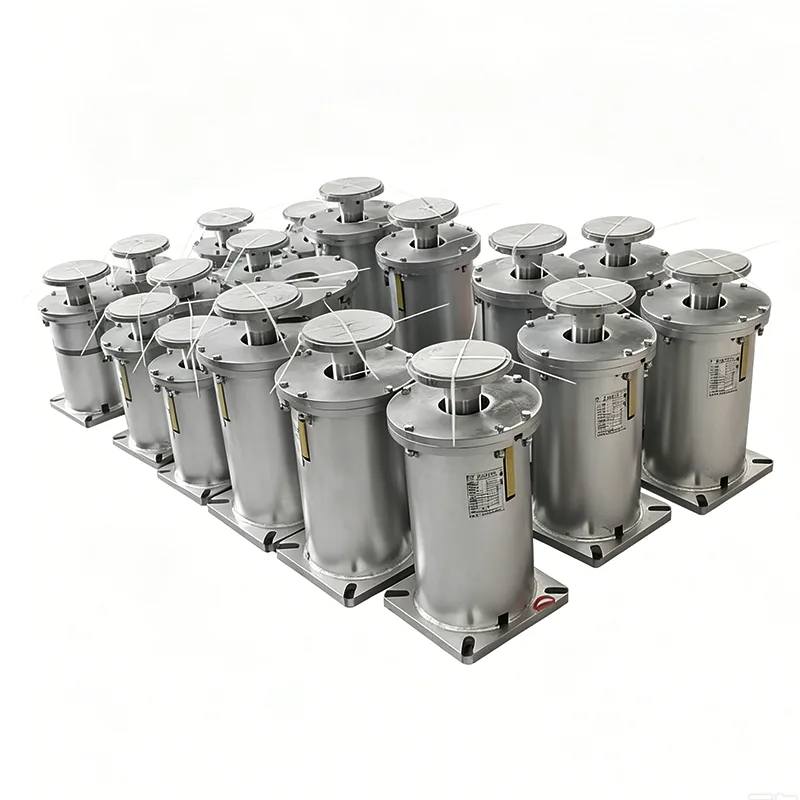

Подесиви променљиви носачи за опруге за термичко кретање цевовода са променљивим оптерећењима

Није свакој цеви потребна стална сила подршке. У ствари, већина линија са којима се бавимо - процесни цевоводи, колектори за комуналне услуге, водови за расхладну воду - раде сасвим добро са променљивом опругом. АтТиансхун, ми испоручујемо варијабилне опруге из наше фабрике у Јангџоуу већ 14 година, и они су вероватно најчешћи тип опруге коју испоручујемо. Ако сте прошли кроз сталак за цеви електране или рафинерију, велике су шансе да су опружне лименке које сте видели како висе са челика или седе на Т-стубовима биле променљиве опруге.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлотног оптерећења током пуног радног хода.

Техничке спецификације производа

Табела са променљивим карактеристикама вешалица за опруге	Пример
Тип вешалице / Конфигурација	Тип А, Б, Ц, Д, Е, Ф, Г
Величина опруге / бр.	бр.0 - бр.22
Травел Ранге	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Оперативно оптерећење	0,2 кН ​​- 400 кН
Инсталирано оптерећење (хладно оптерећење)	кН / кгф
Радно оптерећење (вруће оптерећење)	кН / кгф
Смер кретања	Горе / Доле
варијабилност (%)	≤ 25% (Стандардно)
Површинска обрада	Хот Дип Галв/ офарбано
Материјал кућишта	Угљенични челик (К235/К355)

Идеја је једноставна: како се цев помера нагоре или надоле због топлотног ширења, опруга унутра се компресује или опушта, а сила потпоре се мало мења. То је "променљиви" део. Промена силе је предвидљива и остаје у опсегу који је ваш инжењер за напрезање цеви већ дозволио. Када је дозвољена варијација оптерећења, рецимо, 15% или 20%, нема потребе да трошите више настална опружна подршка. Добијате исту функцију — апсорпцију вертикалног путовања, ношење тежине — по нижој цени и са једноставнијим, компактнијим дизајном. Због тога спецификације пројекта често наводе променљиве носаче опруге као подразумеване, позивајући само тип константе за критичне тачке везивања.

Променљиви носачи опруге на већој слици

На носачу цеви, променљиви носач опруге ретко се налази сам. Обично ради руку под руку са чврстим носачима цеви и цијевним ципелама које подносе мртву тежину и воде цев. Променљива опруга управља вертикалним кретањем. Када се исти опружни елемент угради у горњи склоп који виси са горњег челика, читава поставка се често назива вјешалица опруге — то је и даље промјењиви опружни механизам, само инсталиран наопако. А на изолованим хладним водовима, често ћете видети опружни носач упарен са претходно изолованим носачем цеви на контактној тачки цеви, тако да се изолација не згњечи и хладна цев се не зноји.

Шта је унутар променљиве опруге

Одржавамо наш дизајн једноставним и робусним. Ево погледа на типичне грађевинске материјале које користимо:

Компонента	Материјал	Зашто га користимо
Завојна опруга	60Си2МнА или 50ЦрВА опружни челик	Дуг век трајања, унапред подешен и тестиран на оптерећење
Стан (може)	К235Б угљенични челик, обојен РАЛ 5015 плавом бојом	Чврста, заварљива, отпорна на временске услове
Капица опруге / прирубница за оптерећење	К235Б или 20# ковани челик	Равномерно преноси оптерећење цеви на опругу
Индикатор путовања и скала	Нерђајући челик или анодизовани алуминијум	Јасно читање, неће рђати
Доњи прикључак (навојна чаура или прирубница)	Угљенични челик А105	Стандардни НПТ или прирубнички по захтеву

Сва опружна жица долази са сертификатима о испитивању млина. Опруге смо испуцали и унапред их поставили пре монтаже — то се ослобађа било каквог почетног скупа и обезбеђује да крива оптерећења и прогиба одговара пројектним подацима.

Стандарди по којима радимо

АНСИ/МСС СП-58 – управљање пројектовањем и производњом носача цеви

АСМЕ Б31.3 – процесни цевоводи, широко референциран од стране ЕПЦ

ГБ/Т 17116 – Кинески стандард за цевне вешалице и носаче

ЕН 10204 3.1 Сертификација материјала као стандард за извозне поруџбине

Наша фабрика користи систем управљања квалитетом ИСО 9001:2015. Сваки корак, од улазног челика до коначног теста оптерећења, је документован.

Често постављана питања

П1: Колику варијацију оптерећења треба да очекујем?

Обично између 10% и 25% топлог оптерећења, у зависности од крутости опруге и хода цеви. Ваш извештај о напрезању цеви ће вам рећи која је дозвољена варијација. Ако извештај показује уско ограничење — рецимо испод 5% — тада бисте прешли на константну подршку опруге. За све остало, променљива је у реду.

П2: Које информације су вам потребне да изаберете или цитирате променљиву опругу?

Пошаљите нам топло оптерећење, хладно оптерећење и количину и смер вертикалног кретања (горе или доле). Означени цртеж носача цеви или изометрија напона помажу. Одабраћемо праву величину и серију опруга и послати вам лист са свим израчунатим вредностима пре него што почнемо са производњом.

П3: Да ли су ваши променљиви носачи опруге заменљиви са другим брендовима?

Што се тиче функције, да. Можемо да ускладимо опсеге оптерећења и димензије омотача са најчешћим индустријским серијама (Тип А, Б, Ц, Д, Е, Ф, Г према МСС СП-58). Ако ваш пројекат већ има бројеве делова одређеног добављача, дајте нам их и ми ћемо их упоредити. Само имајте на уму да могу постојати мање разлике у димензијама — означићемо их пре него што наручите.

П4: Које је типично време испоруке?

Стандардне јединице опсега оптерећења: 20–25 дана. Ако вам је потребно нестандардно кућиште, специјална боја или облога од нерђајућег челика, сачекајте 30–40 дана. Имамо пристојне залихе обичних опружних намотаја и компоненти лименки, што убрзава ствари.

П5: Могу ли добити прототип или узорак пре производње?

Да. За велике пројекте можемо да направимо једну или две јединице узорка за одобрење пре него што кренемо у пуну производњу. Цена узорка се често може приписати главном налогу.

Тестирање оптерећења није опционо

Сваки варијабилни опружни ослонац који излази кроз врата тестиран је на оптерећење. Постављамо опругу на одређено хладно оптерећење, а затим је провлачимо кроз пуни ход више пута, проверавајући оптерећење и на хладном и на топлом положају. Путна вага је калибрисана и закључана. Сертификат о тестирању који сумира стварне вредности оптерећења је укључен у документацију за отпрему. Инспекција треће стране од стране СГС-а, Буреау Веритас-а или ТУВ-а доступна је на ваш захтев.

Прилагођавање које радимо свакодневно

Неки купци мисле да је варијабилни носач опруге чиста каталошка ставка. Према нашем искуству, можда половина онога што испоручујемо има неки прилагођени додир:

Нестандардне дужине путовања (одрадили смо 200 мм+ на варијабилним јединицама)

Продужене или смањене висине кућишта да одговарају ограниченом простору

Кућишта и хардвер од нерђајућег челика за оффсхоре или хемијска окружења

Специјални премази: системи фарбања на мору, високотемпературна алуминијумска боја

Дизајн са двоструком опругом за велика оптерећења у компактној конзерви

Уграђени носачи за подизање, ћелије за оптерећење или позициони претварачи

Само нам реците како изгледа инсталација, а ми ћемо израдити практичан дизајн.

Белешке из стварног света са пода фабрике

Ево неколико ствари које смо научили да испоручујемо варијабилне опруге за пројекте широм света:

Ако је ваша цев померена нагоре, уверите се да носач може да издржи хладно оптерећење нагоре, а да се опруга не олабави. Проверићемо то као део нашег избора.

На спољним носачима за цеви наведите топло цинковање или добар систем фарбања. Стандардна фабричка плава боја је добра у затвореном простору, али након неколико монсуна, угљенични челик ће показати рђу. Мало додатног премаза штеди много притужби на локацији.

Увек проверите зазор око кућишта опруге. Понекад је локација носача тесна између два елемента конструкције, а стандардни пречник лименке неће стати. Обавестите нас раније и ми ћемо прилагодити дизајн.

Зашто набавити своје променљиве опруге од Тиансхун-а?

Ми нисмо посредник. Дизајнирамо, производимо, тестирамо и испоручујемо из сопствене фабрике у Јангџоу, Јиангсу. То значи да када разговарате са нашим инжењерима, разговарате са људима који заправо праве производ. Наши варијабилни носачи опруга уграђени су у електране са комбинованим циклусом, рафинеријске регале за цеви, терминале за регасификацију ЛНГ, јединице за хемијске процесе и челичане. Преко 70% нашег пословања се понавља — не зато што смо најјефтинији, већ зато што се наша подршка појављује на време, одговара подацима и не изазива главобоље током пуштања у рад.

Ако је распоред вашег пројекта тесан, можемо имати залихе готових опруга и брзо их монтирати према вашим подешавањима оптерећења. За велике поруџбине на велико, нудимо конкурентне цене директно у фабрици и радићемо са вама на распореду испоруке који је у складу са вашим редоследом изградње.

Пошаљите нам своје цртеже носача цеви, податке о учитавању или само кратак опис онога што вам је потребно. Вратићемо вам се са одговарајућом понудом — укључујући фабричку цену и време испоруке — обично у року од 24 сата. А ако желите да посетите фабрику и видите како их правимо, више сте него добродошли.
