Прецизни носачи са константном опругом за цевовод великог померања са равномерним излазом оптерећења

Неки редови мало опраштају. Колектор расхладне воде може да поднесе 20% промену силе подршке, а да то нико не примети. Али онда постоје линије које не опраштају ништа — улазни цевовод парне турбине, млазнице реактора, усисни водови компресора, водови високоенергетских котлова. На њима, чак и мала промена у вертикалној сили може довести до померања прирубнице или преоптерећења млазнице. Тада прелазите са варијабилне опруге на постојану опругу. АтТиансхун, градили смо сталне опружне ослонце већ 14 година и сазнали смо да сваки пројекат има бар неколико локација на којима се о њима не може преговарати.

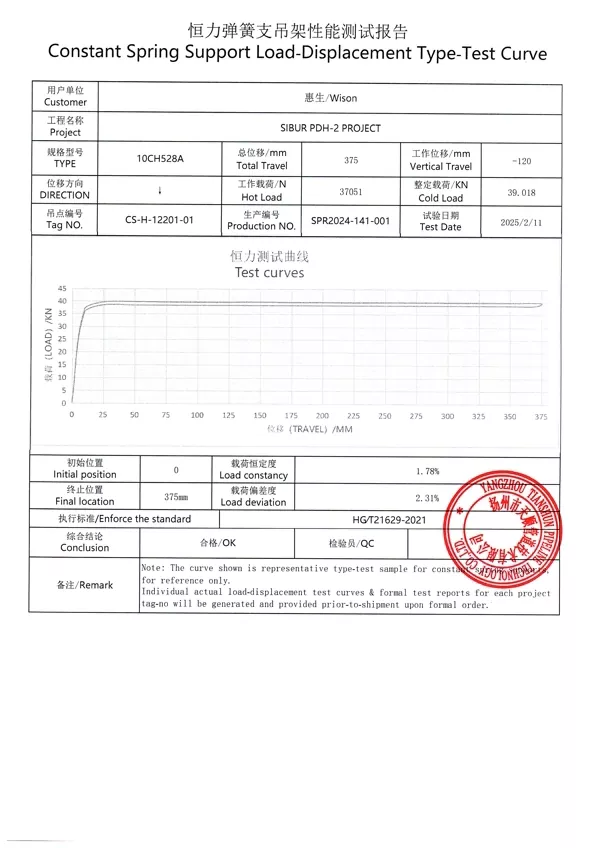

Крива померања оптерећења добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким померањем, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

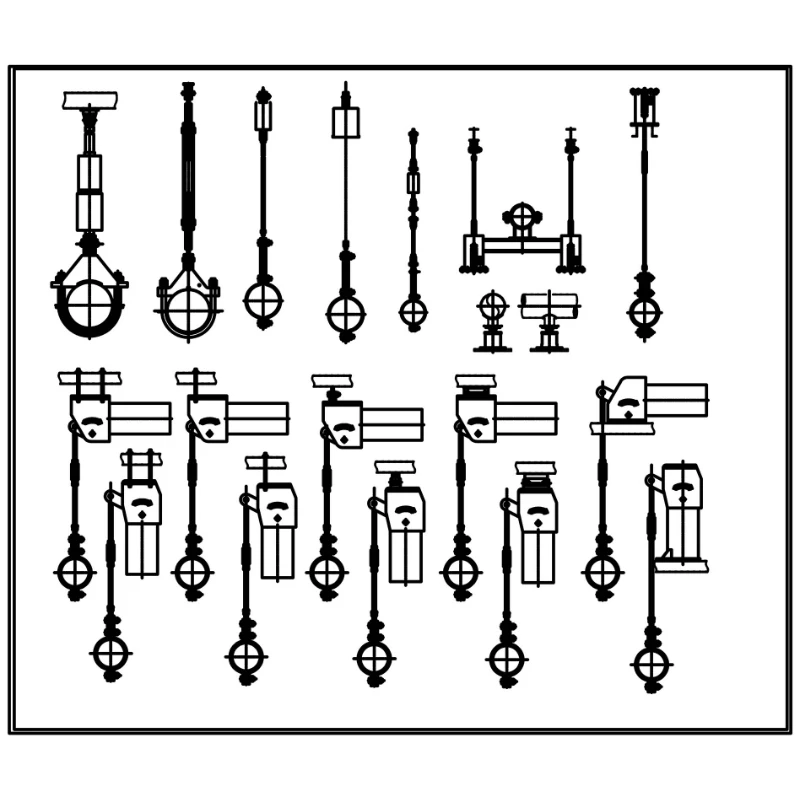

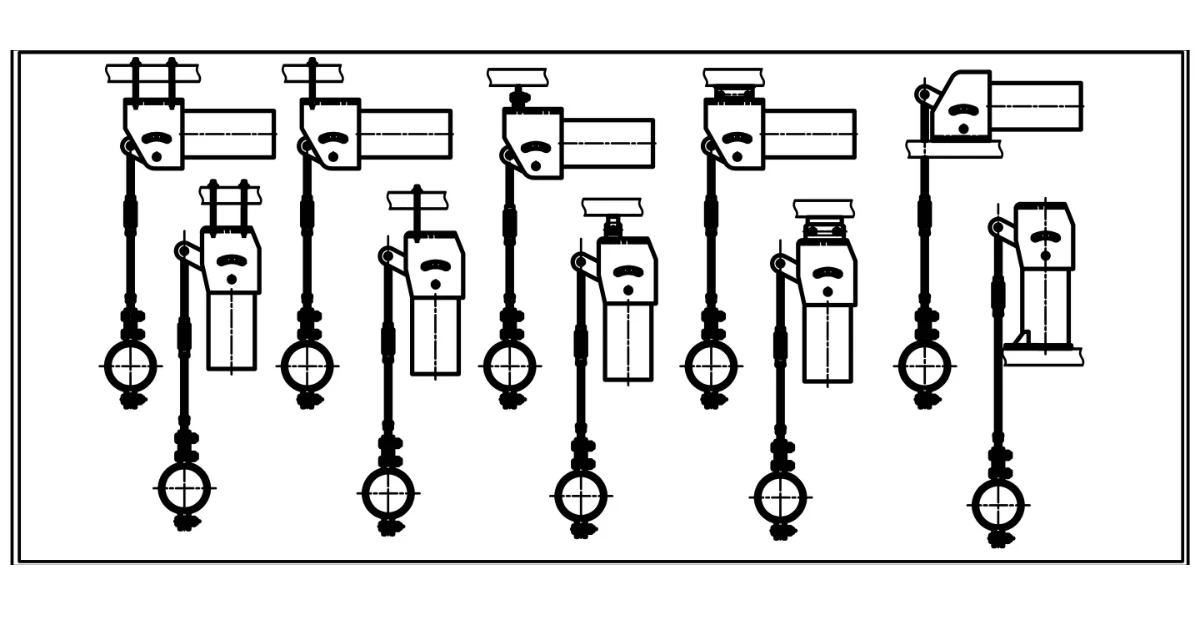

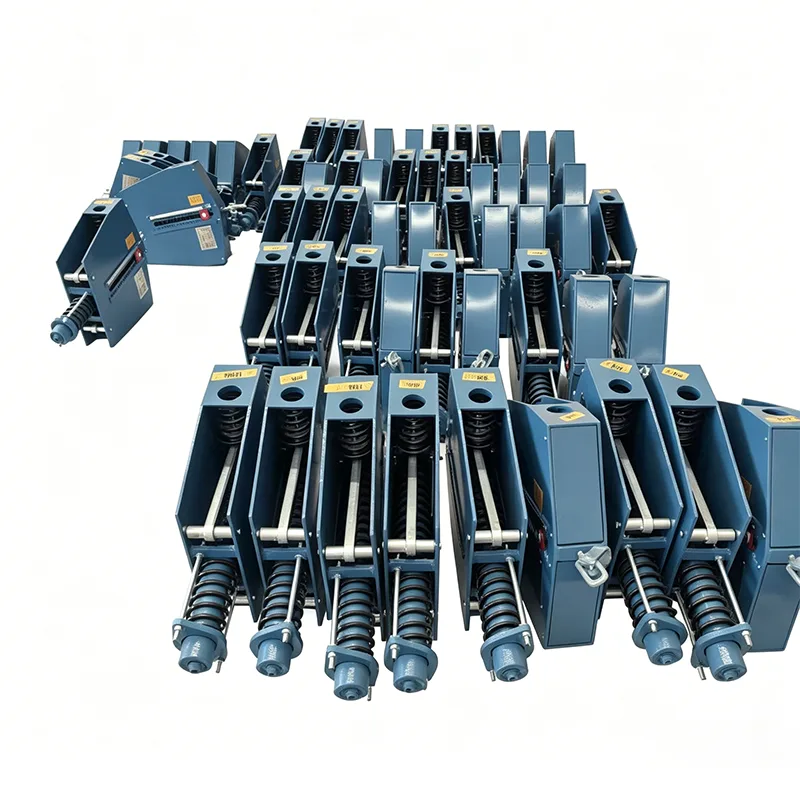

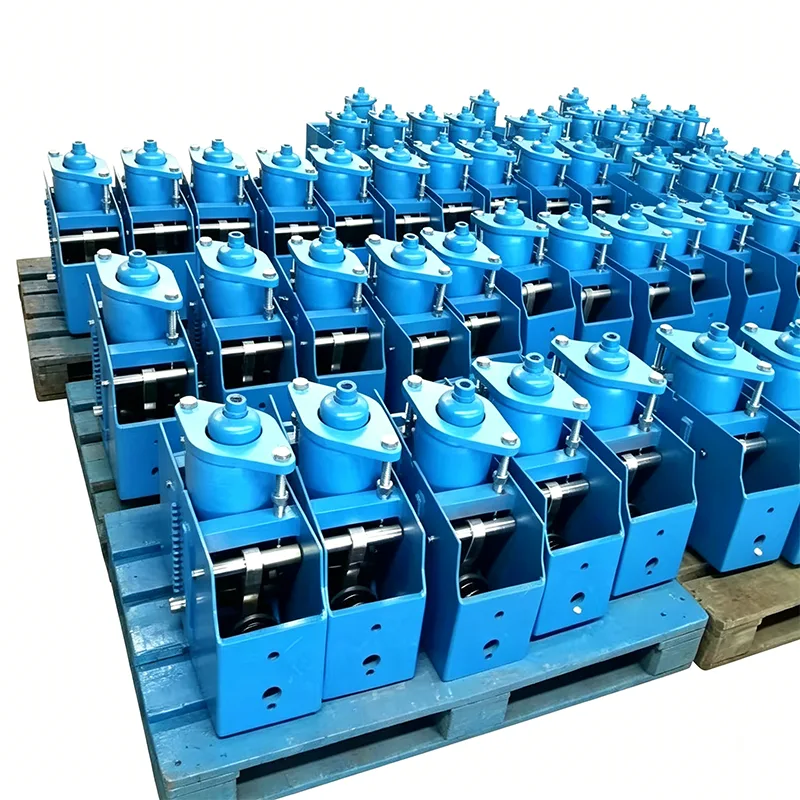

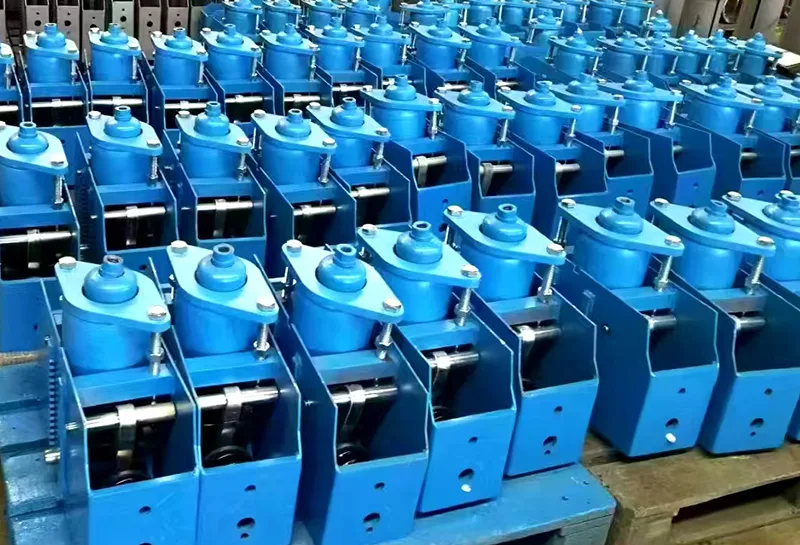

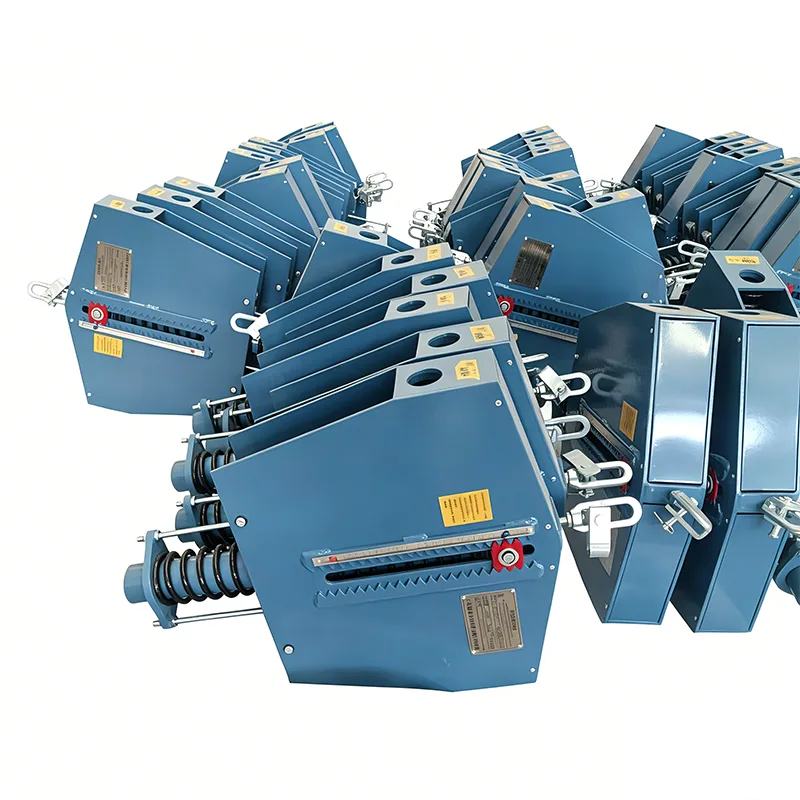

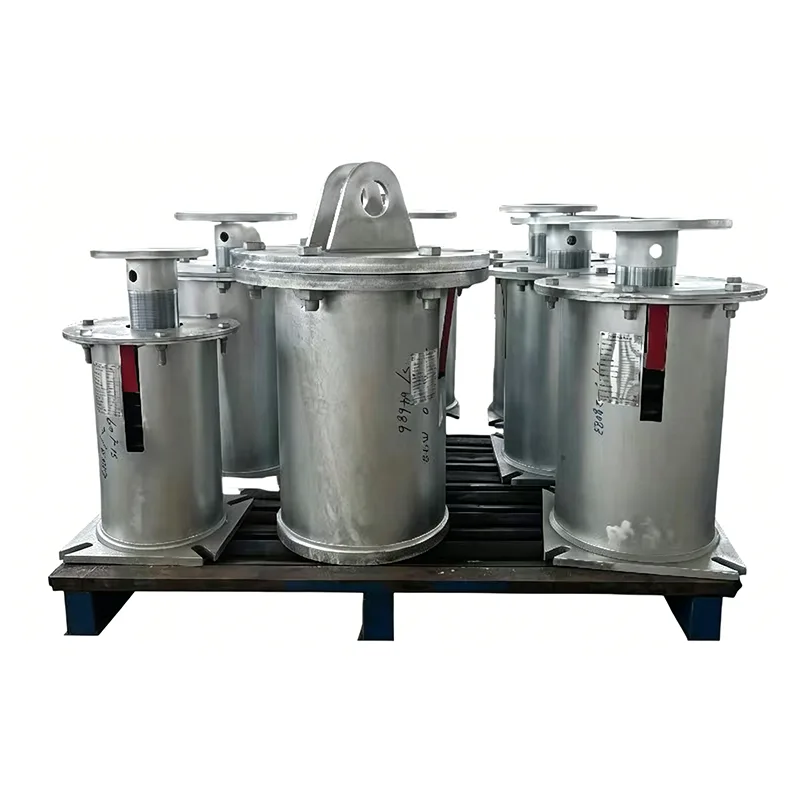

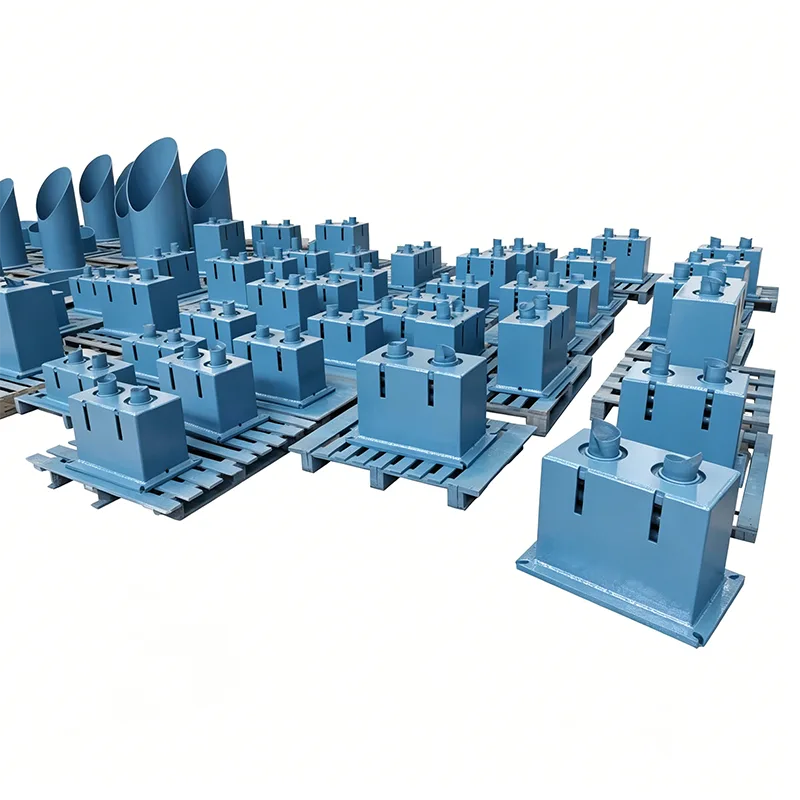

Механизам унутар постојане опруге је дизајниран да испоручи скоро равну силу подршке у свом пуном опсегу кретања. Како се цев помера нагоре или надоле — понекад 200 мм, понекад више — оптерећење на тачки подршке остаје унутар уског појаса, обично ±5% или боље. Ово се постиже помоћу распореда намотаја полуге и опруге, често са полугом или зупчастим механизмом, у зависности од серије дизајна. Производимо и хоризонталне и вертикалне типове оквира, и можемо ускладити монтажу и димензионални омотач да одговара вашим постојећим цртежима носача цеви.

Где се носачи са константним опругама уклапају у систем носача

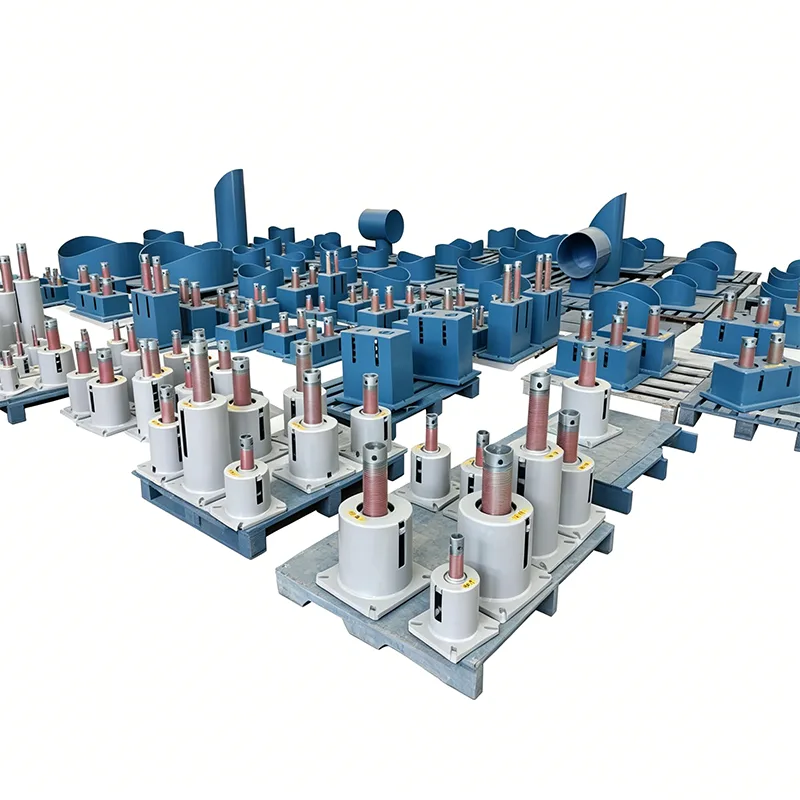

Стална опружна подршка никада не ради сама. На високотемпературној линији паре, на пример, обично ћете видети да склоп константне опруге ради заједно саципеле за цевикоји шири терет иносачи цевикоји рукују бочним ограничењем. На надземним водовима, исти механизам константне опруге је често уграђен у апролећна вешалицаконфигурација — опруга се налази у кућишту монтираном на врху, а шипка за испуштање се повезује са цеви испод. Када вод захтева топлотну изолацију до тачке ослањања, често ћемо упарити сталну опругу са унапред изолованим носачем цеви да бисмо одржали изолацију континуираном и спречили губитак топлоте или кондензацију на стезаљци. Иако је сама опруга компонента високих спецификација, цео систем функционише само ако су суседни ослонци правилно пројектовани.

Техничке спецификације производа

Стандарди које следимо

АНСИ/МСС СП-58 и СП-69 за пројектовање и производњу

АСМЕ Б31.3 за процесне цевоводе

ГБ/Т 17116

Такође се производи према ДИН, ЈИС или техничким листовима специфичним за клијента

Наш фабрички систем квалитета је сертификован ИСО 9001:2015. Доступна је инспекција треће стране према захтевима АСМЕ, АПИ или ПЕД.

Питања које постављају клијенти

П1: Како да знам да ли ми је заиста потребна стална опружна подршка или ће ми бити потребна варијабилна подршка?

Проверите свој извештај о напрезању цеви. Ако је дозвољена варијација оптерећења на тој тачки ослонца испод 6-8% топлог оптерећења, ви сте на сталној територији опруге. Ако је ограничење оптерећења млазнице на повезаној опреми веома тешко, иста ствар. Када сте у недоумици, проследите нам изометрију стреса и ми ћемо вам помоћи да одлучите — бесплатно.

П2: Можете ли да ускладите димензије постојећег постоља са константном опругом коју замењујемо?

Да, редовно вршимо обрнути инжењеринг и правимо замене за старе јединице. Пошаљите нам старе податке са натписне плочице, укупне димензије и захтеве за оптерећење и пут. Направићемо нову јединицу која одговара истом шаблону вијака и елевацији спојева.

П3: Која је највећа константна опружна подршка коју сте направили?

Испоручили смо јединице носивости преко 40 метричких тона и распона кретања од 350 мм. Они су били за тешке зидне главне цеви за пару у електрани. Можемо ићи и на веће ако је потребно, али у одређеном тренутку има смисла разговарати о томе да ли би више мањих јединица или другачији аранжман подршке био практичнији.

П4: Како тестирате сталну опругу пре испоруке?

Монтирамо јединицу на пробни оквир, постављамо је на одређено оптерећење и кружимо кроз пуно кретање више пута док снимамо оптерећење на више позиција. Варијација оптерећења мора бити унутар гарантованог опсега толеранције, обично ±5%. Цртамо стварну криву оптерећење-деформација и укључујемо је у извештај о испитивању. Путна вага је калибрисана и игле за закључавање су постављене за транспорт.

П5: Можете ли их направити од нерђајућег челика за приобална или корозивна окружења?

Да. Направили смо комплетне сталне опруге од нерђајућег челика 304 и 316 за платформе на мору и обалне ЛНГ терминале. Нудимо и специјалне системе боја — морске премазе на мору, прајмере богате цинком на високим температурама — у зависности од окружења уградње.

П6: Које је време испоруке за сталну наруџбу опруге?

Прилагођени стални опружни склопови се обично испоручују за 35–45 дана од потврде поруџбине. Ако имате више јединица са идентичним параметрима дизајна, можемо серијски производити и скратити распоред. Хитне замене за једну неисправну јединицу се понекад могу убрзати на 20–25 дана — разговарајте са нама о својој временској линији.

Тестирање и документација

Стални опружни ослонци остављају нашу фабрику са пакетом документације који укључује:

Извештај о испитивању оптерећења са стварном кривом оптерећење-деформација

Извештај о инспекцији димензија

Сертификати материјала (ЕН 10204 3.1)

Евиденција о квалификацији поступка заваривања (ако је применљиво)

Упутства за инсталацију и одржавање

Фотографије готове јединице са видљивим серијским бројем

Такође можемо да организујемо независну инспекцију треће стране током тестирања. СГС, БВ и ТУВ су били сведоци тестова у нашем објекту у Јангџоуу.

Прилагођавање којим се бавимо

Не постоје две сталне примене опруге које су потпуно исте. Током година, прилагодили смо:

Оријентација оквира (подно, зидно, плафонско, обрнуто)

Нестандардне дужине путовања и кораци оптерећења

Дизајн са двоструком опругом за веома велика оптерећења у компактном оквиру

Уграђено хидраулично пригушивање за сеизмичке локације или локације са високим вибрацијама

Индикација положаја са могућношћу даљинског очитавања

Високотемпературне опруге за пароводе који раде изнад 450°Ц

Ви обезбеђујете оптерећења цевовода и просторна ограничења, а ми ћемо конструисати сталну опругу која се директно учвршћује.

Белешке из стварног света нашег инжењерског тима

Неколико практичних ствари које смо научили из пројеката широм света:

Када одредите сталну опругу, проверите и потпорни челик. Сама јединица са константном опругом може бити тешка - понекад и преко тоне - и структурна греда на којој се налази треба да то поднесе плус оптерећење цеви.

Увек наведите игле за закључавање за испоруку. Без њих, опруга се може померати током транспорта и скала се може померити. Наше игле су обојене светло црвеном бојом тако да екипа на локацији не може да их пропусти током инсталације.

Ако ће јединица бити инсталирана на отвореном у прашњавом или песковитом окружењу, размислите о заптивеним чаурама или спојницама за подмазивање. Прљавштина у механизму полуге је једна од ретких ствари које могу да изазову сталну опругу.

На пословима замене, проверите постојећи правац путовања и расположиви простор пре него што направимо. Видели смо случајеве где је оригинална јединица била нагурана у уски угао, а новој је био потребан мало другачији оквир да би се уклопио.

Зашто Тиансхун за сталне опруге?

Константни носачи опруге су крај високе прецизности у свету носача цеви. Не можете себи приуштити да имате лош учинак, јер је повезана опрема обично најскупља ствар на парцели. Ми градимо ове јединице са разумевањем да ће их неко пустити у рад у 3 сата ујутру током пуштања у погон и да морају да прораде први пут.

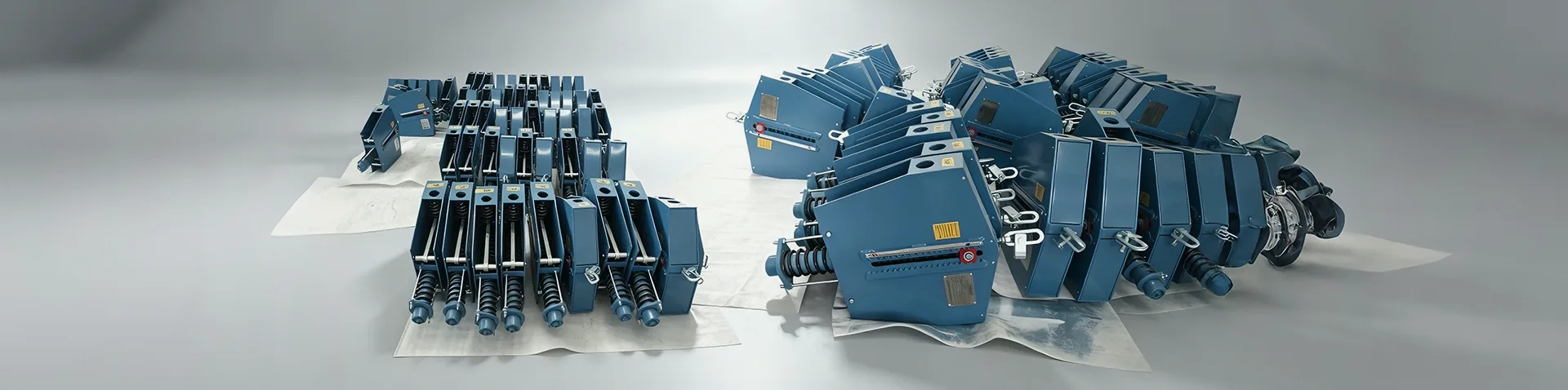

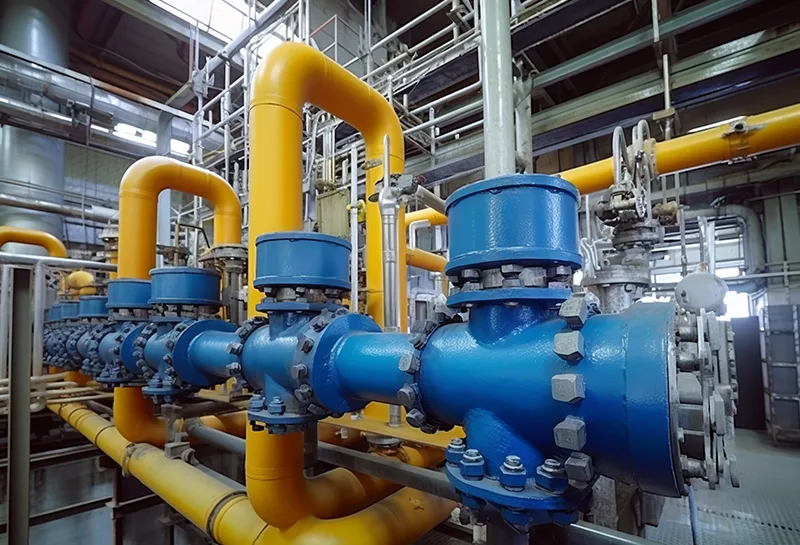

Наши стални опружни ослонци данас раде у енергетским блоковима комбинованог циклуса, рафинеријским постројењима за сирову сировину, линијама за гашење крекера етилена и цевоводима за хладну ЛНГ кутију. Сваки од њих је произведен у нашој фабрици у Јангџоуу, тестиран од стране нашег тима и испоручен са комплетном документацијом. Не препакујемо туђе производе – сами их правимо.

Ако ваш пројекат укључује сталне носаче за опруге, вешалице за опруге или унапред изоловане ципеле за цеви, пошаљите нам листу подршке или податке о учитавању. Направићемо директну фабричку понуду, заједно са листом података о избору и распоредом испоруке. Такође сте добродошли да посетите нашу производну линију и видите како правимо и тестирамо ове јединице пре него што напусте радњу.
