Како променљиви носач опруге побољшава стабилност система цевовода?

Резиме чланка: A Променљива опружна подршкаје механички уређај за потпору цеви дизајниран да носи оптерећење цевовода уз прилагођавање вертикалном кретању изазваном термичком експанзијом, контракцијом и променама радних услова. За разлику од крутих носача, омогућава контролисано померање уз одржавање предвидљиве силе подршке. Ово га чини посебно корисним за процесна постројења, електране, рафинерије, хемијска постројења, ЛНГ системе и друге индустријске примене у цевоводима. Овај водич објашњава како функционишу променљиве опруге, како их правилно изабрати, који технички фактори су најважнији и како Тиансхун може да обезбеди стандардна и прилагођена решења за захтевне системе цевовода.

Садржај

• 1. Шта је променљива опружна подршка?
• 2. Како функционише променљива опружна подршка?
• 3. Зашто су потребни променљиви носачи опруге у индустријским цевоводима?
• 4. Које су главне компоненте променљиве опруге?
• 5. Како треба изабрати променљиву опругу?
• 6. Подршка променљиве опруге наспрам сталне подршке опруге
• 7. Где се користе променљиви носачи опруге?
• 8. Шта треба проверити током инсталације?
• 9. Како контрола квалитета утиче на перформансе?
• 10. Које су прилагођене опције доступне?
• 11. Које предности може да пружи Тиансхун?
• 12. Често постављана питања
• 13. Закључак

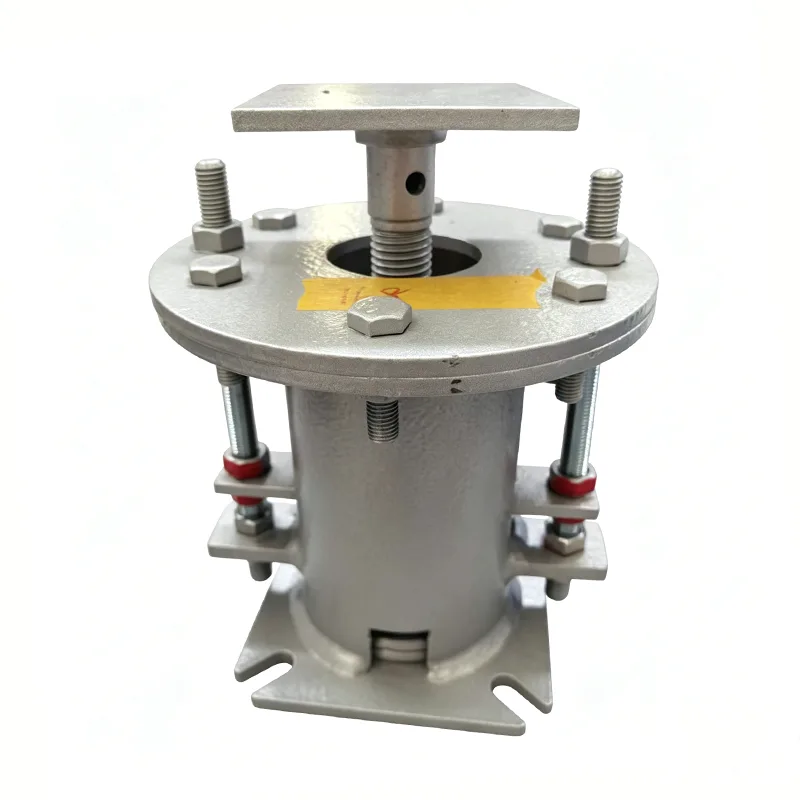

1. Шта је променљива опружна подршка?

A Променљива опружна подршкаје склоп носача цеви који користи завојну опругу да подржи део цевовода док омогућава контролисано вертикално кретање. Обично се поставља тамо где цев не може да остане на фиксној надморској висини јер радне температуре узрокују да се вод шири или скупља.

У конвенционалном крутом носачу, тачка ослањања остаје у суштини фиксирана. Ово може постати проблематично када се врућа цев прошири. Цев може покушати да се помери нагоре или надоле, док се крути ослонац опире том кретању. Резултирајућа интеракција може повећати оптерећења која се преносе на цев, прикључену опрему, млазнице, елементе конструкције и друге тачке подршке.

Променљиви опружни механизам пружа флексибилније решење. Како се ослоњена цев помера вертикално, опруга се сабија или продужава. Због тога се њена потпорна сила мења у складу са карактеристикама опруге и угиба.

Циљ није елиминисати кретање. Уместо тога, циљ је даподржавају цев док дозвољавају да се израчунато кретање одвија на контролисан начин.

Тиансхун производи варијабилне носаче за опруге за индустријске примене цевовода и може да обезбеди конфигурације засноване на оптерећењу, путу, инсталационом простору, захтевима за повезивање, условима околине и спецификацијама пројекта.

2. Како функционише променљива опружна подршка?

Принцип рада је заснован на односу између оптерећења опруге и вертикалног померања. Када је цев хладна, носач има одређено почетно или хладно оптерећење. Када систем достигне своју радну температуру, цев се може померати вертикално, мењајући компресију опруге, а самим тим и њену потпорну силу.

На пример, парни вод се може подићи док се загрева. Ако је променљиви носач опруге постављен испод те линије, опруга се може компримовати док се цев помера нагоре. Ослонац наставља да носи тежину цеви, али се сила на ослонцу мења како опруга путује кроз свој радни опсег.

Ово понашање се може концептуално представити:

Промена оптерећења опруге = брзина опруге × вертикално кретање

Стварни избор мора узети у обзир комплетну анализу напрезања цевовода, а не ослањати се само на једноставну калкулацију. Брзина опруге, топло оптерећење, хладно оптерећење, расположиви ход, смер кретања и дозвољена варијација оптерећења треба да се процене заједно.

За многе индустријске системе прихватљива је контролисана варијација у оптерећењу носача. У овим ситуацијама, варијабилни дизајн опруге може да пружи економичну и технички одговарајућу алтернативу сталној опруги.

3. Зашто су потребни променљиви носачи опруге у индустријским цевоводима?

Индустријски цевоводи ретко су статични. Промене температуре, промене притиска, циклуси покретања и искључивања, услови флуида и варијације процеса могу утицати на положај цеви и оптерећења носача.

Без одговарајућег флексибилног аранжмана подршке, прекомерна уздржаност може допринети неколико проблема:

• Виши секундарни напони у цевоводима.
• Прекомерна оптерећења на млазницама опреме.
• Неочекиване реакције подршке.
• Дисторзија око цевних прикључака.
• Повећана вибрација или кретање на рањивим местима.
• Потешкоће у одржавању предвиђене висине цеви.
• Додатни стрес на чланове структуралне подршке.
• Проблеми при пуштању у рад узроковани нетачним поставкама подршке.

Променљива опружна подршка решава део овог изазова тако што обезбеђује потпорну силу која се мења како се цев креће.

Ово је посебно важно око дугих врућих водова, вертикалних успона, прикључака опреме, система за пару, издувних цеви, процесних линија и других локација где се вертикално топлотно померање не може ефикасно прилагодити крутим ослонцима.

4. Које су главне компоненте променљиве опруге?

Иако се тачна конструкција разликује у зависности од конфигурације, типична варијабилна опружна подршка садржи неколико битних елемената.

Сам извор је посебно важан. Његов материјал, топлотна обрада, тачност производње, предподешавање и тестирање оптерећења директно утичу на поузданост готовог носача.

Тиансхун користи опружне материјале као што су 60Си2МнА или 50ЦрВА за применљиве дизајне и може да конфигурише кућиште и компоненте за повезивање у складу са радним окружењем и захтевима пројекта.

5. Како треба изабрати променљиву опругу?

Исправан избор почиње са тачним инжењерским подацима. Одабир носача једноставно према пречнику цеви није довољан јер опружни носач првенствено реагује на оптерећење и кретање, а не само на величину цеви.

Важни параметри избора укључују:

1. Радно или топло оптерећење:Оптерећење које носи носач током нормалних радних услова.
2. Хладно оптерећење:Оптерећење или поставка повезана са условима инсталације.
3. Вертикални покрет:Очекивано померање и његов правац.
4. Пролећна стопа:Однос између кретања и варијације потпорне силе.
5. Дозвољена варијација оптерећења:Максимална промена потпорне силе дозвољена анализом цевовода.
6. Доступан простор за инсталацију:Пречник и висина кућишта морају одговарати стварној структури.
7. Распоред прикључка:Подршка може захтевати одређени горњи, доњи, навојни или прирубнички спој.
8. Радно окружење:Температура, влажност, корозивна атмосфера, излагање на отвореном и други услови на локацији могу утицати на избор материјала и премаза.

Најсигурнији приступ је одабир носача из анализе напрезања цеви и цртежа носача. Тиансхун може да прегледа информације о топлом оптерећењу, хладном оптерећењу, кретању и димензијама пре него што препоручи одговарајућу серију опруга.

6. Подршка променљиве опруге наспрам сталне подршке опруге

Променљиви и константни носачи опруге решавају сродне, али различите инжењерске проблеме. Главна разлика је у томе колико се носива сила мења док се цев креће.

Одлука увек треба да се заснива на инжењерским захтевима. Константна опруга не треба аутоматски сматрати супериорном. Тамо где је прорачуната варијација носивости прихватљива, променљива опружна подршка може обезбедити потребну способност кретања без непотребне сложености.

7. Где се користе променљиви носачи опруге?

Варијабилни носачи опруге се широко користе у индустријским објектима где цевовод доживљава значајан вертикални помак.

• Термоелектране:Пара, напојна вода, котао и помоћни цевоводи.
• Електране са комбинованим циклусом:Системи цевовода за високе температуре и високог притиска.
• рафинерије:Процесне линије, комунални системи и цевоводи повезани са опремом.
• Петрохемијске фабрике:Цевоводи топлог процеса и сложени регали за цеви.
• Хемијска постројења:Водови изложени променама температуре и корозивној атмосфери.
• ЛНГ постројења:Системи цевовода који захтевају пажљиво контролисано кретање и подршку.
• челичане:Високотемпературни процес и комунални цевоводи.
• Индустријски комунални системи:Пара, кондензат, вода за хлађење и други сервисни водови.

За хладне или изоловане цевоводе, носач опруге се такође може интегрисати у шири носач који је дизајниран да заштити изолацију и одржи потребне топлотне перформансе.

8. Шта треба проверити током инсталације?

Чак и правилно произведена варијабилна опружна подршка може лоше да ради ако је инсталирана или неправилно подешена. Инсталацију стога треба третирати као активност коју контролише инжењеринг, а не као само механичку монтажу.

Пре инсталације, проверите:

• Модел подршке и број ознаке одговарају одобреном цртежу.
• Величина опруге одговара наведеном опсегу оптерећења.
• Хладно подешавање је исправно.
• Смер кретања одговара кретању цеви.
• Подршка има довољно простора током свог оперативног путовања.
• Конструкцијски прикључци могу издржати израчуната оптерећења.
• Привременим бравама за транспорт или ограничењима рукује се према упутствима произвођача.
• Индикатор путовања је видљив и правилно постављен.

Један чест проблем на терену је недовољан простор. Носач може да стане када је цев хладна, али омета оближње челичне конструкције након топлотног померања. Провера комплетног омотача кретања пре инсталације може спречити скупе модификације локације.

Инсталације на отвореном такође захтевају одговарајућу заштиту од корозије. У зависности од окружења, могу се узети у обзир обојени угљенични челик, топло поцинковане компоненте, хардвер од нерђајућег челика или специјализовани системи премаза.

9. Како контрола квалитета утиче на перформансе?

Опружни носач је механичка компонента која носи оптерећење. Конзистентност производње је стога важна јер мале разлике у карактеристикама опруге или поставкама монтаже могу утицати на стварну реакцију подршке.

Поуздан производни процес треба да укључује:

1. Верификација улазног материјала.
2. Материјал опруге и преглед димензија.
3. Контролисана топлотна обрада где је потребно.
4. Предподешавање опруге и стабилизација.
5. Димензионални преглед произведених компоненти.
6. Верификација монтаже.
7. Подешавање хладног оптерећења.
8. Испитивање оптерећења при пуном путу.
9. Верификација индикатора путовања.
10. Завршна документација и следљивост.

Тиансхун наводи да су његови варијабилни носачи опруге тестирани на оптерећење пре испоруке, при чему тестирање покрива одређене услове оптерећења и ход опруге. Испитна документација се може доставити за применљиве поруџбине, док се инспекција треће стране такође може договорити када то захтева пројекат.

За извозне пројекте, купци треба да разјасне потребне сертификате материјала, планове инспекције, захтеве премаза, толеранције димензија и применљиве стандарде пре почетка производње.

10. Које су прилагођене опције доступне?

Индустријски цевоводи ретко прате једну универзалну конфигурацију. Чак и када је опружни механизам стандардизован, околна инсталација може захтевати модификације.

У зависности од пројекта, прилагођавање може укључивати:

• Нестандардно вертикално путовање.
• Посебна висина или пречник кућишта.
• Прилагођене димензије прикључка.
• Различите конфигурације монтаже.
• Хардвер отпоран на корозију.
• Специјални заштитни премази.
• Компоненте од нерђајућег челика за агресивна окружења.
• Аранжмани за тешке услове рада или са двоструком опругом.
• Прилагођени индикатори путовања.
• Додатне карактеристике подизања или монтаже.

Тиансхун може да ради на основу инжењерских цртежа, распореда подршке, података о напону цеви или спецификација купаца. Пружање тачних информација у фази понуде помаже у избегавању сукоба димензија и промена у каснијим фазама током производње или инсталације.

11. Које предности може да пружи Тиансхун?

За индустријске купце, вредност варијабилног носача опруге сеже даље од саме опруге. Исправан избор, контрола производње, документација и координација испоруке утичу на коначни резултат пројекта.

Тиансхун се фокусира на индустријске производе за подршку цевоводима и пружа стандардизована и прилагођена решења за променљиву опругу. Његов асортиман укључује различите конфигурације носача опруге и носивости намењене за различите распореде цевовода.

Кључне предности рада са искусним произвођачем укључују:

• Избор заснован на инжењерингу:Избор носача може бити заснован на стварном оптерећењу и подацима о кретању, а не само на пречнику цеви.
• Флексибилне конфигурације:У складу са захтевима пројекта могу се прилагодити различити начини инсталације.
• Фабричка производња:Производња и испитивање се обављају под контролисаним производним поступцима.
• Тестирање оптерећења:Готови носачи се могу проверити у односу на одређено оптерећење и услове вожње.
• Прилагођавање:Могу се узети у обзир посебне димензије, материјали, премази и детаљи повезивања.
• Подршка пројекту:Техничке информације се могу прегледати пре производње како би се смањили ризици уградње.

Када затраже понуду од Тиансхун-а, купци могу побољшати тачност одабира тако што ће обезбедити ознаку за подршку, радно оптерећење, хладно оптерећење, вертикално померање, смер кретања, висину инсталације, потребан стандард, тип везе, услове околине и расположиви простор.

12. Често постављана питања

Која је главна сврха варијабилне опружне подршке?

Његова примарна сврха је да подупире цев, а истовремено омогућава контролисано вертикално кретање. Опруга прихвата термичко померање док се сила ослањања мења унутар специфицираног радног опсега.

Када треба користити променљиву опругу?

Генерално је погодан када систем цевовода доживљава вертикално померање и резултујућа промена у оптерећењу носача је прихватљива према анализи напрезања цевовода. Критичне локације са изузетно рестриктивним варијацијама оптерећења могу уместо тога захтевати константан распоред опруга.

Које информације су потребне да се изабере варијабилна опружна подршка?

Најкорисније информације укључују топло оптерећење, хладно оптерећење, вертикално кретање, смер кретања, локацију подршке, димензије уградње, распоред прикључка, радну температуру и важеће стандарде пројекта.

Може ли Тиансхун произвести прилагођене варијабилне носаче опруге?

Да. Тиансхун обезбеђује прилагођене конфигурације за захтеве као што су специјална путовања, димензије кућишта, начини повезивања, материјали, премази и услови уградње.

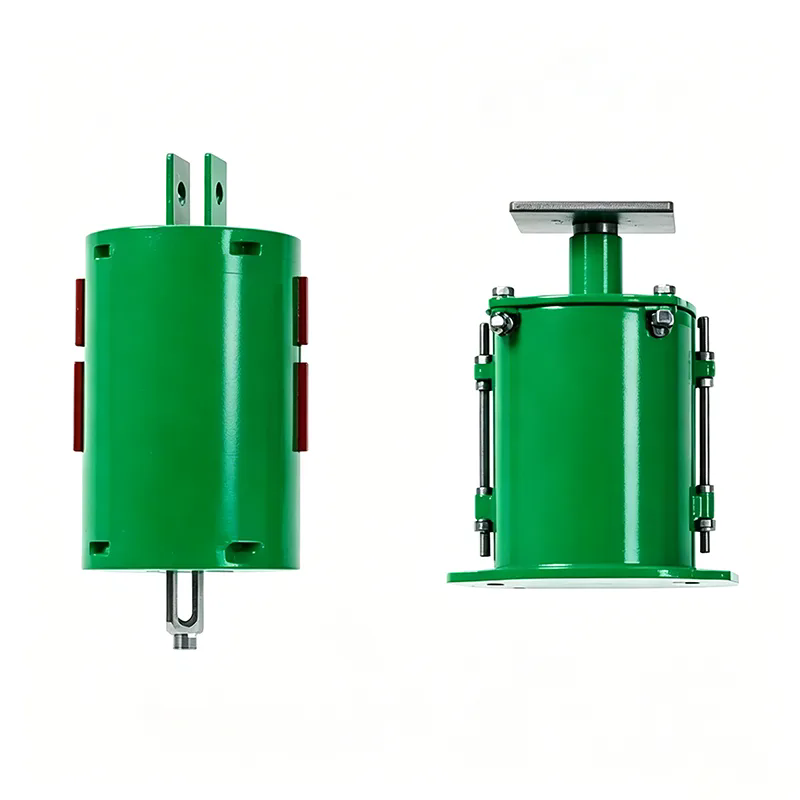

Која је разлика између варијабилне опруге и варијабилне опруге?

Опружни механизам обавља исту основну функцију, али се разликује распоред уградње. Опружна вјешалица се обично окачи за надземну конструкцију, док опружни носач може бити постављен испод или поред цијеви у зависности од дизајна.

Како се тестира опружни ослонац?

Тестирање може укључивати проверу наведеног оптерећења на хладном и радном положају, проверу хода, потврђивање подешавања опруге и проверу готовог склопа. Тачан поступак инспекције зависи од спецификације пројекта и захтева куповине.

Да ли се променљиви носачи опруге могу користити на отвореном?

Да. Примене на отвореном захтевају одговарајуће разматрање заштите од корозије, система премаза, дренаже, излагања околини и избора хардвера. Тиансхун може да обезбеди одговарајуће опције површинског третмана за различита радна окружења.

Може ли променљива опружна подршка заменити чврсти носач цеви?

Не аутоматски. Тип носача се мора одредити из распореда цевовода и анализе напона. Променљива опруга је прикладна тамо где је потребна контролисана вертикална флексибилност; крути ослонци остају прикладни тамо где кретање није потребно или где је ограничење део дизајна.

13. Закључак

A Променљива опружна подршкапружа практичан начин управљања вертикалним термичким кретањем уз одржавање поуздане подршке цеви. Дозвољавајући опруги да промени своју компресију или продужетак док се цев помера, она може смањити нежељене ефекте који се могу јавити када је термички активни цевовод претерано ограничен.

Међутим, успешна примена зависи од више од одабира опруге са одговарајућом оценом оптерећења. Топла и хладна оптерећења, вертикално кретање, правац кретања, дозвољена варијација оптерећења, размак уградње, изложеност околини, конфигурација везе, квалитет производње и захтеви за тестирање, све то треба узети у обзир.

За производњу електричне енергије, петрохемију, хемијску прераду, ЛНГ, рафинерију, челик и друге индустријске системе цевовода, прави дизајн подршке може помоћи у побољшању механичке стабилности и поједноставити инсталацију и одржавање.

Тиансхунпружа решења за променљиву опругу за стандардне и прилагођене индустријске примене. Ако имате цртеж носача цеви, распоред опруге, податке о оптерећењу или посебан захтев за инсталацију, пошаљите детаље пројекта Тиансхун тиму на техничку процену и одговарајућу конфигурацију.Контактирајте насданас да разговарамо о вашим захтевима за променљиву опругу и добијемо практично решење за ваш пројекат цевовода.
