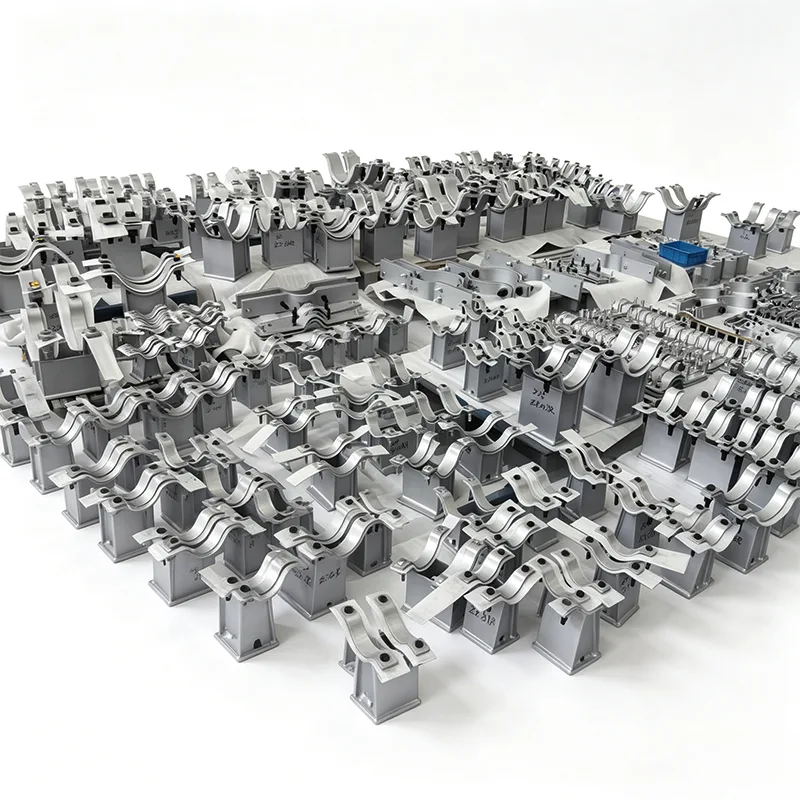

Подупирачи за седласте цеви од нерђајућег челика

Када носач цеви мора да стоји у приобалном постројењу пуном соли, да се носи са агресивним хемијским испирањем или остане без одржавања деценијама унутар стерилне линије за обраду, избор материјала је све. У Иангзхоу Тиансхун-у дизајнирамо и испоручујемо системе носача цеви од 2012. године, а наши носачи седластих цеви од нерђајућег челика направљени су за управо оне ситуације – где стандардни угљенични челик једноставно неће издржати.

Сваки носач седла од нерђајућег челика који испоручујемо одражава 14 година директне повратне информације од ЕПЦ извођача, инжењера за одржавање и власника пројеката из више од 45 земаља. Научили смо шта функционише, шта рано поквари и како да осмислимо уобичајене тачке квара много пре него што ослонац икада дотакне вашу цев.

Шта добијате са Тиансхун седлом од нерђајућег челика

Интегритет материјала можете пратити

Обрађујемо тела седла и компоненте носача од чврсте плоче од нерђајућег челика 304 (УНС С30400) или 316Л (УНС С31603) и шипке – нису еквивалентни ливени. Свака топлота материјала стиже са сертификатом ЕН 10204 3.1 млин теста, а ми одржавамо пуну следљивост од пријема сировине до завршне инспекције. За пројекте који захтевају повећану отпорност на удубљење, дуплекс 2205 или супер-аустенитни разреди доступни су на захтев.

Дизајниран облик, а не само савијена плоча

Радијус седла је прецизно обрађен да одговара стварном спољашњем пречнику ваше цеви, обично од 1" НБ до 48" НБ и више. Ово елиминише тачкасто оптерећење које се може појавити код генеричких носача у облику слова В. На врућим линијама често продужавамо ширину седла и уграђујемо ПТФЕ или графитне клизне плоче са ниским трењем директно у дизајн – тако да ослонац ради са термичким кретањем ваше цеви, а не против њега.

Дизајн носача који чини инсталацију предвидљивом

Сам стуб – вертикални стуб који везује седло за конструкцијски челик – доступан је у конфигурацијама фиксне висине или подесивим. Фиксни стубови су обично једнострука заварена израда канала од нерђајућег челика, Х-греде или цеви, са заваром са пуним продором на бази седла. Подесиви дизајни обухватају навојну шипку и распоред матице за закључавање, омогућавајући прецизно подешавање висине током врућег поравнања без сечења или поновног заваривања.

Све носиве заваре изводе сертификовани заваривачи према процедурама квалификованим према АСМЕ Одељак ИКС, са мапама заваривања и НДЕ (ПТ или РТ) доступним по потреби. Завршна обрада након заваривања је стандардно кисела и пасивирана како би се повратила пуна отпорност на корозију.

Како се рукује теретом

Не претпостављамо само да је „нерђајући материјал јак“. Наши интерни инжењери проверавају сваки склоп носача за комбинацију вертикалне сопствене тежине, потиска топлотног ширења, повремених ветрова или сеизмичких оптерећења и било каквог подизања до којег може доћи при промени смера. Ако ваш пројекат има специфичне шифре за пројектовање (АСМЕ Б31.1, Б31.3, ЕН 13480, итд.), можемо да обезбедимо одговарајућу анализу напона и податке о оптерећењу. Испоручили смо носаче дизајниране за вертикална оптерећења од неколико стотина Њутна до преко 300 кН.

Где ћете видети ове подршке у служби

Током година, наши носачи седластих цеви од нерђајућег челика су отишли ​​на места где квар није опција:

ЛНГ терминали за регасификацију – 316Л седла у морским окружењима на отвореном са континуираним сланим спрејом.

Фармацеутске ВФИ (вода за ињекције) петље – 304 од нерђајућег челика са комплетним пакетима документације и опцијама електрополиране завршне обраде.

Постројења за производњу јестивог уља и пића – ослонци дизајнирани са хигијенским профилима, минималним пукотинама и материјалима за заптивке усаглашене са ФДА где је то потребно.

Хемијска обрада и складиштење каустике – посебно одабране класе за отпорност на пуцање од корозије под напоном хлоридом.

Горње стране платформе на мору – подесиви носачи који омогућавају поновно поравнање након структуралног слијегања, све у 316Л са потпуном инспекцијом треће стране.

Како се уверимо да је квалитет прави

Сваки склоп седла стуба пролази кроз нашу интерну лабораторију за тестирање пре објављивања:

Верификација димензија према договореним фабричким цртежима

ПМИ (позитивна идентификација материјала) за потврду квалитета на нерђајућим деловима

Продор боје или радиографска инспекција критичних заварених спојева (по спецификацији клијента)

Тестирање оптерећења на захтев за нове или јако прилагођене дизајне

Наша фабрика има сертификат ИСО 9001:2015 и навикли смо да радимо са независним инспекторима из СГС-а, Буреау Веритас-а, ТУВ-а и представницима клијената током производње и завршне инспекције.

Прилагођавање је норма, а не додатна накнада

За веома мали број пројеката је потребно „каталошко“ седло од нерђајућег челика. Већина захтева подешавања – различите димензије основне плоче, специфичне рупе за вијке, повећану висину да би се очистила изолација, одређени угао омотача седла, интегрисане вођице или стезаљке за држање. то је у реду. Изградили смо наш производни ток око малих серија, прилагођених поруџбина. Пошаљите нам вашу листу са подацима о цевима, своју коту од челичног конструкцијског челика или једноставну скицу, а наши инжењери ће вам вратити цртеж предлога у року од 2-3 радна дана.

За пројекте са понављајућим захтевима за носаче цеви, можемо унапред да осмислимо комплетан распоред подршке, идентификујемо могућности оптимизације и смањимо укупне трошкове инсталирања без угрожавања усклађености кода.

Завршна напомена о поузданости

Већина наших поруџбина за подршку цеви од нерђајућег челика долази од купаца који су већ инсталирали носаче од угљеничног челика од нас и који су се вратили специјално за надоградњу од нерђајућег челика. Када имате спецификацију цеви која захтева да „све влажне и спољне потпорне компоненте буду отпорне на корозију“, разумемо да то значи да је седло стуба део система – а не накнадна мисао. Ми га тако градимо, тако га прегледамо и на тај начин документујемо.

Треба вам понуда или брзи технички преглед?

Контактирајте наш инжењерски тим на [е-маил / телефон] са величином цеви, потребном висином и условима оптерећења. Обично ћете имати комплетан предлог за мање од 24 сата за стандардне захтеве. Такође смо срећни што можемо да организујемо посету фабрици у Јангџоуу – видети како седла од нерђајућег челика иду од плоче до финалне монтаже најбољи је начин да разумете разлику коју прави контрола производње.

ФАК

1. Које врсте нерђајућег челика нудите за седла са стубовима и како да знам да заиста добијам 316Л?

Наше стандардне залихе укључују 304 (УНС С30400) и 316Л (УНС С31603) плочу и шипку. За окружења са тешким хлоридима или на мору, топло препоручујемо 316Л због садржаја молибдена, који у великој мери побољшава отпорност на удубљење. Свака топлота материјала коју добијемо долази са сертификатом ЕН 10204 3.1 млин теста, а пре него што започне било какво сечење или заваривање, наша интерна лабораторија врши ПМИ (позитивну идентификацију материјала) користећи ручни КСРФ на нерђајућим слојевима. Добићете копију тог ПМИ извештаја у свом коначном пакету документације – без нагађања, без „верујте ми“.

2. Да ли можете да произведете седло за нестандардну дебљину цеви или изолацију?

Да, ово је рутина за нас. Ви обезбеђујете стварни спољни пречник цеви (и спољашњи пречник изолације ако седло лежи на изолованој цеви), а ми обрађујемо радијус седла да одговара тој тачној димензији. Ово није савијена плоча која „изгледа близу“ – контактна површина је глодана до одређеног радијуса, обично са углом омотача између 120° и 180° у зависности од оптерећења и захтева за бочно ограничење. Такође можемо проширити висину седла на чисту изолацију и облогу без икаквог сечења на терену.

3. Да ли дајете оцене оптерећења и прорачуне напрезања за прилагођене склопове стубова?

Апсолутно. Наш инжењерски тим рутински врши провере вертикалног оптерећења, хоризонталног потиска и комбиноване провере напрезања према АСМЕ Б31.1, Б31.3 или коду одабраном у вашем пројекту. Доставићемо прорачунски лист који приказује проверу извијања стуба стуба, напрезање лежаја основне плоче, чврстоћу завара и затезање/смицање завртња према потреби. Ако ваш пројекат захтева независну верификацију, немамо проблема са радом са вашим именованим инжењером треће стране.

4. Које стандарде заваривања и контроле пратите за носаче од нерђајућег челика?

Све носиве заваре на седлима од нерђајућег стуба изводе квалификовани заваривачи који прате ВПС квалификован према АСМЕ Одељак ИКС. Типичан спој између седла и држача је жлеб са пуним продирањем завар, глатко брушен на прсту. У зависности од ваше спецификације, вршимо пенетрант боје (ПТ) или радиографију (РТ) на критичним завареним спојевима. Након заваривања, сваки нерђајући склоп се кисели и пасивира да би се уклонила топлотна нијанса и обновио пасивни слој хром оксида. Можете видети разлику: уједначена, сребрнаста површина без плаве промене боје око зоне заваривања.

5. Да ли могу да добијем постоље са подесивом висином и колико је прецизно подешавање висине?

Да, нудимо навојне подесиве стубове са распоредом навртки, који се обично користе тамо где је потребна прецизна елевација током врућег поравнања или где висина конструкцијског челика може да варира. Типични опсег подешавања је ±25 мм, а фини навој омогућава вертикалну прецизност од 1–2 мм. Након постављања, сигурносна матица се затегне и заварује како би се спречило померање током рада. Путања пуног оптерећења је механичка (смицање навоја), и ми димензионирамо стабло у складу са тим – нема ослањања на причврсни завар за изношење оптерећења.

6. Да ли су ваши носачи од нерђајућег челика погодни за хигијенска окружења или окружења за прање (храна, фармација)?

Да, и испоручили смо многе серије за ове апликације. Због хигијенских захтева, елиминишемо равне хоризонталне површине и пукотине где је то могуће, а монтажу завршавамо до минималне Ра 0,8 μм (32 μин) храпавости површине или електрополирамо ако је наведено. Такође користимо једињења против загријавања усаглашена са ФДА на навојима и избегавамо феритну контаминацију држећи све алате и радне површине посвећене нерђајућем материјалу. Пакет документације може укључивати извештаје о храпавости површине и детаљне сертификате о чишћењу.

7. Коју документацију ћу добити уз своју поруџбину?

Стандардна пошиљка укључује:

Потпуни извештај о инспекцији димензија који показује стварне у односу на димензије цртежа

ЕН 10204 3.1 сертификати материјала за све делове од нерђајућег челика

ПМИ извештај (за верификацију легуре)

Мапа заваривања и НДЕ извештаји (ПТ/РТ по потреби)

Сертификат за кисељење и пасивирање

Декларација о усаглашености и листа паковања са топлотним бројевима

Такође можемо да обезбедимо књиге података састављене у специфичном формату вашег пројекта. Око 80% наших поруџбина подршке од нерђајућег челика сада укључује барем основни МДР (Мануфацтурер’с Дата Рецорд).

8. Које је реално време испоруке за серију прилагођених седла за стубове од нерђајућег челика?

За количине од 5 до 50 комада са прилагођеним димензијама и стандардним материјалом 304/316Л, наше типично време испоруке је 20-30 радних дана од одобрења цртежа. Веће поруџбине или оне које захтевају дуплекс нерђајући челик могу се продужити на 35–45 дана. Ако сте на критичној временској линији, можемо да разговарамо о убрзању – често можемо скратити за 5–7 радних дана резервисањем материјала и изменама смена, али увек ћемо бити транспарентни у погледу тога шта је изводљиво без угрожавања квалитета завара или корака инспекције.
