Термички ефикасни претходно изоловани носачи цеви за очување топлоте и брзу инсталацију на терену

Ако сте икада прошли поред линије за охлађену воду током влажног дана и приметили мокру мрљу око носача цеви, видели сте тачно шта је унапред изоловани носач цеви дизајниран да спречи. АтТиансхун, правимо ове носаче за хладне водове, криогене цевоводе и топле процесне линије где изолација мора да остане непрекидна кроз тачку подршке. Преко 14 година смо их испоручивали у ЛНГ терминале, постројења за даљинско хлађење, постројења за прераду хране и било где другде где се сусрећу хладна цев и амбијентални ваздух.

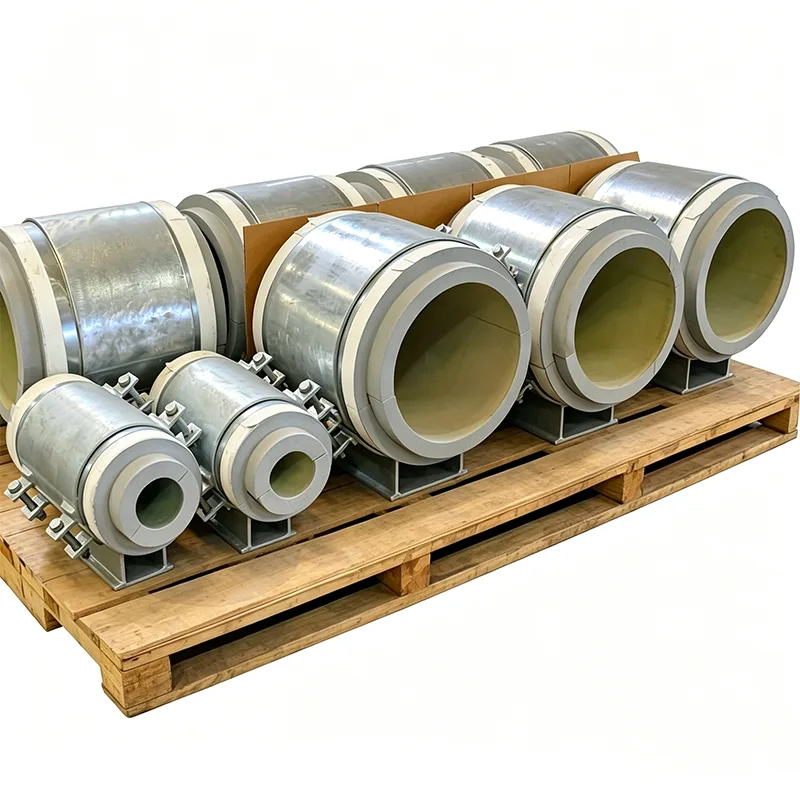

Стандардна цевна папуча или носач цеви добро функционише за неизоловане водове, али у тренутку када додате изолацију, стварате проблем: тачка подршке постаје топлотни мост. На хладној линији то значи кондензацију, накупљање леда и на крају корозију. На врућој линији, то је пут за цурење топлоте право у конструкцијски челик. Предизоловани носач цеви решава ово уграђивањем крутог изолационог блока унутар саме потпорне ципеле — цев остаје изолована, оптерећење се преноси, а тачка росе остаје тамо где припада.

Предизоловани носачи цеви нису само изолација са металним држачем око њих. Они су носиви структурни елементи и морају да подносе исту тежину, кретање и повремена ударна оптерећења као и свака папуча за цеви. На вертикалним стазама где линија такође треба да апсорбује топлотно кретање, често их испоручујемо заједноопружне вешалицеиливаријабилни опружни ослонци. На дугим хоризонталним регалима, они раде заједно са сталним опругама на критичним тачкама спајања, осигуравајући да је хладна цев свуда потпуно ослоњена и потпуно изолована.

Стандарди по којима производимо

АНСИ/МСС СП‑58 – Ослонци за цеви и вешалице

АСМЕ Б31.3 и Б31.1 – Процесни и енергетски цевовод

ЕН 13480 – Метални индустријски цевоводи (где је применљиво)

ГБ/Т 17116 – Кинески стандард за носаче цеви

Наш фабрички систем квалитета је сертификован према ИСО 9001:2015 и обезбеђујемо потпуну следљивост материјала са сваком поруџбином. За ЛНГ и криогене пројекте, такође можемо укључити сертификате о испитивању на удар на ниским температурама за челичне компоненте.

Уобичајена питања

П1: Како да знам која дебљина изолације ми је потребна?

Дебљина изолације носача треба да одговара дебљини изолације цеви, или да буде нешто мања (али не много) како би се избегло стварање зазора. Ако ваша цев има 80 мм пенастог стакла, ставићемо најмање 70-80 мм изолације унутар ципеле. Тачан број зависи од захтева за топлотном проводљивошћу и ризика од површинске кондензације. Пошаљите нам вашу спецификацију изолације, а ми ћемо је ускладити.

П2: Могу ли предизоловани носачи цеви да поднесу вруће линије или су само за хладне?

И једно и друго. Они спречавају губитак топлоте на водовима паре и топлог уља, као што спречавају кондензацију на хладним водовима. За апликације на високим температурама изнад 200°Ц, бирамо изолационе материјале попут минералне вуне или калцијум силиката који се неће разградити на повишеним температурама.

П3: Да ли се ови носачи могу заварити на терену или долазе као комплетан склоп?

Наши предизоловани носачи се обично испоручују као комплетан склоп спреман за заваривање или стезање на цев. Изолациони блок је претходно причвршћен за челично седло, а парна баријера је фабрички запечаћена. Ово штеди огромну количину рада на терену у поређењу са изградњом изолационе кутије око стандардне ципеле на лицу места.

П4: Можете ли дизајнирати клизни предизоловани носач цеви?

Да. Везимо ПТФЕ клизну плочу на доњу страну основне плоче или обезбеђујемо површину од полираног нерђајућег челика. Ово омогућава да се цев помера аксијално док остаје потпуно изолована. Такође нудимо вођене верзије са бочним граничницима, дизајниране према вашим захтевима кретања напрезања цеви.

П5: Како их шаљете без оштећења изолације?

Изолациони блок је увучен унутар челичног седла и заштићен основном плочом. Такође додајемо привремену заштиту ивица и пакујемо сваки носач у дрвену гајбу или на палету са пеном око изолације. Испоручили смо хиљаде таквих на Блиски исток и југоисточну Азију, а изолација оштећена кондензацијом није проблем који видимо.

Тестирање и осигурање квалитета

Сваки предизоловани носач цеви пролази кроз провере које превазилазе инспекцију димензија:

Провера чврстоће на притисак изолационе серије

Тест упијања воде за пене са затвореним ћелијама (према АСТМ Ц272 или слично)

Интегритет споја између изолације и челичног седла (визуелно и механичко испитивање славином)

Провера димензија радијуса седла, равности основе и поравнања рупа за вијке

Инспекција континуитета парне баријере

Тест носивости при пуној монтажи за критичне или прототипне поруџбине

Документација укључује сертификате материјала за челик и изолацију, резиме испитивања и фото запис сваког означеног носача пре паковања.

Прилагођавање које пружамо

Предизоловани носачи цеви су скоро увек прилагођени. Неке од варијација које смо произвели:

Превелика седла за ЛНГ цев великог пречника (до 60")

Вертикални носачи успона са интегрисаним изолационим блоком

Предизоловани носачи типа анкера за фиксне тачке

Ватроотпорна изолација (минерална вуна или интумесцентна пена) за ватроотпорне зоне

Седла и окови од нерђајућег челика за приобалне или приобалне инсталације

Дизајн подељене шкољке за накнадну уградњу на постојеће линије без сечења

Не морате да постављате своју изолацију око наше подршке. Изградићемо подршку око ваше изолације.

Ствари које смо научили из стварних инсталација

Увек узмите у обзир парну баријеру. На хладним водовима, влага ће пронаћи свој пут до изолационог блока ако заптивка није савршена, а када је изолација мокра, њене топлотне перформансе опадају са литице. Посебно водимо рачуна о заптивање ивица и препоручујемо тиму на градилишту да прегледа баријеру пре и после заваривања.

У вертикалним цевоводима, предизоловани носач цеви може захтевати другачији распоред преноса оптерећења од хоризонталног. Изолациони блок носи пуну тежину у компресији за хоризонталне водове, али за вертикалне линије, носач често треба челични смичући прстен који улази кроз изолацију. Ово можемо укључити у дизајн.

Ако ће цев бити хидротестирана, узмите у обзир да ће цев током теста бити на температури околине и да се може знојити. То је нормално, али то је такође први пут да многи тимови сајтова виде кондензацију на подршци. Напомена у упутству за инсталацију која објашњава ово може уштедети много непотребних упита.

Приликом наручивања, дајте нам распоред цеви, врсту и дебљину изолације, као и кретање дизајна (ако је клизна). Ове три тачке података нам омогућавају да предложимо технички исправан дизајн у првом цитату, без напред-назад.

Зашто Тиансхун за предизоловане носаче цеви?

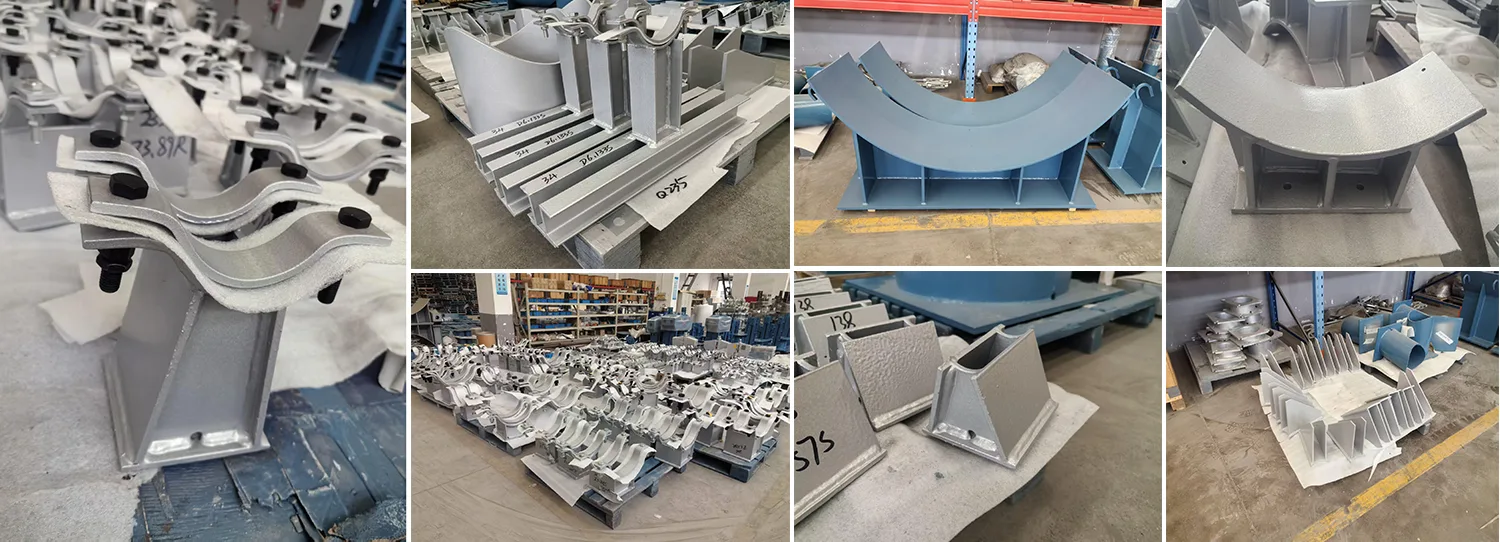

Предизоловани носач цеви налази се на раскрсници конструкцијског инжењеринга и топлотног дизајна. Погрешите било који део и носач ће или механички отказати или ће упијати влагу и престати да изолује. Оба дела исправљамо већ 14 година, а наша фабрика у Јангџоу има производну линију постављену да их ефикасно направи — од сечења челичног седла до лепљења изолације и заптивања парне баријере.

Преко 70% наших поруџбина долази од купаца који су нас једном тестирали и стално се враћали. Предизоловане носаче испоручујемо широм света, често у пакету са нашим носачима за цеви, опругама и сталним носачима за опруге, тако да цео пакет носача цеви стиже заједно, означен и спреман за уградњу.

Ако ваш следећи пројекат има хладне водове, криогене водове или изоловане вруће водове којима је потребна одговарајућа топлотна изолација на тачкама подршке, пошаљите нам своју спецификацију изолације и листу подршке за цеви. Ми ћемо израдити фабричку директну понуду са јасним распоредом испоруке. Као и увек, добродошли сте да посетите нашу фабрику и погледате како правимо и тестирамо ове носаче пре него што се испоруче.
