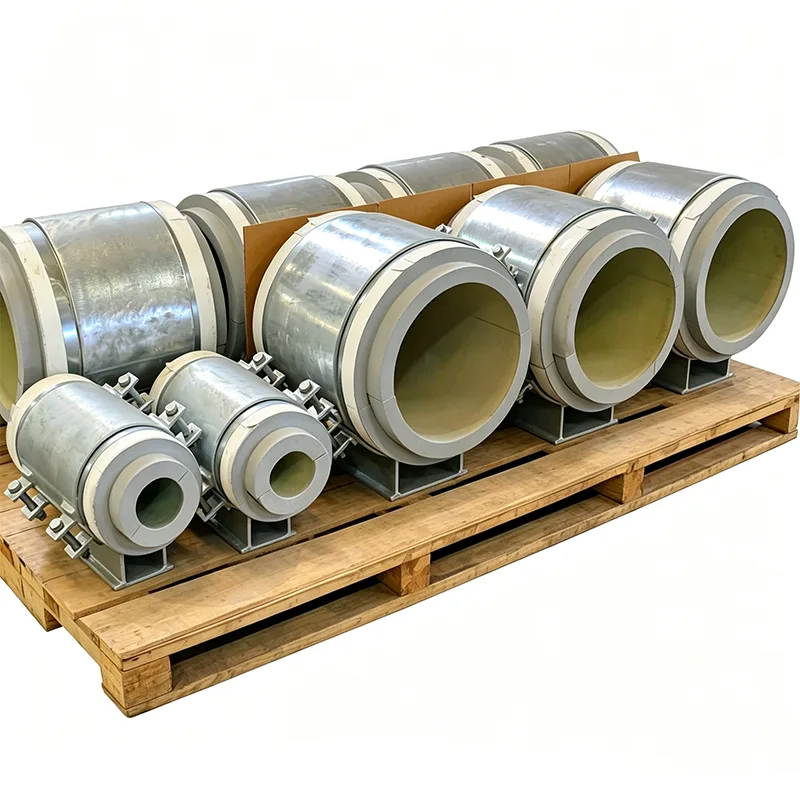

Предизоловани носачи цеви за нафту и гас

Нафтоводи и гасоводи се крећу више од самог производа. Они покрећу нафту склону воску која мора да остане изнад тачке течења, влажни гас који може да формира корозивне хидрате на хладном месту и кондензат под високим притиском који кружи кроз брзе промене температуре. У овим услугама, неизоловани носач цеви је више од цурења енергије – то је ризик за безбедност процеса и почетна тачка корозије. Правилно претходно изоловани носач елиминише мост хладноће, интегрише паронепропусни омотач и стиже на локацију као један склоп тестиран на оптерећење. Нема изолације произведене на терену. Без нагађања.

Иангзхоу Тиансхун је испоручио претходно изоловане носаче за узводне, средње и низводне пројекте нафте и гаса од 2012. Наши склопови су тренутно у функцији на пустињским производним разводницима, узлазним платформама на мору и линијама за праћење рафинеријске паре у преко 45 земаља. Израђујемо их да би се носили са специфичним изазовима који издвајају цеви за нафту и гас: кисели сервисни материјали, издржљивост у млазној ватри и изолација која се неће деградирати када се угљоводоници упију у њих.

Материјали одабрани за кисела и корозивна окружења

У постројењу за нафту и гас, челик за подршку може бити изложен Х₂С, хлоридима и ваздуху пуном соли - понекад све три одједном. Не ризикујемо са одабиром материјала. За апликације са киселим услугама набављамо плоче и делове од угљеничног челика који су ХИЦ-тестирани (пукотине изазване водоником) према НАЦЕ ТМ0284, а готови носач се може испоручити у потпуној сагласности са НАЦЕ МР0175 / ИСО 15156. Тамо где су хлориди главна брига — оффсхоре сталне терминале16 подржавамо горње стране сталне конструкције на мору. и А4-80 вијцима, уклањајући ризик од галванске корозије.

Сам изолациони блок је затворене ћелије да се одупре апсорпцији угљоводоника. За водове који преносе сирово уље, кондензат или лож уље, избегавамо материјале отворених ћелија који би упијали уље и губили термичке перформансе. Ћелијско стакло и ПИР високе густине су наши подразумевани избори, тестирани на хемијску компатибилност са очекиваном изложеношћу просипању.

Одржавање топлоте тамо где је потребно процесу

Предизоловани носачи цеви за нафту и гас не раде увек на температурама паре, али се често загревају или прате како би садржај могао да тече. Подлога која омогућава да топлота побегне у једном тренутку може да изазове локализовано хлађење које доводи до таложења воска, формирања хидрата или повећања вискозитета. Наши предизоловани носачи користе носиви изолациони блок одабран за специфичну пројектовану температуру:

Температура испод нуле до 85°Ц: ПИР високе густине за хладне кутије за прераду гаса, складиштење ТНГ-а и јединице за дехидратацију охлађене воде до гаса.

До 140°Ц: ПИР са повишеном температуром за трасиране линије сирове нафте и системе топле нафте.

До 400°Ц: калцијум силикат за водове битумена праћене паром, грејаче термалног уља и цевоводе процеса рафинерије.

Дебљина блока тачно одговара спецификацији изолације цеви, а чврстоћа на притисак се проверава у односу на пуно оптерећење хидротестом — јер блок који се згњечи током пуштања у рад неће ништа изоловати.

Заштита од пожара која купује време

На платформи на мору или у постројењу за гас, потпорни склоп који се сруши током пожара уклања ограничења са цеви, што потенцијално доводи до пуцања и ескалације. Пасивну противпожарну заштиту можемо интегрисати директно у претходно изоловани носач: интумесцентна или ендотермна простирка је везана за челичну подлогу и бочне зидове испод облоге, а склоп може бити сертификован да одржава интегритет носивости током дефинисаног периода под млазном ватром (ИСО 22899) или уз ватру целулозе84 (ИСО 83). Ово претвара подршку у део сигурносног система, а не само у компоненту за уштеду енергије.

Фабрички интегрисана парна баријера елиминише ЦУИ ризике на локацији

Корозија испод изолације је најскупља инспекција и поправка на многим нафтним и гасним постројењима. Скоро увек почиње од продирања потпоре где је парна баријера ручно исечена и запечаћена траком која губи адхезију после неколико лета. Наши носачи долазе са непрекидним металним заптивним прстеном фабрички завареним за тело носача. Екипа на градилишту поставља изолациони омотач цеви право на ову крагну и заптива је одређеним лепком или траком за компресију. Резултат је пароотпоран прелаз који се може визуелно прегледати споља - и који се неће отворити две године касније.

Документација спремна за сваког ревизора

Сваки предизоловани носач цеви за нафту и гас који испоручујемо за пројекат нафте и гаса укључује:

ЕН 10204 Сертификати о материјалу типа 3.1 са резултатима ХИЦ испитивања где је назначена кисела услуга.

Подаци о изолационим блоковима са чврстоћом на притисак, топлотном проводљивошћу и степеном пожара.

НДТ извештаји за све заварене спојеве, укључујући ПТ/МТ и радиографију ако се захтева.

Сертификати о завршној инспекцији димензија и тесту оптерећења.

ЦЕ ознака и Декларација о перформансама према ЕУ 305/2011 где је применљиво.

Типичне примене за нафту и гас

Производни колектори и сабирне линије на ушћу бунара (на копну и на мору)

Јединице за дехидратацију и уклањање киселих гасова

Цевоводи за складиштење и пренос ТНГ и НГЛ

Процесне јединице рафинерије: дестилација сирове нафте, хидрокрекинг, реформинг

Водови загрејани битуменом и тешким уљем

Горње стране платформе и ФПСО процесни модули

Зашто Тиансхун за предизоловане носаче од нафте и гаса?

Разумемо да је спецификација подршке за нафту и гас густа са материјалним захтевима, клаузулама усаглашености НАЦЕ-а и захтевима за заштиту од пожара. Наши инжењери читају те спецификације ред по ред пре него што направе један цртеж. Можемо да упоредимо вашу класу цеви, стандард изолације и конструктивно оптерећење да бисмо испоручили један склоп који проверава сваку кутију — и поткрепимо га документацијом да то докажемо. Преко 70% наших клијената се враћа на следећи пројекат, што је најјаче сведочанство које можемо да понудимо.

ФАК

П: Да ли се ваши носачи могу користити у окружењима са киселим услугама?

О: Да. Ми испоручујемо носаче са ХИЦ-тестираним челиком и усаглашеношћу са НАЦЕ МР0175/ИСО 15156 за примену киселог гаса и сирове нафте.

П: Да ли нудите верзије отпорне на ватру?

О: Да. Можемо да интегришемо пасивну противпожарну заштиту оцењену за млазну ватру (Х-60 или Ј-60) или целулозну ватру, одржавајући интегритет носивости током назначеног периода.

П: Како спречавате да изолација апсорбује уље или хемикалије?

О: Користимо материјале са затвореним ћелијама као што су ћелијско стакло или ПИР који су отпорни на апсорпцију течних угљоводоника. Изолација отворених ћелија никада није наведена за нафту и гас без заштитне баријере.

П: Да ли носачи могу да издрже висока оптерећења од цеви са тешким зидовима?

О: Апсолутно. Израчунавамо притисак лежаја и под условима рада иу условима хидротестирања и у складу са тим бирамо разред изолационог блока.
