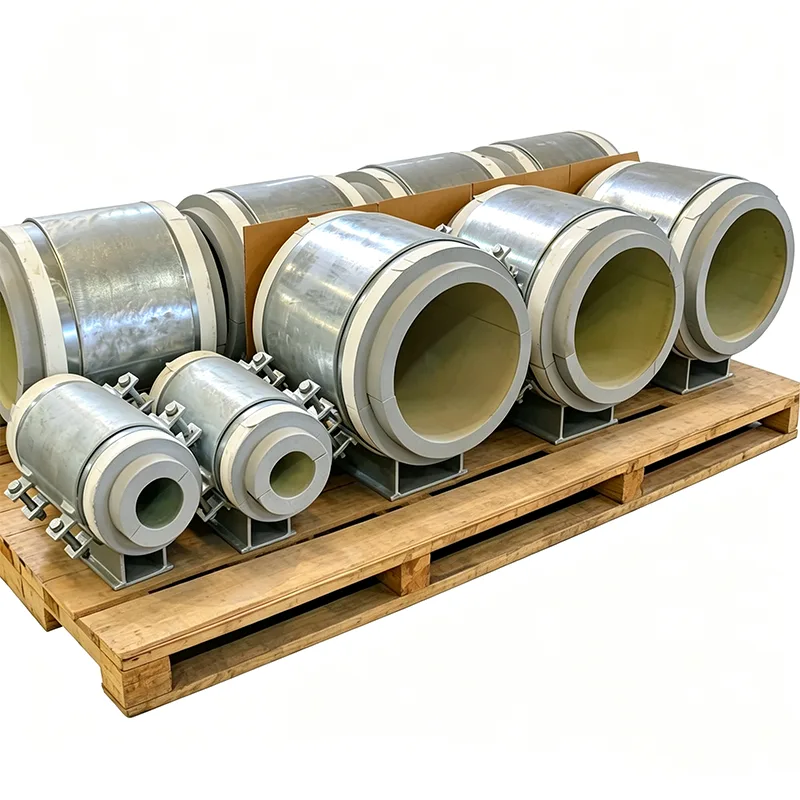

Предизоловани клизни носач цеви

Цев која се шири и скупља под температурним променама треба да се креће на својим ослонцима. Цев која мора да остане изолована захтева непрекинути топлотни омотач. Задовољавање оба захтева на истој тачки ослонца обично значи инсталирање засебне клизне плоче и затим сечење изолације око ње на лицу места — секвенца која оставља простор за неусклађеност, компримовану изолацију и непоуздану парну заптивку. Предизоловани клизни носач цеви решава ово интеграцијом клизног механизма и изолационог блока у једну, фабрички састављену јединицу која стиже на локацију спремна да прихвати цев и суседну изолацију.

Ове интегрисане клизне носаче производимо у нашој фабрици у Јангџоуу од 2012. године, за парне водове, мреже за хладну воду и криогене цеви за пренос у преко 45 земаља. Сваки склоп је дизајниран тако да се цев слободно креће, изолација остаје нетакнута, а носећи челик остаје на безбедној температури.

Како функције клизања и изолације раде заједно

Тело носача садржи крути изолациони блок високе густине који преноси оптерећење цеви са седла на основну плочу. Ниједан метал не додирује метал кроз пут оптерећења: сама изолација делује као термички прекид. Испод изолационог блока, клизни пар са малим трењем је прецизно позициониран током производње.

Горња клизна компонента је полирани лим од нерђајућег челика причвршћен за доњу страну изолационог блока или за међуплочу за ширење оптерећења.

Доња клизна компонента је ПТФЕ или графитом импрегнирана подлога причвршћена на врх челичне основне плоче.

Цео интерфејс клизача је затворен у потпорном телу, заштићен од грађевинске прашине, песка од ветра и влаге која може повећати трење или изазвати корозију током времена.

Површина клизача и дужина путовања се израчунавају на основу података о анализи напрезања цеви. Додамо великодушну маргину изнад максималног очекиваног померања, тако да чак и необичан прелазни процес неће гурнути подршку изван предвиђеног опсега.

Изолација која ради на вашој радној температури

Материјал изолационог блока се бира за специфичне термичке услове ваше линије, а не из залиха за све. Наше стандардне опције материјала укључују:

ПИР високе густине (полиизоцијанурат): за расхлађену воду, слану воду и хладне услуге до -50°Ц.

Ћелијско стакло: за криогене примене до -196°Ц где је непропусност влаге критична.

Калцијум силикат: за пару, врело уље и процесне линије до 650°Ц.

Плоче на бази перлита или микропорозне: за апликације које захтевају веома ниску топлотну проводљивост на екстремним температурама.

Сваки блок је машински обрађен тако да одговара пречнику цеви и дебљини изолације која је одређена за пројекат. Његова чврстоћа на притисак је верификована у односу на пуно оптерећење хидротестом, а не само на радну тежину, како би се спречило гњечење током пуштања у рад.

Парна баријера која се не прекида

Тело металне ципеле је израђено са интегрисаном заптивном прирубницом. Када екипа на градилишту поставља изолацију цеви и спољну облогу, доводи парну баријеру директно на ову прирубницу и залепи је лепком или траком. Резултат је непрекидна коверта која се може прегледати и која пролази право кроз локацију за подршку — без празнина, без ручно исечених закрпа, без ослањања само на мастику која се наноси на месту.

Документација и поузданост

Сваки претходно изоловани носач клизача се испоручује са комплетном документацијом:

ЕН 10204 Сертификати типа 3.1 за све челичне делове.

Технички листови изолационог материјала са вредностима топлотне проводљивости и чврстоће на притисак на пројектованој температури.

Сертификати коефицијента трења клизних плоча, верификовани лабораторијским испитивањем.

Извештаји о димензијама који потврђују опсег путовања, дебљину блока и димензије основне плоче.

Уобичајене апликације

Регали за цеви за пару и кондензат у електранама и индустријским објектима.

Линије за хлађену воду и даљинско хлађење где су клизни носачи постављени на дугим равним стазама.

Криогене цевне галерије где термичка контракција захтева поуздану клизну површину са малим трењем.

Сваки изоловани систем цевовода где би клизне плоче монтиране на терену успориле постављање изолације и створиле потешкоће при инспекцији.

Зашто Тиансхун?

Клизни носач који везује или дроби своју изолацију након неколико термичких циклуса није клизни носач - то је будући налог за поправку. Наш приступ интегрисан у фабрику елиминише варијабилност монтаже на терену и осигурава да су клизне површине поравнате, да је изолациони блок у потпуности подржан, а парна баријера може бити изведена чисто од стране тима градилишта. Са преко 70% поновљене пословне и инжењерске подршке која почиње од ваше изометрије, ми испоручујемо производ који ради предвидљиво од првог загревања до последњег.

ФАК

П: Може ли се површина клизача заменити ако се истроши?

О: Клизне површине су затворене и спојене унутар фабричког склопа, тако да замена на терену није практична. Материјали које користимо су оцењени за деценије кретања под пројектованим оптерећењима, а уз сваку поруџбину пружамо податке о тесту трења.

П: Који температурни опсег је покривен?

О: Од -196°Ц (ћелијско стакло) до +650°Ц (калцијум силикат). Више температуре могу да се издрже специјалним материјалима — контактирајте наш инжењерски тим.

П: Како спречити да се изолациони блок скрати клизећим дејством?

О: Клизна раван се налази испод изолационог блока, а крута плоча за расподелу оптерећења раздваја их. Изолација доживљава само тлачно оптерећење; силе клизања се преносе директно између металних површина.

П: Могу ли добити клизни носач који такође води цев бочно?

О: Да. Можемо додати интегралне водеће плоче на потпорно тело, омогућавајући аксијално померање уз задржавање бочног померања.
