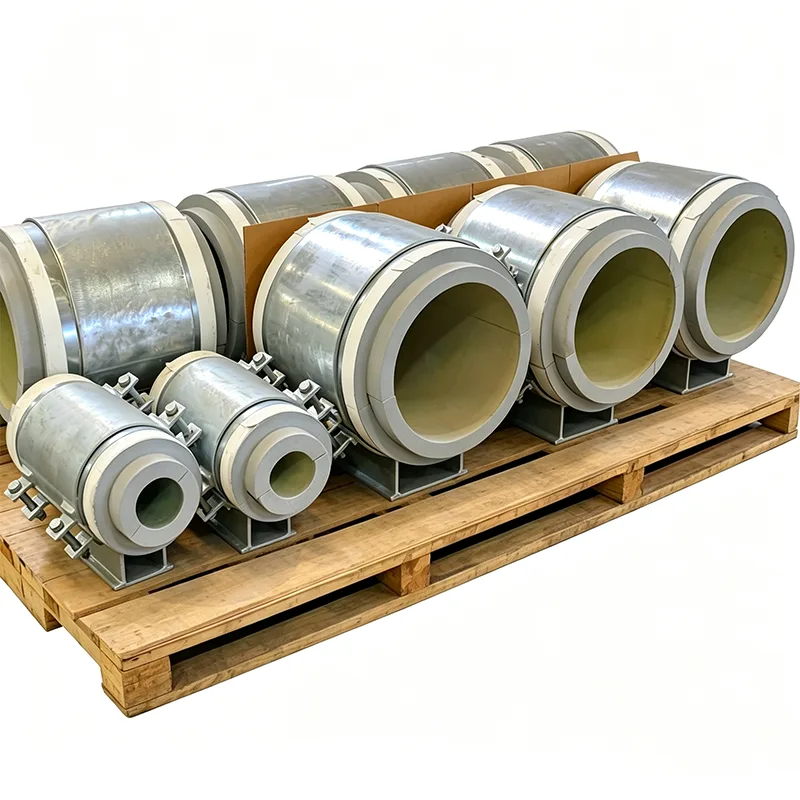

Предизоловани носачи цеви монтирани на основу

Изолација која се производи на терену око носача цеви ствара слабе тачке у било ком претходно изолованом систему. Предизоловани носачи цеви Иангзхоу Тиансхун-а долазе као једна фабрички направљена јединица са потпуно инкапсулираним изолационим блоком, интегрисаном парном баријером и опционим клизним плочама — смањују рад на градилишту, елиминишу топлотне мостове и убрзавају инсталацију. Затражите понуду, пошаљите спецификацију изолације или разговарајте о захтевима вашег пројекта.

У пројекту унапред изолованих цевовода — даљинско грејање, мреже за хлађење или индустријске топле и хладне линије — изолациони систем је јак онолико колико је јака његова најслабија тачка. Локације подршке су обично та слаба тачка. Изолација на терену око ципеле за цеви, сечење материјала блокова на величину и заптивање парне баријере у незгодним положајима захтева време, у великој мери зависи од вештине инсталатера и тешко је правилно прегледати када се облога настави.

Предизоловани носачи цеви монтирани на основу елиминишу тај рад на локацији. Носиви изолациони блок је фабрички спојен унутар металног потпорног тела и запечаћен у непрекидној кошуљици пре него што икада напусти нашу фабрику. Склоп стиже на градилиште као једна јединица спремна за уградњу: причврстите је за темељ или челичну конструкцију, положите цев и повежите суседну изолацију цеви директно на уграђену заптивну крагну носача. Ове носаче производимо у нашем погону у Јангџоуу од 2012. године, за пројекте у којима се не може преговарати о доследности, брзини и дугорочним перформансама изолације.

Шта добијате у једној фабрички направљеној монтажи

Сваки предизоловани носач цеви монтиран на основу састоји се од три интегрисана слоја:

Чврста челична основна плоча са претходно избушеним рупама за сидрене вијке, димензионисане према вашим структуралним оптерећењима и сеизмичким захтевима.

Изолациони блок високе густине, изабран за радну температуру, потпуно заробљен унутар металног тела. За топле услуге до 140°Ц, обично користимо полиуретан високе густине (ПУР) или полиизоцијанурат (ПИР). За охлађену воду и примену испод нуле користи се стакло са затвореним ћелијама или ПИР са ниским температурама.

Колевка или седло за цеви које распоређује оптерећење на изолациони блок, механички фиксирано да спречи ротацију или подизање. Колевка је дизајнирана са радијусом који одговара спољашњем пречнику цеви и укључује заштитну облогу за спречавање оштећења премаза.

Цео метални склоп је стандардно топло поцинкован, а нерђајући челик је доступан за корозивна окружења. Пошто је изолациони блок спојен у контролисаним фабричким условима, путања тлачног оптерећења је савршено окомита и нема ваздушних празнина који би омогућили конвективни губитак топлоте или миграцију влаге током времена.

Нема топлотних мостова, нема цурења паре

Дефинишућа карактеристика овог носача је да се челична основна плоча и постоље цеви никада не додирују. Изолациони блок носи пуну тежину цеви и делује као термички прекид. На хладној цеви, то значи да се на основној плочи или конструкционом челику испод ње не ствара мраз. На врућој цеви то значи да се темељ не губи топлота.

За парну баријеру производимо носач са интегрисаном металном заптивном прирубницом око периметра. Изолациони омотач цеви који се примењује на месту - било да је у питању спирално намотани метални лим или термоскупљајућа чаура - належе на ову прирубницу и запечаћен је лепком или траком, стварајући непрекидну парну заптивку која се може прегледати. Такође смо претходно исекли секундарну изолацију око потпорног тела тако да екипе на градилишту не морају да мењају сегменте изолације у ходу.

Када треба да се деси кретање на ослонцу

У многим предизолованим линијама, цев треба да клизи кроз ослонац док се шири и скупља. Можемо да интегришемо клизну површину са малим трењем у носач постављен на основу без угрожавања изолације. Полирани лим од нерђајућег челика је везан за доњу страну изолационог блока, упарен са ПТФЕ или графитном подлогом на врху основне плоче. Цео склоп клизача је затворен унутар затвореног потпорног тела, тако да прашина или влага не могу да дођу до клизних површина. Опсег пројектованог померања је израчунат тако да одговара вашој анализи напрезања цеви, са великодушном сигурносном маргином.

Документација која одговара квалитету производа

Свака унапред изолована наруџба за подршку од Тиансхун-а укључује:

ЕН 10204 Сертификати материјала типа 3.1 за сав конструкциони челик и вијке.

Технички листови изолационог материјала који наводе топлотну проводљивост, чврстоћу на притисак и пропустљивост водене паре на пројектованој температури.

Извештаји о инспекцији димензија који потврђују дебљину блока, димензије основне плоче и укупну висину и поравнање склопа.

Фабрички производни записи показују услове околине током лепљења и очвршћавања, који су критични за дуготрајни интегритет адхезије.

Типичне апликације

Мреже даљинског грејања и хлађења, где су предизоловани цевни системи стандардни

Укопани и надземни предизоловани регали за цеви у индустријским постројењима

ЛНГ и криогене цеви где фабрички затворена парна баријера значајно смањује кашњења у пуштању у рад

Прехрамбени и фармацеутски објекти који захтевају хигијенске потпорне површине које се могу чистити

Сваки пројекат где је смањење изолационог рада на лицу места мерљиви трошак и корист од распореда

Зашто одабрати Тиансхун за претходно изоловане носаче?

Не третирамо изолацију као накнадну мисао и не стављамо једноставно блок у стандардну ципелу. Наш интерни инжењерски тим узима ваше величине цеви, спецификације изолације и структурна оптерећења и конфигурише сваки носач тако да изолациони блок ради у оквиру дозвољеног притиска на притисак, парну баријеру може да изведе екипа градилишта без импровизације, а основна плоча одговара вашем цивилном или структурном челичном распореду. Овај приступ заснован на дизајну, у комбинацији са нашим 14 година искуства и стопом понављања наруџби изнад 70%, осигурава да добијете подршку која одржава топлоту тамо где јој је место и кондензацију.

ФАК

П: Може ли се изолациони блок заменити ако је оштећен?

О: Спојен је и инкапсулиран, што чини замену на терену непрактичном. Препоручујемо да наручите резервни склоп за критичне локације. Робусно челично тело минимизира ризик од оштећења током руковања.

П: Који температурни опсег покривају ови носачи?

О: Од -196°Ц до +140°Ц за стандардне комбинације ПИР/ћелијско стакло. За више температуре могу се користити блокови калцијум силиката.

П: Да ли треба да обезбедим сопствену клизну плочу?

О: Не. Можемо да интегришемо клизну плочу током производње, а клизна површина остаје затворена унутар потпорног тела.

П: Како да запечатим изолацију цеви за вашу потпору?

О: Обезбеђујемо металну заптивну огрлицу свуда око носача. Ваш тим на локацији једноставно причврсти изолациони омотач цеви до ове крагне и запечати је стандардном лепљивом траком или мастиком.

П: Који стандарди се примењују?

О: Израда челика према МСС СП-58/69. Изолациони блокови су у складу са ЕН 14305 (ћелијско стакло) или ЕН 13165 (ПУР/ПИР). Такође можемо испунити специфичне шифре пројекта као што је ЕН 253 за цеви даљинског грејања.
