Подршка за опругуигра кључну улогу у контроли тежине цеви, топлотног кретања и вибрација у захтевним индустријским системима цевовода. Тиансхун обезбеђује пројектована решења за вешалице са опругама са оптерећењем од 10 Н до 100.000 Н и могућношћу померања до 200 мм, подржавајући апликације у електроенергетским, петрохемијским, ЛНГ, рафинеријама, грејним, фармацеутским и прехрамбеним постројењима.
Правилно одабрани носач опруге омогућава безбедно кретање система цевовода како се радна температура мења уз одржавање контролисане вертикалне подршке. За разлику од крутих вешалица, системи засновани на опругама могу да прилагоде топлотну експанзију и контракцију, ефикасније распоређују оптерећење и помажу у смањењу стреса који се преноси на цеви и прикључену опрему. Тиансхун производи склопове за вјешалице за опруге користећи опружне челике као што су 60Си2МнА и 50ЦрВА, са опцијама за кућишта од угљеничног челика, заштитним премазима, прилагођеним везама и захтјевима за оптерећење и помјерање специфичним за пројекат. Разумевање структуре, принципа рада, спецификација, захтева за тестирање и услова примене је од суштинског значаја када се бира подршка за индустријски цевовод.
Садржај
Како функционише подупирач за вешалицу?
Које су главне предности перформанси?
Које техничке параметре инжењери треба да провере?
Где се користе носачи за вешалице?
Променљива наспрам константне опружне подршке
Како се тестирају носачи за вјешалице?
Набавите прилагођено решење за вешалицу
Шта је ослонац за вешалицу?

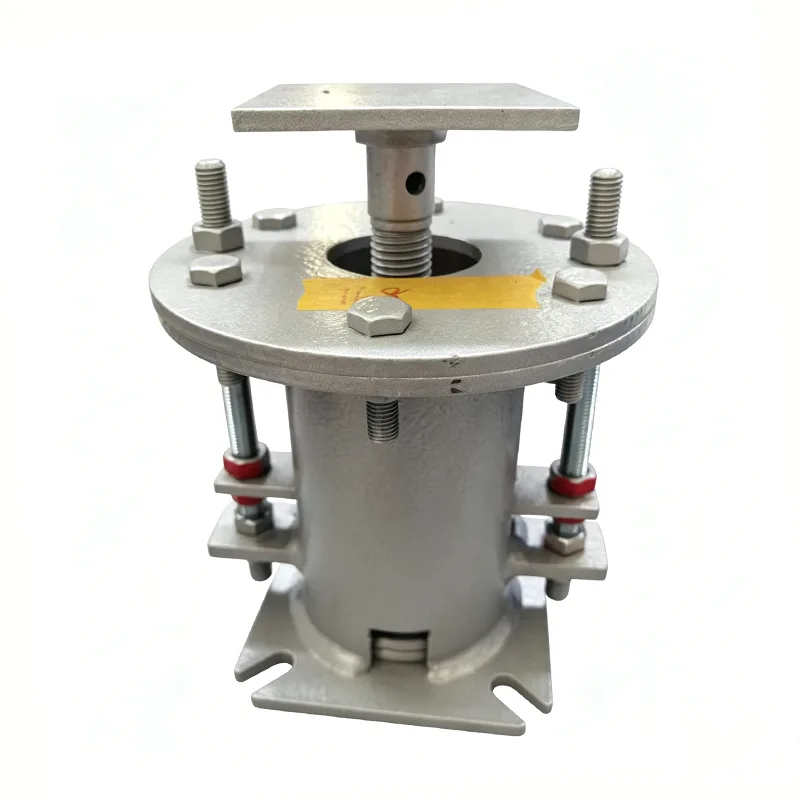

Носач опруге је механички ослонац цевовода дизајниран да носи тежину цевовода, а истовремено омогућава контролисано вертикално кретање. Користи еластично понашање опруге да би се прилагодио покретима изазваним променама температуре, радним оптерећењима и другим условима рада.
Када се процесна цев загреје, може се проширити и померити из свог хладног положаја. Када се охлади, цев се скупља. Крути ослонац може ограничити ово кретање и потенцијално створити додатно напрезање цеви. Правилно конструисана опружна вешалица пружа потпорну силу, док омогућава да се цев помера у оквиру предвиђеног опсега кретања.
Ово чини носаче засноване на опругама посебно корисним за парне водове, високотемпературне процесне цевоводе, системе за производњу енергије, петрохемијске објекте, рафинерије и друге инсталације где се термичко померање мора узети у обзир током пројектовања напрезања цеви.
За инжењере пројекта, носач не би требало да се бира само према номиналној величини цеви. Радно оптерећење, топло и хладно оптерећење, очекивано кретање, правац уградње, температура, димензије прикључка и применљиви стандарди дизајна, све то треба да се процени.
Како функционише подупирач за вешалицу?
Основни принцип рада је једноставан: склоп опруге генерише контролисану потпорну силу док дозвољава вертикално померање цеви.
- Оптерећење цеви се преноси:Вешалица преноси део тежине цеви и радног оптерећења на носећу конструкцију.
- Промене температуре изазивају кретање:Како се цевовод загрева или хлади, топлотна експанзија или контракција изазива вертикално померање.
- Пролеће одговара:Опруга се сабија или растеже према правцу и величини кретања.
- Кретање остаје контролисано:Ослонац прилагођава пројектовано померање уместо да гура цев у фиксни положај.
- Оптерећење је распоређено:Исправан избор носача помаже у спречавању прекомерног локализованог оптерећења на носачима цеви и прикљученој опреми.
У практичном дизајну цевовода, опружна вешалица ради као део већег потпорног система. Цијевне ципеле, крути ослонци, водилице, анкери и друге компоненте могу се користити заједно у складу са анализом напрезања цевовода и захтјевима пројекта.
Које су главне компоненте?
Поузданост опруге зависи од интеракције између њеног склопа опруге, кућишта, механизма за подешавање и хардвера за повезивање. Типична конфигурација укључује следеће компоненте:
| Компонента | Примарна функција | Типичан материјал или карактеристика |
|---|---|---|
| Пролећна скупштина | Пружа контролисану потпорну силу и прилагођава кретање | 60Си2МнА или 50ЦрВА опружни челик |
| Становање | Штити и позиционира склоп опруге | К235Б или К345Б угљенични челик |
| Вијак за подешавање | Омогућава подешавање оптерећења и висине током инсталације | Челична конструкција специфична за пројекат |
| Штап за вешање и додаци | Повезује носач са цевоводом и конструкцијом | Одабрано према захтевима пројекта |
| Индикатор померања | Приказује стварну позицију кретања | Јасно видљива калибрирана индикација |
Димензије прикључка и прибор се могу прилагодити када стандардне конфигурације не одговарају условима инсталације. Ово је посебно важно за пројекте накнадне уградње или сложене регале за цеви где је расположиви простор за инсталацију ограничен.
Које су главне предности перформанси?
Компензација термичког кретања
Примарна предност је могућност прилагођавања вертикалном померању цеви узроковано променама температуре. Тиансхун-ови стандардни дизајни опруге могу да обезбеде номиналне опције померања од 50, 80, 120, 150 и 200 мм, у зависности од изабране конфигурације.
Подршка за контролисано оптерећење
Индустријски цевоводи могу постати знатно тежи током рада због процесних флуида, изолације и променљивих услова рада. Исправно специфициран склоп опруге помаже у одржавању контролисане подршке током радног циклуса.
Смањени пренос вибрација
Аранжмани са опругом могу помоћи у смањењу директног преноса вибрација цеви на елементе конструкције. Ово може бити драгоцено у вези са ротирајућом опремом, системима за пару, процесном опремом и другим инсталацијама где је контрола вибрација важна.
Флексибилност инсталације
Механизми за подешавање омогућавају инсталатерима да фино подесе положај носача и оптерећење током инсталације. Ово може да поједностави поравнање терена у поређењу са потпуно крутим распоредом подршке.
Прилагодљивост на различите пројекте
Склопови опружних вјешалица могу бити дизајнирани према различитим оптерећењима, захтјевима путовања, материјалима, типовима спојева и условима околине. Тиансхун такође пружа прилагођена решења за посебне захтеве оптерећења, померања, температуре и везе.
Које техничке параметре инжењери треба да провере?
Пре наручивања вешалице за опруге, инжењери би требало да утврде стварне услове рада уместо да бирају јединицу само према пречнику цеви. Следеће спецификације су посебно важне:
| Параметар | Референтни опсег Тиансхун | Зашто је важно |
|---|---|---|
| Воркинг Лоад | 10 Н–100 000 Н | Одређује потребан носиви капацитет |
| Ратед Дисплацемент | 50–200 мм | Мора да се прилагоди очекиваном померању цеви |
| Радна температура | -20°Ц до +450°Ц | Утиче на избор материјала и опруге |
| Спринг Материал | 60Си2МнА / 50ЦрВА | Подржава механичке и заморне перформансе |
| Материјал кућишта | К235Б / К345Б | Пружа структурну заштиту и подршку |
| Површинска обрада | Епоксидни премаз богат цинком / топло цинковање | Побољшава заштиту од корозије |
| Применљиви стандарди | АНСИ/ХГ 20644, ГБ/Т 17116, ДИН 2545 | Помаже у усклађивању производа са спецификацијама пројекта |
За међународне ЕПЦ пројекте, инжењери такође могу специфицирати стандарде специфичне за пројекат, сертификате материјала, захтеве инспекције или сведочење треће стране. Ове захтеве треба потврдити пре почетка производње.
Где се користе носачи за вешалице?
Опружни носачи су погодни за индустријске цевоводе где подршка оптерећења мора коегзистирати са контролисаним термичким кретањем. Уобичајене апликације укључују:
- Цевоводи за пару и воду термоелектране
- Помоћни цевни системи нуклеарне електране
- Петрохемијски процесни цевоводи
- Пећ за рафинерију нафте и цевовод колоне
- ЛНГ и ТНГ терминални цевоводи
- Градске мреже централног грејања
- Цевоводи фармацеутског процеса
- Санитарни цевоводи за прераду хране
- Високотемпературни и високотлачни пароводи
За хемијска и петрохемијска постројења, површинска заштита и избор материјала могу бити посебно важни јер носач може бити изложен влази, корозивној атмосфери или захтевним радним температурама.
Променљива наспрам константне опружне подршке: у чему је разлика?
Једна од најважнијих одлука у дизајну подршке цевовода је да ли апликација захтева променљиву или константну конфигурацију опруге.
| Поређење | Променљива опружна подршка | Константна пролећна подршка |
|---|---|---|
| Суппортинг Форце | Мења се како се опруга креће | Дизајниран да остане приближно константан |
| Типична употреба | Умерено топлотно кретање | Велики покрети или строги захтеви за промену оптерећења |
| Разматрање дизајна | Дозвољена варијација оптерећења | Константност оптерећења током путовања |
| Типична примена | Општи процесни и комунални цевоводи | Прикључци главне паре и осетљиве опреме |
Променљиви носач опруге може бити прикладан тамо где промена силе ослањања остаје прихватљива у оквиру пројекта напрезања цевовода. Константни распоред опруга може се узети у обзир тамо где повезана опрема има мање дозвољене промене оптерећења или где се очекује значајно вертикално кретање.
Тачан избор треба да се заснива на анализи напрезања цевовода пројекта, условима топлог и хладног оптерећења, смеру кретања и ограничењима млазница опреме.
Како се тестирају носачи за вјешалице?
Осигурање квалитета је посебно важно јер је опружна вјешалица носива компонента. Тестирање треба да потврди не само спољне димензије већ и стање материјала, перформансе опруге, понашање оптерећења и заштитни премаз.
Типичне активности инспекције и тестирања укључују:
- Визуелни и димензионални преглед
- Позитивна идентификација материјала (ПМИ), где је потребно
- Испитивање тврдоће
- Испитивање магнетним честицама или испитивање течним пенетрантима где је применљиво
- Испитивање опруге
- Верификација криве оптерећења и померања
- Контрола дебљине премаза
- Завршни преглед монтаже
Извештаји о фабричким испитивањима и извештаји о испитивању материјала могу се доставити за применљиве поруџбине. За пројекте који захтевају додатну верификацију, инспекција треће стране, испитивање сведока, испитивање материјала, НДТ заваривања или инспекција пре испоруке такође се могу организовати у складу са захтевима уговора.
Како да изаберете прави носач за вешалицу?
Исправан избор почиње са инжењерским подацима. Корисни пакет спецификација треба да садржи следеће информације:
- Величина и конфигурација цеви
- Радна и инсталирана оптерећења
- Услови топлог и хладног оптерећења
- Очекивано вертикално померање
- Правац кретања
- Радна и пројектна температура
- Потребан распоред монтаже
- Димензије прикључка
- Захтеви за материјал и премаз
- Применљиви стандарди дизајна и инспекције
За сложене системе, испорука изометријског напрезања цевовода или релевантног распореда подршке може значајно побољшати тачност избора вешалице. Инжењери онда могу да процене да ли је променљива опруга, константна опруга или други распоред подршке одговарајући.
Када стандардне димензије нису погодне, прилагођена решења за вешалице са опругама могу укључивати специјалне капацитете оптерећења, нестандардне прикључке, прилагођене инсталационе димензије, материјале отпорне на корозију и дизајн за окружења са високим или ниским температурама.
Често постављана питања о подршци за вешалице
1. Која је главна сврха опружног носача за вјешалице?
Његова главна сврха је да подржи оптерећење цевовода, истовремено омогућавајући контролисано вертикално кретање узроковано термичким ширењем и контракцијом. Такође може помоћи у смањењу преноса вибрација и одржавању стабилнијег стања подршке током рада.
2. Који опсег оптерећења могу да поднесу Тиансхун опружни носачи?
Референтни стандардни асортиман производа покрива радна оптерећења од 10 Н до 100 000 Н. Стварни избор зависи од радних услова цеви, захтева за оптерећењем, хода и података о пројекту.
3. Колики померај може да издржи вешалица за опругу?
Стандардне опције померања укључују 50 мм, 80 мм, 120 мм, 150 мм и 200 мм. Захтеви за прилагођено путовање могу се проценити у складу са стварним кретањем цеви.
4. Који материјали се обично користе за склоп опруге?
Уобичајени материјали за опруге укључују 60Си2МнА и 50ЦрВА. Материјали за кућиште могу укључивати угљенични челик К235Б и К345Б, док површинска обрада може користити премазе богате епоксидом цинком или топло цинковање.
5. Када треба узети у обзир сталну опругу?
Константна опружна потпора може се узети у обзир када цевовод доживи значајно вертикално померање или када повезана опрема захтева да потпорна сила остане приближно константна током пројектованог хода. Коначни избор треба да прати анализу напрезања цевовода и захтеве пројекта.
6. Да ли се носачи за вјешалице могу прилагодити?
Да. Прилагођавање може да покрије захтеве оптерећења и померања, избор материјала, типове прикључака, димензије инсталације, услове околине и друге захтеве специфичне за пројекат.
Набавите прилагођено решење за вешалицу
Поуздан систем потпоре опруге почиње са тачним инжењерским подацима, одговарајућим избором материјала, контролисаном производњом и документованим тестирањем. Тиансхун комбинује искуство у производњи опружне подршке са прилагођеним инжењерским услугама за индустријске примене цевовода. Ако планирате пројекат за производњу електричне енергије, петрохемије, рафинерије, ЛНГ, грејања, фармације или другог цевовода, поделите своје оптерећење, запремину, температуру, везу и количину са инжењерским тимом. Сазнајте више о Тиансхун Спринг Хангер Суппорт иликонтактирајте насза препоруку и понуду специфичне за пројекат.
