Опруге отпорне на корозију за вешање и вибрације надземног цевовода

Већина људи их зове опружне вешалице, неки их зову опружним носачима, а на пољу ћете чути и једно и друго. У Тиансхун-у се не везујемо за име – оно што је важно је да када цев треба да виси са структурне греде и даље се креће слободно уз термичке циклусе, склоп функционише. Градили смо их за електране, рафинеријске сталке за цеви и линије за прераду већ 14 година, а наше опружне вешалице тренутно држе цеви у преко 45 земаља.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлог оптерећења у току пуног радног хода.

Крива померања оптерећења добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким померањем, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

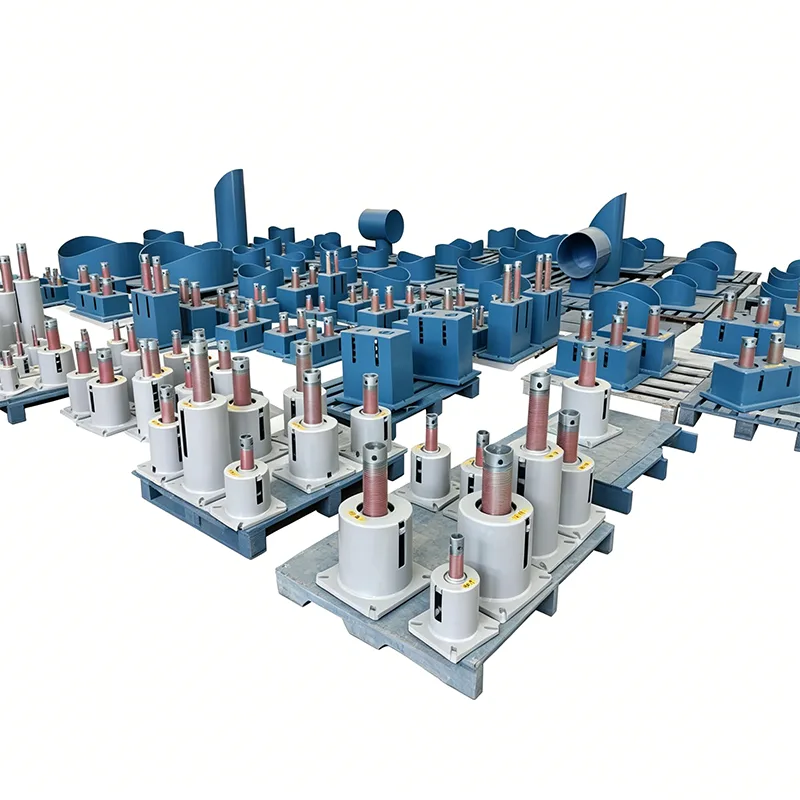

Опружна вешалица ради две ствари одједном: носи пуну тежину цеви одозго и путује са цеви док се шири или скупља. За разлику од круте шипке за вјешање, која само виси, опружна вјешалица остаје укључена кроз цијели распон кретања. Ово је посебно важно на дугим равним линијама подигнутих цеви где се топлотни раст може брзо повећати. За водове где оптерећење мора да остане скоро константно без обзира на то колико се цев помера, многи пројекти их комбинујустални опружни ослонцина истом сталку. За мање критичне линије, стандардноваријабилни опружни ослонцичесто раде посао — исти стил кућишта вешалице, само другачији унутрашњи распоред опруге.

Где се опружне вешалице уклапају у систем цевовода

Опружна вешалица не ради сама. На типичном сталку за цеви, видећете вешалице са опругама које раде поред чврстих носача цеви и папуча за цеви које подносе тежину на нижим висинама. На местима причвршћивања на високим температурама или у близини прикључака опреме, вешалице су често наведене јер ослобађају подни простор и дају простор цеви да се креће у више праваца. Када је линија хладна или охлађена, упаривање вешалице са унапред изолованим носачима цеви на месту спајања спречава залеђивање и одржава изолациони систем нетакнутим. Многе спецификације пројекта се такође односе на цео склоп једноставно као део пакета носача опруге — разлика је заправо само монтирање на врху у односу на доње.

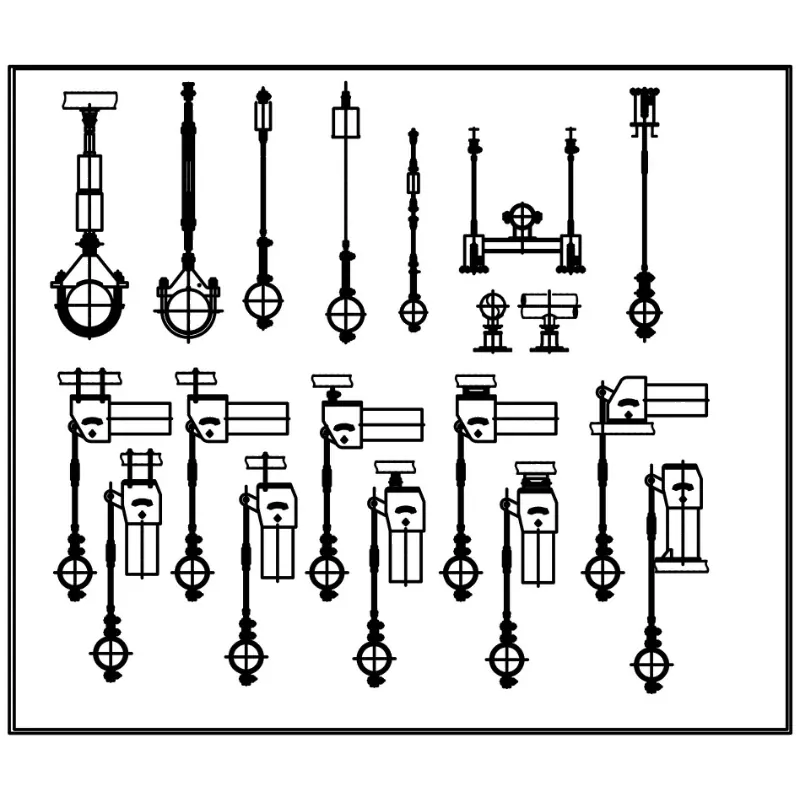

Шта иде у склоп опружне вешалице

Вјешалица за опруге није само опруга у конзерви. То је скупштина. Ево шта обично користимо:

Свака серија материјала има извештаје о испитивању млина, а ми га пратимо до топлотног броја. Ако ваша спецификација захтева 3.2 сертификат (ЕН 10204), имамо то покривено.

Стандарди према којима градимо

Израђујемо опружне вешалице за испуњавање:

АНСИ/МСС СП-58 — Носачи и вешалице за цеви

АСМЕ Б31.3 — Процесни цевоводи

ГБ/Т 17116

ДИН, ЈИС или спецификације специфичне за пројекат када је потребно

Наша фабрика ради у складу са ИСО 9001:2015, што подразумева документоване процедуре на сваком кораку, од улазне сировине до финалног тестирања оптерећења.

Питања која добијамо

П1: Када бих користио вјешалицу за опругу умјесто постоља за опругу?

Када цев иде на висини и испод нема челичне платформе на којој би се могло седети. Регали за цеви, надземни водови и цеви за пентхоусе котлова су класични случајеви. Вјешалице се причвршћују на челик изнад главе и спуштају се на цијев. Ради се о томе где је ваша тачка подршке, а не о опружном механизму.

П2: Могу ли добити исти опсег оптерећења у вјешалици као у основној опруги?

Генерално, да. Наше варијабилне опружне вешалице покривају неколико стотина килограма до 20+ тона по вешалици. Сталне опружне вешалице иду више. Ако вам треба нешто заиста тешко — рецимо 40 тона на једном штапу — можемо то да направимо, али има смисла прво разговарати са нама како бисмо могли да погледамо опције расподеле оптерећења.

П3: Како тестирате опружне вешалице?

Постављамо опругу на одређено оптерећење, провлачимо је кроз њен пуни ход и проверавамо да ли сила остаје унутар толеранције. За вјешалице с константним опругама, цртамо криву оптерећења и угиба и потврђујемо да је равна унутар граница дизајна. Путне ваге су верификоване, а сви спојеви су проверени на квалитет навоја и интегритет завара.

П4: Које је ваше стандардно време испоруке?

За стандардне склопове вешалица са уобичајеним опсегом оптерећења, 20–25 дана. Ако вам је потребан 304 нерђајући хардвер, специјални премази или нестандардна путовања, израчунајте 30–40 дана. Велики пројектни пакети добијају наменски распоред производње, а ми ћемо вам дати чврсту обавезу испоруке уз понуду.

П5: Како се испоручују?

Склопови вјешалица су разбијени на комаде којима се може управљати - кућиште опруге, сет шипки и стезаљка - спаковане заједно у дрвене сандуке са водоотпорном облогом. Сваки сандук је означен бројем ознаке за вјешалице, тако да их екипа на градилишту може одмах ускладити са цртежом носача цијеви.

Прилагођавање којим се редовно бавимо

Многи купци мисле да пролећне вешалице долазе само као стандардни артикли из каталога. Не радимо тако. Већина пролећних вешалица које испоручујемо има најмање један прилагођени детаљ, било да је то:

Продужено путовање ради прилагођавања великих сеизмичких кретања

Прилагођене дужине шипки за специфичне размаке изнад главе

Конструкција од нерђајућег челика за приобална или корозивна окружења

Високотемпературни опружни материјал за водове који раде изнад 400°Ц

Специјални системи боја — епоксид, прајмер богат цинком или морски премаз

Не морате да постављате своју цев на нашу вешалицу. Направићемо вешалицу за вашу цев.

Шта смо научили из стварних пројеката

Неке практичне тачке које вреди знати ако пишете спецификацију носача цеви:

На дугим правим стазама, немојте поправљати сваку тачку подршке. Нека опружне вешалице апсорбују раст и поставите сидра стратешки. Можемо вам помоћи да одредите које вешалице иду где ако ваш инжењер за напрезање цеви пружи податке о кретању.

Ако је цев изолована, наведите тип стезаљке и поставу напред. Надоградња изолације на тачки вешања након уградње је неуредна и скупа.

За спољне инсталације у влажним или приобалним подручјима, наведите нерђајући хардвер или барем топло цинковање. Штапови од угљеничног челика изгледају добро првог дана, али неће изгледати тако након две кишне сезоне.

Тиансхун Ваи

Ми нисмо трговачка компанија која ставља туђе делове у нашу кутију. Ми их правимо у сопственој фабрици у Јангџоуу. Купујемо челик, обрађујемо компоненте, навијамо и тестирамо опруге, састављамо јединице, фарбамо их, пакујемо и отпремамо. Не постоји средњи корак где се губи квалитет.

Током година, испоручили смо комплетне пакете опружних вјешалица за пројекте који су се одвијали без проблема током покретања и година рада. Зато се преко 70% наших купаца враћа — не зато што смо најјефтинији (праведни смо, нисмо јефтини), већ зато што се вешалице појављују на време, уклапају се у цртеже и настављају да раде свој посао.

Ако одређујете цену за пројекат који захтева вешалице за опруге, сталне носаче за опруге или унапред изоловане ципеле за цеви, пошаљите нам своје листове са подацима или ознаке. Направићемо одговарајућу понуду — директно фабрички, без скривених ознака — и ако желите, провест ћемо вас кроз логику дизајна иза нашег избора. Такође сте добродошли да посетите фабрику и сами видите производну линију.
