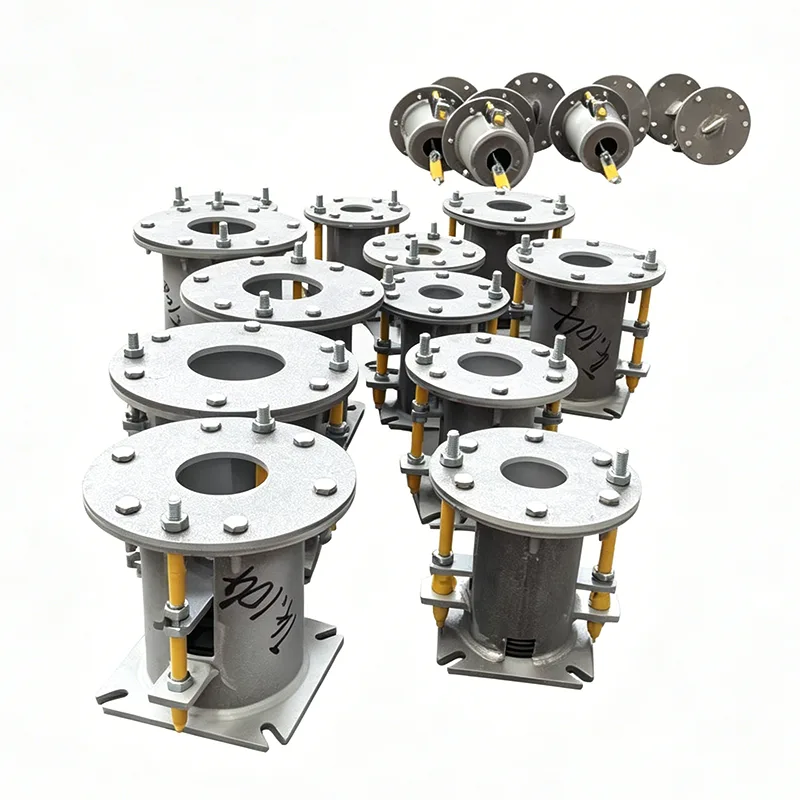

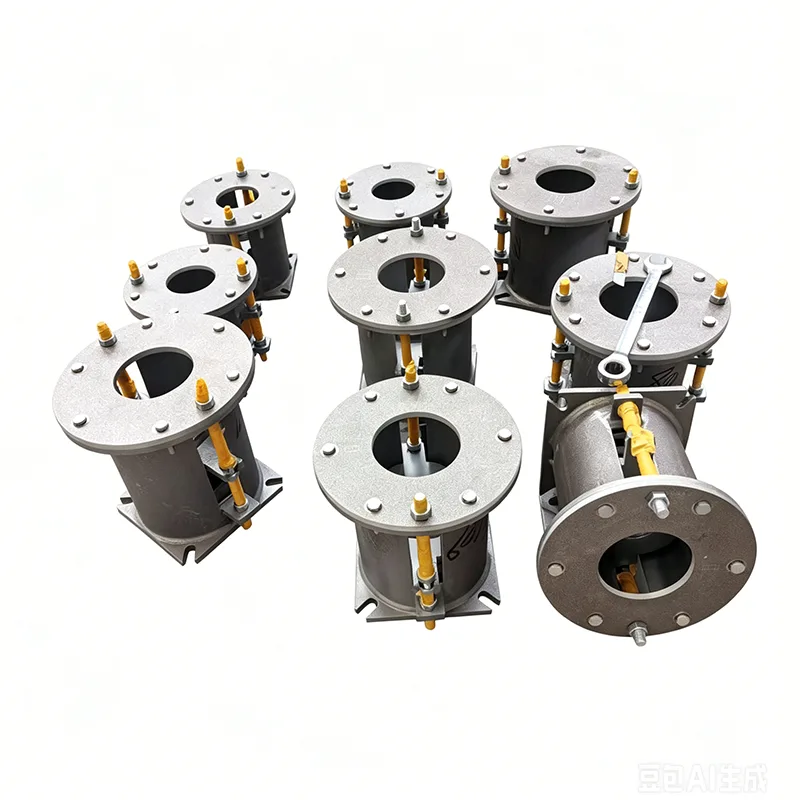

Подршка опруге електране

У електранама, главни пароводи, високотемпературни пароводи за поновно загревање и други слични системи континуирано транспортују медије под условима високе температуре и високог притиска, док пролазе кроз термичко ширење у распону од неколико милиметара до десетина милиметара. Чврста фиксација претвара ове помаке у додатне силе потиска које се преносе на главе котла и интерфејсе турбина, повећавајући напрезање на завареним спојевима, прирубницама и кућиштима опреме.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлотног оптерећења током пуног радног хода.

Крива померања оптерећења добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким померањем, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Развијен специјално за ове радне услове од стране Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд., опружни носач за електрану компензује померање кроз еластично оптерећење, одржавајући напрезање цевовода унутар стандардних дозвољених граница. Овај документ објашњава филозофију дизајна, оперативне перформансе и приступ инжењерској подршци овог производа, на основу стварних захтева система парних цевовода.

Захтеви за еластичне ослонце у контроли напона парног цевовода

Дизајн цевовода за пару генерално прати кодове као што је АСМЕ Б31.1, који захтевају да носачи/окачи за цеви издрже и саму тежину цевовода и тежину медија без ометања топлотног померања. Ако сила потпоре прекомерно варира са померањем, напрезање локалног система цевовода може премашити дозвољене вредности, присиљавајући прилагођавања на лицу места или чак прераду.

Штавише, интерфејси турбина и котлова обично имају врло строга дозвољена ограничења за силе и моменте. Неодговарајућа решења за подршку могу значајно скратити радни век интерфејса главне опреме. Ово захтева производе за подршку/обе да обезбеде стабилне и предвидљиве силе подршке у оквиру наведеног хода, док нуде довољну маргину подешавања за прилагођавање одступања на лицу места.

Како Повер Плант Спринг подржава Решите ове захтеве

Носачи опруга за електране су доступни у две конфигурације: променљива опруга и опруга са константном силом, изабрани на основу резултата анализе напрезања цевовода. Јединице са варијабилном опругом носе оптерећење са линеарном крутошћу, док јединице са константном силом користе примарни и секундарни механизам опруге да контролишу стопу варијације силе подршке унутар 5% током целог радног хода, обезбеђујући скоро константну подршку систему цевовода из хладног у топло стање.

Елементи опруге се производе од легираних опружних челика укључујући 60Си2Мн и 50ЦрВА. Структурне компоненте могу бити израђене од угљеничног челика, челика отпорног на топлоту или нерђајућег челика. Укупни температурни опсег примене покрива -196°Ц до +650°Ц, усклађујући сва термичка стања цевовода за пару од нискотемпературног загревања до рада при пуном оптерећењу.

Сваки носач опруге за електрану пролази кроз тестирање компресије у пуном ходу са снимањем криве крутости пре испоруке. Кућиште је опремљено натписном плочицом померања оптерећења и уређајем за закључавање. Инсталација на лицу места захтева само монтажу у хладном стању; једноставно уклоните клин за закључавање након што температура цевовода порасте, а носач/вешалица уђе у радно стање без заваривања на лицу места или сложених подешавања.

Инсталација на лицу места и дугорочне оперативне перформансе

Кумулативне грешке у коти темеља и сечењу пресека цеви су неизбежне приликом уградње паровода. Опсег финог подешавања висине који обезбеђује Повер Плант Спринг Суппортс апсорбује ова одступања, спречавајући круто везивање. Јединице са опругама са константном силом су обично опремљене вијчаним или хидрауличним помоћним механизмима за подешавање, омогућавајући рад једној особи чак и на цевоводима великог пречника тешких оптерећења.

Током дуготрајног рада, дизајн опруге против релаксације и површински третмани (вруће цинковање или Дацромет премаз) одржавају стабилне перформансе подршке. У вишеструким пројектима електрана у иностранству, преко 70% накнадних поруџбина подршке/вешалица долази од постојећих купаца. Ова висока стопа поновне куповине индиректно потврђује дугорочне перформансе наших производа.

Типичне локације и функције инсталације

У зони котла, опружни носачи електране се постављају на вертикалне и хоризонталне делове главних парних канала, излазних цевовода прегрејача и цевовода за догревање паре. Они апсорбују топлотну експанзију према горе, спречавајући прекомерно напрезање на спојевима млазнице.

У близини турбине, опружни носачи/вјешалице на високотемпературним парним цевоводима у близини главних вентила за пару и регулационих вентила смањују силе и моменте компоненти, помажући у одржавању поравнања осовине. Иако цевоводи напојне воде и воде за температуру раде на нижим температурама, они и даље имају значајне температурне разлике старт-стоп. Еластични ослонци одржавају нагиб цевовода и смањују ризик од кавитације.

У овим применама, носачи/обешалице се често комбинују са амортизерима, граничним конзолама и другим компонентама да би се формирало комплетно решење за флексибилно задржавање система цевовода.

Техничка подршка пројекта и прихватање производа

Почевши од фазе одабира, наш технички тим прима извештаје о анализи напрезања система цевовода, израчунава пројектовано оптерећење и померање за сваку тачку подршке, препоручује одговарајуће типове носача опруга за електрану и константе опруга и пружа детаљна упутства за инсталацију.

Наша фабрика одржава комплетан ланац контроле квалитета од поновне провере улазне жице опруге, испитивања тврдоће након топлотне обраде до тестирања крутости готовог производа. Релевантна евиденција процеса и документи о квалитету материјала могу бити испоручени у складу са стандардима као што су АСМЕ и ЦЕ. За конвенционална острва нуклеарне енергије и друге пројекте са високим захтевима, могу се обезбедити додатни извештаји о испитивању квалификације функције подршке и документи о следљивости.

Ако имате захтеве за подршку цевовода за пару, доставите цртеже распореда цевовода и податке о напону. Испоручићемо специфично решење за конфигурацију опружне подршке за електрану уместо генеричке листе модела. Користећи Иангзхоу Тиансхун 14-годишње искуство у подршци цевоводима и податке о пројектима из 45 земаља широм света, можемо вам помоћи да контролишете укупне трошкове набавке и инсталације, истовремено осигуравајући безбедност вашег парног система.
