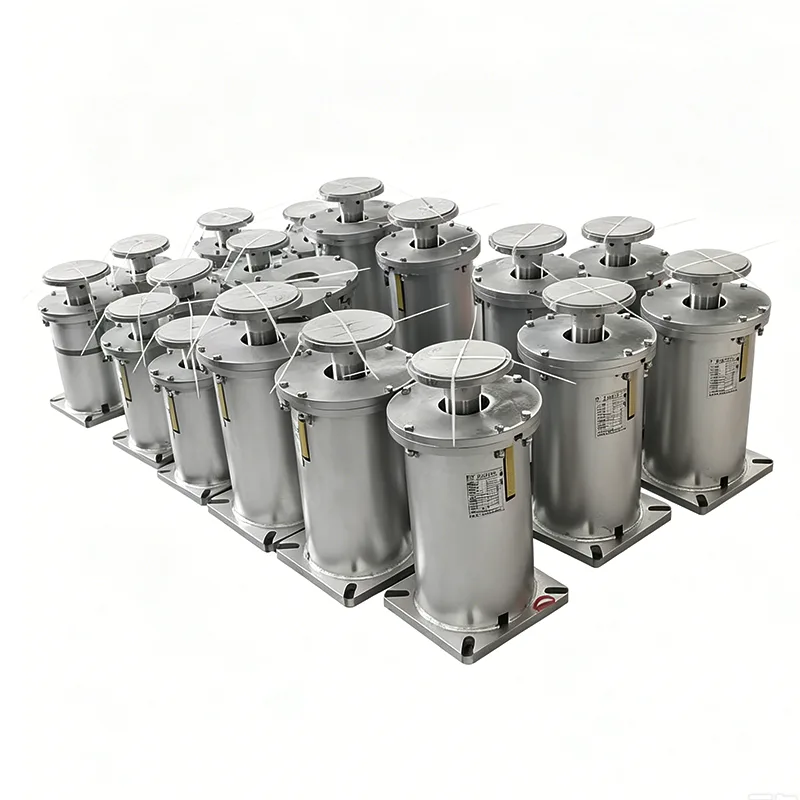

Опружна вешалица типа Ф

Опружна вјешалица типа Ф је стандардна висећа опружна потпора коју је развио Иангзхоу Тиансхун Пипелине на основу 14 година искуства у индустрији, а такође је један од најчешће коришћених модела опружних вјешалица у глобалном пољу индустријских цевовода. Од покретања производње 2012. године, произвели смо преко 2 милиона опружних вешалица типа Ф, извезли смо у 45 земаља и региона и опслужили више од 300 великих индустријских пројеката широм света. Овај модел је дизајниран у потпуној сагласности са међународно прихваћеним стандардима и постиже 100% заменљивост са истим моделом производа великих светских произвођача.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлотног оптерећења током пуног радног хода.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Основе дизајна и применљиви стандарди

Опружна вешалица типа Ф је стриктно дизајнирана и произведена у складу са следећим међународним стандардима како би се осигурала њена глобална свестраност и компатибилност:

▶  АНСИ/ХГ 20644-1998 Променљиви носачи и вешалице

▶  ГБ/Т 17116.1-2018 Носачи и вешалице за цеви – 1. део: Техничке спецификације

▶  АСМЕ Б31.3 Процесни цевовод

▶  ДИН 2545 Вешалице за цевне опруге

▶  АПИ РП 551 Пројектовање и уградња носача за цеви и вешалица

Сви производи су прошли сертификацију система управљања квалитетом ИСО 9001:2015, а сертификациони документи трећих страна као што су ЦЕ и АПИ могу бити обезбеђени на захтев.

Структурни састав и принцип рада

Опружна вешалица типа Ф има дизајн горње суспендоване конструкције, повезана са грађевинском конструкцијом преко горње ушице за подизање и са цевоводом кроз доњу шипку за вешање. Када се цевовод подвргне вертикалном топлотном померању, опруга се шири и скупља у складу са тим, аутоматски прилагођавајући силу подршке и равномерно преноси оптерећење цевовода на структуру како би се избегла концентрација напрезања.

Стандардни производ се састоји од следећих компоненти:

▶  Горње кућиште: Штанцано од челичне плоче К345Б

▶  Цилиндрична спирална опруга: Произведено од легираног опружног челика 60Си2МнА

▶  Индикаторска плоча: Јасно означена скалама оптерећења и померања

▶  Подешавање завртња: доступно у спецификацијама М16-М36 за подешавање оптерећења на лицу места

▶  Горње и доње спојне ушице: Произведене поступком ковања за већу чврстоћу

▶  Запорне матице: Двоструки дизајн против отпуштања матице

Спецификације пуне серије оптерећења и померања

Предности основних перформанси и измерени подаци

Горе наведени подаци су из 100% потпуне евиденције инспекције лабораторије компаније. Сваки производ се подвргава строгом тестирању оптерећења и калибрацији померања пре испоруке.

Применљиви сценарији и методе инсталације

Опружна вешалица типа Ф је погодна за суспендовану подршку већине индустријских цевоводних система, посебно за следеће сценарије:

Системи цевовода пар-вода у електранама

Процесни цевоводи у петрохемијској индустрији

Градске мреже централног грејања

Цевоводи за пренос природног гаса

Цевоводи за фармацеутске и прехрамбене производе

Цевоводи општих индустријских постројења

За овај модел су доступна три начина инсталације:

Једноструко вешање: Погодно за појединачне цевоводе

Двоструко вешање: Погодно за цевоводе са великим оптерећењем

Паралелна инсталација: Погодно за цевоводе са ултра тешким оптерећењем

Процес производње и контрола квалитета

Успоставили смо систем следљивости пуног процеса од сировина до готових производа како бисмо осигурали стабилан квалитет сваке вешалице типа Ф:

Сви производи пролазе кроз свеобухватно интерно тестирање пре испоруке.

Интерно испитивање укључује: димензиону и визуелну инспекцију, ПМИ (позитивна идентификација материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања (где је применљиво), испитивање опруге (са кривама оптерећење-померање) и мерење дебљине премаза.

Обезбеђени су извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Ин-хоусе тестирање не представља тестирање треће стране акредитовано од стране ИЛАЦ-а. Тестирање треће стране или лабораторијско тестирање доступно је као посебна, опциона услуга.

Опционе инспекцијске услуге треће стране (наведене посебно):

1. Испитивање материјала: анализа хемијског састава, испитивање затезања, испитивање удара на ниску температуру по Шарпи и испитивање тврдоће.

2. НДТ заваривања: испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно испитивање (УТ) и радиографско испитивање (РТ).

3. Испитивање перформанси опруге, укључујући криве оптерећења и померања.

4. Провера заштите од корозије топлог цинковања/епоксидног премаза.

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ).

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви. За разлику од стандардних домаћих произвођача који испоручују само сам производ, ми обезбеђујемо криву померања оптерећења са сваком јединицом опруге; такође олакшавамо СГС тестирање треће стране и инспекције сведока, и подржавамо прегледе докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Услуге подршке и гаранција испоруке

▶  Брза испорука: Стандардни модели су на лагеру и могу да се испоруче у року од 72 сата.

▶  Подршка при избору: Обезбеђена је бесплатна анализа напрезања цевовода и прорачун за избор носача/висилице.

▶  Услуга прилагођавања: Димензије прикључка и методе обраде површине могу се прилагодити према захтевима купаца.

▶  Услуга на лицу места: Шаљу се професионални инжењери који ће водити инсталацију и пуштање у рад.

▶  Гарантни сервис: 12-месечни гарантни период са бесплатном поправком или заменом неисправних производа током гарантног периода.

За више техничких детаља о опружној вешалици типа Ф или да бисте добили понуду, контактирајте наш продајни тим.

Често постављана питања (ФАК)

П: Да ли се опружна вешалица типа Ф може заменити са истим моделом производа других произвођача?

О: Да. Наши производи су стриктно дизајнирани и произведени у складу са међународним стандардима. Инсталационе димензије и параметри перформанси су у потпуности у складу са истим моделом производа великих светских произвођача и могу се директно заменити за употребу.

П: Која је максимална радна температура овог производа?

О: Опсег радне температуре стандардних производа је -20℃ до +450℃. За услове високе температуре преко 450℃, можемо обезбедити специјалне моделе који користе опружни челик отпоран на високе температуре.

П: Можете ли обезбедити површинску обраду врућим поцинчавањем?

О: Да. Поред стандардног премаза боје, такође нудимо различите методе површинске обраде као што су топло цинковање и премазивање прахом како би се прилагодили различитим корозивним окружењима.
