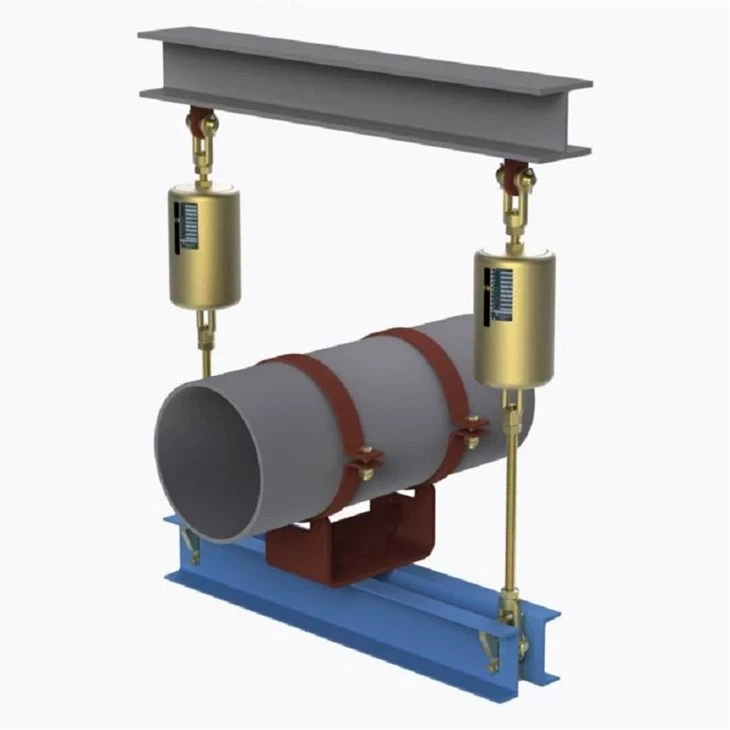

Подесива варијабилна опружна вешалица за термичко кретање цевовода са подршком за променљиво оптерећење

Варијабилни носачи за опруге, такође познати као варијабилни носачи опруга, су најчешће коришћени тип носача цеви у индустријским системима цевовода. Они обезбеђују потпорну силу која варира пропорционално са отклоном опруге док се цев помера вертикално због топлотног ширења или контракције. За апликације где је топлотно померање умерено и прихватљива контролисана количина варијације оптерећења, варијабилне опруге обешалице нуде исплативо и компактно решење у поређењу са сталним опругама.

ПроизвођачИангзхоу Тиансхун Пипелине Тецхнологи, наше варијабилне опруге користе опруге од висококвалитетног легираног челика смештене у робусно челично кућиште. Како се цев помера нагоре или надоле од свог постављеног положаја, опруга се сабија или продужава у складу са тим, мењајући реакциону силу у директној пропорцији са растојањем путовања и брзином опруге. Свака јединица је фабрички калибрисана према специфицираном хладном оптерећењу, топлом оптерећењу и смеру кретања, обезбеђујући предвидљиве перформансе од инсталације до рада.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлог оптерећења у току пуног радног хода.

Техничке спецификације производа

Карактеристике дизајна и варијације оптерећења

Кључни параметар при избору варијабилне опруге је проценат варијације оптерећења — разлика између хладног и топлог оптерећења подељена са радним оптерећењем. Већина инжењерских спецификација захтева да ова вредност остане испод 25% за опште услуге и испод 6% за критичне прикључке опреме. Тамо где је померање довољно велико да би варијација оптерећења премашила прихватљиве границе, уместо њих су специфициране сталне опруге.

Наши стандардни варијабилни носачи опруга су дизајнирани да задрже варијацију оптерећења унутар типичних граница пројекта у свом пуном радном опсегу, а свака јединица је јасно означена својом брзином опруге, поставком хладног оптерећења и смјером кретања за једноставну инсталацију и пуштање у рад.

Стандардна серија и технички асортиман

Нудимо варијабилне опружне вешалице у више конфигурација за монтажу, укључујући дизајне са горњим вешањем, на дну и са стране, покривајући капацитете оптерећења од приближно 0,02 кН до 40 кН у стандардним величинама опруга. Стандардни распони хода укључују 30 мм, 60 мм, 90 мм, 120 мм и 150 мм, са посебним ходом доступним на захтев.

Опружни елементи се производе од опружног челика 60Си2Мн или 50ЦрВА, а кућишта су доступна у вруће поцинкованим, епоксидним бојама или од нерђајућег челика за корозивна окружења. Стандардне јединице су оцењене за радне температуре околине од -20°Ц до +200°Ц, са опругама од високотемпературне легуре које су доступне за екстремне топлотне примене као што су цеви за пећи и котлове.

Сваки варијабилни носач опруге је опремљен скалом за кретање, индикатором оптерећења и горњом и доњом зауставном плочом. Прикључци шипке са навојем на врху и на дну омогућавају једноставно вертикално подешавање током инсталације, а подешавања оптерећења се могу проверити на лицу места према подацима са натписне плочице.

Стандарди, материјали и прилагођене опције

Наше варијабилне опружне вешалице су произведене у складу са ГБ/Т 17116.1/.2/.3 и потпуно су заменљиве са међународним стандардима укључујући МСС СП-58, АСМЕ Б31.1, АСМЕ Б31.3 и ЕН 13480-3. Следљивост материјала се одржава током производње, а све опруге се подвргавају претходном подешавању и тестирању оптерећења пре монтаже.

За специјализоване пројекте испоручујемо опруге од нерђајућег челика, изоловане склопове носача цеви и јединице са специјалним премазима за услуге на мору, мору или десалинизацију. Такође производимо предизоловане носаче за цеви и носаче за ципеле који се директно интегришу са нашим асортиманом варијабилних опруга за комплетна решења за подршку линијама.

Типичне апликације

Променљиви опружни ослонцисе инсталирају на скоро сваки тип процесних и комуналних цевовода где долази до вертикалног топлотног померања. Уобичајене примене укључују линије за пару и напојну воду у електранама, цевоводе процеса рафинерије, петље размењивача топлоте у хемијским постројењима, мреже даљинског грејања и ХВАЦ системе у великим комерцијалним зградама. Такође се користе уз чврсте носаче цеви на линијама где само изабране тачке захтевају компензацију кретања.

За системе цевовода са динамичким оптерећењима као што су водени удар, сеизмички догађаји или вибрације пумпе, варијабилне опруге се често комбинују са хидрауличним пригушивачима који ограничавају динамичко кретање док омогућавају слободно топлотно померање. Тамо где је топлотни раст превелик за варијабилну јединицу, препоручујемо надоградњу на сталне опруге на тим специфичним тачкама подршке.

Допунски асортиман производа

Наш шири портфељ носача цеви укључује сталне опруге, круте вешалице и подупираче, носаче за ципеле за цеви, унапред изоловане носаче цеви за хладне и криогене водове и хидрауличне амортизере. За системе цевовода који такође захтевају апсорпцију аксијалног, бочног или угаоног померања, производимо дилатационе спојеве са металним меховима, гумене дилатационе спојеве и платнене дилатационе спојеве који се могу специфицирати заједно са нашим опружним носачима као решење из једног извора.

Квалитет и услуга

Свака варијабилна опружна вешалица је тестирана оптерећењем и димензионално верификована у нашем објекту за тестирање пре испоруке, у складу са нашим системом управљања квалитетом ИСО 9001:2015. Подржавамо купце од иницијалног избора опруге и прорачуна оптерећења преко упутстава за инсталацију и постпродајне услуге. На упите се одговара у року од 24 сата, а стандардно време испоруке се креће од 10 до 20 радних дана у зависности од обима и конфигурације. Са више од 14 година снабдевања носача цеви и дилатационих спојева за пројекте у више од 45 земаља, испоручујемо и стандардне и прилагођене јединице ЕПЦ извођачима и крајњим корисницима широм света.

Често постављана питања

Шта значи "проценат варијације оптерећења" на променљивој опружној подршци?

Варијација оптерећења је разлика између хладног (инсталисаног) оптерећења и топлог (радног) оптерећења, изражена као проценат радног оптерећења. Одређује се брзином опруге помноженом са термичким ходом, подељеним са радним оптерећењем. Већина спецификација пројекта ограничава ову вредност на максимално 25% за стандардне цеви.

Може ли се варијабилна опружна вјешалица поставити у било којој оријентацији?

Не. Варијабилне опруге су дизајниране за вертикално кретање и морају се инсталирати са вертикалном осом опруге. Хоризонтална или угаона инсталација ће узроковати везивање, неправилан пренос оптерећења и превремено хабање. За хоризонтална оптерећења или бочно ограничење, круте подупираче, ципеле за цеви или пригушиваче треба посебно навести.

Која је максимална температура коју ваше варијабилне опружне вешалице могу да поднесу?

Стандардне јединице од угљеничног челика са опругама од легираног челика су предвиђене за континуирани рад до приближно 200°Ц. За високотемпературне цевоводе као што су пароводи високог притиска или прикључци за котлове, нудимо високотемпературне опружне материјале и изоловане конфигурације носача. Контактирајте наш инжењерски тим са вашим условима рада за правилан избор материјала.

Да ли дајете прорачуне за избор опруге?

Да. Наш инжењерски тим може помоћи при избору опруге ако наведете величину цеви, радну тежину, величину и правац термичког помака, као и све захтеве спецификације пројекта. Такође можемо да прегледамо постојеће распореде подршке и препоручимо одговарајућу променљиву или сталну пролећну подршку за сваку локацију.

Које је време испоруке за стандардне варијабилне опружне вешалице?

Стандардне каталошке јединице се обично испоручују у року од 10 до 20 радних дана, у зависности од величине поруџбине и тренутног оптерећења производње. Прилагођене завршне обраде, посебна путовања или конфигурације од нерђајућег челика могу додати неколико додатних дана. О убрзаној испоруци се може разговарати у тренутку наруџбе.

Која документација долази уз наруџбу?

Стандардно снабдевање укључује листу паковања и натписне плочице производа са бројем опруге, носивошћу и подацима о путовању. Извештаји о испитивању материјала (МТР), записи о калибрацији опруге и извештаји о инспекцији димензија могу се обезбедити на захтев. Инспекција треће стране од стране овлашћених органа доступна је и за пројекте који то захтевају.

Можете ли да испоручите комплетне склопове за подршку цеви укључујући ципеле за цеви и стезаљке?

Апсолутно. Испоручујемо варијабилне опружне вешалице као самосталне јединице или као потпуно састављене потпорне сетове, укључујући обујмице за цеви, подупираче за ципеле, затезаче, навојне шипке и хардвер за структуралне везе. Предизоловани склопови носача цеви за хладне или криогене услуге су такође доступни као један пакет спреман за уградњу.
