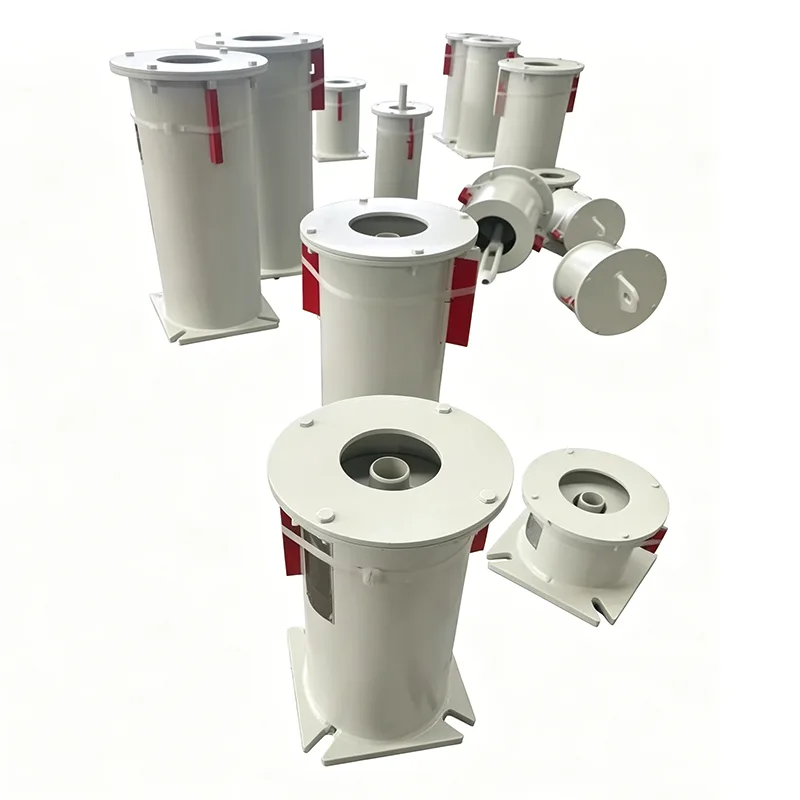

Рафинерија варијабилна опружна вешалица

Јединствени изазови за подршку цевоводима рафинерије

У поређењу са обичним индустријским цевоводима, системи рафинеријских цевовода суочавају се са вишеструким тешким тестовима због својих сложених и разноврсних радних услова:

▶  Широк температурни распон: од преноса сирове нафте на нормалним температурама до високотемпературних цевовода за пару и гасоводе изнад 450℃, са значајним разликама у термичком померању

▶  Сложено корозивно окружење: вишеструка суперпозиција корозије укључујући киселу сирову нафту, киселе медије, обалну сољу и оксидацију при високим температурама

▶  Уобичајени услови вибрације: Континуиране вибрације изазване протоком постоје на излазима пумпе, цевоводима компресора и после контролних вентила

▶  Медији високог ризика: цурење запаљивих, експлозивних и токсичних медија ће довести до озбиљних последица

▶  Захтеви за континуирани рад: Огромни губици од непланираних искључивања захтевају изузетно високу поузданост подршке

Циљајући ове јединствене услове рада рафинерија, развили смо Рафинеријску варијабилну опругу, са вишеструким циљаним оптимизацијама заснованим на општем типу.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлотног оптерећења током пуног радног хода.

Техничке спецификације производа

Позиционирање производа и сценарији примене

Рафинерија Вариабле Спринг Хангер је варијабилни уређај за подршку опруге специјално дизајниран за рафинерије. Обезбеђује еластичну подршку кроз претходно компресоване цилиндричне спиралне опруге, а сила потпоре се линеарно подешава са променом компресије опруге током термичког померања цевовода.

Критеријуми за избор (приоритет када испуњавате следеће услове):

▶  Вертикални термички помак цевовода ≤ 50 мм

▶  Стопа промене дозвољеног оптерећења система ≤ 25%

▶  Прикључак неосетљиве опреме (није директно повезан са парним турбинама, компресорима итд.)

▶  Наставите са оптимизацијом трошкова пројекта и балансирајте перформансе и инвестиције

У пројектима нових рафинерија, око 80% цевовода нормалне и средње температуре може усвојити варијабилне опруге. У поређењу са решењима константне силе, може значајно смањити трошкове набавке док у потпуности испуњава захтеве радних услова.

Водич за избор за сваку јединицу рафинерије

5 Оптимизованих дизајна за радне услове рафинерије

Двоструки систем против корозије

Пескарена до степена Са2.5, са епоксидним прајмером богатим цинком + полиуретанским завршним премазом

Пролећна површинска фосфатизација + Дацромет премаз за отпорност на корозију водоник-сулфида

316 шкољка од нерђајућег челика прилагодљива за приобалне рафинерије како би се одупрла корозији у спреју соли

Побољшана структура против вибрација

Гумени пригушни јастучићи постављени на горњим и доњим крајевима опруга да апсорбују енергију вибрација цевовода

Шипка за вешање има структуру против отпуштања двоструке матице како би се избегло отпуштање вибрација

Водећи рукавац постављен унутар шкољке да спречи бочно померање опруге

Прилагођавање радних услова за високе температуре

Термоизолациони носачи цеви за цевоводе изнад 150℃ да блокирају проводљивост топлоте

Опружни материјали отпорни на високе температуре одабрани за цевоводе изнад 250℃ како би се избегло опуштање напрезања

Горња граница радне температуре опруге је означена да би се спречила употреба прекомерне температуре

Погодан дизајн за инсталацију и одржавање

Унапред подешено према хладном оптерећењу пре испоруке, директна инсталација на лицу места

Опремљен плочом индикатора померања за практичну инспекцију померања цевовода током патроле

Модуларни склоп опруге, може се засебно заменити током одржавања без демонтаже цевовода

Дизајн сигурносних редунданси

Фактор сигурности оптерећења ≥1,5 пута, резервисана маргина преоптерећења

Горње и доње границе хода су постављене да би се спречила прекомерна компресија опруге или губитак оптерећења

Фактор сигурности лома шипке за вешање ≥4 пута да би се елиминисао ризик од пада

Анализа трошкова и користи: променљива опруга наспрам константне силе

Узмимо за пример набавку 100 опружних вешалица за типичну рафинерију:

Закључак: Под претпоставком испуњавања услова за рад, Рафинерија Вариабле Спринг Хангер може уштедети више од 60% трошкова набавке система подршке за пројекте рафинерије, што је најисплативији избор.

Искуство испоруке пројекта

Од свог оснивања 2012. године, Иангзхоу Тиансхун Пипелине Тецхнологи је обезбедила производе за подршку цевоводима за више пројеката рафинерија широм света:

▶  Домаћи пројекти: Послужио нове пројекте изградње и реновирања више локалних рафинерија у Шандонгу, Ђангсуу, Лиаонингу и другим регионима

▶  Пројекти у иностранству: производи се извозе у пројекте рафинерија у Бразилу, Индонезији, Јужној Африци и другим земљама

▶  Типичан случај: За нови пројекат рафинерије од 5 милиона тона годишње, испоручили смо више од 1200 комплета варијабилних носача опруга, који су сви инсталирани квалификовани у једном тренутку и до сада су радили без грешке

▶  Рекорд квалитета: Нема притужби на проблеме са квалитетом серије 8 узастопних година, стопа поновне куповине премашује 70%

Свака серија производа се испоручује са:

▶  Сертификат о материјалу

▶  Извештај о испитивању опружног оптерећења

▶  Сертификат о квалификацији производа

▶  Приручник за инсталацију и рад

Ексклузивне услуге за пројекте рафинерија

▶  Подршка за избор: Може директно да чита излазне датотеке софтвера за анализу напрезања цевовода да брзо заврши избор серије

▶  Потврда цртежа: Обезбедите скице производа за инсталацију да бисте сарађивали са дизајном цевовода

▶  Подељена испорука: Испорука у серијама у складу са напретком изградње јединице да бисте смањили притисак складиштења на лицу места

▶  Услуга на лицу места: техничко особље доступно за упутства за инсталацију на лицу места за велике пројекте

▶  Реакција након продаје: Обезбедите решења за проблеме са квалитетом производа у року од 24 сата

▶  Снабдевање резервним деловима: Уобичајени модели на лагеру, резервни делови за хитне случајеве се испоручују у року од 48 сати
