Дилатационе спојнице цевовода су флексибилне компоненте уграђене у системе цевовода да апсорбују промене димензија изазване термичким ширењем и контракцијом, као и да пригуше вибрације, смање буку и компензују мању неусклађеност инсталације. Без дилатационих спојева, топлотни раст у дугим цевоводима би створио огроман стрес који може оштетити пумпе, вентиле, млазнице и саму цев.Иангзхоу Тиансхун Пипелине Тецхнологипроизводи три главне породице дилатационих спојева — металне мехове, гуму и тканину — од којих је свака пројектована за одређени притисак, температуру и услове медија.

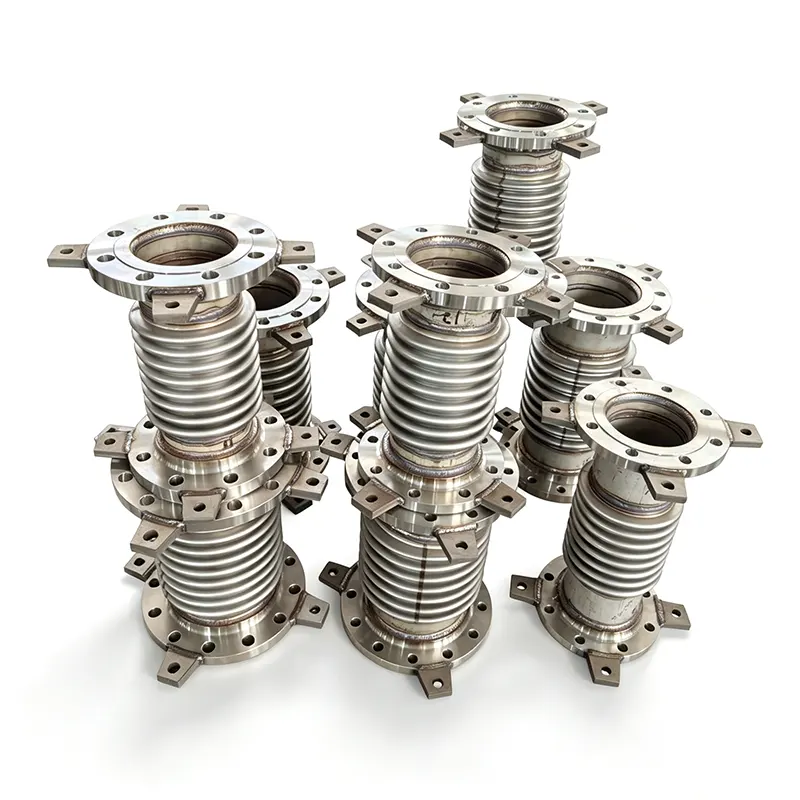

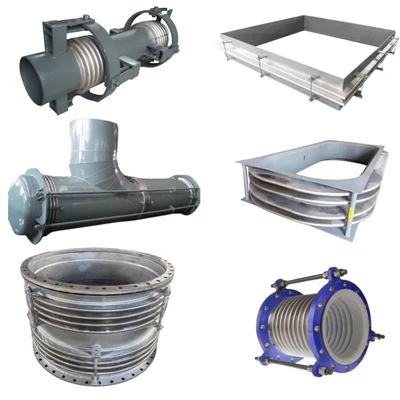

Метални дилатациони спојеви, који се такође називају дилатациони спојеви са мехом, направљени су од једног или више увијених елемената меха од нерђајућег челика у комбинацији са крајњим спојевима као што су прирубнице, крајеви за заваривање или навојне везе. Дизајнирани су за системе цевовода под притиском и могу да апсорбују аксијално, бочно и угаоно кретање појединачно или у комбинацији.
Конфигурације се крећу од једноставних једноосних јединица до сложених везаних, универзалних, шарки и дизајна са балансираним притиском који садрже потисак притиска или ограничавају кретање на одређене равни. Мехови се обично формирају од нерђајућег челика 304, 321 или 316Л, а опције од високолегираних као што су Инцонел или Хастеллои су доступне за корозивне или високе температуре. Оцене притиска покривају пуни вакуум до неколико стотина бара, у зависности од пречника и броја слојева меха.
| Параметарска ставка | Примери заједничких вредности |
| Номинални пречник (ДН) | ДН50 - ДН3000 (Нестандардне димензије се могу произвести према цртежима.) |
| Пројектовани притисак (ПН) | ПН10, ПН16, ПН25, ПН40 |
| Пројектна температура | -196°Ц до +800°Ц |
| Белловс Материал | СС304, СС316Л, Инцонел 625 |
| Врста везе | Прирубница, заваривање |
| Мовемент Цапацити | Аксијални, бочни, угаони (мм/°) |
| Фатигуе Лифе | 1000, 3000, 5000 циклуса |
Гумени дилатациони спојеви нуде лагану алтернативу за пригушивање вибрација металним јединицама за апликације нижег притиска. Направљени од ојачане синтетичке гуме као што су ЕПДМ, НБР, неопрен или ПТФЕ обложене варијанте, апсорбују топлотно кретање, смањују буку која се преноси структуром и компензују неусклађеност између цеви и опреме. Они се широко користе у третману воде, ХВАЦ, пумпним станицама и водовима за пренос хемикалија где су отпорност на корозију и апсорпција удара приоритет.

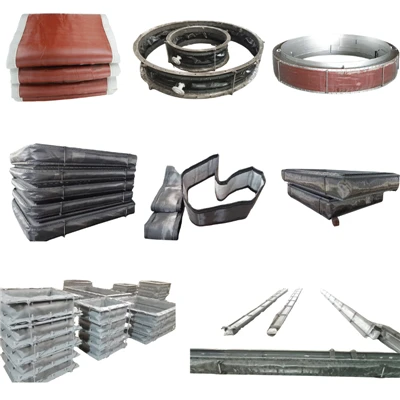

Тканине или неметалне дилатационе спојеве дизајниране су првенствено за системе канала ниског притиска и димних гасова који раде на високим температурама. Састоје се од више слојева високотемпературних тканина, изолације и заптивних материјала уоквирених металом или челичном конструкцијом. Способни да апсорбују велике количине аксијалног, бочног и угаоног померања са веома малом силом реакције, спојеви тканине су уобичајени у електранама, постројењима за претварање отпада у енергију, цементним пећима и индустријским издувним системима који раде до 1.000°Ц и више са одговарајућом изолацијом.
| Табела параметара | Примери заједничких вредности |
| Сервисна температура | 400°Ц-1000°Ц |
| Радни притисак | ± 50 кПа (низак притисак) |
| Врста медија/гаса | Димни гас, врући ваздух, корозивни гас |
| Фабриц Лаиерс | ПТФЕ, силицијум, керамичка влакна |
| Дужина лицем у лице | 200 мм - 500 мм (прилагодљиво) |
| Материјал оквира | Угљенични челик, К235, СС304 |
Наш асортиман дилатационих спојева покрива номиналне пречнике од ДН25 (1 инч) до ДН4000 (160 инча) и веће за јединице од тканине по мери. Стандардне димензије лицем у лице прате уобичајене индустријске норме, а прилагођене дужине, капацитети кретања и крајње конфигурације се производе по наруџбини. Сваки спој је хидростатски тестиран и циклусно тестиран према потреби, уз потпуну следљивост материјала од намотаја до готовог склопа.
Сви дилатациони спојеви су пројектовани и произведени у складу са међународним стандардима укључујући ЕЈМА, АСМЕ Б31.1, АСМЕ Б31.3, ЕН 14917 и ГБ/Т 12777. Такође поседујемо ИСО 9001:2015 сертификат и можемо да испоручимо јединице са ознаком ЦЕ за европско тржиште.
Интеграција са системима за подршку цеви
Дилатациони спојеви су скоро увек наведени као део комплетне анализе флексибилности цевовода, радећи заједно са опружним носачима и чврстим носачима цеви за контролу кретања и оптерећења. На водовима са значајним вертикалним термичким растом, варијабилне опруге или сталне опруге носе тежину цеви док дилатациони спој апсорбује аксијално и бочно померање. За системе који су подложни динамичким догађајима као што су водени удар или сеизмичко оптерећење, хидраулички пригушивачи се често постављају паралелно са дилатационим спојевима како би се спречило изненадно кретање, а истовремено се омогућило постепено топлотно померање.
Наш комплетан портфолио производа такође укључује носаче папуча за цеви, унапред изоловане носаче цеви за криогене и високотемпературне водове, као и комплетан асортиман вешалица и носача за опруге — омогућавајући купцима да набављају дилатационе спојеве и њихов повезани хардвер за подршку од једног произвођача.
Дилатације су специфициране у готово свим секторима процесне индустрије: производња енергије (термална, нуклеарна, обновљива), нафта и гас (рафинерије, цјевоводи, ЛНГ терминали), третман воде и отпадних вода, петрохемијска и фармацеутска постројења, рударство и прерада минерала, производња хране и пића, даљинско гријање и изградња ХВАЦ система.
Сваки дилатациони спој се подвргава тестирању притиска и инспекцији димензија пре испоруке из нашег производног погона од 35.000 м² у Јиангсуу, Кина. Наш инжењерски тим подржава клијенте у прорачунима кретања, упутствима за избор материјала и прегледима прилагођеног дизајна. Стандардно време испоруке је од две до четири недеље у зависности од величине и сложености, а журне поруџбине могу се извршити уз претходни договор. Са више од 14 година искуства у снабдевању компонентама цевовода у преко 45 земаља, пружамо услуге ЕПЦ извођачима, инжењерским фирмама и крајњим корисницима широм света.
Коју врсту дилатације да изаберем - метал, гуму или тканину?
Изаберите на основу притиска, температуре и медија. Спојеви са металним меховима издржавају висок притисак и широк температурни опсег и подразумевани су за процесне цеви. Гумени спојеви се одликују пригушењем вибрација и отпорношћу на корозију у води и благим хемијским условима. Спојеви од тканине се користе за канале великог пречника, ниског притиска и високе температуре, као што су димни гасови и издувни системи.
Које покрете може да апсорбује експанзиони зглоб?
У зависности од дизајна, дилатациони спојеви могу да апсорбују аксијално (компресија/издуживање), бочно (управно померање) и угаоно (ротационо) кретање, било појединачно или у комбинацији. Јединице са једним мехом првенствено управљају аксијалним померањем, док се универзални, шарнири и кардански дизајн користе за бочно и угаоно померање.
Да ли су ми потребни опружни ослонци када постављам дилатациони спој?
У већини случајева да. Дилатациони спојеви апсорбују топлотно кретање, али нису дизајнирани да носе тежину цеви. Вјешалице с варијабилним опругама или вјешалице с константним опругама подржавају мртво оптерећење цијеви и садржаја док омогућавају слободно кретање дилатацијског споја. Одговарајући избор носача део је потпуне анализе напона цеви.
Које стандарде поштују ваши дилатациони спојеви?
Наши метални дилатациони спојеви су дизајнирани према стандардима ЕЈМА и усклађени су са АСМЕ Б31.1, АСМЕ Б31.3, ЕН 14917 и ГБ/Т 12777. Јединице од гуме и тканине прате применљиве стандарде ИСО, ЕН и АСТМ. ЦЕ ознака и инспекција треће стране су доступни на захтев.
Колики је типичан радни век експанзионе спојнице?
Радни век зависи од температуре, притиска, циклуса кретања, корозије медија и квалитета уградње. Метални спој са мехом одговарајуће величине и инсталиран обично траје 10 до 20 година у нормалној индустријској употреби. Зглобови од гуме и тканине углавном имају краћи век трајања и сматрају се заменљивим хабајућим предметима. На захтев можемо обезбедити податке о циклусу замора за специфичне дизајне мехова.
