Како хидраулични амортизери штите цевоводе од сеизмичких и динамичких оптерећења?

Цевоводи су спас савремене индустрије, транспортујући нафту, гас, хемикалије и воду на велике удаљености. Међутим, они су рањиви на низ спољашњих сила, укључујући сеизмичке догађаје, оптерећења ветром, водени удар и ударе притиска. Ова динамичка и сеизмичка оптерећења могу изазвати катастрофалан квар цевовода ако се њима не управља правилно.Хидраулични снубберссу критични сигурносни уређаји који штите цевоводе од ових сила. Хидраулични пригушивач, такође познат као пригушивач удара или сеизмички пригушивач, је механички уређај који омогућава споро, контролисано топлотно кретање цевовода док се чврсто закључава под брзим динамичким оптерећењима, чиме се спречава прекомерно померање и напрезање. У Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд., наша фабрика производи хидрауличне снубберс високих перформанси више од 25 година и видели смо њихову суштинску улогу у заштити критичне инфраструктуре широм света.

Заштитни механизам хидрауличног амортизера заснива се на једноставном, али веома ефикасном принципу: закључавање осетљиво на брзину. У нормалним радним условима, снуббер омогућава цевоводу да се шири и термички скупља спором брзином, прилагођавајући топлотни раст без ограничења. Међутим, када дође до сеизмичког догађаја или изненадног динамичког оптерећења, амортизер осећа брзо повећање брзине и тренутно се блокира, делујући као крути подупирач који ограничава цев и спречава прекомерно кретање. Ова брза реакција се постиже кроз прецизно пројектован хидраулични систем који укључује клип, цилиндар напуњен специјализованом силиконском течношћу и софистицирани механизам вентила. Наши хидраулични пригушници су дизајнирани да реагују у милисекундама, обезбеђујући да цевоводи буду заштићени од најтежих сеизмичких и динамичких догађаја. У овом свеобухватном водичу ћемо се задубити у инжењеринг, хидраулику и материјале који чине хидрауличне пригушиваче неопходним за безбедност цевовода, а ми ћемо обезбедити детаљне техничке спецификације и упутства за примену из великог искуства наше фабрике.

Садржај

• 1. Који је принцип рада хидрауличног амортизера?
• 2. Како хидраулички амортизери ублажавају сеизмичка и динамичка оптерећења?
• 3. Које су кључне техничке спецификације наших хидрауличних амортизера?
• 4. Како правилна инсталација и одржавање могу осигурати перформансе снуббер-а?
• Често постављана питања (ФАК)
• Закључак и прилагођене консултације о снубберу

Који је принцип рада хидрауличног амортизера?

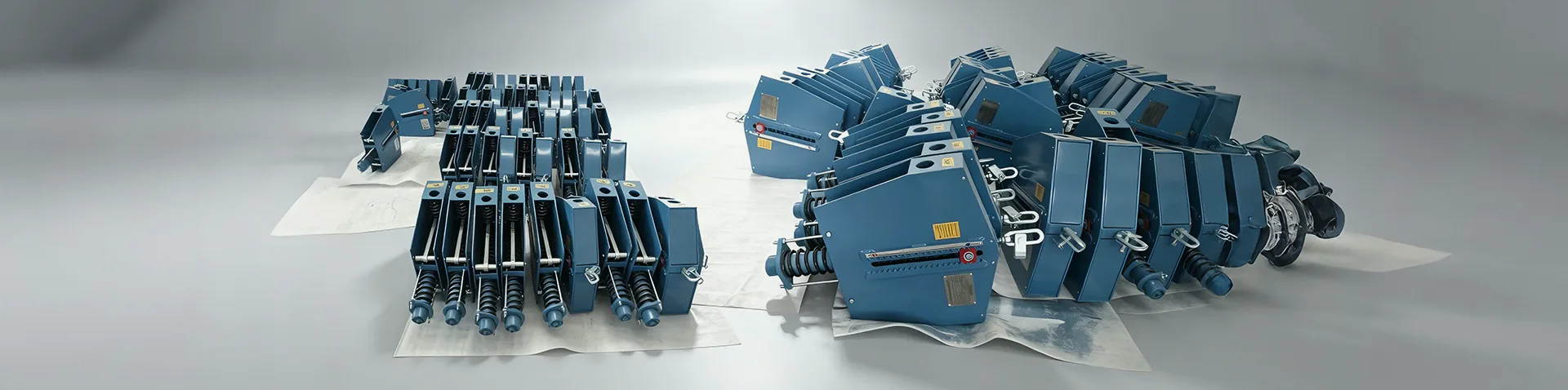

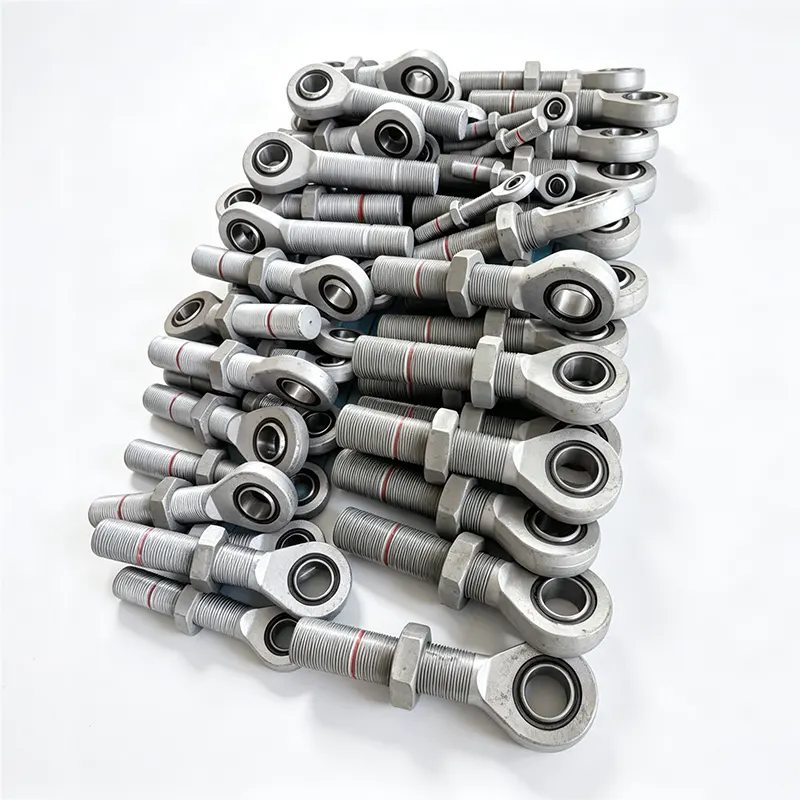

У својој сржи, хидраулични снуббер је уређај за апсорпцију енергије осетљив на брзину који обезбеђује слободу кретања ради термичког ширења и круто задржавање под динамичким оптерећењима. Уређај се састоји од цилиндра испуњеног силиконском течношћу високог вискозитета, клипа са посебно дизајнираним отворима за отворе и склопа неповратног вентила са опругом. При нормалним спорим термичким кретањима, клип се креће кроз течност малом брзином, омогућавајући флуиду да тече кроз отвор и неповратни вентил са минималним отпором. Ово слободно кретање, обично мање од 100 мм/сец, прилагођава топлотну експанзију без наметања значајног оптерећења цевоводу. Међутим, када динамички догађај као што је земљотрес или водени чекић генерише кретање велике брзине, проток течности кроз отвор постаје веома ограничен због пада притиска на клипу. Неповратни вентил се затвара, гурајући течност кроз контролисан обилазни пут, стварајући ефекат пригушења који се одупире брзом кретању. Акција закључавања је прогресивна, што значи да пригушивач пружа све већи отпор како се брзина повећава, ефективно постајући круто заустављање за догађаје веома велике брзине.

Кључни оперативни принципи нашегХидраулиц Снубберс:

• Закључавање осетљиво на брзину:Снуббер је подешен да закључа на одређеном прагу брзине, обично између 50 и 150 мм/сец, у зависности од примене. Ово осигурава да остаје откључан за нормално термичко ширење, али се одмах закључава за сеизмичке догађаје.
• Прогресивни отпор:За разлику од механичког заустављања, који обезбеђује изненадно, круто ограничење, хидраулични пригушивач нуди прогресивни отпор који се повећава са брзином. Ово ублажава ударно оптерећење, смањујући вршну силу која се преноси на цевовод и његове носаче.
• Термичка компензација:Пригушивач је дизајниран тако да се прилагоди покретима екстензије и компресије, омогућавајући цевоводу да се слободно шири и скупља унутар свог нормалног радног опсега.
• Безбедан дизајн:У случају цурења хидрауличке течности или квара заптивања, пригушивач је дизајниран да се аутоматски закључа, спречавајући да цевовод остане незаштићен.
• Подесива осетљивост закључавања:Многи од наших хидрауличних пригушивача омогућавају подешавање брзине закључавања на терену, омогућавајући фино подешавање да одговара специфичним критеријумима сеизмичког дизајна цевовода.

Практични пример из петрохемијске фабрике на Блиском истоку илуструје принцип рада на делу. Постројење је имало паровод великог пречника који је током нормалног рада доживљавао значајно термичко ширење, са помацима до 150 мм. Међутим, регион је такође склон мањој сеизмичкој активности. Стандардни носачи цеви су дозвољавали термичко кретање, али нису могли да обуздају цев током земљотреса. Инсталирањем наших хидрауличних пригушивача на стратешким локацијама, постројење је постигло слободно топлотно кретање у нормалним условима, док су се снубери блокирали током сеизмичких догађаја, ограничавајући померање цеви на безбедне нивое. Менаџер фабрике је известио да су снубери радили беспрекорно током земљотреса јачине 5,2 степена Рихтера, спречавајући било какво оштећење система цевовода.

Наша фабрика уИангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд.производи хидрауличне снубберс са низом осетљивости закључавања и капацитета хода како би одговарали различитим величинама цевовода и условима рада. Користимо нерђајући челик високог квалитета за влажне делове, а наш силиконски флуид је хемијски инертан и стабилан у широком температурном опсегу. Сваки пригушивач се тестира на динамичком тестном уређају да би се потврдиле његове карактеристике закључавања и пригушења. Ова посвећеност прецизном инжењерингу осигурава да наши хидраулични снубберс пружају поуздану заштиту за цевоводе у најзахтевнијим окружењима.

Како хидраулички амортизери ублажавају сеизмичка и динамичка оптерећења?

Сеизмички догађаји и динамичка оптерећења стварају сложене силе које делују на цевоводе у више праваца.Хидраулични снубберсрешавају ове силе обезбеђујући комбинацију крутог ограничења и расипања енергије. Када сеизмички талас путује кроз тло, узрокује да се цевовод помера са земљом, али пошто је цевовод дуга, непрекидна структура, његова инерција узрокује да заостаје за кретањем тла. Ово диференцијално померање може изазвати напрезања савијања и аксијална оптерећења која прелазе границе пројектовања цеви. Хидраулични снуббер се закључава током сеизмичког догађаја, спајајући цев са носећом структуром и спречавајући прекомерно релативно померање. Поред тога, хидраулично пригушење пригушивача распршује део сеизмичке енергије у виду топлоте, смањујући укупно оптерећење цевовода и његових носача.

Кључни механизми за ублажавање оптерећења хидрауличних амортизера:

• Ограничење померања:Закључавањем при великој брзини, снубер ограничава померање цевовода током сеизмичког догађаја, држећи га унутар пројектованог оквира цеви и њених носача.
• Расипање енергије:Ефекат хидрауличног пригушења претвара део кинетичке енергије из динамичког оптерећења у топлоту, смањујући силу која се преноси на цевовод и његове конструкцијске ослонце.
• Прерасподела оптерећења:Хидраулички снуббери су стратешки постављени дуж цевовода да равномерно распоређују сеизмичко оптерећење, спречавајући концентрацију напрезања на одређеним тачкама.
• Превенција резонанце:Обезбеђујући ефекат пригушења, снубер помаже да се спречи да цевовод резонује на својој природној фреквенцији, што би могло да појача динамичка оптерећења.
• Заштита од воденог удара:Брзо закључавање пригушивача под изненадним ударима притиска (водени чекић) спречава претерано кретање цевовода, смањујући ризик од раздвајања спојева или квара потпоре.

Студија случаја из постројења за течни природни гас (ЛНГ) у југоисточној Азији показује ефикасност хидрауличних снубера у ублажавању сеизмичких оптерећења. Објекат се налазио у сеизмички активној зони и имао је 2 км дуг надземни цевовод. Након процене сеизмичког ризика, инжењери су инсталирали преко 100 хидрауличних амортизера на критичним местима подршке. Током земљотреса јачине 6,2 степени Рихтерове скале, пригушници су се закључали како је пројектовано, ограничавајући померање цеви на израчунати сигуран опсег. Инспекције након догађаја нису откриле оштећења на систему цевовода, а објекат је могао да настави са радом у року од 48 сати. Менаџер објекта је заслужан за Хидраулиц Снубберс за спречавање онога што је могло бити катастрофалан квар.

Наша фабрика производи хидрауличне пригушиваче у различитим конфигурацијама, укључујући типове једносмерног и двоструког дејства, како би одговарали различитим правцима и величинама оптерећења. Такође нудимо пригушиваче са уграђеним визуелним индикатором положаја који омогућава особљу за одржавање да на први поглед провери статус снубера. Наш инжењерски тим може да изведе студију димензионирања и постављања снуббера, користећи анализу коначних елемената (ФЕА) за моделирање одговора цевовода на сеизмичка и динамичка оптерећења. Ово осигурава да су пригушници оптимално постављени и димензионисани да обезбеде најефикаснију заштиту. Са нашим хидрауличним снубберсом, оператери цевовода могу имати поверења да је њихова инфраструктура спремна чак и за најтеже сеизмичке и динамичке догађаје.

Које су кључне техничке спецификације наших хидрауличних амортизера?

Т.С. МАЦХИНАРИ производи свеобухватан асортиман хидрауличних амортизера за различите примене на цевоводима. Наша линија производа укључује пригушиваче са различитим капацитетима оптерећења, дужинама хода и брзинама закључавања како би задовољили специфичне захтеве електрана, рафинерија и индустријских објеката. Сви наши хидраулични снуббер производи су произведени у складу са ИСО 9001 и испуњавају захтеве АСМЕ Б31.1, ДИН ЕН 13480 и других међународних стандарда. Табела у наставку сумира кључне техничке спецификације за наше најпопуларније моделе хидрауличног пригушивача, који се користе у критичним апликацијама заштите цевовода широм света. Наша фабрика такође може да производи пригушиваче по мери како би испунили специфичне захтеве пројекта, укључујући посебне дужине хода, капацитете оптерећења и премазе за заштиту животне средине.

Поред стандардних модела, наша фабрика нуди неколико опционих функција за побољшање перформанси и прикладности хидрауличних амортизера за специфична окружења. То укључује: нискотемпературну верзију са специјализованом силиконском течношћу која остаје течна до -40°Ц; високотемпературна верзија предвиђена за континуирани рад на 120°Ц; и верзија пресвучена епоксидом за корозивна окружења, као што су платформе на мору и хемијска постројења. Такође обезбеђујемо прилагођене дужине хода да бисмо задовољили специфичне захтеве топлотног кретања цевовода.

Наш процес контроле квалитета укључује 100% тест динамичких перформанси на сваком хидрауличном амортизеру, који потврђује да брзина закључавања, носивост и карактеристике пригушења испуњавају наведене вредности. Такође спроводимо испитивање притиска на хидрауличном систему како бисмо се уверили да нема цурења под радним притиском. Сваки снуббер је обележен јединственим серијским бројем, што омогућава потпуну следљивост од производње до инсталације на терену. Our factory atИангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд.одржава свеобухватан инвентар стандардних снубера и компоненти, омогућавајући брзу испоруку на било коју локацију. Такође пружамо услугу одабира снуббера, где вам наш инжењерски тим помаже да одаберете оптимални модел и величину за ваше специфичне потребе заштите цевовода.

Како правилна инсталација и одржавање могу осигурати перформансе снуббер-а?

Хидраулиц Снубберссу прецизни уређаји који захтевају пажљиву инсталацију и редовно одржавање како би били сигурни да раде како је предвиђено. Неправилна инсталација може довести до тога да амортизер не може да се закључа под динамичким оптерећењима, или може да се закључа када не би требало (нпр. током спорог термичког кретања). Наша фабрика уИангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд.пружа детаљне смернице за инсталацију и препоруке за одржавање како би помогли купцима да максимизирају поузданост и радни век својих хидрауличних амортизера. Праћење ових смерница осигурава да ће снубери обезбедити критичну заштиту потребну током сеизмичких и динамичких догађаја.

Кључне праксе за инсталацију и одржавање хидрауличних амортизера:

• Исправна оријентација:Пригушивач мора бити постављен у исправној оријентацији, са клипњачом у равни са смером очекиваног кретања. Постављање пригушивача под углом може изазвати бочно оптерећење, што може оштетити заптивке и смањити перформансе.
• Правилна монтажа:Користите приложене монтажне конзоле и уверите се да су безбедно причвршћени за цевовод и потпорну структуру. Тачке монтаже морају бити структурално адекватне да пренесу носивост пригушивача на носач.
• Подмазивање и заптивање:Клипњачу пригушивача треба редовно чистити и подмазати препорученим уљем како би се спречила корозија и деградација заптивке. Заптивке треба прегледати да ли има знакова хабања или цурења током рутинског одржавања.
• Функционално тестирање:Препоручујемо да једном годишње тестирате функцију закључавања пригушивача, користећи преносиву јединицу за тестирање која симулира динамичко оптерећење. Ово осигурава да пригушивач остане у функцији и да брзина закључавања није одступила од спецификације.
• Распоред замене:Чак и уз правилно одржавање, хидраулички амортизери имају ограничен радни век. Препоручујемо замену снубера сваких 15-20 година, или раније ако је интегритет заптивке угрожен или ако је снуббер био подвргнут озбиљном сеизмичком догађају.

Студија случаја из нуклеарне електране у Сједињеним Државама илуструје важност редовног одржавања снубера. Током рутинске инспекције, особље за одржавање је открило да је неколико хидрауличних снуббера развило цурење заптивки, што је узроковало да силиконска течност полако цури. Да се ​​не адресирају, пригушивачи би имали смањену способност пригушења и можда се не би правилно закључали током земљотреса. Постројење је следило нашу препоручену процедуру одржавања, замењујући заптивке и допуњавајући пригушиваче свежом течношћу. Накнадни динамички тест је потврдио да су пригушивачи били потпуно оперативни. Менаџер за безбедност фабрике је приметио да је програм проактивног одржавања спречио потенцијални безбедносни проблем и да су снубери били потпуно функционални током следећег сеизмичког догађаја.

Наша фабрика обезбеђује свеобухватан приручник за одржавање пригушивача који покрива поступке инспекције, тестирања и замене заптивки. Такође нудимо програм обуке за особље за одржавање, који покрива исправну употребу опреме за тестирање и тумачење резултата испитивања. За купце који преферирају решење по принципу „кључ у руке“, нудимо уговор о сервисирању снуббера који укључује периодичне провере, функционално тестирање и замену заптивки. Ова услуга осигурава да ваши хидраулични снуббери остану у оптималном стању, спремни да заштите ваше цевоводе када је то потребно. Улагањем у правилну инсталацију и одржавање, оператери цевовода могу да обезбеде да њихови хидраулични пригушници обезбеђују највиши ниво заштите током целог животног века система цевовода.

Често постављана питања (ФАК)

Питање 1: Која је разлика између хидрауличног амортизера и механичког подупирача?

Одговор: Механички подупирач обезбеђује чврсту везу која не дозвољава никакво топлотно померање, што може довести до великих топлотних напрезања цевовода. Хидраулични пригушивач, с друге стране, омогућава споро термичко кретање док се закључава под брзим динамичким оптерећењима. То значи да током нормалног рада, снуббер прихвата топлотну експанзију, смањујући напрезање. Под сеизмичким или динамичким оптерећењима, закључава се и делује као крути подупирач. Ова двострука функција чини хидрауличне пригушиваче погоднијим за цевоводе који доживљавају значајно топлотно померање, јер спречавају акумулацију топлотног напрезања.

Питање 2: Да ли се хидраулични амортизер може поправити или га треба заменити када поквари?

Одговор: У многим случајевима, хидраулички амортизери се могу поправити заменом заптивки и пуњењем течности. Међутим, ако су унутрашњи клип или цилиндар оштећени, амортизер се мора заменити. Наша фабрика нуди услугу реконструкције за већину наших модела хидрауличног пригушивача, где растављамо, прегледамо, замењујемо истрошене делове и поново састављамо пригушивач према његовим оригиналним спецификацијама. Препоручујемо да квалификовани техничар процени снуббер како би утврдио да ли је поправка или замена најисплативија опција.

Питање 3: Како се одређује брзина закључавања хидрауличног амортизера?

Одговор: Брзина закључавања је одређена дизајном унутрашњег вентила и отвора пригушивача, а подешава се током производње. Обично се бира на основу очекиване брзине топлотног кретања цевовода и критеријума сеизмичког пројектовања. За већину примена користи се брзина закључавања између 80 и 150 мм/сец. Наша фабрика може подесити брзину закључавања како би задовољила специфичне захтеве пројекта. Такође нудимо пригушиваче са подесивом функцијом закључавања брзине, омогућавајући подешавање на терену да одговара специфичном профилу кретања цевовода.

Питање 4: Да ли су хидраулични пригушници погодни и за унутрашњу и за спољашњу инсталацију?

Одговор: Да, хидраулички пригушивачи су погодни за унутрашње и спољашње инсталације. Међутим, за спољне инсталације, посебно у корозивним срединама или подручјима са високом влажношћу, препоручујемо наше пригушиваче са премазом отпорним на корозију (епоксидом или поцинкованим). За екстремно хладне климе нудимо нискотемпературну верзију са специјализованом течношћу која остаје течна до -40°Ц. Наша фабрика може пружити детаљна упутства о најприкладнијим материјалима и опцијама премаза за ваше специфично окружење уградње.

Питање 5: Које сертификате има Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд. за своје хидрауличне амортизере?

Одговор: Наши хидраулични пригушници се производе према ИСО 9001:2015 (Управљање квалитетом) и ИСО 14001:2015 (Управљање животном средином) сертификатима. Такође смо усклађени са стандардима АСМЕ Б31.1, ДИН ЕН 13480 и ГБ/Т 17116.3 за носаче цевовода. Наши производи су тестирани и сертификовани од стране независних организација, укључујући СГС и ТУВ, а уз сваку поруџбину обезбеђујемо комплетан сет извештаја о испитивању и сертификата. Наша фабрика се редовно проверава како би се осигурало да наши производни процеси и системи контроле квалитета испуњавају највише међународне стандарде.

Закључак: Заштитите своје цевоводе висококвалитетним хидрауличним пригушивачима

Хидраулички пригушивачи су основни уређаји који обезбеђују критичну заштиту цевовода од сеизмичких и динамичких оптерећења. Дозвољавајући слободно топлотно кретање у нормалним условима и закључавање у брзим динамичким догађајима, они спречавају прекомерно померање, смањују напрезање и расипају енергију, обезбеђујући интегритет и сигурност система цевовода. У Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд., наша фабрика је деценијама конструисала хидрауличне амортизере високих перформанси, нудећи широк спектар модела са различитим капацитетима оптерећења, ходовима и брзинама закључавања који одговарају различитим применама. Наша посвећеност квалитету, прецизном инжењерингу и корисничкој подршци обезбеђује да наши снубери пружају поуздану заштиту за најкритичније инфраструктурне пројекте широм света.

Да ли желите да заштитите свој систем цевовода од сеизмичких и динамичких оптерећења?Контактирајте Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд. данасза свеобухватне консултације о снубберу. Наш инжењерски тим ће анализирати дизајн вашег цевовода, услове рада и профил сеизмичког ризика како би препоручио оптимални модел хидрауличног снуббера, величину и положај. Нудимо бесплатне студије изводљивости, конкурентне цене и брзу испоруку, уз читав низ подршке за инсталацију и одржавање.Затражите своје бесплатне консултације о хидрауличном снубберу сада од Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд. и осигурајте да је ваш цевовод заштићен од неочекиваног.
