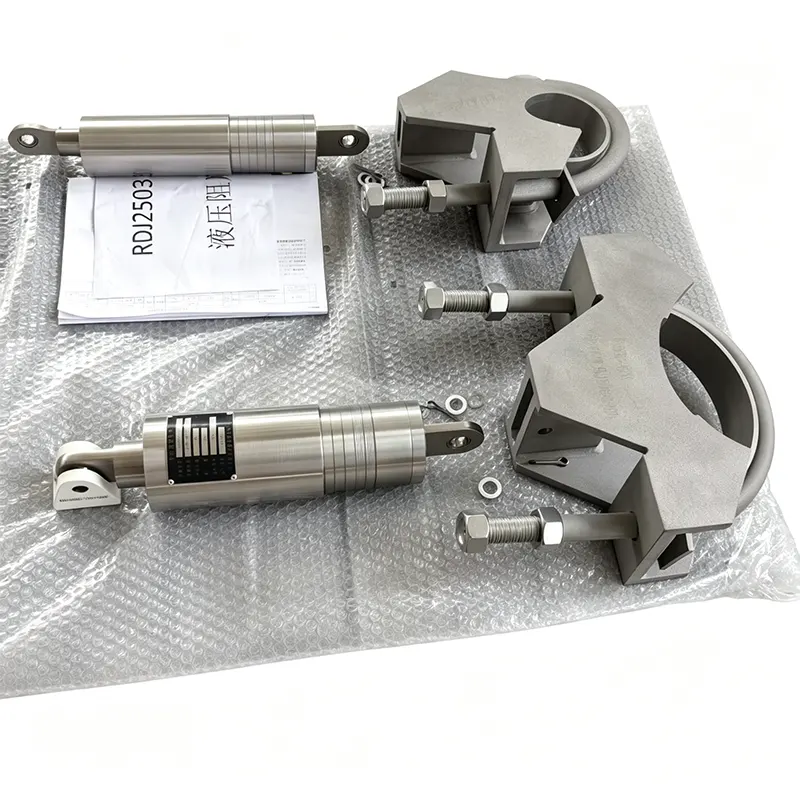

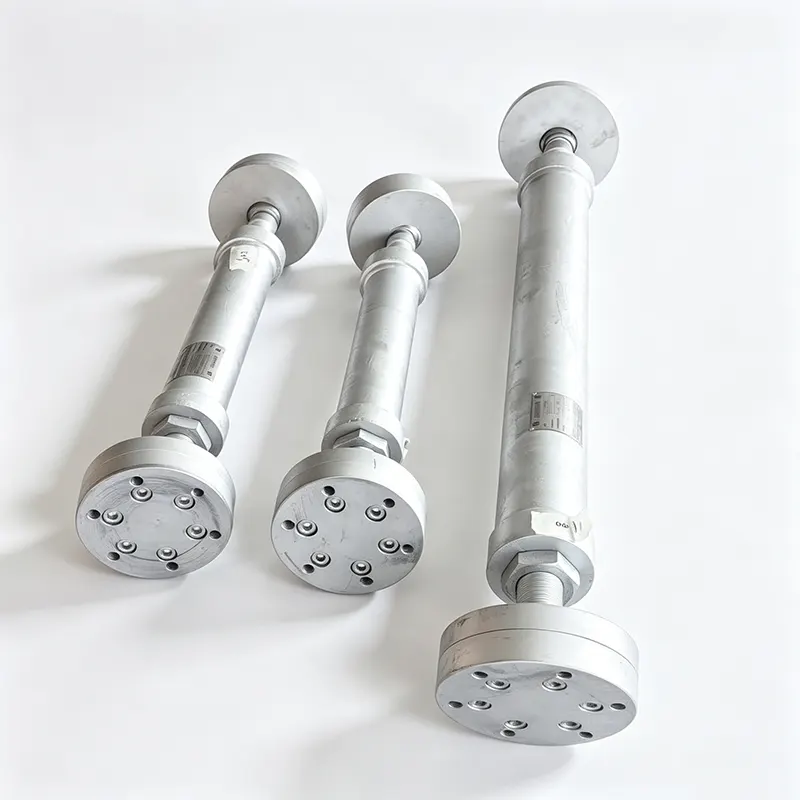

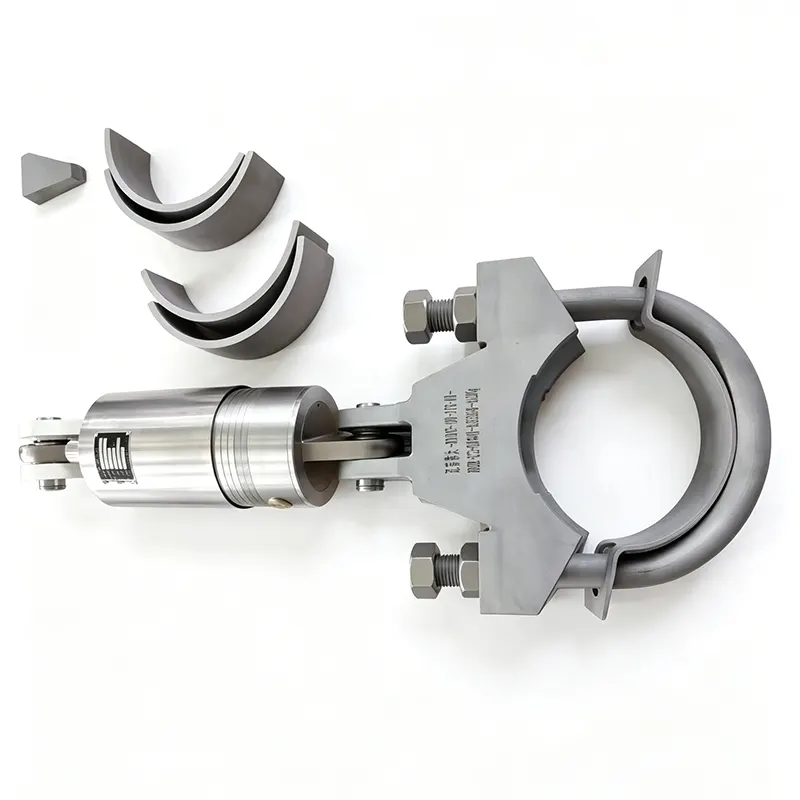

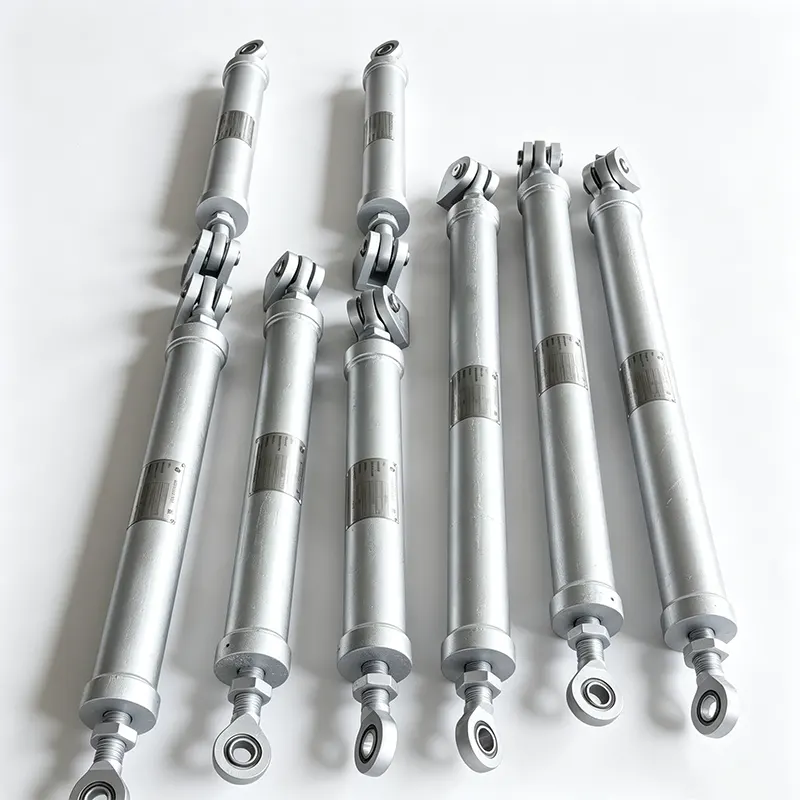

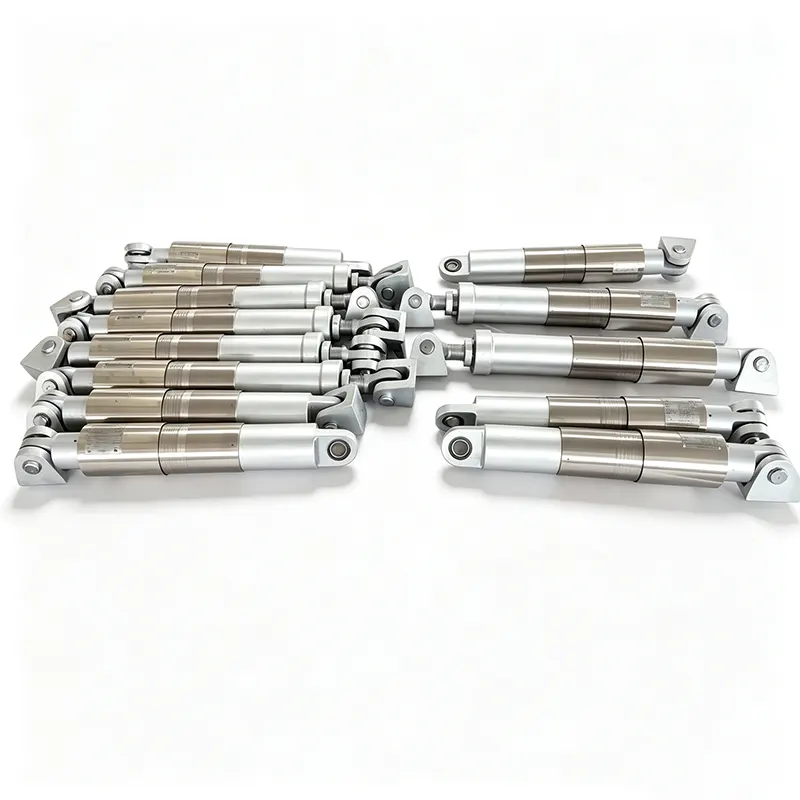

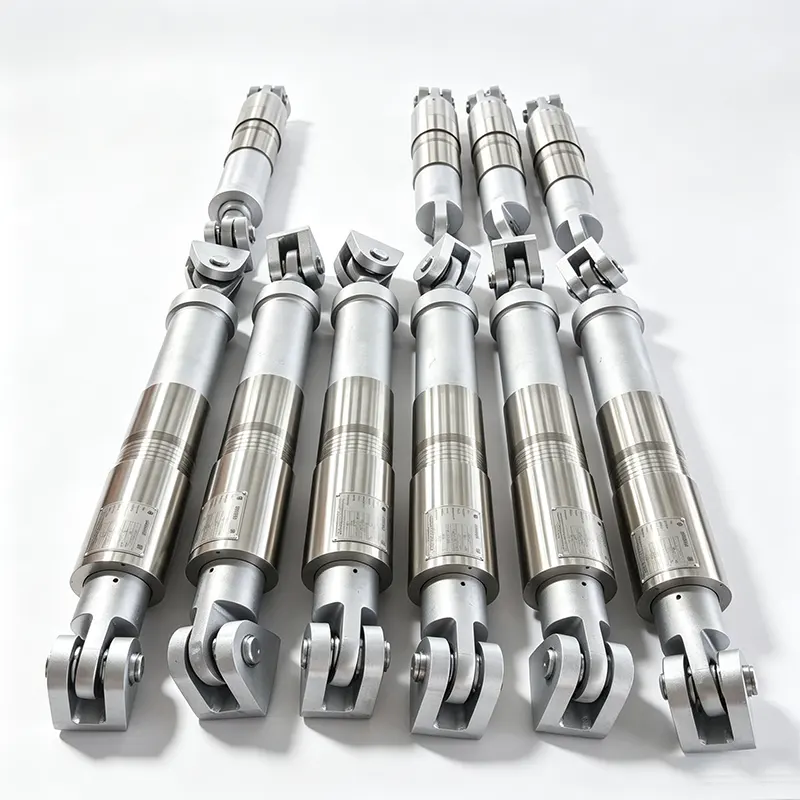

Хидраулички пригушивачи за држање цеви

Иангзхоу Тиансхун од 2012. године испоручује хидрауличке пригушиваче за постројења за производњу електричне енергије, петрохемију и нуклеарну енергију. Наша ИЗН серија снуббера послује у више од 45 земаља, уз подршку фабрике од 35.000 м², преко 100 квалификованог особља и система квалитета сертификованог према ИСО 2091001:

Како хидраулични снуббер штити цевовод

Хидраулични снуббер је ограничавач осетљив на брзину. У нормалним условима рада, термичко ширење и контракција доводе до спорог кретања цеви. Хидраулички пригушивачи за задржавање цеви прате овај покрет без икаквог отпора, делујући слично као ослонац за слободно клизање. Када се цев подвргне изненадном убрзању - од воденог удара, пражњења сигурносног вентила, сеизмичке активности или искључења пумпе - унутрашњи вентил се затвара за делић секунде. У том тренутку, амортизер постаје готово крут подупирач, преносећи динамичко оптерећење на конструкцију зграде или тачку сидрења и спречавајући померање цеви које би иначе могло да изазове оштећење од удара, пренапрезање или квар због замора.

Критична разлика је праг брзине. Спори покрети пролазе неограничено. Брзи покрети су закључани. Ово омогућава систему цевовода да одржи своју флексибилност за трајне термичке циклусе док добија тренутно ограничење само када је то потребно.

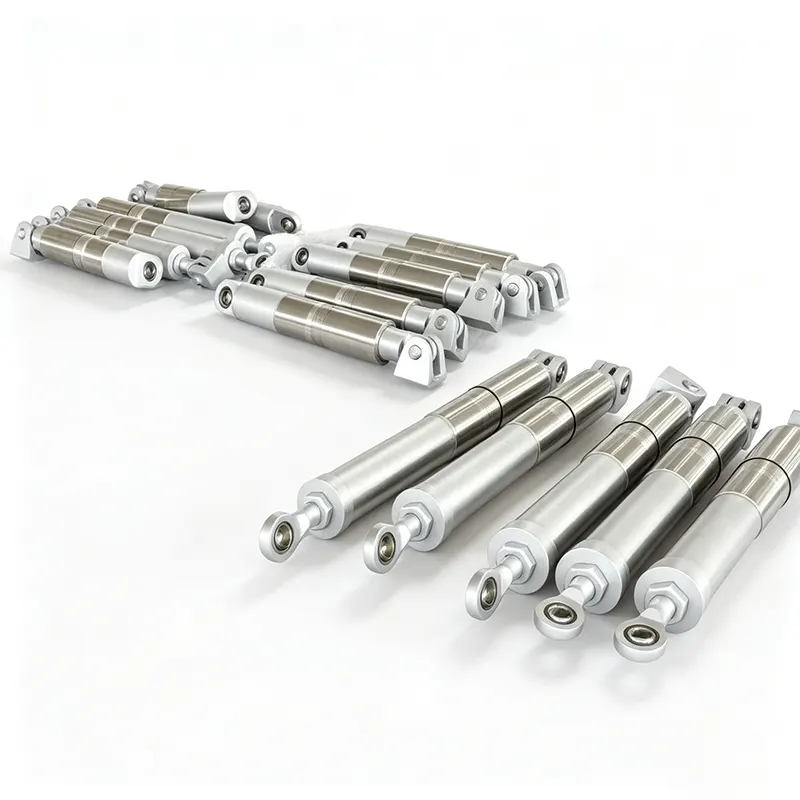

Дизајн и карактеристике ИЗН серије

Видљиви индикатор положаја

Јасан механички индикатор на телу пригушивача показује расположиви опсег хода у оба смера. Тимови за одржавање могу на први поглед да провере да ли јединица ради у оквиру свог пројектованог пута или захтева подешавање, без искључивања уређаја.

Компактна и симетрична конструкција

Симетрични распоред поједностављује оријентацију инсталације и смањује вероватноћу погрешне монтаже. Његов компактни омотач се уклапа у уске носаче цеви и загушене области где се не могу поставити веће опруге или чврсти подупирачи.

Ниско трење и кратко време закључавања

Унутрашње трење је сведено на минимум кроз прецизну машинску обраду и избор заптивки. Динамичко време одзива, интервал од почетка брзог покрета до потпуног закључавања, одржава се изузетно кратко. Ово осигурава да цев доживи занемарљиво померање пре него што се пригушивач укључи, што је критично за заштиту осетљиве опреме као што су прикључци турбина и млазнице посуда под притиском.

Могућност велике силе закључавања

Када су закључани, хидраулични пригушивачи за причвршћивање цеви могу да издрже значајна влачна и тлачна оптерећења без попуштања. Сила пригушења која се ствара током динамичког одзива је пропорционална улазној брзини и може се специфицирати до захтеваног пројектованог оптерећења, у складу са захтевима анализе напрезања цеви.

Компатибилност печата и медија

Заптивке су одабране за дугорочну компатибилност са хидрауличним флуидом и спољашњим окружењем постројења. Течни медијум, обично силиконско уље високе стабилности, одржава конзистентан вискозитет у опсегу радне температуре. Материјали заптивача отпорни су на старење и цурење, доприносећи дугом веку трајања без одржавања.

Технички обим

Све вредности су прилагођене специфичном случају оптерећења цевовода и захтевима пројекта. Нестандардни ходови, оцене оптерећења и типови прикључака се производе према цртежима клијената.

Контрола и испитивање квалитета

Сваки ИЗН хидраулични пригушивач се подвргава тестирању функционалног прихватања пре отпреме. Наменска тестна плоча примењује спору вожњу бициклом да би проверила слободно кретање, а затим симулира брзо померање да би потврдила закључавање и измерила резултујућу носивост. Граница притиска се тестира, а рад индикатора хода је валидиран. Записи о тестирању се чувају и могу се доставити уз пошиљку.

Одржава се следљивост материјала за делове који садрже притисак и за хидрауличну течност. У нуклеарним апликацијама примењују се потребни програми обезбеђења квалитета, укључујући усклађеност са применљивим деловима АСМЕ кодекса за котлове и посуде под притиском, одељак ИИИ и додатне захтеве специфичне за клијента. Наш ИСО 9001 сертификован систем регулише све процедуре, од пријема сировина до завршне инспекције.

Преко 70% наших поруџбина долази од дугорочних сталних клијената који полажу поверење у доследан учинак наших снуббера у више пројеката.

Тамо где се хидраулички пригушивачи користе за задржавање цеви

ИЗН серија је инсталирана у критичним системима цевовода где се не може преговарати о комбинацији термичке флексибилности и тренутног динамичког ограничења.

Нуклеарне електране

Главна пара, напојна вода и сигурносни цевоводи. Снубберс штите од сеизмичких догађаја и динамичких ефеката лома цеви док дозвољавају велика топлотна померања током нормалног рада. Комплетни пакети материјала и документације за испитивање су стандардни.

Термоелектране

Водови напојне воде за котлове, цевоводе за екстракцију паре и системи бајпаса турбина. Пригушивачи смањују пролазна оптерећења услед рада вентила и спречавају набијање цеви.

Петрохемијске и рафинеријске јединице

Процесни цевоводи у ФЦЦУ, реформаторима и компресорским станицама. Снубберс подносе вибрације изазване двофазним протоком и повремена оптерећења од експлозије, а истовремено прихватају термалне циклусе.

Челичане и индустријски гасни системи

Пећи са топлом експлозијом и цеви са кисеоником доживљавају брзе термичке прелазе и вибрације. Хидраулички амортизери одржавају поравнање цеви без ограничавања топлотног раста.

Пумпне и компресорске станице

Испусни водови су подложни пулсирању или догађајима воденог удара. Снубберс делују као ограничења осетљива на брзину, спречавајући оптерећење прирубница и носача.

Често постављана питања

Како се хидраулични амортизер разликује од крутог подупирача или опруге?

Чврсти подупирач закључава цев на месту и спречава свако топлотно кретање, што може довести до претераног напрезања цевовода и повезане опреме. Опружни носач носи гравитационо оптерећење, али не спутава динамичке силе. Хидраулични пригушивач премошћује обе потребе: омогућава споро топлотно ширење и слободно скупљање, а затим се закључава у року од милисекунди када брзина цеви премаши унапред постављени праг. Ово обезбеђује динамичко задржавање тачно када је то потребно без угрожавања термичке флексибилности.

Шта одређује подешавање брзине закључавања и да ли се може подесити?

Праг брзине закључавања је постављен у складу са максималном очекиваном стопом топлотног ширења цеви и минималном брзином која би настала услед динамичког догађаја као што је водени удар или сеизмички удар. Наши инжењери прегледају анализу напрезања на цеви како би утврдили вредност која задржава пригушивач током нормалног рада, али пружа потпуну суздржаност током прелазног стања. Праг је фабрички подешен и функционално верификован на испитном столу; ако се услови рада промене, подешавање се може поново калибрисати у нашем објекту.

Какво одржавање је потребно хидрауличном амортизеру током свог радног века?

Препоручујемо периодично функционално тестирање како бисмо потврдили да се јединица и даље креће без отпора при спором померању и да се правилно закључава при брзом кретању. У енергетским и процесним постројењима, ова провера се обично обавља сваких 3 до 5 година, или према програму одржавања постројења. Визуелни преглед подручја заптивке и индикатора хода је једноставан. Ако јединица захтева ремонт, нудимо фабричке услуге укључујући замену течности, промену заптивки и поновну сертификацију.

Могу ли ИЗН снубберс издржати вањску инсталацију или корозивна окружења биљака?

Да. Стандардни цилиндар добија премаз отпоран на корозију погодан за већину индустријских окружења на отвореном. За приобалне, оффсхоре или хемијски агресивне атмосфере, можемо испоручити цилиндар од нерђајућег челика и одабрати премазе клипњаче и заптивне материјале посебно за те услове. Са задовољством вам саветујемо избор материјала на основу окружења на локацији и температурног опсега.

Која је документација обезбеђена за нуклеарне или безбедносне критичне апликације?

Обезбеђујемо потпуну следљивост материјала за компоненте које задржавају притисак, сертификоване извештаје о испитивању млина, сертификацију хидрауличких течности, записе о функционалним тестовима и декларацију о усклађености са важећим кодексима. Када то захтева пројекат, документација испуњава АСМЕ Секцију ИИИ или друге нуклеарне стандарде. Наш систем квалитета се редовно проверава и можемо да удовољимо додатним ревизијама клијената и захтевима документације.

Инжењерска подршка и сервис

Одабир исправног пригушивача за примену ограничења цеви укључује податке о оптерећењу, очекивано топлотно кретање и праг брзине закључавања. Наши инжењери раде са вашим извештајима о напрезању цеви како би потврдили одговарајућу величину и подешавање. Наменски менаџери налога одговарају у року од 24 сата на упите и дају техничке препоруке без одлагања.

Прилагођене конфигурације — нестандардни ход, специјални материјали за корозивне атмосфере или документација нуклеарне класе — се третирају као рутински налози, а не као изузеци. Након испоруке, пружамо упутства за инсталацију и савете о одржавању, укључујући препоруке за периодична функционална тестирања како бисмо обезбедили континуирану поузданост током целог радног века.

Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд.

Постројење од 35.000 м², Јиангсу, Кина — извози у преко 45 земаља.

Хидраулички пригушивачи који се закључавају само када је то потребно цеви, а остатак времена се држе подаље.
