Тунед Масс Дампер

Подешени масени пригушивач, који се често назива ТМД или хармонијски апсорбер, је секундарни систем маса-опруга-пригушивач причвршћен за структуру у тачки високе амплитуде вибрација. Његов задатак је да се супротстави резонантном кретању. Када ветар, пешачки саобраћај или машинерија побуђују једну од природних фреквенција структуре, ТМД осцилира у супротности, одвлачећи механичку енергију од примарне структуре и расипајући је као топлоту. Резултат је приметно смањење љуљања, убрзања и померања, што побољшава удобност путника, штити неструктурне елементе и продужава век трајања.

Иангзхоу Тиансхун испоручује подешене пригушиваче масе за зграде, мостове, индустријске стубове и витке архитектонске карактеристике. Радови на пројектовању и производњи су подржани више од две деценије искуства у технологији пригушивања, спроведеном у оквиру система управљања квалитетом који испуњава захтеве ИСО 9001.

Како су три компоненте усклађене са структуром

ТМД функционише јер су три параметра — маса, крутост и пригушење — прилагођена да одговарају динамичким карактеристикама структуре домаћина.

Маса се одређује као део модалне масе циљног вибрационог режима. Типични однос масе се креће од 0,5% до 5% модалне масе, у зависности од расположивог простора, захтеваних перформанси и структуралних ограничења. Већа маса генерално обезбеђује веће смањење вибрација, али такође намеће додатно гравитационо оптерећење на поду или оквиру.

Крутост, коју обично обезбеђују завојне или лиснате опруге, одабрана је тако да се природна фреквенција ТМД-а скоро поклапа са проблематичном структурном фреквенцијом. Понекад се уводи мали намерни помак да би се проширио ефективни пропусни опсег. Када структура почне да резонира, ТМД маса осцилира на скоро истој фреквенцији, али ван фазе, стварајући инерцијску силу која се гура против кретања структуре.

Елемент за пригушивање - често вискозни пригушивач или пригушивач вртложних струја - контролише амплитуду сопствених осцилација ТМД-а и одређује колико енергије може да се уклони по циклусу. Премало пригушења даје оштар, али узак одговор; превише закључава масу и поништава корист. Оптимални однос пригушења се израчунава на основу масеног односа и жељених перформанси у фреквентном опсегу од интереса.

Када су ова три параметра правилно подешена, ТМД функционише без спољног напајања, вентила или контролних сигнала. Он аутоматски реагује кад год структура уђе у резонанцију и остаје у стању мировања у некритичним условима.

Приступ дизајну и изради

Сваки ТМД који испоручујемо је склоп специфичан за пројекат. Почињемо са модалном анализом структуре — природних фреквенција, облика модова и модалних маса — коју обично даје грађевински инжењер. Из ових података бирамо масу, израчунавамо потребну крутост опруге и дефинишемо карактеристике пригушења које ће обезбедити наведено смањење убрзања или померања.

Тело масе се обично производи од челичних плоча причвршћених или заварених у компактни блок. Опруге се наручују од специјализованих произвођача за тачну брзину и век трајања замора. Пригушење се може постићи помоћу флуидних вискозних елемената, вискоеластичних јастучића или система магнетних вртложних струја, у зависности од хода, века трајања и жељеног одржавања. Све компоненте се склапају и поређају у чврсти оквир који се затим фиксира на структуру.

Одржава се следљивост материјала за носеће делове, а сертификати опруга су укључени у пакет документације. Пре испоруке, проверавамо природну фреквенцију и однос пригушења склопљеног ТМД-а на испитном уређају. Извештај који потврђује да уређај испуњава циљеве дизајна испоручује се заједно са производом.

Технички обим

За апликације са веома ниским фреквенцијама, као што су високи димњаци или куле за посматрање, ТМД типа клатна се могу испоручити где сила која враћа гравитацију обезбеђује потребну крутост.

Где подешени пригушивачи масе чине мерљиву разлику

Мостови и пилони

Пешачки и друмски мостови великог распона подложни су бочном љуљању и вибрацијама изазваним ветром. ТМД инсталиран испод палубе или унутар стуба смањује убрзање на нивое који се осећају угодно и спречавају замор каблова и спојева.

Високе витке структуре

Димњаци, телевизијски торњеви и куле за посматрање доживљавају проливање вртлога и вибрације бочног ветра изазване ударима ветра. ТМД на врху или близу античвора критичног режима смањује амплитуду и штити структурну шкољку.

Пешачке конструкције

Степеништа, балкони у аудиторијуму и пасарени мостови узбуђени ходањем, трчањем или ритмичним кретањем гомиле могу се подесити помоћу ТМД-а. Маса, опруге и амортизер су често сакривени испод пролаза или унутар спуштеног плафона.

Индустријске зграде и платформе опреме

Вентилатори, компресори, центрифуге и друге ротирајуће машине стварају стабилне вибрације на познатим фреквенцијама. Подешавање пригушивача на радну брзину опреме или резонантну фреквенцију пода спречава ширење вибрација на суседне области и смањује одржавање цевних прикључака и електричних ормара.

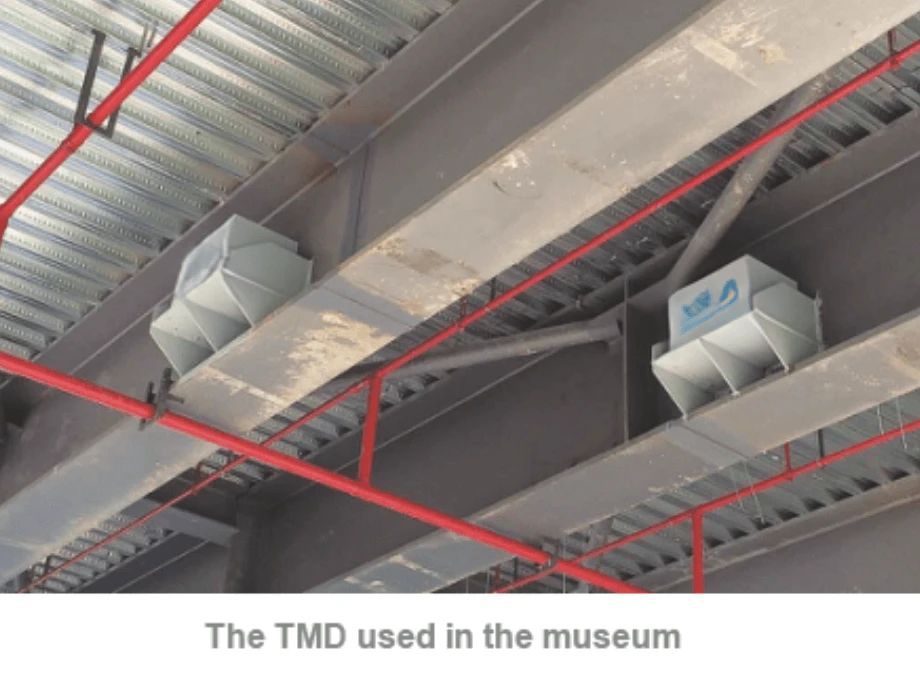

Подови зграда са великим отвореним распонима

Подови у канцеларијама, фискултурне сале и концертне дворане са ниском природном фреквенцијом могу да се осећају поскочно када се гомила креће у ритму. ТМД инсталиран у шупљини плафона или испод подигнутог пода умањује кретање без промене архитектонског распореда.

Често постављана питања

Како одредити праву величину и подешавање за ТМД?

Грађевински инжењер даје резултате модалне анализе: природне фреквенције, модалне облике и модалне масе. Затим израчунавамо масу, крутост и пригушење користећи утврђене формуле за подешавање. Ако је потребна кампања мерења на терену за верификацију уграђених фреквенција, можемо подржати тај процес и фино подесити ТМД пре коначног пуштања у рад.

Може ли ТМД радити за више начина вибрација?

Један ТМД је подешен на једну специфичну фреквенцију. Ако неколико режима захтева контролу, може се инсталирати више ТМД-ова, од којих сваки циља на различиту фреквенцију. Алтернативно, дистрибуирани низ мањих ТМД-ова може покрити шири фреквенцијски опсег.

Да ли ТМД захтева одржавање?

Механичке компоненте као што су опруге и лежајеви треба визуелно прегледати у редовним интервалима, а природна фреквенција се може периодично верификовати помоћу преносивих акцелерометара. Елементи за пригушивање, посебно ако су заптивне клапне за течност, обично не захтевају одржавање током њиховог пројектованог века. Обезбеђујемо распоред инспекције уз сваку испоруку.

Да ли ће додавање ТМД-а утицати на статичко оптерећење зграде?

Да, ТМД додаје концентрисано мртво оптерећење једнако његовој маси. Грађевински инжењер мора да узме у обзир ово у дизајну пода или оквира. Пружамо прецизну тежину, отисак и детаље причвршћивања у раној фази процеса пројектовања тако да се локално ојачање може укључити ако је потребно.

Које је типично време испоруке за прилагођени ТМД?

Времена испоруке зависе од величине масе и типа амортизера. Као референца, стандардни ТМД у распону од 500 кг до 5.000 кг може се направити и тестирати за десет до четрнаест недеља. Веће јединице или оне које захтевају опсежно квалификационо тестирање могу потрајати дуже, што потврђујемо у фази понуде.

Рад са Тиансхун-ом

Пошаљите нам своје модалне податке или опис проблема са вибрацијама, а инжењер апликације ће одговорити у року од једног радног дана са прелиминарном ТМД конфигурацијом и проценом перформанси. Сарађујемо са пројектним тимом како бисмо финализирали геометрију масе, распоред опруга и тип пригушења тако да амортизер одговара расположивом простору и испуњава спецификације перформанси. Прилагођене завршне обраде, кућишта отпорна на временске услове и инструменти за даљинско праћење су део наше стандардне понуде.

Наше производне прекретнице се јавно саопштавају, а ми пружамо завршни извештај о тестирању који потврђује подешене параметре подешавања. Након испоруке остајемо на располагању за подршку при пуштању у рад и савете о дугорочном одржавању.

Подешени пригушивачи масе који се крећу против кретања, смирујући структуру без потребе за једним ватом спољне енергије.
