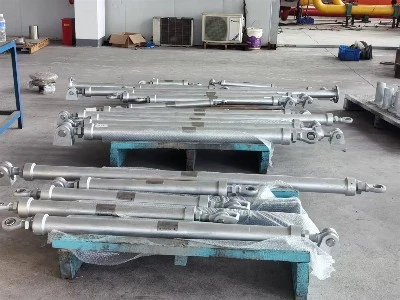

Сваи Струтс

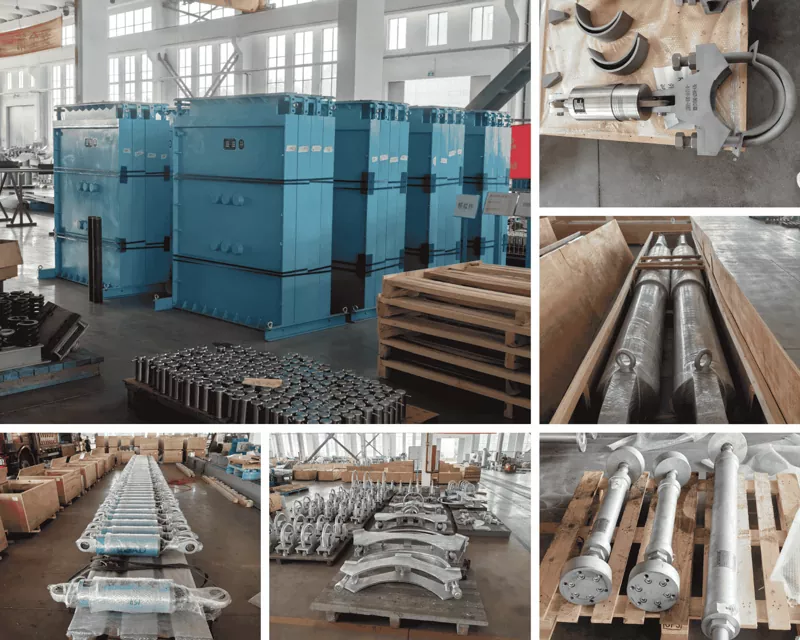

Иангзхоу Тиансхун дизајнира и производи подупираче за производњу енергије, петрохемију, ХВАЦ, бродоградњу и нуклеарну примену. Од 2012. године, наша фабрика у Ђангсуу, Кина — 35.000 м² са преко 100 квалификованог особља — испоручује уређаје за причвршћивање цеви за пројекте у више од 45 земаља. Сваки ослонац је направљен у складу са ИСО 9001:2015 сертификованим системом квалитета и испоручен је са неопходном документацијом за испитивање и материјал.

Ослонац за љуљање ограничава бочно кретање цеви без ограничавања топлотног ширења у аксијалном правцу. У нормалном раду прихвата споро топлотно померање дуж цеви. Када се појави бочна сила - од ветра, сеизмичког убрзања, воденог удара, вибрација ротирајуће опреме или таласног кретања на морској платформи - подупирач делује као крути елемент, који држи цев у положају и преноси оптерећење на грађевинску конструкцију или челични носач. Ово штити заварене спојеве цеви, прирубнице и прикључену опрему од оштећења и удара услед замора.

Пошто се подупирач може поставити под било којим углом, он ради на вертикалним, хоризонталним и косим инсталацијама. Подешавање његове дужине омогућава тиму на градилишту да га уклопи у постојећи размак између прикључка цеви и тачке структуралног анкера, апсорбујући толеранције које цртежи не могу увек предвидети.

Конструкција и кључне карактеристике

Тело од челика високе чврстоће

Цев потпорња, крајњи спојеви и окови су произведени од угљеничног челика или нисколегираног челика одабраног за специфицирано оптерећење и температуру. Стандардни сертификати материјала прате сваку серију, потврђујући механичка својства и хемијски састав. За корозивна или морска окружења, доступни су типови нерђајућег челика.

Подесива дужина за тачност поља

Телескопски или навојни механизам за подешавање омогућава подешавање подупирача на тачну инсталирану дужину на лицу места. Типичне опције подешавања хода су ±25 мм, ±50 мм и ±100 мм. Ова могућност подешавања значи да се подупирач може инсталирати без сечења или заваривања, и компензује мању неусклађеност између папуче цеви и структуре.

Више опција крајњег повезивања

Да би одговарао различитим причвршћивањем цеви и структуралним распоредима интерфејса, подупирач се може испоручити са кугличним зглобовима, крајевима спојница или спојевима навојне шипке. Кугласти зглобови омогућавају угаону ротацију и спречавају да се моменти савијања унесу у цев потпорња. Крајеви спојница обезбеђују једноставну пин-везу за једноставну инсталацију. Ми испоручујемо тип краја који одговара стандардном детаљу пројекта.

Заштита од корозије за дуг радни век

Стандардна површинска обрада је топло цинковање, које обезбеђује равномерну покривеност унутар и изван цеви. За побољшану заштиту, нудимо високоградне епоксидне премазе, фузиони епоксид (ФБЕ) и трослојне полиетиленске (3ПЕ) системе. Избор премаза се договара на основу атмосферских услова на локацији и радне температуре.

Усклађеност са међународним стандардима

Покретни подупирачи су пројектовани и произведени у складу са АСМЕ Б31.1 и Б31.3 за процесне и енергетске цевоводе, МСС СП-58 за носаче цеви и ГБ/Т стандардима. Када спецификација пројекта захтева алтернативне кодове, прегледавамо техничку компатибилност и снабдевање према применљивом стандарду.

Техничке спецификације

Носивост изнад 480 кН и нестандардна путовања се обрађују као наруџбе по наруџби. Наш инжењерски тим верификује дизајн за дати случај оптерећења и даје нацрте одобрења пре производње.

Додатна опрема

Да би се задовољили специфични захтеви за инсталацију и перформансе, може се укључити следећи прибор:

Динамичка ограничења која додају функцију закључавања осетљиву на брзину за повремена импулсна оптерећења

Опружни изолатори вибрација у комбинацији са подупирачима за пригушивање високофреквентних вибрација у цевоводима са малим отвором

Чврсте прикључне шипке за апликације где није потребно подешавање дужине, а пожељна је једноставна спона

Унапређени антикорозивни премази као што су ФБЕ и 3ПЕ за закопане или подводне услуге

Ови додаци су интегрисани у фабрици, а комплетан склоп се тестира као једна јединица пре испоруке.

Контрола квалитета и документација

Сваки ослонац је проверен димензија и, када је применљиво, тестиран оптерећењем да би се потврдио специфицирани капацитет. За динамичке или сеизмичке примене, обезбеђујемо сертификате о испитивању и следљивост материјала до топлотног броја. Заваре испитује квалификовано особље помоћу визуелног и, где је потребно, испитивања пенетрације.

Наши ИСО 9001 сертификовани поступци контролишу цео процес, од пријема инспекције челика и материјала за премазивање до завршне монтаже и паковања. Више од 70% наших поруџбина долази од сталних клијената који верују у перформансе наших цевовода, пројекат за пројектом.

Тамо где су постављени ослонци за љуљање

Производња електричне енергије

Главни водови за пару и напојну воду у термо и нуклеарним постројењима ослањају се на љуљачке подупираче како би обуздали бочно померање током парног удара и сеизмичких догађаја без ограничавања аксијалног топлотног раста.

Петрохемијска и рафинеријска постројења

Регали за цеви у процесним јединицама опремљени су ослонцима за љуљање за ограничавање љуљања од ветра, експлозије и вибрација двофазног протока. Подесива дужина их чини практичним за накнадну уградњу у постојеће загушене полице.

ХВАЦ и вишеспратнице

Успони за расхлађену воду, водови кондензатора и водоводне цеви у високим зградама користе ослонце за љуљање за контролу бочног померања изазваног термичким циклусом и љуљањем зграде. Поцинкована завршна обрада одговара изложеним унутрашњим и спољашњим локацијама.

Бродоградња и поморске платформе

Цевоводи на пловилима и приобалним платформама суочени су са сталним кретањем од таласа и машина. Покретни подупирачи са телом од нерђајућег челика и премазима високе корозије одржавају поравнање и штите спојеве цеви од замора у овим агресивним окружењима.

Нуклеарни објекти

Системи цевовода у вези са безбедношћу користе колебљиве подупираче дизајниране за случај нуклеарног кода специфичног за пројекат, са комплетним материјалом и пакетима документације за испитивање.

Често постављана питања

Како се амортизер за љуљање разликује од крутог подупирача или амортизера?

Крути подупирач закључава све покрете, укључујући термичко ширење, које може преоптеретити цев. Хидраулични пригушивач омогућава споро термално кретање и закључава се само при брзом динамичком кретању. Подупирач за љуљање пружа круто бочно задржавање у једној равни док дозвољава аксијално топлотно померање, што га чини погодним за примене где је познат смер топлотног раста и бочно оптерећење је предвидљиво.

Које температурно ограничење важи за стандардни подупирач од угљеничног челика?

Стандардни подупирачи од угљеничног челика са топло поцинкованим завршном обрадом могу да раде до приближно 350 °Ц. За више температуре до 550 °Ц користимо легирани челик и високотемпературне превлаке или остављамо тело без премаза. Компоненте крајњег прикључка се такође бирају тако да одговарају повишеној температури. Препоручујемо да током испитивања поделите стварну температуру површине цеви како бисте одабрали прави материјал.

Може ли се ослонац за љуљање поставити у било којој оријентацији?

Да. Носач се може монтирати вертикално, хоризонтално или под углом. Крајњи спојеви са кугличним зглобом прихватају угаоно одступање, а подесива дужина преузима толеранције на месту у било којој оријентацији. Једини услов је да конструкција на оба краја може да носи наведено оптерећење.

Да ли је прилагођавање доступно изван наведених опсега?

Редовно испоручујемо клацкалице са оптерећењем изнад 480 кН, нестандардним ходом подешавања и специјалним крајњим оковом. Прилагођене поруџбине се обрађују уз одобрене цртеже и прорачуне дизајна пре почетка производње.

Која документација иде уз пошиљку?

Свака поруџбина укључује сертификате о испитивању материјала, извештаје о димензијама, усаглашеност површинске обраде и, када је потребно, записе о функционалним испитивањима. За нуклеарне апликације или апликације које су критичне за безбедност, обезбеђујемо потпуну следљивост и документацију о усклађености као што је наведено у наруџбини.

Која су ваша типична времена испоруке?

Стандардни подупирачи са уобичајеним спецификацијама могу се произвести за четири до пет недеља. Већа оптерећења, легирани челици и специјални премази могу продужити распоред. Потврђујемо тачан датум испоруке у тренутку понуде и одржавамо транспарентно планирање производње.

Рад са Тиансхун-ом

Када нас контактирате у вези са захтевима за ослонац, посвећени менаџер налога са знањем о инжењерингу производа одговара у року од 24 сата. Наш тим прегледа ваше податке о оптерећењу, радну температуру, величину цеви и жељену везу на крају како би предложио конфигурацију која одговара и дизајну и локацији. Прилагођене дужине, специјални премази и пакети документације су део наше свакодневне понуде, а не изузеци.

Након испоруке, остајемо на располагању за савете о инсталацији и подршку након инсталације. Дугорочно поверење наших клијената, које се огледа у поновљеном пословању изнад 70%, потврђује да наши подупирачи раде онако како се очекује током година рада.

Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд.

Постројење од 35.000 м², Јиангсу, Кина – извози у преко 45 земаља.

Подупирачи који држе цев бочно док је пуштају да дише аксијално.
