Као искусан произвођач подршке за цевоводе,ТиансхунпружаПредизоловани клизни носач цевирешења дизајнирана да прилагоде топлотно кретање уз одржавање континуитета изолације. Ови интегрисани склопови помажу индустријским пројектима да смање топлотне мостове, поједноставе инсталацију и побољшају поузданост изолованих система цевовода.
Предизоловани клизни носач цеви комбинује изолацију која носи оптерећење са клизним интерфејсом са ниским трењем, омогућавајући цевоводима да се шире и скупљају без угрожавања топлотне заштите. За разлику од конвенционалних носача који захтевају да се изолација сече и реконструише на лицу места, интегрисани дизајн помаже у одржавању континуираног изолационог омотача и поузданије парне баријере. Овај чланак објашњава како ови носачи функционишу, који материјали одговарају различитим радним температурама, како одабрати праву конфигурацију и шта инжењери треба да узму у обзир када одређују подршку за пару, расхлађену воду или криогене услуге.
1. Шта је претходно изоловани клизни носач цеви?
2. Како функционише клизни и изолациони систем?
3. Које су главне инжењерске предности?
4. Који материјали су погодни за различите температуре?
5. Како бирате прави клизач за цев?
6. Где се користе унапред изоловани клизни носачи цеви?
7. Шта купци треба да провере пре наручивања?
9. Како Тиансхун може подржати ваш пројекат?

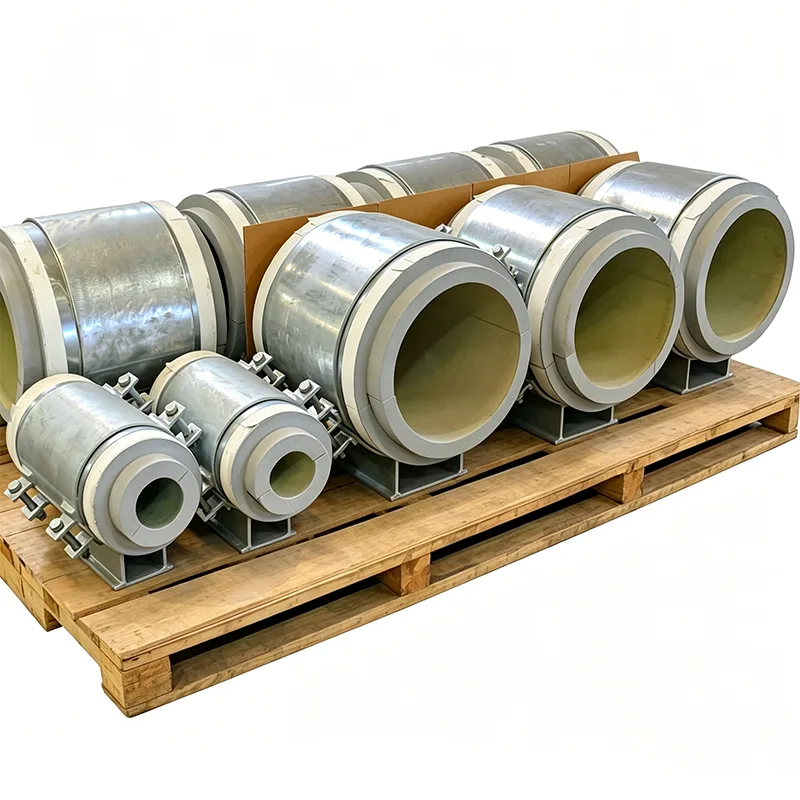

Предизоловани клизни носач цеви је пројектована компонента која подржава изоловани цевовод док омогућава контролисано кретање дуж његове осе. Он интегрише структурни носач, носиви изолациони блок и клизни интерфејс у координиран склоп.
Индустријски цевоводи доживљавају промене димензија како радне температуре расту и падају. Пароводи се шире током покретања, цеви за расхлађену воду доживљавају различите термичке услове у односу на околину, а криогени цевоводи се значајно скупљају током рада. Ако систем потпоре спречава потребно кретање, могу се развити превелике силе на спојевима цеви, млазницама опреме, анкерима и другим конструктивним тачкама.
Конвенционални носачи могу створити још један проблем: изолација се често прекида на месту носача. Радници на градилишту ће можда морати да исеку изолацију око металне ципеле и након тога реконструишу заштитну коверту. Лоше поравнање, компримована изолација или непотпуно заптивање могу смањити топлотне перформансе.
Претходно изоловани клизни носач решава ове изазове комбиновањем топлотне изолације и контролисаног кретања у једној фабрички састављеној јединици. Дизајн мора бити усклађен са оптерећењем цевовода, температуром, спецификацијом изолације и очекиваним померањем.
Склоп је дизајниран да пренесе оптерећење цеви на носећу конструкцију док држи клизни механизам одвојен од примарне изолационе функције. Свака компонента има специфичну инжењерску сврху.
Чврсти изолациони блок подржава оптерећење цеви док ограничава пренос топлоте између цеви и челичне конструкције. Његов материјал, дебљина, чврстоћа на притисак и геометрија морају бити погодни за пројектовану температуру и услове оптерећења. Блок треба проверити у односу на радна, инсталацијска и применљива пробна оптерећења.
Типична конфигурација користи клизну површину од полираног нерђајућег челика упарена са ПТФЕ или графитом импрегнисаном клизном подлогом. Прецизан распоред зависи од дизајна. Интерфејс омогућава аксијално померање док помаже у контроли трења и резултујућих сила које се преносе на носећу структуру.
Потребан ход клизања треба одредити из анализе напона цевовода. Пројектанти морају узети у обзир предвиђено померање, правац кретања, коефицијент трења, реакције подршке и одговарајући додатак за услове пројекта.
За хладне и криогене услуге, контрола влаге је посебно важна. Интегрисана заптивна прирубница може да обезбеди дефинисану тачку спајања за суседни изолациони омотач и парну баријеру. Правилно заптивање поља помаже у ограничавању продора влаге, која иначе може погоршати перформансе изолације и повећати ризик од корозије.
Клизни интерфејс такође захтева одговарајућу заштиту од грађевинског отпада, воде и других загађивача. Коначне детаље кућишта и заптивања треба потврдити у складу са цртежима одобреним од стране произвођача.
Интегрисање изолационих и клизних функција може побољшати конзистентност инсталације и смањити уобичајене проблеме на локацијама носача цеви.
Ове предности зависе од правилног пројектовања и инсталације. Клизна потпора не може да компензује нетачан модел напрезања цеви, неадекватну чврстоћу изолације, недовољан ход или лоше заптивену парну баријеру.
Избор материјала је један од најважнијих корака у одређивању претходно изолованог клизног носача цеви. Изолација мора да издржи радну температуру и оптерећење при притиску уз одржавање прихватљивих топлотних перформанси. Клизни материјали такође морају бити компатибилни са очекиваним оптерећењем, кретањем, окружењем и захтевима за одржавање.
| Апликација | Потенцијални изолациони материјал | Разматрање одабира кључа |
|---|---|---|
| Охлађена вода и расол | ПИР високе густине | Топлотна проводљивост, отпорност на влагу и чврстоћа на притисак |
| Нискотемпературни процесни цевоводи | ПИР или ћелијско стакло | Пројектна температура, контрола паре и носивост |
| Криогенски цевоводи | Целлулар гласс | Погодност за екстремно ниске температуре и заштиту од влаге |
| Линије за пару и врући процес | Калцијум силикат | Температурна оцена, механичка чврстоћа и термичке перформансе |
| Специјализоване апликације за високе температуре | Изолација на бази перлита или микропорозна | Границе температуре специфичне за пројекат и понашање при притиску |
Као што је описано на страници производа Тиансхун Пре-изолатед Пипе Слиде Суппорт, опције материјала могу покрити услове рада у распону од приближно -196°Ц до +650°Ц, у зависности од одабране изолације и специфичног дизајна. Ове крајње тачке не треба тумачити као универзални рејтинг за сваку конфигурацију.
Инжењери треба да потврде дозвољену радну температуру, чврстоћу на притисак на пројектованој температури, дебљину изолације, границе клизног материјала и компатибилност свих компоненти пре него што одобре коначну спецификацију.
Одабир носача само на основу номиналног пречника цеви може довести до скупих ревизија дизајна. Поуздана спецификација заједно разматра механичке, термичке и инсталационе захтеве.
Идентификујте нормалну радну температуру, минималне и максималне пројектоване температуре, услове притиска и релевантне сценарије покретања или искључивања. Ови фактори утичу на избор изолације и очекивано кретање цевовода.
Наведите радну тежину цеви, тежину флуида, тежину изолације и облоге, применљива динамичка оптерећења и релевантна оптерећења хидротестом. Изолациони блок се мора проверити у односу на уобичајено оптерећење, а не само на нормалну радну тежину.
Користите одобрену анализу напрезања цевовода да бисте утврдили очекивано померање на месту подршке. Потврдите правац кретања, пројектовано померање, димензије клизног интерфејса и потребан размак.
Наведите спољни пречник цеви, изолациони материјал, дебљину изолације и захтеве за парну баријеру. Геометрија носача треба да буде у складу са суседним изолационим системом и избегава стварање празнина или рањивих прелаза заптивања.
Одредите да ли је за подршку потребна стандардна клизна конфигурација, бочне водилице или друга ограничења специфична за пројекат. Вођени ослонци могу дозволити аксијално померање док ограничавају бочно померање, али локације за задржавање морају бити усклађене са укупним дизајном напрезања цевовода.
За шири преглед конфигурација подршке, прегледајте асортиман Тиансхун-ових индустријских носача цеви и ускладите изабрану подршку са комплетним распоредом подршке пројекта.
Ови ослонци су посебно корисни тамо где је цевоводу потребна и термичка заштита и контролисано кретање. Уобичајене апликације укључују:
Замислите цевовод за расхлађену воду инсталиран у влажној индустријској згради. Ако конвенционални челични носач прекине изолацију, може доћи до кондензације око носача, потенцијално доприносећи корозији и пропадању изолације. Правилно одабрана претходно изолована клизна потпора може смањити овај топлотни мост док омогућава да се цев помера како је пројектовано.
Стварни резултат зависи од спецификације изолације, носивих оптерећења, услова околине, квалитета уградње и континуитета комплетног система парне баријере.
За тимове за набавку пројекта, комплетан технички упит помаже произвођачима да припреме тачнију понуду и смањује ризик од недостатака у спецификацијама.
Припремите следеће информације пре него што затражите предлог:
Замолите произвођача да потврди претпоставке о дизајну, дозвољена оптерећења, својства изолације, клизно кретање и детаље интерфејса. Где је потребно, организујте инспекцију треће стране или тестирање сведока као посебно дефинисану пројектну услугу.
Фабричка инспекција и документација могу да побољшају следљивост, али купци треба да разликују интерне провере квалитета и тестирање које обавља независно акредитовано треће лице. Обим инспекције треба да буде договорен пре почетка производње.
Стандардна цевна папуча првенствено подржава цевовод и може захтевати да се изолација сече и реконструише око њега. Предизоловани клизни носач цеви интегрише носиви изолациони блок и клизни интерфејс, помажући у очувању топлотне изолације уз прилагођавање одређеног кретања.
Опсег рада зависи од изолационог материјала и комплетног монтажног дизајна. Тиансхун наводи опције које се крећу од приближно -196°Ц за одговарајуће криогене конфигурације до +650°Ц за одговарајућу изолацију на високим температурама. Стварни дозвољени опсег мора бити потврђен за изабране материјале, оптерећења и услове рада.
Потребан ход се утврђује анализом напрезања цевовода, узимајући у обзир термичку експанзију или контракцију, локацију подршке, правац кретања и релевантне сценарије рада. Клизна површина мора да обезбеди довољан ход без достизања својих механичких граница.
Да. Плоче за вођење се могу уградити у одговарајуће конфигурације како би се омогућило аксијално померање уз ограничавање бочног померања. Распоред водича и зазори морају бити усклађени са анализом напрезања цевовода и дизајном подршке пројекта.
У зависности од договореног обима испоруке, документација може укључивати сертификате о челичном материјалу, листове са подацима о изолационом материјалу, информације о испитивању трења клизања, извештаје о инспекцији димензија и релевантне записе о фабричкој инспекцији. Потврдите потребне стандарде, следљивост и све захтеве за тестирање треће стране у спецификацији куповине.
Поуздан предизоловани клизни носач цеви мора да уравнотежи структурно оптерећење, топлотну изолацију, перформансе клизања и заштиту од влаге. Третирање ових захтева као једног координисаног дизајна помаже у смањењу несигурности инсталације и подржава дугорочну поузданост цевовода.
Тиансхун производи производе за подршку цевоводима у свом погону у Јангџоуу од 2012. године и испоручује решења за индустријске примене цевовода, укључујући пару, расхлађену воду и криогене услуге. Прегледом димензија цеви, захтева за изолацијом, пројектних оптерећења и података о кретању, инжењерски тим може помоћи у идентификацији одговарајуће конфигурације подршке и разјаснити документацију потребну за ваш пројекат.
Ако набављате прилагођеноПредизоловани клизни носач цевиза нову инсталацију или надоградњу постојећег цевовода, припремите распоред подршке за цеви, спецификације изолације и податке о анализи напона пре него што затражите понуду. Посетите страницу производа Тиансхун да бисте прегледали доступни приступ дизајну иконтактирајте насда разговарате о вашим техничким захтевима, опцијама материјала, обиму инспекције и потребама испоруке пројекта.
