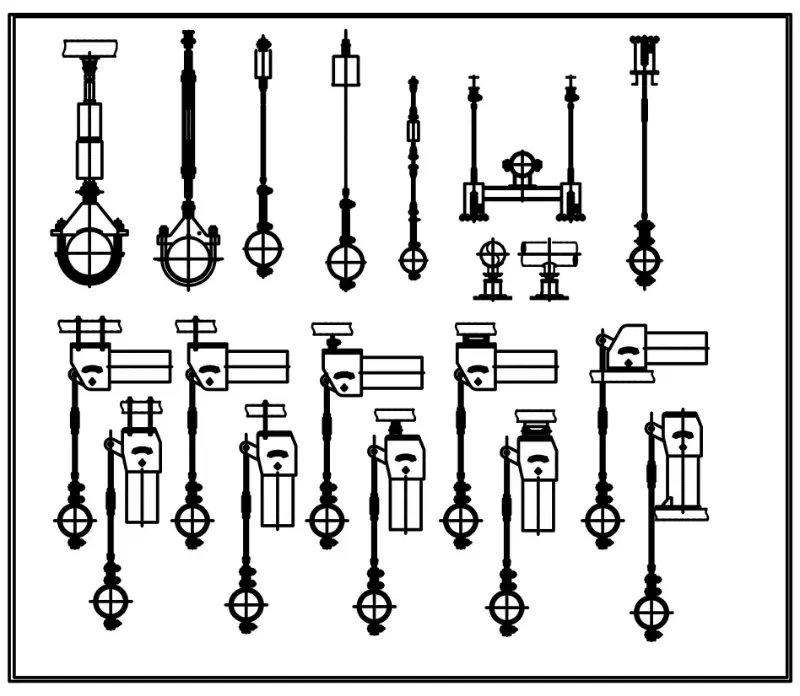

Вјешалица с константном опругом великог капацитета

Иангзхоу Тиансхун је дизајнирао и производио опруге са константним оптерећењем од 2012. Наше вешалице са високим оптерећењем, које покривају пројектована оптерећења до 500 кН и прилагодљиве преко тога, изграђене су у објекту од 35.000 м² у коме ради преко 100 квалификованог особља. Свака јединица је унапред подешена, тестирана и испоручена са комплетном документацијом за пројекте у више од 45 земаља.

Крива померања оптерећења добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким померањем, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

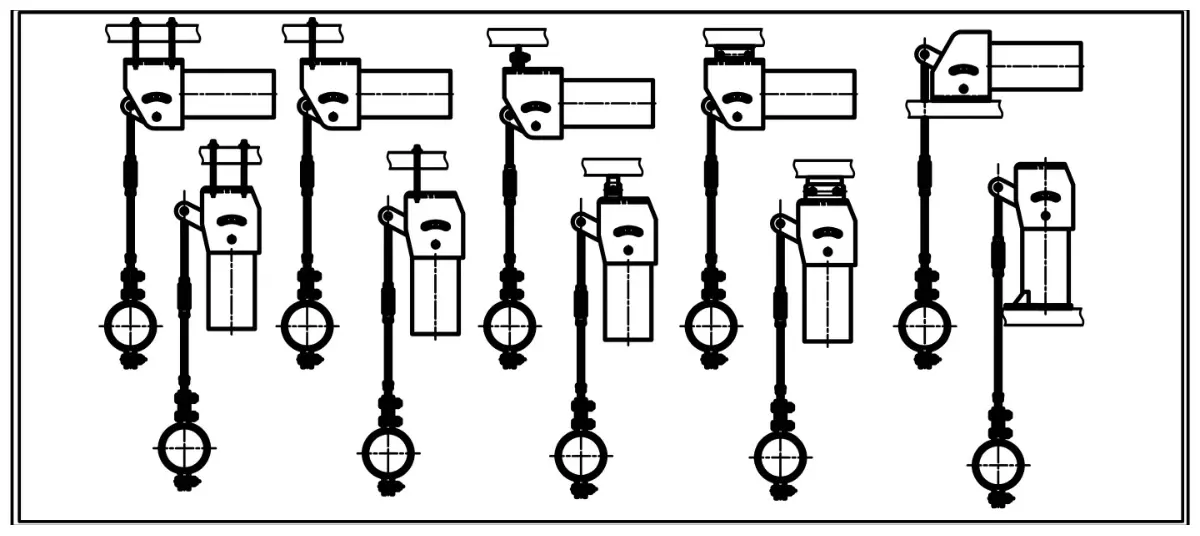

Технички преглед

Пребацујемо између националних стандарда под условом да су параметри технички компатибилни. Не примењују се корективни фактори када пројектована оптерећења и ходи спадају у границе изабраног стандарда.

Зашто је константно оптерећење важно код носача цеви високог оптерећења

Када вјешалица с константним опругама високог оптерећења доживи велики вертикални помак због термичког ширења, варијабилни носач опруге мијења своју отпорну силу како се опруга сабија или растеже. Ова варијација оптерећења може пренети нежељени стрес на зид цеви, прикључену опрему и суседне носаче. Стална опружна вешалица елиминише овај проблем испоруком практично непромењене силе подршке из хладног у врући радни положај и свуда између.

Механизам користи компресијску опругу која делује кроз склоп радилице и клипњаче. Геометрија је распоређена тако да је момент опруге око главне осовине једнак моменту оптерећења у свакој тачки хода. Резултат је потпорна сила која остаје унутар уског опсега одступања без обзира на то колико се цев помера вертикално.

Дизајнерске карактеристике које омогућавају поузданост при високом оптерећењу

Робусна носивост са малим одступањем

Стандардни модели покривају радна оптерећења од 0,1 кН до 500 кН. За оптерећења већа од 500 кН конструишемо прилагођене носаче према цртежима и спецификацијама клијента. Одступање оптерећења се држи у границама ±5% од номиналне вредности као стандард, са опцијом високе прецизности која постиже ±3%. Ова чврста толеранција је проверена на нашој калибрационој клупи пре слања.

Стабилна структура за тешка вертикална путовања

Кућиште служи као заштитно кућиште, држећи грађевински отпад и контаминацију на локацији даље од извора и спојнице. Доступни су стандардни ходи од 50 мм, 100 мм, 200 мм и 400 мм, а стварни ход до 600 мм се може испоручити када то захтева распоред цеви. Горњи и доњи граничници кретања су интегрисани како би се спречило прекорачење у оба смера, а видљива скала за кретање омогућава тимовима за монтажу да потврде позицију у било ком тренутку.

Материјали за опруге одабрани за дуг век трајања

Завојнице опруге су намотане од челика 60Си2Мн или 50ЦрВА, оба одабрана због своје високе чврстоће на замор и доследних перформанси током година термичког циклуса. Комбинација доброг материјала и контролисаних процеса намотавања подржава стабилно оптерећење и дуге сервисне интервале који се очекују у енергетским и процесним постројењима.

Поље подесиво без нагађања

Вијак за подешавање оптерећења омогућава фино подешавање силе подршке на лицу места. Окретањем завртња у означеном правцу повећава се или смањује оптерећење у корацима од 2%, са укупним опсегом подешавања од ±10% до ±20% у зависности од модела. Бројчаник поред завртња директно очитава подешавање, тако да монтер може подесити потребну поставку без уклањања јединице или коришћења екстерних ћелија за оптерећење.

Унапред подешене игле које поједностављују инсталацију и хидротестирање

Свака стална опружна вешалица напушта фабрику са црвеним унапред подешеним иглицама постављеним на позицију хладне инсталације коју је одредио клијент. Игле закључавају механизам тако да систем цевовода може бити хидростатски тестиран или хемијски очишћен без даљег скретања опружног склопа. Наши стандардни клинови су дизајнирани да издрже до двоструко веће радно оптерећење током тестирања. Ако се предвиђају већа пробна оптерећења, појачавамо склоп затика када се то обавести у фази наручивања. Игле се морају уклонити пре пуштања система у рад.

Контрола квалитета и следљивост

Наш систем квалитета је сертификован према ИСО 9001:2015. Свака вјешалица са константном опругом је састављена и унапред подешена на оптерећење и путовање које је одредио клијент на калибрираном испитном постољу. Снимамо оптерећење на више позиција на ходу да бисмо потврдили да одступање остаје унутар наведене толеранције. Ови записи о испитивању се чувају и могу се доставити уз пошиљку.

Сертификати материјала за намотаје опруге, конструкцијски челик и причвршћиваче се могу пратити до млина. За пројекте који захтевају усаглашеност са АСМЕ Б31.1, Б31.3, ЕН 13480 или другим међународним кодексима, ми обезбеђујемо неопходну документацију, укључујући квалификације поступка заваривања и извештаје о НДТ када је применљиво.

Где се примењују вешалице са константним опругама великог капацитета

Ови ослонци се постављају свуда где цевни систем види велики вертикални помак и не може толерисати промену сила подршке. Типичне инсталације укључују главне парне водове у термо и нуклеарним електранама, цевоводе за топло догревање, успоне напојне воде за котлове и високотемпературне процесне цеви у рафинеријама и хемијским постројењима. У сваком случају, вешалица одржава скоро константно оптерећење од хладног до топлог, спречавајући нежељени пренос напрезања на прикључке турбине, млазнице посуда и другу осетљиву опрему.

Често постављана питања

Како се стална опружна вјешалица разликује од варијабилне опруге?

Променљиви носач опруге мења своје оптерећење како се опруга склања, што значи да цев осећа различиту силу у хладном и врућем стању. Стална опружна вешалица је дизајнирана тако да сила потпоре остаје скоро иста током целог хода. Ово спречава варијације оптерећења да пренесе напон на систем цеви, што је посебно важно на критичним линијама са великим вертикалним померањем.

Да ли Тиансхун може да производи вешалице са оптерећењем изнад 500 кН?

Да. Подршке великог капацитета третирамо као поруџбине које су направљене по мери. Можете нам послати цртеже дизајна или одредити оптерећење, ход, крајње прикључке и применљиви код. Наш инжењерски тим ће дизајнирати вешалицу у складу са тим и дати нацрте одобрења пре производње.

Која је сврха црвених унапред подешених иглица и када их треба уклонити?

Унапред подешене игле закључавају вешалицу у хладном положају за уградњу. Они држе механизам крутим тако да се систем цеви може напунити, хидротестирати или хемијски очистити без померања опруге. Игле се морају уклонити тек након што су сва тестирања завршена и пре пуштања система у рад за нормалан рад. Ако их оставите на месту током рада, то би спречило функционисање вешалице.

По којим међународним стандардима можете радити?

Рутински испоручујемо сталне опружне вешалице за ГБ/Т 17116.1, НБ/Т 47039, МСС СП-58, АСМЕ Б31.1/Б31.3, ЕН 13480-3, ВГБ-Р 510 Л и ЈИС Б 8501. Ако ваш пројекат захтева другачији стандард, ми ћемо нам послати потврду.

Може ли се завршна обрада кућишта прилагодити за корозивна или оффсхоре окружења?

Наше стандардне завршне обраде су топло поцинковане и обојене епоксидом. За високо корозивне атмосфере можемо применити специјализоване системе премаза или направити кућиште од нерђајућег челика. Молимо вас да у упиту наведете услове животне средине како бисмо могли да предложимо одговарајући систем заштите.

Који су ваши услови плаћања и типични рокови испоруке?

Прихватамо плаћање банковним трансфером. Времена испоруке зависе од количине поруџбине и сложености прилагођених подешавања, али стандардне вешалице са константним опругама обично се могу произвести и унапред поставити у року од четири до шест недеља од потврде поруџбине. Убрзана испорука се може разговарати и договорити током преговора о уговору.

Рад са Тиансхун-ом

Када се распитате о вешалици са константним опругама високог оптерећења, додељен вам је наменски менаџер налога који разуме дизајн носача цеви, а не само комерцијалне услове. Наш инжењерски тим прегледа ваше стандардне захтеве за оптерећење, пут и цевовод и одговара са техничким предлогом у року од 24 сата. Прилагођене конфигурације — нестандардна путовања, проширени температурни распони, специјални материјали или пројектна документација — обрађују се као део нашег уобичајеног обима испоруке.

Након испоруке пружамо упутства за инсталацију, упутства за уклањање унапред подешених пинова и савете за одржавање. Преко 70% нашег пословања долази од поновљених поруџбина клијената који зависе од наше подршке да би обављали предвидиво циклус за циклусом.
