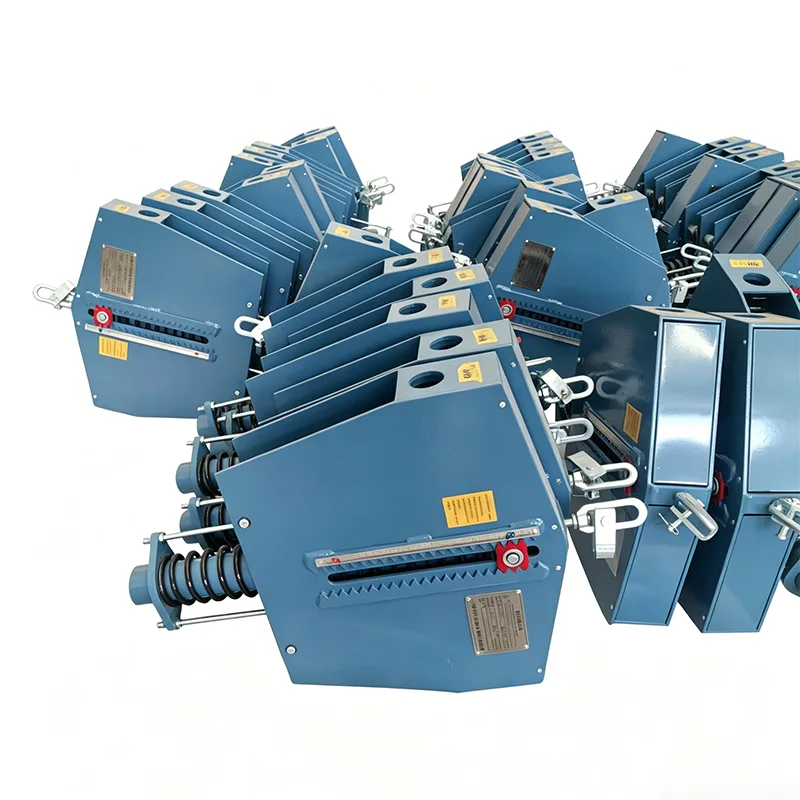

Константна опружна подршка за цевовод

Константна опружна подршка за цевовод

Током рада индустријских цевоводних система, неправилан избор решења за подршку често доводи до низа проблема:

▶  Превелико напрезање цевовода: Када високотемпературни цевовод подлеже термичком померању, промене у сили ослањања изазивају пуцање завара и цурење споја

▶  Оштећење интерфејса опреме: Потисак топлотног ширења цевовода се преноси на осетљиву опрему као што су пумпе и компресори, што доводи до померања опреме или квара заптивања

▶  Неуспех при заглављивању носача и вешалице: Неправилна инсталација и пуштање у рад спречавају опруге да раде нормално, узрокујући опуштање и деформацију цевовода

▶  Високи трошкови рада и одржавања: Често одржавање и замена утичу на континуитет производње

Да бисмо решили ове уобичајене проблеме у индустрији, пружамо зрело решење верификовано 14 година инжењерске праксе — Константна пролећна подршка за цевовод.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Техничке спецификације производа

Табела спецификација вешалица са константном опругом	Пример
Модел / серија	ПХ, ЛХ, ЦА, ЦС, ТХ
Капацитет оптерећења (радни)	0,1 кН - 500 кН
Тотал Травел	50 мм, 100 мм, 200 мм, 400 мм
Стварно путовање	До 600 мм
Одступање оптерећења (толеранција)	±5% (Стандардно) / ±3% (Високо Прец.)
Позиција инсталације	Хоризонтално / вертикално
Завршетак кућишта	Топло поцинковано / епоксидно
Радна темп.	-20°Ц до +80°Ц (амбијент)
Материјал завојнице опруге	60Си2Мн / 50ЦрВА
Опсег подешавања оптерећења	±10% (подешавање поља)

Позиционирање производа и основна вредност

Константна опружна подршка за цевовод је основни уређај за подршку константном силом специјално дизајниран за доњу подршку цевовода, погодан за радне услове где нема простора за подизање изнад цевовода и потребна је подршка од темеља или платформе навише.

За разлику од типова вјешалица, носач опруге константне силе поставља се директно на челичне греде, бетонске темеље или носеће челичне конструкције и повезује се са дном цевовода кроз базу. Током целог процеса вертикалног термичког померања цевовода, он увек даје стабилну потпорну силу са стопом промене оптерећења контролисаном унутар ±5%, фундаментално елиминишући додатни стрес изазван термичким померањем.

Од свог оснивања 2012. године, Иангзхоу Тиансхун Пипелине Тецхнологи је обезбедила десетине хиљада комплета производа за подршку цевоводима за енергетске и петрохемијске пројекте у више од 40 земаља широм света, акумулирајући богато искуство примене на лицу места.

Водич за избор: Када одабрати подршку константном силом

Према индустријском стандарду НБ/Т 47038—2019 Ослонци и вешалице са опругама константне силе, у комбинацији са искуством у инжењерској пракси, критеријуми за избор су следећи:

Услови пресуде	Препоручено решење
Вертикални термички помак цевовода ＞ 12 мм	Дајте приоритет опругама и вјешалицама константне силе
Вертикални топлотни померај цевовода ≤ 12мм	Опциони су ослонци и вешалице са променљивом снагом
Захтев за брзину промене оптерећења ≤ 6%	Морају бити одабрани носачи опруге константне силе и вјешалице
Повезано са осетљивом опремом (парне турбине, пумпе, компресори)	Морају бити одабрани носачи опруге константне силе и вјешалице
Нема простора за подизање изнад цевовода	Изаберите сталну опружну подршку за цевовод (подршка основног типа)
Греде челичне конструкције изнад цевовода	Вјешалице са опругама константне силе су опционе

Неопходни параметри за избор (обезбедите тачно подударање):

▶  Радно оптерећење цевовода (укључујући тежину цевовода, медија и изолационог слоја)

▶  Вредност вертикалног топлотног померања цевовода из хладног у топло стање

▶  Опсег температуре радног окружења

▶  Ограничења простора за инсталацију на лицу места

▶  Захтеви стандарда за извршење (национални стандард/хемијски стандард/стандард снаге)

Техничке спецификације производа

Категорија параметра	Технички индикатори	Примедбе
Опсег оптерећења	0.5кН ~ 800кН	Прилагодљиве спецификације супер великог оптерећења
Опсег померања	50 мм ~ 400 мм	Препоручује се маргина померања од 20%.
Константност оптерећења	≤±5%	Надмашивање захтева националног стандарда од ≤6%
Радна температура	-20 ℃ ~ 450 ℃	Прилагодљиво за посебне услове рада
Опсег подешавања оптерећења	±10%	Доступно фино подешавање на лицу места
Врста инсталације	Подршка основног типа	Боттом роот инсталација
Стандарди извршења	НБ/Т 47038, ХГ/Т 20644, ГБ/Т 17116	Може да прати стандарде које је одредио купац
Материјал за опруге	60Си2МнА опружни челик	Процес топлотне обраде вакуумом
Материјал шкољке	К345Б конструкцијски челик	Формирање интегралног заваривања

Поређење перформанси различитих решења за подршку

Цомпарисон Итем	Подршка опруге константне силе	Подршка променљиве силе опруге	Чврста фиксна подршка
Брзина промене оптерећења	≤±5%	15%~25%	100% (без накнаде за померање)
Применљиво померање	>12мм, мак 500мм	≤50мм	0 (без померања)
Утицај на напрезање цевовода	Скоро да нема додатног стреса	Одређени додатни стрес	Тешка концентрација стреса
Заштита опреме	Најбољи, минимални потисак	Просечно	Лоше, потисак се директно преноси
Сложеност структуре	Релативно висок	Симпле	Најједноставнији
Трошкови набавке	Релативно висок	Средње	Најниже
Трошак пуног животног циклуса	Најнижи (без одржавања, дуг радни век)	Средње	Највиша (често одржавање)
Препоручени сценарији	Високотемпературни и високопритисни даљински цевоводи, прикључак осетљиве опреме	Цевоводи средњег и малог пречника на општој температури	Кратки цевоводи без термичког померања

Иако је почетни трошак набавке Цонстант Спринг Суппорт фор Пипелине релативно висок, из перспективе пуног животног циклуса од више од 10 година, његова свеобухватна цена је супериорнија у односу на друга решења због карактеристике без одржавања, високе поузданости и ниске стопе отказа.

Осигурање производње и контроле квалитета

Свеобухватно тестирање у кући се врши на сваком производу пре испоруке

Пре испоруке, сваки производ пролази кроз комплетан процес интерног тестирања. Овај процес укључује димензионалну и визуелну инспекцију, ПМИ (позитивну идентификацију материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања где је применљиво, испитивање опруге са кривама оптерећења и померања и мерење дебљине премаза. Испоручују се извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Појашњење о акредитацији треће стране

Интерно тестирање није исто што и тестирање треће стране које је акредитовао ИЛАЦ. Ако је потребно тестирање или лабораторијско тестирање треће стране, оно се може обезбедити као посебна опциона услуга.

Опционе инспекцијске услуге треће стране (наведено посебно)

1. Испитивање материјала

Ова услуга обухвата анализу хемијског састава, испитивање затезања, испитивање удара на ниским температурама по Шарпи и испитивање тврдоће.

2. Заваривање НДТ

Доступне методе укључују испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно тестирање (УТ) и радиографско тестирање (РТ).

3. Тестирање перформанси опруге

Укључене су криве оптерећења и померања.

4. Топло цинковање / Инспекција заштите од корозије епоксидног премаза

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ)

Наше карактеристичне предности

Бенцхмаркед у односу на ЛИСЕГА међународни систем носача цеви

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви.

Више од стандардног домаћег добављача

За разлику од стандардних домаћих произвођача који обезбеђују само сам производ, ми испоручујемо криву померања оптерећења са сваком опругом. Такође помажемо у организовању СГС тестирања треће стране и инспекција сведока, и подржавамо прегледе докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Уобичајени проблеми и решења

Проблем на лицу места	Могући узрок	Решење
Ненормална бука од подршке током померања цевовода	Трење између ваљка и водилице	Редовно наносите маст
Стварни померај није у складу са дизајном	Одступање прорачуна напона цевовода	Оптерећење на лицу места може се фино подесити у опсегу ±10%.
Прекомерна компресија опруге	Неправилан избор или преоптерећење	Поново израчунајте оптерећење и замените одговарајући модел
Подршка деформација базе	Недовољна чврстоћа темеља за корење	Ојачајте темељ или повећајте површину подршке
Тешка корозија	Јака корозивност животне средине	Изаберите материјал од нерђајућег челика или додајте антикорозивни премаз

Наш сервисни процес

1. Техничке консултације: Професионални продајни тим даје предлоге за избор на основу ваших параметара цевовода

2. Потврда шеме: Издајте спецификације производа и понуде, потврдите техничке захтеве и време испоруке

3.Производња и производња: Производите према наруџбини, повратне информације о напретку производње доступне су током процеса

4. Фабричка инспекција: Комплетна инспекција са приложеним извештајима о испитивању и сертификатима о квалификацији

5. Логистика и испорука: 7-15 дана испоруке за конвенционалне моделе, прилагођени производи испоручени према договореном циклусу

6. Подршка након продаје: Обезбедите упутства за инсталацију, одговорите на проблеме са квалитетом производа у року од 24 сата

Иангзхоу Тиансхун Пипелине Тецхнологи се увек придржава пословне филозофије "стабилног квалитета, професионалне услуге". Наши производи стабилно раде у инжењерским пројектима у више од 40 земаља, укључујући Сједињене Државе, Уједињено Краљевство, Бразил, Сингапур и Јужну Африку. Одабир константне опружне подршке за цевовод значи избор поузданог решења за подршку цевовода верификованог глобалном инжењерском праксом.
