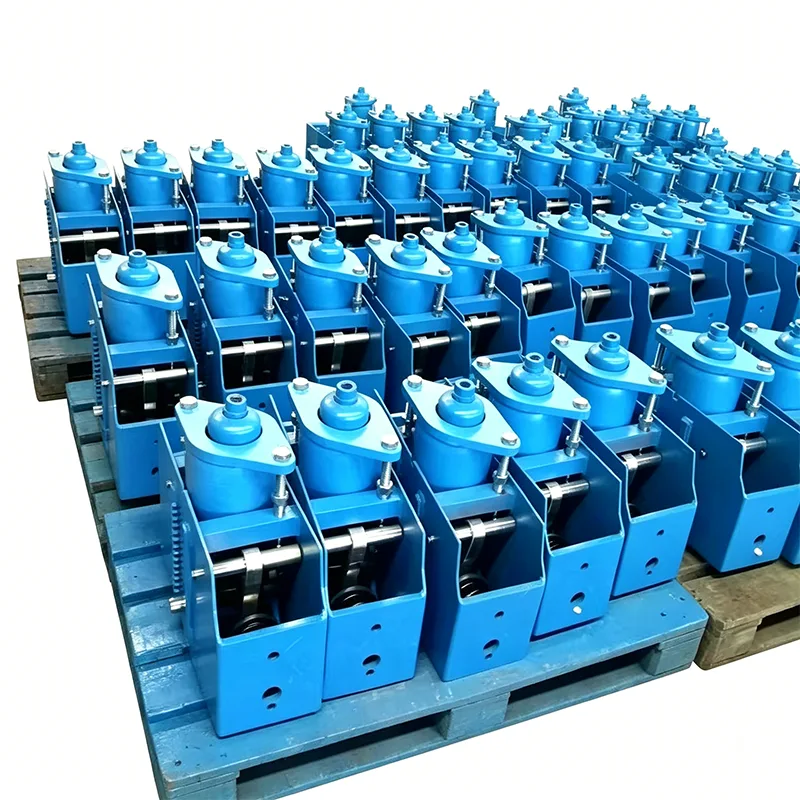

Конзола са константном опругом

У великим индустријским системима цевовода, када се цевовод подвргне значајном вертикалном померању, обични опружни ослонци ће произвести приметне варијације оптерећења, које заузврат стварају огроман додатни стрес на повезану осетљиву опрему (као што су парне турбине, котлови, компресори, итд.). Користећи 14 година техничке акумулације у технологији подршке цевоводима, Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд. професионално развија и производи конзолну константну опругу. Овај производ усваја принцип равнотеже момента како би се осигурало да потпорна сила остане константна током вертикалног померања цевовода. Ова карактеристика га чини критичним пратећим уређајем за системе цевовода великог померања и сценарије где се брзина промене оптерећења мора строго контролисати. Ефикасно избегава неповољан пренос силе у систему цевовода и обезбеђује безбедан рад основне опреме.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Техничке спецификације производа

Табела спецификација вешалица са константном опругом	Пример
Модел / серија	ПХ, ЛХ, ЦА, ЦС, ТХ
Капацитет оптерећења (радни)	0,1 кН - 500 кН
Тотал Травел	50 мм, 100 мм, 200 мм, 400 мм
Стварно путовање	До 600 мм
Одступање оптерећења (толеранција)	±5% (Стандардно) / ±3% (Високо Прец.)
Позиција инсталације	Хоризонтално / вертикално
Завршетак кућишта	Топло поцинковано / епоксидно
Радна темп.	-20°Ц до +80°Ц (амбијент)
Материјал завојнице опруге	60Си2Мн / 50ЦрВА
Опсег подешавања оптерећења	±10% (подешавање поља)

Структура језгра и механичка својства

Наш конзолни носач са константном опругом усваја прецизну комбиновану структуру конзолне полуге и опруге, трансформишући сложену механичку равнотежу у поуздане инжењерске производе. Његови основни технички параметри и структурне карактеристике су следеће:

Тецхницал Дименсион	Индикатори учинка и инжењерска вредност
Брзина промене оптерећења	Теоретска стопа промене оптерећења је нула (стварно одступање ≤5%), обезбеђујући константну силу ослањања и потпуно елиминишући додатни стрес.
Капацитет вертикалног померања	Подржава компензацију вертикалног помака од 0～300 мм или чак и већу, посебно дизајниран за системе цевовода великог померања.
Предности конзолне структуре	Усваја дизајн конзолне полуге, са компактном структуром и малим заузимањем простора, прилагођавајући се сложеним окружењима за инсталацију на лицу места.
Материјал и антикорозија	Носеће компоненте језгра су направљене од легираног челика високе чврстоће, са топло поцинкованим или антикорозивним премазом на површини, прилагођавајући се тешким условима рада.

Инжењерска примена и прилагодљивост на лицу места

У практичним инжењерским апликацијама, инсталација цевовода се често суочава са сложеним просторним ограничењима. Наша конзолна подршка за константну опругу у потпуности решава болне тачке изградње на лицу места:

Прецизна поставка у хладном стању: Пре испоруке, ми претходно компримујемо и закључавамо опругу у позицији оптерећења у хладном стању у складу са условима напрезања цевовода и захтевима топлотног померања које обезбеђују купци. Током монтаже на лицу места, потребно је само фино подешавање стуба са навојем да би се достигло пројектовано стање, што значајно скраћује период изградње.

Флексибилне методе укорењавања: Конзолна структура се прилагођава различитим условима укорењавања. Било да се ради о гредама челичне конструкције, бетонским темељима или кућиштима опреме, стабилно корење се може постићи помоћу одговарајућих конектора за корен (као што су заварене појединачне плоче, попречне краке стезаљки за цеви итд.).

Визуелизовани радни статус: Опремљен са високо прецизним индикаторским плочама померања и скалама оптерећења, особље за руковање и одржавање може интуитивно да процени да ли је цевовод на пројектованом радном положају без растављања кућишта, олакшавајући свакодневну инспекцију и превентивно одржавање.

Строги систем производње и контроле квалитета

Свеобухватно тестирање у кући се врши на сваком производу пре испоруке

Пре испоруке, сваки производ пролази кроз комплетан процес интерног тестирања. Овај процес укључује димензионалну и визуелну инспекцију, ПМИ (позитивну идентификацију материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања где је применљиво, испитивање опруге са кривама оптерећења и померања и мерење дебљине премаза. Испоручују се извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Појашњење о акредитацији треће стране

Интерно тестирање није исто што и тестирање треће стране које је акредитовао ИЛАЦ. Ако је потребно испитивање или лабораторијско тестирање треће стране, оно се може обезбедити као посебна опциона услуга.

Опционе инспекцијске услуге треће стране (наведено посебно)

1. Испитивање материјала

Ова услуга обухвата анализу хемијског састава, испитивање затезања, испитивање удара на ниским температурама по Шарпи и испитивање тврдоће.

2. Заваривање НДТ

Доступне методе укључују испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно тестирање (УТ) и радиографско тестирање (РТ).

3. Тестирање перформанси опруге

Укључене су криве оптерећења и померања.

4. Топло цинковање / Инспекција заштите од корозије епоксидног премаза

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ)

Наше истакнуте предности

Бенцхмаркед у односу на ЛИСЕГА међународни систем носача цеви

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви.

Више од стандардног домаћег добављача

За разлику од стандардних домаћих произвођача који обезбеђују само сам производ, ми испоручујемо криву померања оптерећења са сваком опругом. Такође помажемо у организовању СГС тестирања треће стране и инспекција сведока, и подржавамо прегледе докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Зашто одабрати Тиансхун-ову конзолну константну опругу?

Дубоко техничко наслеђе: Ослањајући се на 14 година искуства у индустрији и професионални тим за истраживање и развој, пружамо комплетну техничку подршку у процесу од анализе напрезања цевовода, прорачуна избора типа до упутстава за инсталацију.

Глобална верификација пројекта: Производи стабилно раде у енергетским, петрохемијским и енергетским пројектима у више од 40 земаља широм света, издржавајући тестове покретања/гашења више јединица и екстремне услове рада.

Могућност прилагођеног сервиса: За специјална ограничења простора или нестандардне захтеве за оптерећење, можемо да обезбедимо прилагођени дизајн конзолне конструкције и инжењерска решења.

Поуздана гаранција након продаје: Успоставили смо комплетан досије корисника и механизам одговора, који обезбеђује процену стања, поновно подешавање оптерећења и упутства за замену током одржавања у искључењу, смањујући ризике у раду и одржавању електрана.
