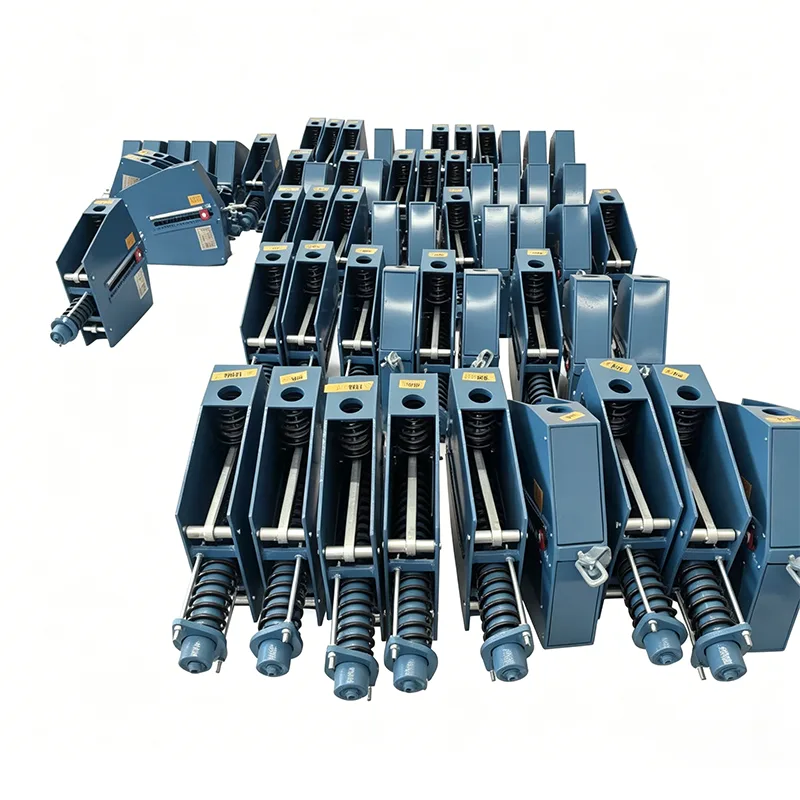

Вертикална константна опружна подршка

Када цевоводи имају велике вертикалне помаке (преко 100 мм) и изузетно су осетљиви на варијације оптерећења, стопа варијације оптерећења (≤25%) обичних варијабилних опружних носача може довести до прекомерног напрезања цевовода, оштећења интерфејса опреме, па чак и пуцања цевовода. Вертикална константна опружна подршка обезбеђује скоро константну потпорну силу (стопа варијације оптерећења ≤5%) током целог радног хода на основу принципа равнотеже момента, потпуно решавајући изазов контроле напона за цевоводе великог померања.

Крива померања оптерећења добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким померањем, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Принцип рада

Вертикални константни носач опруге користи међусобну равнотежу између силе опруге и момента који генерише механизам за повезивање. Како се цевовод креће горе-доле, деформација опруге се прецизно компензује помоћу система гребена и спона, одржавајући излазну потпорну силу стабилном. Овај дизајн у потпуности елиминише флуктуације оптерећења узроковане померањем цевовода, штитећи цевоводе и прикључену опрему од додатног напрезања.

Техничке спецификације производа

Преглед структуре производа

Стандардна вертикална константна опружна подршка усваја модуларни дизајн, који се састоји од следећих независних компоненти за лако одржавање и замену на лицу места:

▶  Склоп опруге: Опруге од легуре високе чврстоће подвргнуте стабилизацијској топлотној обради

▶  Механизам за балансирање момента: Прецизно обрађен брегаст и систем везе

▶  Уређај за подешавање оптерећења: Подешавање горњег вијка за фино подешавање током рада

▶  Систем индикације померања: Јасна плоча са размером која приказује померање цевовода у реалном времену

▶  Горњи и доњи спојеви: више опција повезивања за прилагођавање различитим условима инсталације

▶  Заштитно кућиште: Потпуно затворен дизајн за спречавање уласка прашине и корозивних медија

Основне диференциране предности

Табела за избор стандардних спецификација

Применљиви сценарији инсталације

Вертикални носач са константном опругом је посебно погодан за следеће системе цевовода који захтевају вертикалну инсталацију и велики помак:

▶  Главни пароводи и пароводи за поновно загревање у електранама

▶  Процесни цевоводи високих температура и високог притиска у фабрикама за прераду нафте и хемијским постројењима

▶  Цвоводи за криогене течности у ЛНГ терминалима

▶  Цевоводи за гас из високе пећи и кисеоник у челичанама

▶  Главни водови паре високе температуре за градско централно грејање

▶  Улазни и излазни спојни цевоводи великих резервоара за складиштење

Смернице за инсталацију и одржавање

▶  Инспекција пре уградње: Проверите да ли модел производа, оптерећење и деформација испуњавају захтеве дизајна и проверите да ли има оштећења током транспорта

▶  Мере предострожности при инсталацији: Држите ослонац вертикално са одступањем које не прелази 1°; уклоните транспортни уређај за закључавање након уградње

▶  Пуштање у рад пре почетка рада: Фино подесите оптерећење у складу са стварним условима на лицу места како бисте били сигурни да је цевовод у нивоу

▶  Свакодневно одржавање: Проверите индикатор померања и затегнутост спојних вијака сваких шест месеци; врши свеобухватну инспекцију сваке године

▶  Цикус замене: век трајања производа може да достигне 15-20 година под нормалним радним условима

Верификација пројекта и контрола квалитета

Наши вертикални носачи са константним опругама су верификовани у бројним кључним пројектима широм света, укључујући:

▶  Главни систем паровода термоелектране од 300 МВ

▶  Пројекат прераде и хемијске интеграције од 10 милиона тона годишње

▶  Пројекат криогеног гасовода ЛНГ терминала

Сви производи су подвргнути строгим процедурама контроле квалитета:

▶  Инспекција улазног материјала: Свака серија челика је подвргнута спектралној анализи и тестирању механичких својстава

▶  Машинска обрада кључних компоненти: ЦНЦ обрадни центри се користе да би се осигурала тачност димензија

▶  Тестирање перформанси опруге: Свака опруга пролази кроз 100.000 циклуса замора

▶  Комплетно тестирање перформанси машине: Свака јединица пролази кроз тестирање перформанси константне силе пуног хода

▶  Завршна фабричка инспекција: Издају се комплетни документи о сертификацији квалитета

Наш систем управљања квалитетом је сертификован према ИСО 9001:2015, а сви производи су у складу са међународним стандардима укључујући ЦЕ и АПИ.

Услуге подршке

▶  Бесплатан технички избор и анализа напрезања цевовода

▶  Прилагођене услуге дизајна за нестандардне производе

▶  Упутства за инсталацију на лицу места и техничка обука

▶  12-месечни гарантни период са доживотном техничком подршком

▶  Снабдевање резервним деловима за хитне случајеве са одговором од 48 сати

За детаљније информације о подршци за вертикалну константну опругу, контактирајте наш технички тим за професионални избор.

Често постављана питања (ФАК)

П: Која је разлика између вертикалних и хоризонталних константних опружних носача?

О: Главне разлике леже у начину инсталације и заузимању простора. Вертикални носачи са константним опругама се постављају вертикално и заузимају мање хоризонталног простора, што их чини погодним за уске области носача цеви. Хоризонтални носачи са константним опругама се постављају хоризонтално и заузимају више вертикалног простора, погодни за локације са довољно простора за главу.

П: Може ли се оптерећење ваше вертикалне константне опруге подесити на лицу места?

О: Да. Производ је опремљен наменским завртњем за подешавање оптерећења на врху, омогућавајући фино подешавање током рада цевовода без гашења. Опсег подешавања је ±10% номиналног оптерећења.

П: Да ли је овај производ погодан за окружења са ниским температурама?

О: Да. Нудимо специјалне нискотемпературне моделе који прихватају материјале отпорне на криогене утицаје и посебне процесе третмана. Они могу нормално да раде на температурама до -196℃ и погодни су за криогене системе цевовода као што је ЛНГ.
