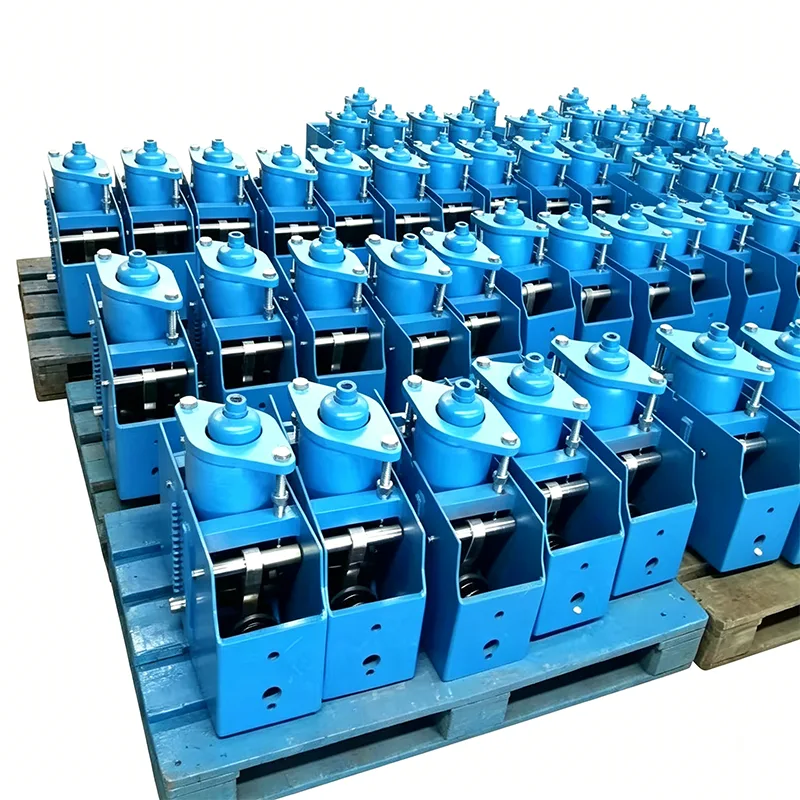

Стална стална опружна подршка

Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд., основана 2012. године, фокусирала се на производњу производа за подршку цевоводима већ 14 година, са производима који опслужују више од 40 земаља широм света. Стална опружна подршка је производ специјално дизајниран за радне услове у којима нема простора за подизање изнад цевовода и потребна је доња подршка. Поставља се на челичне греде, бетонске темеље или потпорне платформе кроз подножје, обезбеђујући сталну силу ослањања нагоре за цевоводе и савршено решавајући проблем компензације померања цевовода у сценаријима са ограниченим простором.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Зашто одабрати стајаћи тип? Решење за просторно ограничене сценарије

У практичном инжењерингу, многи цевоводи не могу да прихвате горња решења за вешање и морају да користе доњу подршку:

▶  Цевоводи доњег слоја у галеријама цеви: Нема доступних греда од челичне конструкције за вешање изнад цевовода најнижег слоја

▶  Цевоводи на врху опреме: Цевоводи постављени директно изнад опреме, без тачака за подизање изнад

▶  Цевоводи у бетонским рововима: Цевоводи у рововима за цеви са уским горњим простором

▶  Цевоводи великог пречника: Цевоводи изнад ДН800, претерано дугачке шипке за вешање су склони нестабилности

▶  Цевоводи осетљиви на вибрације: Улазни и излазни цевоводи пумпе, доњи ослонац има бољу стабилност од суспензије

▶  Пројекти реконструкције: постојеће челичне конструкције не могу да додају нове тачке подизања, доступна је само подршка од темеља

У овим сценаријима, стална стална опружна подршка је једино изводљиво решење за подршку константном силом.

Техничке спецификације производа

Табела спецификација вешалица са константном опругом	Пример
Модел / серија	ПХ, ЛХ, ЦА, ЦС, ТХ
Капацитет оптерећења (радни)	0,1 кН - 500 кН
Тотал Травел	50 мм, 100 мм, 200 мм, 400 мм
Стварно путовање	До 600 мм
Одступање оптерећења (толеранција)	±5% (Стандардно) / ±3% (Високо Прец.)
Позиција инсталације	Хоризонтално / вертикално
Завршетак кућишта	Топло поцинковано / епоксидно
Радна темп.	-20°Ц до +80°Ц (амбијент)
Материјал завојнице опруге	60Си2Мн / 50ЦрВА
Опсег подешавања оптерећења	±10% (подешавање поља)

Свеобухватно поређење: стојећи тип наспрам типа вешања

Димензија поређења	Стална стална опружна подршка	Тип вешања Опруга са константном силом
Начин уградње	Доње корење, подршка према горе	Горње корење, суспензија надоле
Потреба за простором	Захтева доњу потпорну платформу	Захтева горњу челичну конструкцију
Укупна висина	Ниска (300-600 мм)	Висока (800-1500 мм укључујући шипку за вешање)
Бочна стабилност	Добра, широка база, анти-бочно померање	Просечна, дуга шипка за вешање склона љуљању
Перформансе против вибрација	Одлична, директна подршка без тресања	Просечна, шипка за вешање склона резонанцији
Тешкоћа инсталације	Једноставно, директно место и ниво	Комплексно, захтева рад на великој висини за подешавање шипке вешања
Приступачност одржавања	Добро, оперативно на земљи или платформи	Лоше, захтева рад на великој висини
Пренос оптерећења	Директно се преноси на нижу структуру	Преноси се кроз шипку за вешање и челичну конструкцију
Применљив пречник цеви	Сви пречници цеви, посебно погодни за велике пречнике	Мали и средњи пречници, претерано дуга шипка за велике пречнике
Применљив правац померања	Углавном померање нагоре	Углавном померање надоле

Структура производа и основне карактеристике

Стојећа константна опружна подршка усваја вертикалну структуру кутије, која се углавном састоји од следећих делова:

Основна плоча: Широка доња плоча за распршивање терета и осигурање стабилности

Опружна кутија: Уграђени опружни механизам константне силе, вертикално распоређен

Горња плоча носача: Повезана са носачем цеви за цевовод, висина се може фино подесити

Индикатор померања: Визуелизован са стране ради лакшег посматрања

Уређај за закључавање: закључава опругу током транспорта и уградње

Основне карактеристике

Дизајн ултра ниске висине

Вертикални распоред опруга, укупна висина 40% нижа од типа вешања исте спецификације

Погодно за просторе са ограниченом висином пода, као што су ровови за цеви и просторије за опрему

Краће спецификације прилагодљиве посебним условима рада

Одлична стабилност

Површина основе 3 пута већа од типа суспензије, ниско тежиште

Није лако преврнути под хоризонталним потиском цевовода

Нема проблема са љуљањем шипке за вешање у условима рада са вибрацијама

Погодна инсталација и одржавање

Инсталација на земљи, није потребна операција на великој висини

Поставите директно на темељ, поправите након изравнавања

Вијак за подешавање на врху, може се користити док стојите на тлу

Нема потребе да демонтирате цевоводе за одржавање и замену, директно извуците опругу

Снажна прилагодљивост померању

Посебно погодан за услове рада са топлотним померањем цевовода нагоре

Такође прилагодљив померању надоле, само инсталирајте обрнуто

Бочно померање не утиче на перформансе константне силе

Анализа сценарија типичне примене

Сценарио апликације	Карактеристике радних услова	Зашто изабрати стојећи тип
Цевоводи доњег слоја у галеријама цеви	Цевоводи најнижег слоја, без челичних греда изнад	Може да подупире само нагоре од пода галерије цеви
Улазни и излазни цевоводи пумпе	Велике вибрације, осетљиве на потисак	Стабилна доња подршка, смањује пренос вибрација
Цевоводи на врху измењивача топлоте	Распоређен изнад шкољке опреме	Без тачака за подизање на врху опреме, директна подршка
Цевоводи у цевним рововима	Ровови за бетонске цеви, узак простор	Недовољан простор на врху, вешање немогуће
Пароводи великог пречника	Изнад ДН800, тешка тежина	Превише дуга шипка за вешање склона нестабилности
Ретрофит пројектних цевовода	Постојеће челичне конструкције се не могу бушити	Искористите постојећу бетонску подлогу за подршку
Цевоводи компресора	Вибрације узроковане пулсирајућим струјањем	Чврста подршка + константна компензација силе, добар ефекат пригушења вибрација

Водич за инсталацију и пуштање у рад на лицу места (на основу 14 година инжењерског искуства)

Инспекција пре уградње

1. Проверите да ли је модел производа у складу са цртежима дизајна

2. Проверите да ли је уређај за закључавање неоштећен и да ли има лабавости током транспорта

3. Проверите равност основе, потребна је корекција ако деформација прелази 2 мм

Кораци инсталације

1. Нивелисање темеља: Грешка у нивоу површине потпорног темеља ≤2мм/м

2. Позиционирање и фиксирање: Поставите постојану постојану опругу на позицију, заварите или причврстите базу за темељ

3. Прикључак цевовода: Повежите носач цеви цевовода са горњом плочом носача, резервни померај у хладном стању

4. Подешавање оптерећења: Подесите горњи вијак према захтевима дизајна, поравнајте индикаторску плочу са позицијом хладног стања

5. Откључавање: Уклоните транспортне завртње за закључавање након инсталације

6.Инспекција и потврда: Индикатор за потврду може слободно да се креће без заглављивања

Уобичајено решавање проблема

Проблем на лицу места	Анализа узрока	Решење
Индикатор се не помера	Завртњи за закључавање нису уклоњени	Уклоните све завртње за закључавање
Велико одступање оптерећења	Стварна тежина цевовода није у складу са дизајном	Завртње за фино подешавање горњег дела
Протресање базе	Неуједначена основа	Додајте подлошке на дну за изравнавање
Горња плоча се нагиње	Ексцентрицитет цевовода	Подесите ослонац цеви за центрирање

Контрола и верификација квалитета

Свеобухватно тестирање у кући се врши на сваком производу пре испоруке

Пре испоруке, сваки производ пролази кроз комплетан процес интерног тестирања. Овај процес укључује димензионалну и визуелну инспекцију, ПМИ (позитивну идентификацију материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања где је применљиво, испитивање опруге са кривама оптерећења и померања и мерење дебљине премаза. Испоручују се извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Појашњење о акредитацији треће стране

Интерно тестирање није исто што и тестирање треће стране које је акредитовао ИЛАЦ. Ако је потребно испитивање или лабораторијско тестирање треће стране, оно се може обезбедити као посебна опциона услуга.

Опционе инспекцијске услуге треће стране (наведено посебно)

1. Испитивање материјала

Ова услуга обухвата анализу хемијског састава, испитивање затезања, испитивање удара на ниским температурама по Шарпи и испитивање тврдоће.

2. Заваривање НДТ

Доступне методе укључују испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно тестирање (УТ) и радиографско тестирање (РТ).

3. Тестирање перформанси опруге

Укључене су криве оптерећења и померања.

4. Топло цинковање / Инспекција заштите од корозије епоксидног премаза

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ)

Наше истакнуте предности

Бенцхмаркед у односу на ЛИСЕГА међународни систем носача цеви

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви.

Више од стандардног домаћег добављача

За разлику од стандардних домаћих произвођача који обезбеђују само сам производ, ми испоручујемо криву померања оптерећења са сваком опругом. Такође помажемо у организовању СГС тестирања треће стране и инспекција сведока, и подржавамо прегледе докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Сервис и подршка

▶  Подршка при одабиру: Обезбедите верификацију простора за инсталацију да бисте потврдили изводљивост решења стојећег типа

▶  Прилагођена услуга: Прилагођена посебна висина и посебна величина основе према простору на лицу места

▶  Смернице за инсталацију: Обезбедите детаљан приручник за инсталацију, упутства на лицу места доступна за велике пројекте

▶  Циклус испоруке: 7-10 дана за конвенционалне моделе, 15-20 дана за прилагођене производе

▶  Гаранција квалитета: 2-годишња гаранција на производ, доживотна техничка подршка

▶  Снабдевање резервним деловима: Уобичајени модели опружних склопова на залихама, испоручују се у року од 48 сати

Стална опружна подршка је поуздано решење за подршку цевовода константном силом у условима рада са ограниченим простором. Током протеклих 14 година решили смо проблем да решења за вешање не могу да се имплементирају за стотине пројеката широм света, а наши производи раде стабилно и једногласно препознати од стране купаца.
