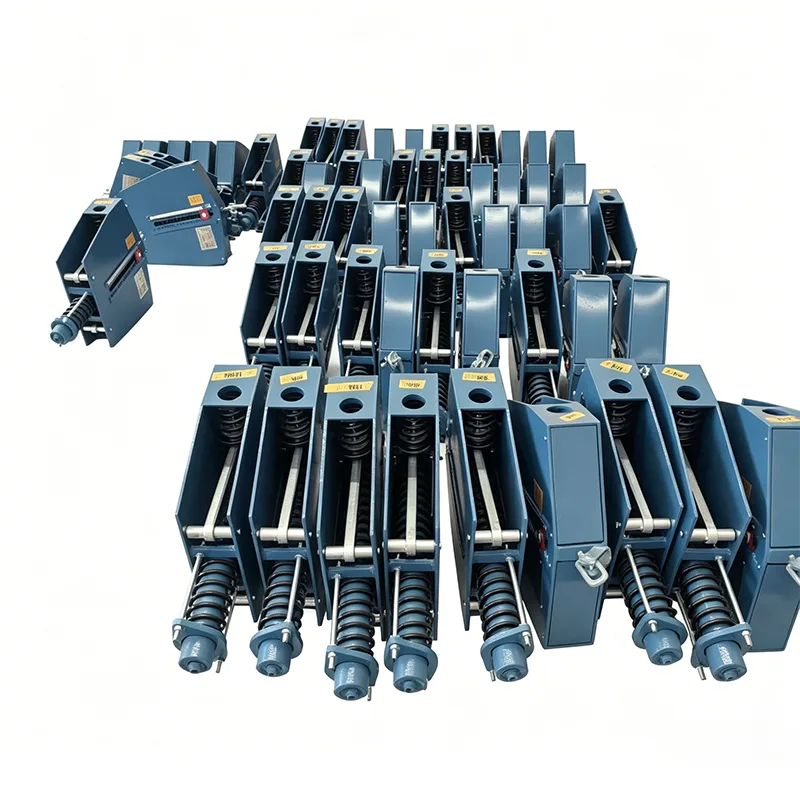

Висећа стална опружна подршка

У многим индустријским локацијама, опрема, пролази, групе вентила или друге препреке постоје испод цевовода, што онемогућава уградњу подупирача. У међувремену, неки цевоводи великог пречника доживљавају термичка померања која прелазе 100 мм, а флуктуације оптерећења обичних променљивих опружних носача ће проузроковати да напон цевовода премаши дозвољене границе.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Висећа константна опружна подршка савршено решава овај индустријски изазов. Инсталира се качењем на надземне челичне конструкције, не заузимајући никакав простор испод цевовода, док испоручује константну потпорну силу са стопом флуктуације од ≤5% у целом ходу.

Техничке спецификације производа

Табела спецификација вешалица са константном опругом	Пример
Модел / серија	ПХ, ЛХ, ЦА, ЦС, ТХ
Капацитет оптерећења (радни)	0,1 кН - 500 кН
Тотал Травел	50 мм, 100 мм, 200 мм, 400 мм
Стварно путовање	До 600 мм
Одступање оптерећења (толеранција)	±5% (Стандардно) / ±3% (Високо Прец.)
Позиција инсталације	Хоризонтално / вертикално
Завршетак кућишта	Топло поцинковано / епоксидно
Радна темп.	-20°Ц до +80°Ц (амбијент)
Материјал завојнице опруге	60Си2Мн / 50ЦрВА
Опсег подешавања оптерећења	±10% (подешавање поља)

Поређење метода висеће и подне инсталације

Две методе инсталације имају своје одговарајуће сценарије за различите услове на локацији, а висећи носачи са константним опругама нуде незаменљиве предности у окружењима са ограниченим простором:

Димензија поређења	Висећа стална опружна подршка	Подна стална опружна подршка
Локација инсталације	Испод надземних челичних конструкција / бетонских греда	Надземне / платформе опреме
Заузимање простора испод цевовода	Ниједан	Пуна окупација
Потешкоће при инсталацији	Средње (захтева рад на великој висини)	Ниско
Учитавање путање преноса	Цевовод → Подршка → Надземна структура	Цевовод → Подршка → Темељ тла
Применљиви сценарији	Цевоводи са препрекама испод, повишени цевоводи	Цевоводи са довољно простора испод
Максимални капацитет оптерећења	1200кН	2000кН
Макимум Дисплацемент	400мм	600мм

Структурални дизајн оптимизован искључиво за услове вешања

На основу општег дизајна константне опруге, висећи носачи са константним опругама су подвргнути циљаној оптимизацији за карактеристике напрезања при уградњи вешања:

▶  Коване интегралне ушице за подизање: Горње ушице за подизање прихватају монолитну технологију ковања без дефеката у заваривању, постижући фактор сигурности од 2,5 пута.

▶  Уређај за ограничавање закретања: Опремљен попречним ограничавајућим структурама за спречавање прекомерног закретања цевовода током рада.

▶  Подесиви склоп шипке за вешање: Стандардне подесиве шипке за вешање од 1–3 м за прилагођавање различитим висинама уградње.

▶  Дизајн заштите од пада: Двоструки сигурносни механизми су инсталирани на свим тачкама повезивања како би се спречили падови са велике висине.

▶  Визуелни индикатор померања: Плоче великих размера су постављене са стране ради лакшег посматрања радног статуса од стране земаљског особља.

Табела стандардних спецификација пуне серије

Доступно је пет стандардних серија висећих постоља са константним опругама да покрију већину захтева индустријске примене:

Модел Сериес	Називни опсег оптерећења (кН)	Називни опсег померања (мм)	Опсег радне температуре (℃)	Стандардна дужина шипке за вешање (м)	Максимална тежина јединице (кг)
ХЦС-50	1–50	50, 100	-40 ~ +450	1.5	120
ХЦС-100	50–100	100, 150	-40 ~ +450	2.0	250
ХЦС-200	100–200	150, 200	-40 ~ +550	2.0	480
ХЦС-500	200–500	200, 300	-40 ~ +550	2.5	1200
ХЦС-1200	500–1200	300, 400	-196 ~ +550	3.0	3500

Сви производи су у складу са стандардима ГБ/Т 17116.2, АНСИ/АСМЕ Б31.1 и АПИ РП 551.

Измерени учинак у односу на стандарде индустрије

Сви кључни показатељи учинка висећих постоља са константном опругом превазилазе захтеве националних стандарда. Сви подаци потичу из 100% потпуне евиденције инспекције наше лабораторије акредитоване ЦНАС:

Индикатор учинка	Захтеви националног стандарда	Тиансхун Меасуред Валуе
Стопа флуктуације оптерећења	≤5%	≤4%
Затезна чврстоћа дизања	1,5 пута номинално оптерећење	2,5 пута номинално оптерећење
Испитивање без разарања завара	20% узорковања	100% потпуна инспекција
Фатигуе Лифе	≥100.000 циклуса	≥150.000 циклуса
Тачност подешавања шипке за вешање	±10мм	±5мм

Систем контроле квалитета који се може пратити током целог животног века

Да бисмо осигурали апсолутну сигурност производа инсталираних на великим надморским висинама, додељујемо јединствени идентификациони код производа свакој Висећој сталној опружној подршци, омогућавајући пуну следљивост животног циклуса:

▶  Следивост сировог материјала: Свака серија челика је праћена оригиналним сертификатом о испитивању у млину (МТЦ), а резултати спектралне анализе су везани за идентификациони код.

▶  Евиденција процеса производње: Оператери и временске ознаке за све критичне процесе (заваривање, топлотна обрада, монтажа) су у потпуности документовани.

▶  Архивирање извештаја о инспекцији: Сви извештаји о инспекцији се конвертују у електронске датотеке и могу се тражити онлајн преко идентификационог кода.

▶  Фабричка ознака: Јединствени идентификациони код, датум производње и број инспектора угравирани су на плочици са називом производа.

▶  Праћење након продаје: Информације о инсталацији и раду производа се синхроно уносе у систем, пружајући доживотну техничку подршку.

Типични сценарији апликација и евиденција

Висеће константне опруге су успешно примењене у преко 320 индустријских пројеката широм света, са кумулативним испорукама од преко 180.000 јединица. Типични сценарији укључују:

▶  Висински делови главних паровода и цевовода за догревање паре у електранама

▶  Повишени процесни цевоводи у подручјима рафинерија нафте

▶  Цевоводи на врху резервоара у терминалима за пријем ЛНГ

▶  Висећи делови цевовода топлог ваздуха високе пећи у челичанама

▶  Попречни и попречни пароводи у градовима

▶  Цјевоводи великог пречника на конвенционалним острвима нуклеарних електрана

Можемо да обезбедимо копије претходних уговора о пројекту, извештаје о пријему власника и фотографије рада на лицу места као доказ наших способности.

Ексклузивне инсталацијске и техничке услуге

Свеобухватно тестирање у кући се врши на сваком производу пре испоруке

Пре испоруке, сваки производ пролази кроз комплетан процес интерног тестирања. Овај процес укључује димензионалну и визуелну инспекцију, ПМИ (позитивну идентификацију материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања где је применљиво, испитивање опруге са кривама оптерећења и померања и мерење дебљине премаза. Испоручују се извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Појашњење о акредитацији треће стране

Интерно тестирање није исто што и тестирање треће стране које је акредитовао ИЛАЦ. Ако је потребно испитивање или лабораторијско тестирање треће стране, оно се може обезбедити као посебна опциона услуга.

Опционе инспекцијске услуге треће стране (наведено посебно)

1. Испитивање материјала

Ова услуга обухвата анализу хемијског састава, испитивање затезања, испитивање удара на ниским температурама по Шарпи и испитивање тврдоће.

2. Заваривање НДТ

Доступне методе укључују испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно тестирање (УТ) и радиографско тестирање (РТ).

3. Тестирање перформанси опруге

Укључене су криве оптерећења и померања.

4. Топло цинковање / Инспекција заштите од корозије епоксидног премаза

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ)

Наше истакнуте предности

Бенцхмаркед у односу на ЛИСЕГА међународни систем носача цеви

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви.

Више од стандардног домаћег добављача

За разлику од стандардних домаћих произвођача који обезбеђују само сам производ, ми испоручујемо криву померања оптерећења са сваком опругом. Такође помажемо у организовању СГС тестирања треће стране и инспекција сведока, и подржавамо прегледе докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Често постављана питања (ФАК)

П: Шта ако висина инсталације није довољна?

О: Можемо да прилагодимо кратке верзије шипке за вешање према стварној висини локације или да обезбедимо врхунска решења за уградњу како бисмо максимизирали уштеду простора за инсталацију.

П: Како подесити оптерећење подршке са земље?

О: Сви модели су опремљени уређајима који се могу подесити на земљи. Фино подешавање оптерећења може да се заврши са земље помоћу наменског продуженог кључа, елиминишући потребу за операцијама на великим висинама.

П: Како су производи заштићени током транспорта?

О: Користимо прилагођене дрвене сандуке са унутрашњим јастучним материјалима и уређајима за причвршћивање како бисмо спречили деформацију механизма клипњаче током транспорта. Укључен је и уређај за закључавање транспорта како би се осигурало да производи стигну на локацију у савршеном стању.
