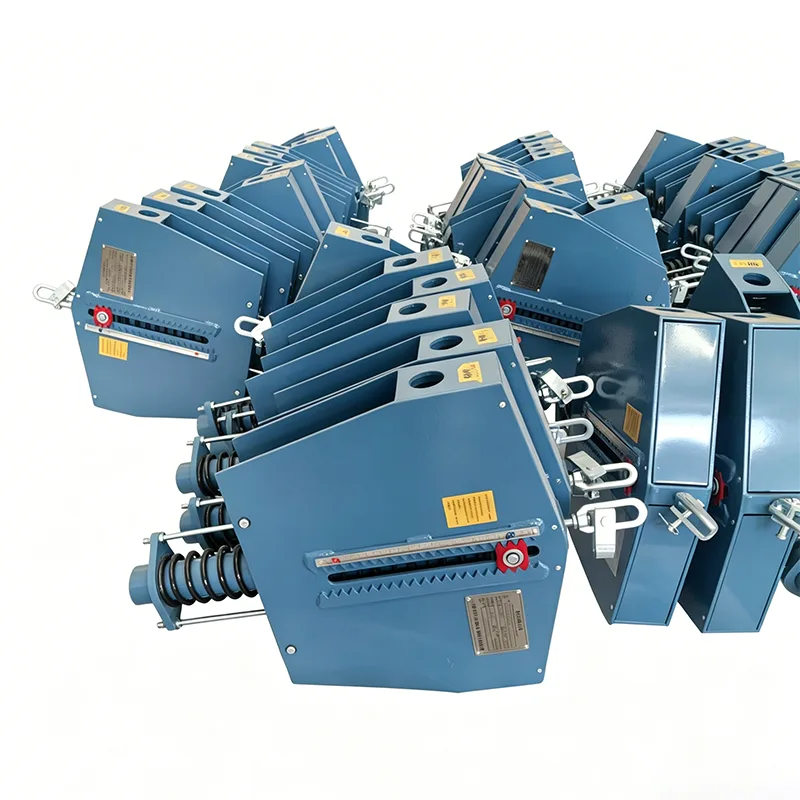

Хоризонтална константна опружна подршка

У многим индустријским локацијама, ограничен простор изнад цевовода онемогућава постављање вертикалних постоља за опруге. У међувремену, неким цевоводима је потребна подршка са стране или одоздо, а традиционалне методе подршке се боре да испуне захтеве константне силе под великим помацима. Хоризонтал Цонстант Спринг Суппорт је наменски производ дизајниран посебно за решавање ових проблема. Поставља се хоризонтално испод или поред цевовода, обезбеђујући стабилну потпорну силу током целог радног хода са стопом варијације оптерећења контролисаном унутар 5%.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Принцип рада и структурне карактеристике

Хоризонтална стална опружна подршка ради на принципу баланса момента. Када се цевовод подвргне вертикалном померању, еластична сила опруге се претвара у константну излазну силу кроз прецизну полугу и зупчасти механизам. За разлику од вертикалних носача, његов опружни склоп је распоређен хоризонтално, што резултира нижим тежиштем и стабилнијим радом, што га чини посебно погодним за системе цевовода са великим оптерећењем и великим помаком.

Стандардна хоризонтална константна опружна подршка усваја интегрисану структуру завареног оквира, са главним компонентама укључујући:

▶  Хоризонтално распоређена цилиндрична спирална опруга

▶  Систем везе са равнотежом момента високе прецизности

▶  Бочни механизам за подешавање оптерећења

▶  Уређај за ограничење двоструког такта

▶  Индикатор визуелног померања

▶  Доња монтажна основа

Техничке спецификације производа

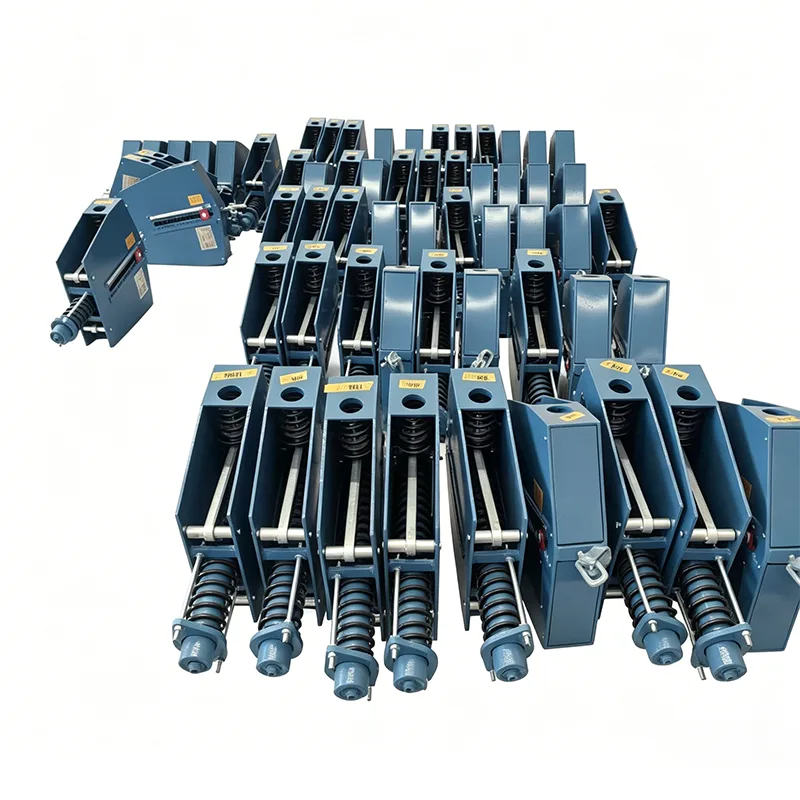

Поређење са вертикалним константним опругама

Параметри спецификације пуне серије

Нудимо 6 стандардних серија хоризонталних постоља за опруге, који покривају огромну већину захтева индустријске примене:

Сви производи су у складу са стандардима ГБ/Т 17116.2-2018, АНСИ/АСМЕ Б31.1 и ДИН 2545.

Предности основних перформанси

▶  Ултра-висока носивост: Испоручује максималну потпорну силу од 1000 кН како би испунила захтеве великих цевовода и опреме

▶  Висока оперативна стабилност: Хоризонтални распоред са ниским центром гравитације пружа одличне сеизмичке перформансе, способан да издржи земљотресе магнитуде 8

▶  Безбедно и практично одржавање: бочно подешавање и инспекција елиминишу потребу за пењањем, смањујући безбедносне ризике

▶  Снажна прилагодљивост инсталације: Може се инсталирати на бетонске греде, челичне конструкције или темеље опреме

▶  Широк опсег подешавања оптерећења: Омогућава подешавање на лицу места у оквиру ±15% номиналног оптерећења

▶  Потпуно затворен дизајн: Ефикасно спречава прашину, кишницу и корозивне медије да уђу у унутрашње механизме

Типична поља примене

Хоризонтални носачи са константним опругама се широко користе у следећим индустријским сценаријима:

▶  Главни цевоводи паре и паре за догревање у великим термоелектранама

▶  Цјевоводи јединица за хидрокрекинг и каталитичко крекинг у флуидима у рафинеријама нафте

▶  Улазни и излазни цевоводи резервоара за складиштење у великим ЛНГ терминалима

▶  Цевоводи високе пећи топлог ваздуха и конвертерски гасовод у челичанама

▶  Конвенционални системи острвских парних цевовода у нуклеарним електранама

▶  Цевоводи за топлу воду великог пречника високе температуре за градско централно грејање

Производња и осигурање квалитета

Са 14 година искуства у производњи сталних опружних носача, Иангзхоу Тиансхун Пипелине је успешно применио своје хоризонталне константне опруге на више од 350 индустријских пројеката широм света. Сви производи пролазе строге процедуре контроле квалитета:

▶  Контрола сировина: Сав челик за опруге долази од Баостеел-а и Анганг-а, при чему је свака серија подвргнута спектралној анализи и тестирању механичких својстава

▶  Прецизна обрада: Кључне компоненте се производе помоћу ЦНЦ обрадних центара, чиме се постиже тачност димензија ИТ7 степена

▶  Испитивање опруге: Свака опруга пролази кроз 3 пуна теста компресије и 100.000 циклуса замора

▶  Потпуно пуштање машине у рад: Свака јединица пролази кроз тестирање перформанси константне силе пуног хода пре испоруке како би се осигурала стопа варијације оптерећења ≤5%

▶  Инспекција треће стране: Извештаји о инспекцији од међународно ауторитативних институција као што су СГС, БВ и ТУВ могу се доставити

Наш систем управљања квалитетом је сертификован према ИСО 9001:2015, а наши производи су добили ЦЕ и АПИ сертификате.

Ексклузивна сервисна подршка

▶  Бесплатна анкета на лицу места и анализа напрезања цевовода

▶  Прилагођени дизајн за посебне просторе за инсталацију

▶  Професионални инжењери пружају упутства за инсталацију и пуштање у рад на лицу места

▶  12-месечни гарантни период са бесплатном поправком или заменом током гарантног периода

▶  Доживотна техничка подршка и набавка резервних делова

За детаљније информације о Хоризонтал Цонстант Спринг Суппорт или техничком избору за ваш пројекат, контактирајте наш продајни тим.

Често постављана питања (ФАК)

П: Да ли се на челичне конструкције могу инсталирати хоризонтални константни опружни носачи?

О: Да. Пружамо више облика монтажних основа за прилагођавање бетонским темељима, гредама челичне конструкције и платформама опреме. За моделе са великим оптерећењем, даћемо препоруке за дизајн темеља како бисмо обезбедили да чврстоћа инсталације испуњава захтеве.

П: Да ли се ваш Хоризонтал Цонстант Спринг Суппорт може користити у окружењима са ниским температурама?

О: Да. Нудимо специјалне нискотемпературне моделе који прихватају материјале од нерђајућег челика 304 или 316Л и који су прошли тестове на ударце на ниским температурама. Они могу нормално да раде на температурама до -196℃ и погодни су за криогене системе цевовода као што су ЛНГ и етилен.

П: Које је време испоруке за ваше производе?

О: Рок испоруке за стандардне моделе је 30-45 дана, а за прилагођене моделе је 45-60 дана у зависности од сложености. За хитне поруџбине можемо организовати убрзану производњу са најкраћим роком испоруке од 20 дана.
