Подршка променљиве опруге за цевоводје суштинска компонента за индустријске системе цевовода који доживљавају вертикално померање узроковано термичким ширењем, контракцијом, вибрацијама или променом радних услова.Тиансхунпроизводи стандардизована и прилагођена решења за подршку опругама дизајнирана да балансирају оптерећења цевовода, прилагођавају контролисано померање и помажу у заштити повезане опреме у захтевним применама као што су електране, петрохемијска постројења, системи за нафту и гас и пројекти за пречишћавање воде.
Правилно пројектован систем потпоре цеви мора учинити више од тога да носи статичку тежину цевовода. Индустријски цевоводи могу да се померају како се температуре и услови рада мењају, стварајући додатне силе на носачима, млазницама опреме, вентилима, прирубницама и структурним везама. Варијабилни носач опруге за цевовод користи еластичне карактеристике опруге да обезбеди континуирану подршку док омогућава контролисано вертикално кретање. Овај чланак објашњава његов принцип рада, кључне компоненте, техничке спецификације, апликације, факторе избора и разматрања производње, помажући инжењерима и индустријским купцима да схвате када је променљива опружна подршка одговарајуће решење.
Садржај
- Шта је променљива опружна подршка за цевовод?
- Зашто је потребна варијабилна опружна подршка?
- Како функционише променљива опружна подршка?
- Које су кључне техничке спецификације?
- Које су главне компоненте?
- Које су главне предности?
- Где се користи променљива опружна подршка?
- Како одабрати праву опружну потпору?
- Зашто је квалитет производње важан?
- Како се пореди са другим носачима цеви?
- Често постављана питања
- Закључак

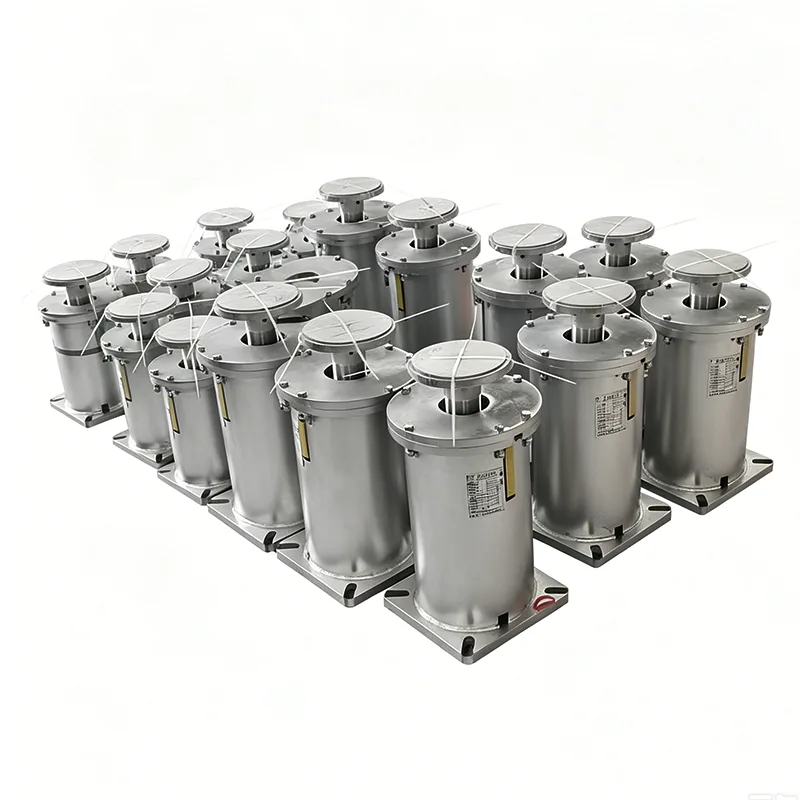

Шта је променљива опружна подршка за цевовод?
Варијабилна опружна потпора за цевовод је еластична механичка потпора дизајнирана да носи тежину цевовода уз прилагођавање вертикалног померања. Уместо потпуног ограничавања кретања цевовода, он користи механизам опруге да обезбеди потпорну силу која се мења у складу са отклоном опруге.
Овај дизајн је посебно користан за индустријске цевоводе изложене температурним флуктуацијама. На пример, цевовод за пару може да се креће вертикално док се загрева током рада и скупља се након гашења. Крути ослонац може ограничити ово кретање и пренети нежељене силе на систем цевовода. Променљиви носач опруге обезбеђује контролисану флексибилност док наставља да носи потребно оптерећење.
Тиансхун производи производе за подршку цевоводима од 2012. године и извештава да је снабдевао више од 800.000 комплета за индустријске пројекте широм света. Његов распон варијабилних опруга укључује вишеструке конфигурације, капацитете оптерећења, опције путовања и прилагођена решења за различите инжењерске захтеве.
Зашто је потребна варијабилна опружна подршка?
Инжењеринг цевовода укључује равнотежу између структуралне подршке и контролисаног кретања. Цевовод мора да остане адекватно подупрт без стварања претераног секундарног напрезања када се његов положај промени током рада.
- Термички покрет:Прилагођава контролисано вертикално померање изазвано грејањем и хлађењем.
- Расподела оптерећења:Одржава континуирану подршку за цеви и повезане компоненте.
- Управљање стресом:Помаже у смањењу прекомерних сила које се преносе на повезану опрему.
- Контрола вибрација:Обезбеђује еластичан механизам за подршку за рад система цевовода.
- Заштита опреме:Помаже у смањењу нежељеног оптерећења око осетљивих млазница, прирубница и прикључака.
- Инжењерска флексибилност:Различите конфигурације се могу изабрати у складу са условима инсталације.
Тачан избор треба да се заснива на стварним инжењерским параметрима, а не само на пречнику цеви. Тежина цевовода, радна температура, вертикално померање, положај уградње и расположиви структурални простор утичу на избор носача.
Како функционише променљива опружна подршка?
Основни принцип рада заснива се на еластичном понашању опруге. Када се цевовод помера вертикално, опруга се скретање и њена потпорна сила се сходно томе мења. Ово омогућава ослонцу да прати кретање цевовода док наставља да носи терет.
Када се ослоњени цевовод помера надоле, опруга се даље компримира и њена потпорна сила се повећава. Када се цевовод помера нагоре, компресија опруге се смањује и сила потпоре се смањује. Резултирајућа варијација оптерећења се контролише унутар пројектованог радног опсега.
Ова карактеристика чини варијабилне опружне ослонце погодним за системе где се очекује вертикално топлотно померање, али је одређена количина варијације оптерећења прихватљива. За апликације које захтевају изузетно ниску варијацију силе ослањања у великом опсегу кретања, инжењери могу уместо тога размотрити константну подршку опруге.
Које су кључне техничке спецификације?
Техничке спецификације треба да буду усклађене са стварним дизајном цеви. Тиансхун обезбеђује више конфигурација намењених да покрију различите индустријске услове рада.
| Спецификација | Типичан опсег или опција | Инжењерска сврха |
|---|---|---|
| Подршка конфигурација | Тип А, Б, Ц, Д, Е, Ф, Г | Пружа флексибилност инсталације |
| Спринг Сизе | бр. 0–бр. 22 | Одговара различитим захтевима оптерећења |
| Травел Ранге | 30, 60, 90, 120, 180 мм | Прилагођава различите вертикалне покрете |
| Оперативно оптерећење | 0,2–400 кН | Подржава различита оптерећења цевовода |
| Смер кретања | Горе / Доле | Одговара очекиваном термичком померању |
| Вариабилност оптерећења | ≤25% стандард | Контролише варијацију потпорне силе |
| Материјал кућишта | Угљенични челик К235/К355 | Пружа структурну чврстоћу |
| Површинска обрада | Вруће поцинковано / фарбано | Побољшава издржљивост животне средине |
Пошто услови рада варирају од једног пројекта до другог, ове вредности треба третирати као референце за одабир, а не као замену за инжењерске прорачуне специфичне за пројекат.
Које су главне компоненте?
Променљиви носач опруге обично комбинује неколико механичких компоненти у један контролисани склоп носача. Сваки део доприноси поузданом раду и инсталацији.
- спирална опруга:Примарни еластични елемент који генерише потпорну силу.
- Горње и доње спојне плоче:Спојите носач са склопом цевовода и елементима конструкције.
- Индикатор оптерећења:Пружа информације о положају опруге, оптерећењу или померању.
- Уређај за закључавање:Помаже у осигурању опруге током транспорта, инсталације и пуштања у рад.
- Заштитно кућиште:Помаже у заштити опружног механизма од прашине, кишнице и загађивача околине.
За захтевне индустријске пројекте, избор компоненти треба да узме у обзир радну температуру, изложеност корозији, услове оптерећења, захтеве за одржавање и окружење за инсталацију.
Које су главне предности?
Главна предност варијабилног опружног носача за цевовод је његова способност да комбинује подршку оптерећења са контролисаним вертикалним кретањем. Ово га чини практичним избором за многе термички активне цевоводне системе.
- Контролисано топлотно померање:Опружни механизам прати вертикално кретање цеви без потпуног спутавања цевовода.
- Предвидљива варијација оптерећења:Сила ослањања се мења у зависности од отклона опруге унутар пројектованог опсега.
- Широк избор спецификација:Различите величине опруга и распони кретања омогућавају инжењерима да ускладе капацитет подршке са захтевима пројекта.
- Флексибилна инсталација:Вишеструке конфигурације подршке могу да прилагоде различите структуралне аранжмане.
- Погодност одржавања:Модуларне компоненте могу поједноставити инспекцију, замену и сервисирање.
- Прилагођавање:Посебни захтеви за оптерећење, померање, материјал или димензије могу се узети у обзир за нестандардне пројекте.
Где се користи променљива опружна подршка?
Променљиви носачи опруге се обично разматрају за индустријске системе цевовода где се вертикално померање дешава током нормалног рада. Типичне апликације укључују:
- Цевоводи паре и напојне воде у термоелектранама
- Системи за кондензат и помоћне цеви
- Петрохемијски процесни цевоводи
- Прикључни цевоводи измењивача топлоте
- Системи за транспорт нафте и гаса
- Компресорске станице за природни гас и вентилске коморе
- Мреже централног грејања
- Постројења за пречишћавање воде и отпадних вода
- Бродски и морски системи цевовода
На пример, у високотемпературној процесној линији, поновљено загревање и хлађење може изазвати промену висине цеви. Правилно одабрани опружни ослонци могу да прилагоде ово кретање док одржавају подршку за цевовод током целог радног циклуса.
Како одабрати праву опружну потпору?
Исправан избор почиње са тачним подацима о пројекту. Куповина опружног носача само на основу номиналне величине цеви може довести до неодговарајућег носивости или опсега хода.
Инжењери и купци треба да припреме следеће информације пре него што траже понуду:
- Оперативно оптерећење цевовода
- Инсталирано или хладно оптерећење
- Радно или топло оптерећење
- Очекивано вертикално померање
- Правац кретања
- Радна температура
- Тежина цевовода и изолације
- Локација уградње и расположиви простор
- Потребан материјал и површинска обрада
- Важећи пројектни стандарди и документација
Пружање потпуних информација омогућава професионалном добављачу варијабилне подршке за опруге да препоручи одговарајућу конфигурацију и избегне непотребан редизајн током инсталације.
Зашто је квалитет производње важан?
Перформансе опруге у великој мери зависе од тачности опруге, квалитета материјала, конзистентности димензија, калибрације оптерећења и квалитета монтаже. Контроле производње су стога важне када подршка постане део критичног индустријског система цевовода.
Тиансхун наводи да његов производни процес укључује инспекцију сировина, ЦНЦ производњу опруга, тестирање перформанси опруга, инспекцију димензија готовог производа, калибрацију оптерећења и инспекцију прије испоруке. Њен систем управљања квалитетом је сертификован ИСО 9001:2015, док компанија наводи да су њени производи усклађени са међународним стандардима укључујући ЦЕ и АПИ захтеве.
За велике индустријске поруџбине, купци такође треба да размотре да ли произвођач може да обезбеди одговарајућу евиденцију инспекције, податке о оптерећењу, документацију о материјалу, информације о димензијама и техничку подршку. Ови документи могу учинити инсталацију, пуштање у рад и будуће одржавање следљивијим.
Како се пореди са другим носачима цеви?
Променљиви носачи опруге нису намењени да замене сваки тип носача цеви. Одговарајуће решење зависи од количине померања цевовода и прихватљиве варијације потпорне силе.
| Фактор поређења | Променљива опружна подршка | Подршка за круте цеви | Константна пролећна подршка |
|---|---|---|---|
| Вертицал Мовемент | Омогућава контролисано кретање | Генерално ограничава кретање | Прилагођава веће покрете |
| Варијација оптерећења | Умерено | Може се нагло променити са условима ограничења | Веома ниско |
| Типична примена | Општи термички померај | Минимални помак | Велики померај или осетљиви системи |
| Сложеност структуре | Средње | Ниско | Више |
| Ниво трошкова | Средње | Генерално ниже | Генерално више |
Кључна разлика је однос између покрета и потпорне силе. Варијабилни ослонац опруге омогућава да се сила ослањања промени унутар дефинисаног опсега, док је константна подршка опруге дизајнирана да одржава много конзистентнију потпорну силу у свом опсегу кретања.
Често постављана питања
Која је главна функција променљиве опруге за цевовод?
Његова главна функција је да подржи оптерећење цевовода, а истовремено омогућава контролисано вертикално кретање узроковано термичким ширењем, контракцијом, вибрацијама или променом радних услова.
Када треба користити променљиву опругу уместо крутог носача?
Треба узети у обзир променљиву опружну потпору када цевовод треба да се креће вертикално током рада. Крути ослонац је генерално прикладнији тамо где је кретање минимално и ограничење је прихватљиво.
Која је разлика између варијабилних и константних опружних носача?
Променљиви носач опруге мења своју потпорну силу како се опруга склања. Константна опружна подршка је дизајнирана да одржи скоро константну потпорну силу у свом специфицираном опсегу кретања, што га чини корисним за апликације где се варијације оптерећења морају минимизирати.
Које информације су потребне приликом наручивања променљиве опруге?
Важне информације обично укључују радно оптерећење, хладно оптерећење, топло оптерећење, вертикално померање, смер кретања, радну температуру, услове уградње, расположиви простор, захтеве за материјалом и применљиве инжењерске стандарде.
Може ли Тиансхун да обезбеди прилагођена решења за подршку опругама?
Да. Тиансхун обезбеђује стандардизоване производе као и прилагођена решења за специјалне капацитете оптерећења, захтеве путовања, димензије, ограничења уградње, материјале и захтеве за површинском обрадом.
Закључак
А правилно одабранПодршка променљиве опруге за цевоводможе да обезбеди практичну равнотежу између подршке оптерећењу цевовода и контролисаног термичког кретања. Омогућавајући вертикално померање уз одржавање предвидљиве силе потпоре, може помоћи у управљању напрезањем цевовода и заштити повезане опреме у производњи електричне енергије, петрохемији, нафти и гасу, третману воде и другим индустријским применама. Најпогоднији модел увек треба изабрати према стварном оптерећењу, померању, температури, инсталацији и структурним захтевима. Са стандардизованим конфигурацијама, могућностима прилагођавања, процедурама за контролу квалитета и техничком подршком, Тиансхун може да обезбеди решења за опруге за широк спектар индустријских пројеката цевовода. Ако планирате нови систем цевовода, замену постојећих носача или процену прилагођеног решења за опруге,контактирајте насса вашим техничким захтевима да бисте разговарали о одговарајућој конфигурацији производа и понуди.
