Резиме чланка:Поуздан систем потпоре је неопходан за индустријске цевоводе изложене топлотном ширењу, скупљању, вибрацијама и променљивим радним оптерећењима. АПодршка променљиве опруге за цевоводобезбеђује контролисано вертикално кретање док континуирано подржава цевовод. Са професионалним производним искуством,Тиансхуниспоручује стандардизована и прилагођена решења за променљиву подршку опруге за електране, петрохемијска постројења, нафтне и гасне системе, хемијска постројења, пројекте за пречишћавање воде и друге захтевне индустријске примене.
Садржај
- Шта је променљива опружна подршка за цевовод?
- Зашто је потребна варијабилна опружна подршка у индустријским цевоводима?
- Како функционише променљива опружна подршка?
- Које су кључне техничке спецификације?
- Које су главне компоненте?
- Које су главне предности?
- Где се користи променљива опружна подршка?
- Како треба да изаберете праву променљиву опругу?
- Како квалитет производње утиче на перформансе?
- Како се пореди са другим носачима цеви?
- Често постављана питања

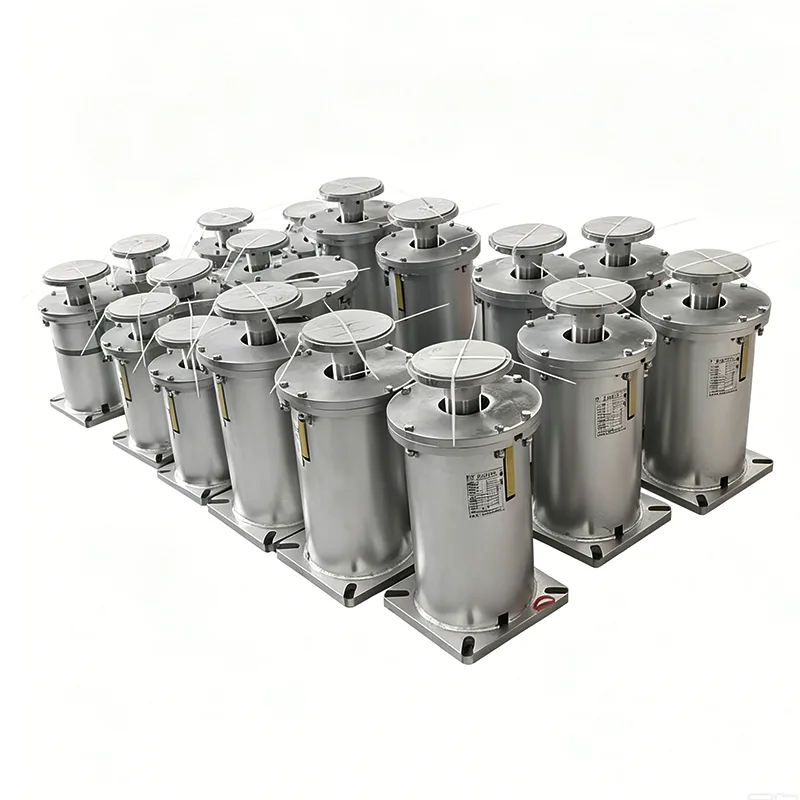

Шта је променљива опружна подршка за цевовод?
A Подршка променљиве опруге за цевоводје еластична механичка потпора дизајнирана да носи терет цевовода, а истовремено омогућава контролисано вертикално кретање. За разлику од крутог носача, који ограничава кретање, варијабилни носач опруге користи карактеристике отклона опруге да би се прилагодио променама положаја цевовода.
Индустријски цевоводи се могу значајно померити када се радне температуре промене. Пароводи, системи напојне воде, процесни цевоводи, водови кондензата и други високотемпературни системи могу се проширити током рада и скупити након искључивања. Ако се овим кретањем не управља правилно, прекомерне силе се могу пренети на цеви, вентиле, прирубнице, млазнице опреме и структурне везе.
Правилно одабрана опружна потпора помаже у дистрибуцији ових сила уз одржавање предвидљивог потпорног оптерећења. Асортиман производа компаније Тиансхун укључује стандардне и прилагођене конфигурације дизајниране за различите капацитете оптерећења, захтеве путовања, услове инсталације и индустријска окружења.
Зашто је потребна варијабилна опружна подршка у индустријским цевоводима?
Подршка цевовода није само питање држања цеви на месту. Правилно пројектован систем подршке мора да прихвати тежину, топлотно кретање, вибрације и радне услове без стварања претераног секундарног напрезања.
Променљиви носачи опруге су посебно корисни када је цевоводу потребна компензација вертикалног померања, али не захтева екстремно малу варијацију оптерећења која је повезана са константном опругом.
- Компензација топлотне експанзије:Омогућава контролисано вертикално кретање како се температура цевовода мења.
- Расподела оптерећења:Пружа континуирану подршку за цевоводе и повезане компоненте.
- Смањење стреса:Помаже у смањењу прекомерних сила које се преносе на повезану опрему.
- Управљање вибрацијама:Обезбеђује еластичан потпорни механизам за рад система цевовода.
- Заштита опреме:Помаже у смањењу ризика од прекомерног оптерећења на осетљивим тачкама повезивања.
- Флексибилност инсталације:Различите конфигурације се могу одабрати према захтевима пројекта.
За инжењерске пројекте, носач увек треба да се бира на основу стварне тежине цевовода, кретања, радне температуре, положаја уградње и структуралних услова, а не једноставног избора носача на основу пречника цеви.
Како функционише променљива опружна подршка?
Принцип рада променљиве опруге заснован је на односу између угиба опруге и примењеног оптерећења. Практично, опруга ствара потпорну силу која се мења како се цевовод помера вертикално.
Када се цевовод помера надоле, опруга се даље сабија и сила потпоре се повећава. Када се цевовод помера нагоре, компресија опруге се смањује и сила потпоре сходно томе опада. Ова контролисана промена омогућава ослонцу да прати кретање цевовода док наставља да носи терет.
Разлика између хладног и топлог оптерећења је стога важно разматрање током инжењерског пројектовања. Носач мора бити правилно калибрисан тако да његово радно стање остане унутар дозвољене варијације оптерећења и опсега хода.
За апликације где је вертикално померање умерено и одређени степен варијације оптерећења је прихватљив, варијабилна опружна подршка може обезбедити ефикасну равнотежу између перформанси, структурне једноставности, погодности уградње и цене.
Које су кључне техничке спецификације?
Различити пројекти цевовода захтевају различите капацитете опруга и опсеге кретања. Према информацијама о производу које пружа Тиансхун, варијабилне конфигурације носача опруге могу покрити широк спектар индустријских радних услова.
| Спецификација | Типични опсег / опција | Инжењерски значај |
|---|---|---|
| Тип подршке | Тип А, Б, Ц, Д, Е, Ф, Г | Пружа флексибилност конфигурације за различите услове инсталације |
| Спринг Сизе | бр. 0–бр. 22 | Омогућава избор према потребној носивости |
| Травел Ранге | 30, 60, 90, 120, 180 мм | Одговара различитим вертикалним покретима цевовода |
| Оперативно оптерећење | 0,2–400 кН | Подржава цевоводе са различитим радним оптерећењима |
| Смер кретања | Горе / Доле | Прилагођава вертикално топлотно померање |
| Вариабилност оптерећења | ≤25% стандард | Контролише варијацију силе подршке током кретања |
| Материјал кућишта | Угљенични челик К235/К355 | Пружа структурну чврстоћу и издржљивост |
| Површинска обрада | Топло поцинковано / фарбано | Помаже у прилагођавању подршке различитим условима животне средине |
Ове вредности треба третирати као референце за избор производа, а не као универзалне границе дизајна. Коначне спецификације треба потврдити у складу са стварним инжењерским условима и техничком документацијом произвођача.
Које су главне компоненте?
Варијабилни опружни ослонац се састоји од неколико координисаних компоненти. Сваки део доприноси носивости, стабилности инсталације, оперативној видљивости или заштити животне средине.
- спирална опруга:Примарна еластична компонента, произведена од опружног челика и обрађена за постизање стабилних механичких перформанси.
- Горње и доње спојне плоче:Спојите носач на конструкцију цевовода и носећу конструкцију.
- Индикатор оптерећења:Помаже у идентификацији оптерећења опруге и услова померања током инсталације и рада.
- Механизам за закључавање:Осигурава склоп опруге током транспорта, инсталације и пуштања у рад.
- Заштитно кућиште:Помаже у заштити извора од прашине, влаге, кишнице и корозивне изложености околини.
Комбинација ових компоненти чини систем погодним за дугорочну индустријску услугу где је важна стабилна подршка.
Које су главне предности?
Одабир одговарајуће опруге може значајно допринети поузданости система цевовода. У поређењу са конвенционалним крутим ослонцима, варијабилни дизајн опруга пружа додатну могућност кретања док остаје релативно једноставан за инсталацију и одржавање.
Контролисана варијација оптерећења
Правилно дизајнирана варијабилна опружна подршка ограничава промену силе ослањања како се цевовод креће. Тиансхун стандардне информације о производу наводе варијабилност оптерећења до 25%.
Више опција утовара и путовања
Различите величине опруга и распони хода олакшавају прилагођавање носача специфичним захтевима кретања цевовода и оптерећења.
Калибрација пре учитавања
Носачи опруге се могу унапред подесити према специфичним захтевима пројекта, што олакшава инсталацију и пуштање у рад на градилишту.
Прилагодљива конструкција
Могу се изабрати различите конфигурације и материјали за различита окружења инсталације, ограничења простора и услове рада.
Погодност одржавања
Модуларна конструкција може да поједностави замену и одржавање компоненти када је потребно сервисирање током животног циклуса опреме.
Где се користи променљива опружна подршка?
Технологија је погодна за индустријске системе цевовода где долази до вертикалног померања због температурних варијација, радних услова или вибрација опреме.
- Пароводи термоелектране
- Цевоводи напојне воде и кондензата
- Петрохемијски процесни цевоводи
- Измјењивач топлоте који повезује цевоводе
- Компресорске станице за нафту и гас
- Вентилске коморе цевовода природног гаса
- Мреже даљинског грејања
- Постројења за пречишћавање воде и отпадних вода
- Цевоводи за бродове и приобалне платформе
- Системи хемијске и фармацеутске обраде
У објектима за производњу електричне енергије и петрохемије, на пример, цевоводи могу доживети поновљене циклусе грејања и хлађења. Правилно одабрана варијабилна опружна потпора може прихватити резултирајући вертикални помак, док истовремено помаже у одржавању предвиђене дистрибуције напрезања у систему цевовода.
Како треба да изаберете праву променљиву опругу?
Исправан избор је један од најважнијих корака у инжењерингу подршке опругама. Носач треба изабрати према стварним условима рада, а не само према номиналној величини цеви.
- Одредите радно оптерећење:Израчунајте тежину цевовода, изолацију, вентиле, фитинге, тежину течности и друге подржане компоненте.
- Идентификујте вертикално кретање:Одредите очекивани помак навише или наниже између хладног и радног услова.
- Проверите варијацију оптерећења:Одредите да ли је дозвољена варијација оптерећења погодна за прикључену опрему и дизајн напрезања цевовода.
- Процените простор за инсталацију:Изаберите одговарајућу конфигурацију на основу расположиве структуре и простора за одржавање.
- Узмите у обзир услове животне средине:Изаберите одговарајуће кућиште и површинску обраду за влагу, корозију, температуру и спољашњу изложеност.
- Потврдите правац инсталације:Проверите да ли ослонац треба да прилагоди кретање нагоре или надоле.
- Прегледајте инжењерске стандарде:Уверите се да је изабрана подршка компатибилна са важећим спецификацијама пројекта и захтевима дизајна цевовода.
За сложене пројекте, инжењери могу добављачу да обезбеде оптерећење цевовода, радну температуру, очекивано померање, простор за инсталацију и друге кључне параметре. Произвођач тада може препоручити одговарајући модел и конфигурацију.
Како квалитет производње утиче на перформансе?
Перформансе потпоре опруге у великој мери зависе од конзистенције опруге, тачности димензија, калибрације оптерећења, квалитета материјала и коначног склапања. Квалитет производње је стога директно повезан са дуготрајном поузданошћу цевовода.
Тиансхун извештава о приступу контроле квалитета пуног процеса који покрива инспекцију сировина, ЦНЦ производњу опруга, тестирање перформанси опруга, инспекцију завршене монтаже и завршну инспекцију пре испоруке. Његови производни капацитети укључују ЦНЦ машине за намотавање опруга, опрему за испитивање опруга, спектрометре и инструменте за испитивање без разарања.
Према информацијама о производу, свака опруга се подвргава вишеструким тестовима компресије и оптерећења како би се потврдиле стабилне перформансе пре склапања. Систем управљања квалитетом компаније је сертификован према ИСО 9001:2015, док се наводи да су њени производи усклађени са међународним стандардима укључујући ЦЕ и АПИ захтеве.
Ове мере контроле квалитета су посебно важне за индустријске пројекте где опружни носачи могу остати у функцији дуги низ година под поновљеним термичким циклусима.
Како се пореди са другим носачима цеви?
| Фактор поређења | Променљива опружна подршка | Подршка за круте цеви | Константна пролећна подршка |
|---|---|---|---|
| Вертицал Мовемент | Компензује умерено кретање | Веома ограничено | Погодно за веће покрете |
| Варијација оптерећења | Обично ≤25% | Оштро се мења са померањем | Обично много ниже |
| Сложеност структуре | Средње | Ниско | Високо |
| Инсталација | Релативно једноставно | Симпле | Захтевније |
| Ниво трошкова | Средње | Ниско | Високо |
| Типична примена | Општи термички померај | Мало или нимало покрета | Велики покрети или системи који су веома осетљиви на оптерећење |
Ово поређење показује зашто не постоји универзални „најбољи“ носач цеви. Варијабилна опружна подршка је посебно атрактивна када цевовод доживљава умерено вертикално померање и када је контролисана промена носивог оптерећења прихватљива.
Често постављана питања
1. Која је главна функција променљиве опруге за цевовод?
Његова главна функција је да издржи тежину цевовода, истовремено омогућавајући контролисано вертикално кретање узроковано термичким ширењем, контракцијом или променом радних услова.
2. Која је разлика између променљиве опруге и константне опруге?
Променљиви носач опруге мења своју потпорну силу како се опруга склања. Константна опружна потпора је дизајнирана да одржава много конзистентнију потпорну силу у свом специфицираном опсегу кретања. Променљиви носачи опруге су генерално прикладни када је прихватљиво умерено варирање оптерећења.
3. Које информације су потребне за избор опруге?
Важни параметри укључују радно оптерећење, хладно оптерећење, топло оптерећење, вертикално померање, смер кретања, радну температуру, простор за инсталацију, конфигурацију цеви и услове околине.
4. Који распони путовања су доступни?
Типичне опције производа укључују ход од 30 мм, 60 мм, 90 мм, 120 мм и 180 мм. Одговарајући ход треба изабрати према стварно израчунатом кретању цевовода.
5. Могу ли се променљиви носачи опруге прилагодити?
Да. Прилагођена решења се могу развити за посебне захтеве оптерећења, услове померања, ограничен простор за инсталацију, материјале, површинске третмане и друге захтеве специфичне за пројекат.
6. Како могу да утврдим да ли ми је потребна променљива или константна опружна подршка?
Одлука треба да се заснива на кретању цевовода, дозвољеној варијацији носивог оптерећења, осетљивости повезане опреме, анализи напона и спецификацијама пројекта. За критичне системе цевовода, избор треба потврдити кроз инжењерске прорачуне и стручни технички преглед.
Закључак
Добро дизајниран систем подршке је фундаменталан за безбедан и поуздан рад индустријских цевовода. Комбиновањем еластичне подршке оптерећења са контролисаним вертикалним кретањем, аПодршка променљиве опруге за цевоводможе помоћи у управљању термичким померањем, расподели оптерећења цевовода, смањењу прекомерног стреса и заштити повезане опреме. За пројекте који захтевају стандардна или прилагођена решења, Тиансхун нуди варијабилне носаче опруга са вишеструким конфигурацијама оптерећења и путовања, контролом квалитета производње, техничком помоћи при одабиру и подршком након продаје. Ако планирате нови пројекат гасовода или надоградите постојећи систем подршке,контактирајте насса вашим оптерећењем, померањем, температуром и захтевима за уградњу да бисте разговарали о одговарајућем решењу за променљиву подршку опруге за вашу примену.
