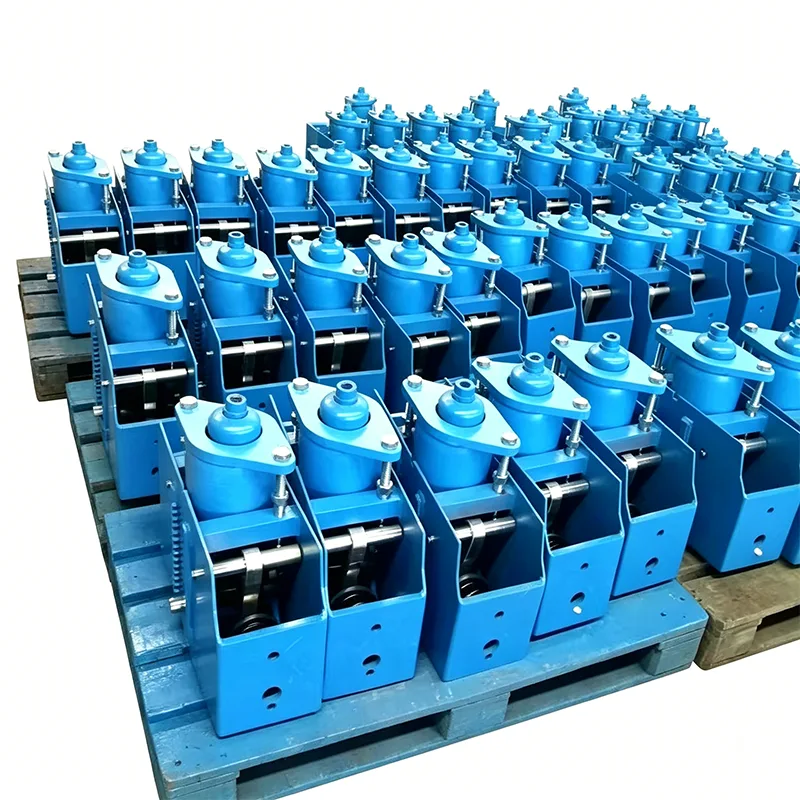

Висилица са константним опругама високог оптерећења

Висилица за опругу са константним оптерећењем је кључна компонента за контролу померања и оптерећења у индустријским системима цевовода. У условима рада на високим температурама и високим притиском, цевоводи стварају термичко ширење и померање контракције услед температурних промена. Ако се сила ослањања промени са померањем, то ће довести до концентрације напрезања цевовода и угрозити безбедан рад система. Наша вјешалица са константним опругама високог оптерећења је дизајнирана на основу принципа моменталне равнотеже. Може континуирано да производи стабилну потпорну силу током целог хода вертикалног померања цевовода, ефикасно избегавајући оштећење цевовода и повезане опреме узроковано додатним напрезањем.

Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд., основана 2012. године, фокусирала се на област носача цевовода и вешалица, акумулирајући 14 година искуства у производњи и примени. Наши производи су служили кључним пројектима у електроенергетској, петрохемијској, енергетској и другим индустријама у више од 40 земаља широм света и освојили су дугорочно поверење купаца са стабилним квалитетом.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Основни принцип рада

Висица опруге са константним оптерећењем усваја заједнички дизајн двокраког механизма полуге и склопа спиралне опруге, остварујући константан излаз силе заснован на механичком принципу моменталне равнотеже:

▶  Механизам за равнотежу момента: Када цевовод генерише топлотно померање, склоп опруге преноси обртни момент кроз механизам полуге, одржавајући момент оптерећења и момент опруге увек избалансираним

▶  Компензација вођице брега: Уграђена прецизна структура вођице брега компензује флуктуације оптерећења узроковане механичким трењем и одступања у производњи

▶  Уређај за индикатор хода: Опремљен визуелизованим индикатором померања, који може да посматра померање цевовода у реалном времену, олакшавајући инсталацију и подешавање на лицу места

Тецхницал Параметерс

Основне карактеристике производа

1. Стабилне перформансе константности оптерећења

Девијација оптерећења опружне вешалице са константним оптерећењем се контролише унутар ±5% током целог хода, надмашујући захтеве националног стандарда. Кроз комбинацију опруга са више дискова и прецизног механичког дизајна, осигурава да цевовод увек добије уједначену подршку током термичког померања, суштински елиминишући ризик од концентрације напрезања.

2. Снажна прилагодљивост условима великог оптерећења

Оптимално дизајниран за системе цевовода са великим оптерећењем, носиви оквир прихвата К345Б конструкцијски челик високе чврстоће, а опружни цилиндар је формиран интегралним окретањем, елиминишући скривене опасности од ободних завара. Производ може да издржи максимално оптерећење од 1000 кН, задовољавајући потребе за подршком цевовода са великим оптерећењем у великим електранама, рафинеријама и другим објектима.

3. Погодна инсталација и одржавање

▶  Опремљен уређајем за закључавање терета за закључавање опруге током уградње и транспорта, спречавајући случајно померање

▶  Отерећење на лицу места може да се фино подеси унутар ±10% да би се прилагодило стварним одступањима услова рада

▶  Стандардизовани интерфејси за повезивање, компатибилни са различитим облицима инсталације цевовода

▶  Модуларни структурни дизајн, погодна замена делова који се троше

4. Потпуна покривеност радних услова

Производ се може прилагодити радном температурном опсегу од -20℃ до 450℃. За посебне радне услове као што су нискотемпературни ЛНГ и високотемпературна пара, одговарајући материјали отпорни на високе или ниске температуре могу се прилагодити како би се осигурала поузданост перформанси у екстремним окружењима.

Техничке спецификације производа

Осигурање производње и контроле квалитета

Имамо комплетан систем производње и тестирања како бисмо осигурали поуздане перформансе сваке опруге са високим оптерећењем:

▶  Аутоматизована производна опрема: Опремљена аутоматским линијама за производњу мехова и различитом опремом за формирање и обраду за реализацију стандардизоване производње кључних процеса

▶  Савршен систем тестирања: Сваки производ се подвргава тестирању оптерећења и померања пре испоруке, уз издавање извештаја о инспекцији

▶  Професионални технички тим: поседује групу техничара који се годинама баве истраживањем и развојем и производњом носача и вешалица за цевоводе

▶  Управљање следљивошћу материјала: Сировине као што су челик за опруге и конструкциони челик су из редовних челичана, са сертификатима о квалитету материјала који се може пратити

Сервис и подршка

▶  Техничка подршка пре продаје: Професионални продајни тим упознат са различитим радним условима, може да пружи предлоге за избор и техничка решења у складу са параметрима цевовода

▶  Прилагођене услуге: Подржава прилагођавање производа за специјална оптерећења, посебна померања и специјалне форме за уградњу

▶  Гаранција након продаје: Обезбедите упутства за инсталацију и техничке консултације и одмах реагујте на проблеме са квалитетом производа

▶  Циклус испоруке: Конвенционални модели су на лагеру, а прилагођени производи се испоручују у складу са договореним циклусом
