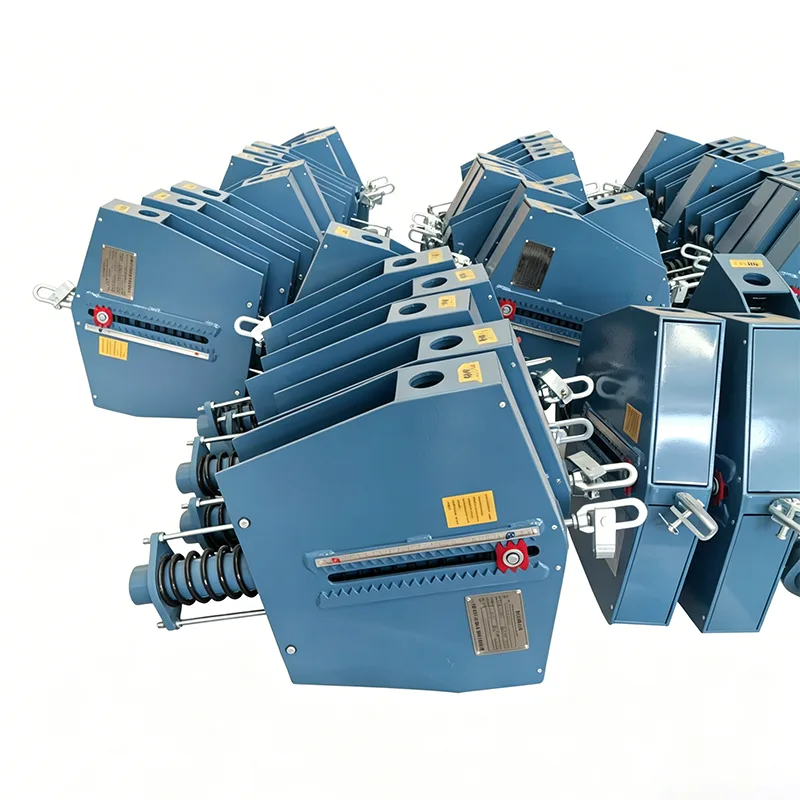

Вешалица са константном опругом за тешке услове рада

Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд., основана 2012. године, је интегрисано индустријско и трговинско предузеће које се фокусира на истраживање и развој и производњу производа за подршку цевоводима. Током протеклих 14 година, служили смо енергетским, петрохемијским и енергетским пројектима у више од 40 земаља широм света и стекли дугорочно поверење купаца са стабилним квалитетом производа. Хеави Дути Цонстант Спринг Хангер је наш водећи производ развијен за радне услове великог оптерећења и високих захтева. Систематски је ојачан у материјалима, структури и технологији како би пружио поуздану гаранцију за безбедан рад цевовода у екстремним радним условима.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Шта су услови рада за тешке услове рада? Зашто су потребне посебне вешалице

У великим индустријским пројектима постоји посебан тип цевоводног система:

▶  Цевоводи са дебелим зидовима великог пречника: изнад ДН600, дебљина зида преко 20 мм

▶  Тешки цевоводни системи: оптерећење по тачки подизања преко 200 кН, неки преко 500 кН

▶  Магистрални цевоводи високе температуре и високог притиска: главна пара електране, високотемпературни процесни цевоводи рафинационих јединица

▶  Цевоводи великог распона: делови цеви великог распона у галеријама цеви са великим концентрисаним оптерећењем

Ако се за ове тешке цевоводе користе обичне вјешалице константне силе, врло је вјероватно да ће се појавити сљедећи проблеми:

▶  Деформација и пуцање шкољке: Оптерећење премашује границу носивости конструкције

▶  Недовољна крутост опруге: Претерана компресија, губитак карактеристика константне силе

▶  Отказивање клинове: недовољна чврстоћа спојних делова

▶  Деформација затезања шипке за вешање: шипка малог пречника, продужетак преоптерећења

Хеави Дути Цонстант Спринг Хангер је ојачан производ специјално развијен за такве услове рада, са систематским ојачањем из свих димензија материјала, структуре и технологије.

Случајеви кварова у тешким условима и лекције

Према индустријским статистикама, услови рада у тешким условима чине више од 60% несрећа кварова на подршци цевовода:

Случај 1: Главни паровод електране

Проблем: Усвојена обична вјешалица константне силе, оптерећење по тачки подизања 280кНПосљедица: Бочна плоча напукла након 3 године рада, цевовод је потонуо 120мм Губитак: 15 дана одржавања у искључењу, директан губитак преко 10 милиона РМБ

Случај 2: Високотемпературни цевовод јединице за рафинацију

Проблем: Пречник игле за вешање је био премали, чврстоћа је смањена на високој температури Последица: лом клина на смицање, цевовод је пао, узрокујући средње цурење. Поука: Вешалице за тешке услове морају се израчунати за чврстоћу одвојено у складу са стварним радним условима

Случај 3: Цјевовод хладне кутије ЛНГ терминала

Проблем: Кртост материјала на ниској температури, пукла обична К235 шкољка Последица: Померање цевовода ван контроле, цурење прирубнице интерфејса хладне кутије Побољшање: Вешалице за тешке услове користе материјале отпорности на ниске температуре

У 14 година искуства у индустрији, Иангзхоу Тиансхун Пипелине Тецхнологи се бавила многим сличним пројектима трансформације кварова подршке за тешке услове рада и дубоко разуме специфичности и ризике радних услова за тешке услове рада.

Техничке спецификације производа

Анализа 7 ојачаних конструкција за тешке услове рада

Структурни систем високе чврстоће

Схелл усваја К345Б нисколегирани челик високе чврстоће, јачина течења повећана за 40%

Дебљина бочне плоче повећана за 50%, сечење целе плоче без спајања завара

Дизајн доње ојачане ребрасте плоче за распршивање концентрисаног напрезања

Прикључак велике чврстоће великог пречника

Пин усваја конструкцијски челик од легуре 40Цр, каљен и каљен, снага повећана за 80%

Пречник клинова дизајниран са 5 пута фактором сигурности од максималног оптерећења

Самоподмазујућа чаура је усвојена да смањи трење и побољша постојаност

Паралелна технологија са више опруга

2-4 сета опруга паралелно за велика оптерећења, оптерећење једне опруге контролисано у разумном опсегу

Дизајн синхроне компресије групе опруга како би се избегло ексцентрично оптерећење

Свака опруга тестирана посебно, одступање подударања ≤2%

Ојачани полужни механизам

Попречни пресек полуге повећан, модул савијања повећан за 100%

Задебљана плоча облоге у тачки ослонца за спречавање локалног гњечења

Површина брегаста високофреквентно каљена, тврдоћа изнад ХРЦ45, век отпорности на хабање повећан за 3 пута

Контрола производње високе прецизности

Позиције рупе за кључеве обрађене ЦНЦ-ом, тачност положаја ±0,1 мм

Грешка односа момента полуге контролисана унутар ±1%

Компресија опруге тачно подешена, одступање хладног оптерећења ≤3%

Савршена контрола квалитета заваривања

Главни носиви завари прихватају процес заваривања са пуним продором

100% ултразвучно тестирање, испуњава захтеве ЈБ/Т 4730 Граде ИИ

Третман за ублажавање напрезања након заваривања како би се елиминисао заостали напон заваривања

Вишеструка сигурносна заштита

Горње и доње механичке границе су постављене да би се спречило оштећење од прекомерног удара

Уређај за заштиту од преоптерећења, који покреће упозорење под ненормалним оптерећењем

Уређај за закључавање померања за заштиту опруга током уградње и транспорта

Поређење перформанси оптерећења и померања

Следе измерени подаци (оптерећење од 300 кН, радни услови померања 200 мм):

Одступање пуног хода оптерећења Хеави Дути Цонстант Спринг Хангер контролише се унутар ±4%, далеко боље од захтева националних стандарда, ефикасно штитећи безбедност цевовода и опреме.

Наш систем за верификацију производа за тешке услове рада

Свака вешалица са константном опругом за тешке услове рада мора да изврши следећу верификацију пре испоруке:

Инспекција улазног материјала

Верификација сертификата материјала челичних плоча и округлих шипки

Поновна провера тврдоће и састава опружног челика

Провера компатибилности материјала за заваривање

Инспекција производног процеса

ЦММ контрола димензија ЦНЦ обраде

УТ испитивање заваривања

Испитивање криве оптерећења и померања групе опруга

Комплетан фабрички тест машина

Тест оптерећења 100% пуног хода, снимање података о 20 мерних тачака

Обрачун константности, прерада за неквалификоване производе

Тест рада уређаја за закључавање и граничног уређаја

Калибрација индикатора померања

Фабричка документа

Документи о сертификацији квалитета материјала

Извештај о контроли завара

Извештај о пролећном тестирању

Комплетна тестна крива оптерећење-померај машине

Сертификат о квалификацији производа и упутство за уградњу

Типични сценарији апликација за тешке услове рада

Испорука и услуга пројекта

Ексклузивни сервисни процес за тешке пројекте

1. Техничко пристајање: Професионални инжењери пристају са аналитичарима напрезања цевовода да би потврдили захтеве оптерећења, померања и простора

2. Дизајн шеме: Обезбедите прилагођене шеме дизајна за посебна ограничења простора

3. Потврда цртежа: Обезбедите детаљне монтажне цртеже и табеле оптерећења, потписане и потврђене од обе стране

4. Праћење производње: Обезбедите недељне фотографије напретка производње за велике пројекте

5. Фабричко прихватање: Купци или треће стране могу бити позвани да присуствују тестовима у фабрици

6. Услуга на лицу места: Обезбедите упутства за инсталацију, техничку подршку на лицу места ако је потребно

7. Праћење рада: Повратна посета 6 месеци након пуштања у рад да бисте разумели статус рада

Учинак и посвећеност

▶  Испоручено више од 500 комплета држача константне силе за тешке услове рада, максимално једноструко оптерећење 800кН

▶  Сви производи за тешке услове рада пружају 3-годишњу гаранцију квалитета

▶  Пружити решења за све проблеме са квалитетом током рада у року од 48 сати

▶  Доживотне техничке консултације и набавка резервних делова

Хеави Дути Цонстант Спринг Хангер је поуздана гаранција за безбедан рад система цевовода за тешке услове рада. Са 14 година фокуса, дубоко разумемо да услови рада у тешким условима не дозвољавају грешке. Сваки производ је прошао строга тестирања како би се осигурао стабилан рад у екстремним радним условима.
