Подршка променљиве опруге за цевовод

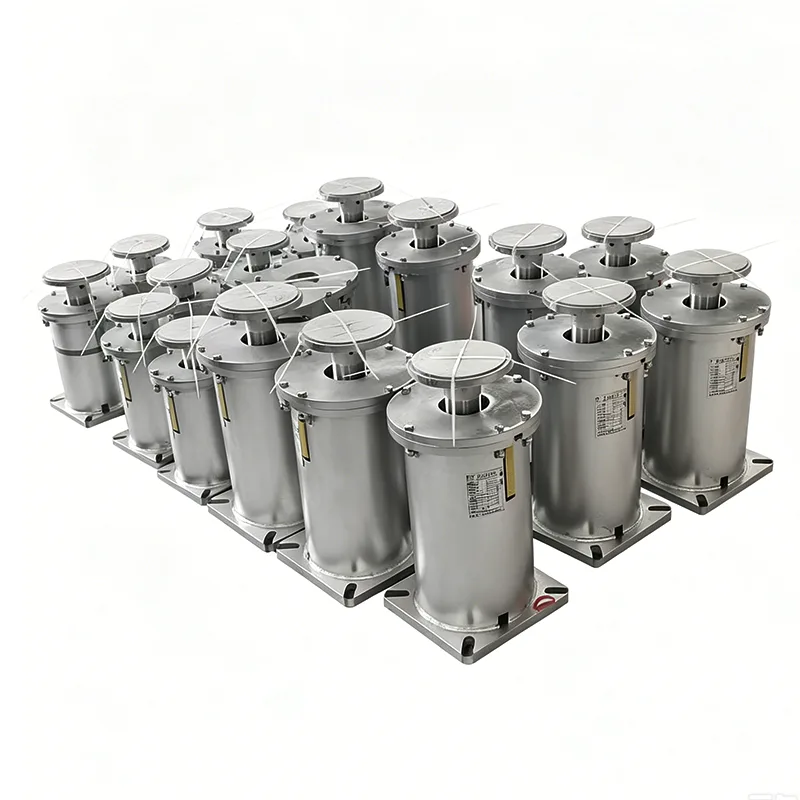

Варијабилна опружна подршка за цевовод је наменски еластични потпорни уређај пројектован да издржи вертикално померање цевовода. Пружа подесиву потпорну силу унутар дозвољеног опсега померања користећи инхерентну крутост опруга. Када се цевоводи померају горе-доле због флуктуације температуре, протока медија или вибрација опреме, ослонац аутоматски регулише силу лежаја, ефикасно спречавајући концентрацију напрезања цеви и оштећење прикључака опреме.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлотног оптерећења током пуног радног хода.

Иангзхоу Тиансхун Пипинг је ангажован у производњи овог производа од 2012. До сада смо испоручили преко 800.000 комплета за више од 300 индустријских пројеката широм света, а перформансе производа су у потпуности потврђене дуготрајним радом на лицу места.

Техничке спецификације производа

Табела са променљивим карактеристикама вешалица за опруге	Пример
Тип вешалице / Конфигурација	Тип А, Б, Ц, Д, Е, Ф, Г
Величина опруге / бр.	бр.0 - бр.22
Травел Ранге	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Оперативно оптерећење	0,2 кН ​​- 400 кН
Инсталирано оптерећење (хладно оптерећење)	кН / кгф
Радно оптерећење (вруће оптерећење)	кН / кгф
Смер кретања	Горе / Доле
варијабилност (%)	≤ 25% (Стандардно)
Површинска обрада	Хот Дип Галв/ офарбано
Материјал кућишта	Угљенични челик (К235/К355)

Принцип дизајна и структура конструкције

Дизајнирано у складу са Хуковим законом, отклон опруге је директно пропорционалан примењеном оптерећењу. Када се цевовод помера нагоре, компресија опруге се смањује и сила потпоре се сходно томе смањује. Када се цевовод помера надоле, компресија опруге се повећава, што доводи до веће потпорне силе. Ова карактеристика омогућава да се подршка прилагоди динамичким променама оперативних цевовода и одржава равнотежу напрезања целог система цевовода.

Стандардни производи се састоје од следећих кључних компоненти:

▶  Цилиндрична спирална опруга: Направљена од легираног челика за опруге и подвргнута ригорозној термичкој обради и стабилизацији.

▶  Горње и доње прикључне плоче: Користе се за повезивање цевовода и грађевинских конструкција, са флексибилним начинима уградње прилагодљивим условима на локацији.

▶  Плочица индикатора оптерећења: Приказује оптерећење опруге и померање цевовода у реалном времену.

▶  Уређај за закључавање: Осигурава положај опруге након инсталације и пуштања у рад како би се избегла деформација током транспорта и монтаже на лицу места.

▶  Заштитно кућиште: блокира улазак прашине, кишнице и корозивних медија како би се продужио век трајања опруге.

Кључне техничке карактеристике

▶  Стопа варијације оптерећења која се може контролисати: Стопа варијације пројектованог оптерећења се одржава унутар 25%, обезбеђујући равномерну дистрибуцију силе по систему цевовода.

▶  Широк избор спецификација: Опремљен са 12 класа оптерећења и 5 величина померања, покривајући захтеве већине индустријских апликација за цевоводе.

▶  Калибрација пре учитавања: унапред прилагођена одређеном оптерећењу према захтевима купца пре испоруке, спремна за директну употребу након инсталације на лицу места.

▶  Конструкција против отпуштања: Сви прикључни делови су опремљени контра наврткама и подлошкама за спречавање отпуштања током рада.

▶  Модуларна конструкција: Главне компоненте су заменљиве за лако одржавање и замену на лицу места.

▶  Снажна прилагодљивост околини: одговарајући материјали и површински третмани могу да се изаберу тако да одговарају различитим условима рада.

Поређење перформанси са другим носачима цевовода

Цомпарисон Итемс	Подршка променљиве опруге за цевовод	Подршка за круте цеви	Константна пролећна подршка
Капацитет компензације померања	Компензује вертикални помак од 50–200 мм	Нема компензације померања	Компензује вертикално померање од 50–400 мм
Стопа варијације оптерећења	≤ 25%	Оптерећење се нагло мења са померањем	≤ 5%
Применљиви услови рада	Цевоводи општег термичког померања	Цевоводи без или са минималним помаком	Цевоводи великог померања или осетљиви на варијације оптерећења
Сложеност структуре	Средње	Симпле	Цомплек
Мануфацтуринг Цост	Средње	Ниско	Високо
Потешкоће са инсталацијом и одржавањем	Ниско	Ниско	Високо

Типични сценарији примене

Варијабилна опружна подршка за цевовод се широко користи у различитим индустријским системима цевовода који су подложни променама температуре, посебно идеалан за следеће примене:

▶  Пароводи, цевоводи напојне воде и цевоводи за кондензат у термоелектранама

▶  Процесни цевоводи и прикључни цевоводи опреме за размену топлоте у петрохемијским постројењима

▶  Компресорске станице и вентилске коморе даљинских гасовода

▶  Магистрални и огранци градских мрежа централног грејања

▶  Цјевоводи за транспорт муља у постројењима за пречишћавање отпадних вода

▶  Цевоводи на бродовима и платформама на мору

Производња и контрола квалитета целог процеса

Поседујемо модерне производне линије за варијабилне носаче опруга, опремљене професионалним објектима, укључујући ЦНЦ машине за намотавање опруга, машине за испитивање опруга, спектрометре и инструменте за испитивање без разарања. Сви производи се производе под строгим процедурама контроле квалитета:

Сваки производ се подвргава свеобухватном кућном тестирању пре испоруке

Навлаке за тестирање у кући

Димензиона и визуелна инспекција, ПМИ (позитивна идентификација материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања (где је примењиво), испитивање опруге са кривама оптерећења и померања и мерење дебљине премаза. Обезбеђени су извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Напомена: Ин-хоусе тестирање није тестирање треће стране акредитовано од стране ИЛАЦ-а

Тестирање треће стране или лабораторијско тестирање доступно је као опциона, посебно наведена услуга.

Опционе инспекцијске услуге треће стране (наведено посебно)

1. Испитивање материјала

Анализа хемијског састава, испитивање затезања, испитивање на удар на ниским температурама по Шарпи и испитивање тврдоће.

2. Заваривање НДТ

Испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно испитивање (УТ) и радиографско испитивање (РТ).

3. Тестирање перформанси опруге

Укључујући криве оптерећења и померања.

4. Топло цинковање / Инспекција заштите од корозије епоксидног премаза

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ)

Наше предности

Бенцхмаркед у односу на ЛИСЕГА међународни систем носача цеви

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви.

Шта нас издваја

За разлику од стандардних домаћих произвођача који испоручују само сам производ, ми обезбеђујемо криву померања оптерећења са сваком јединицом опруге. Такође олакшавамо СГС тестирање треће стране и инспекције сведока, и подржавамо преглед докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Водич за одабир и услуге подршке

Пружамо професионалне смернице за одабир како бисмо помогли купцима да изаберу најприкладније производе. Једноставно нам доставите параметре цевовода, радну температуру, померање, простор за инсталацију и друге релевантне информације, а наши инжењери ће израчунати и препоручити оптимални модел и спецификацију променљиве опруге за цевовод.

Такође нудимо читав низ пратећих услуга као што следи:

▶  Нестандардно прилагођавање: Посебно дизајнирани и произведени производи за специјално оптерећење, померање или ограничен простор за инсталацију.

▶  Техничка служба на лицу места: Професионални инжењери могу да буду послати да воде инсталацију и пуштање у рад на лицу места.

▶  Гарантни сервис: Сви производи долазе са гаранцијом од 12 месеци. Неисправни производи ће бити бесплатно поправљени или замењени у гарантном року.

▶  Дугорочно снабдевање резервним деловима: Одржава се комплетан инвентар резервних делова како би се брзо одговорило на захтеве купаца за резервним деловима.

Молимо контактирајте наш продајни тим за даље детаље и понуде за променљиву опружну подршку за цевовод.
