Системи цевовода у енергетској индустрији раде у сложеним радним условима, које генерално карактеришу висока температура и високи притисак, запаљиви и експлозивни медији и дуги периоди непрекидног рада. Отказивање носача цевовода може довести до пуцања цевовода, цурења медија, па чак и до великих безбедносних несрећа.
Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.
Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.
Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлотног оптерећења током пуног радног хода.

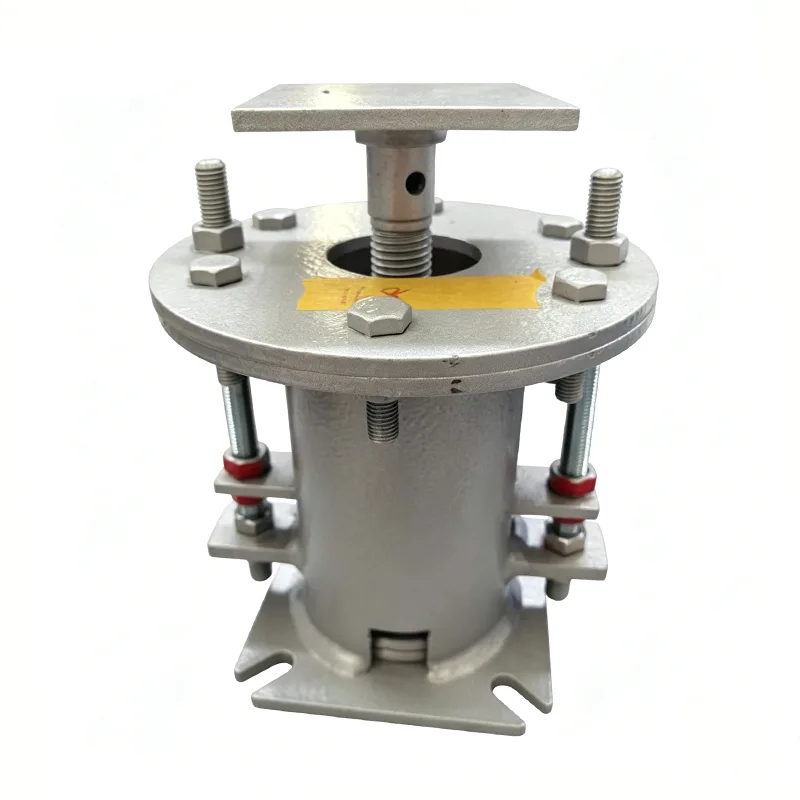

Променљива опружна потпора за енергетску индустрију је наменски еластични носач цевовода дизајниран посебно за енергетску индустрију. Одржава стабилне перформансе у екстремним радним условима и обезбеђује безбедан и поуздан рад енергетских објеката.
Променљива опружна потпора за енергетску индустрију апсорбује топлотно померање цевовода узроковано променама температуре кроз еластичну деформацију опруга, док носи саму тежину цевовода и додатна оптерећења.
Са 14 година искуства у опслуживању система за подршку цевоводима у енергетској индустрији, Иангзхоу Тиансхун Пипелине је успешно применио своје производе на више од 300 енергетских пројеката широм света, укључујући критичну инфраструктуру као што су термоелектране, нуклеарне електране, ЛНГ терминали и даљински цевоводи природног гаса.
| Табела са променљивим карактеристикама вешалица за опруге | Пример |
| Тип вешалице / Конфигурација | Тип А, Б, Ц, Д, Е, Ф, Г |
| Величина опруге / бр. | бр.0 - бр.22 |
| Травел Ранге | 30 мм, 60 мм, 90 мм, 120 мм 180 мм |
| Оперативно оптерећење | 0,2 кН - 400 кН |
| Инсталирано оптерећење (хладно оптерећење) | кН / кгф |
| Радно оптерећење (вруће оптерећење) | кН / кгф |
| Смер кретања | Горе / Доле |
| варијабилност (%) | ≤ 25% (Стандардно) |
| Површинска обрада | Хот Дип Галв/ офарбано |
| Материјал кућишта | Угљенични челик (К235/К355) |
▶ Дизајн високе поузданости: Све критичне компоненте имају редундантни дизајн са фактором сигурности не мањим од 1,6 пута.
▶ Широка прилагодљивост температурама: нормално ради у екстремним температурним окружењима у распону од -196℃ до +600℃.
▶ Одлична отпорност на замор: Опруге су прошле 150.000 циклуса замора да би испуниле дугорочне захтеве за континуирани рад енергетских објеката.
▶ Висока прецизност оптерећења: Подвргнуто је три калибрације оптерећења пре испоруке, са грешком контролисаном унутар ±5%.
▶ Против попуштања и сеизмичке структуре: има двоструки дизајн против отпуштања, способан да издржи земљотресе магнитуде 8 и вибрације опреме.
▶ Он-лине прилагодљивост: Опремљен наменским механизмом за подешавање за фино подешавање оптерећења без искључивања.
|
Цомпарисон Итем |
Подршка променљиве опруге опште намене |
Подршка променљиве опруге енергетске индустрије |
|
Фактор сигурности дизајна |
1,2-1,4 пута |
≥1,6 пута |
|
Опсег радне температуре |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
Фатигуе Лифе |
50.000-100.000 циклуса |
≥150.000 циклуса |
|
Дизајн против отпуштања |
Једна матица против отпуштања |
Двоструко против отпуштања + подлошке за закључавање |
|
Инспекцијски стандард |
Инспекција узорковања |
100% потпуна инспекција + опциона инспекција треће стране |
|
Применљиви услови рада |
Општа индустријска окружења |
Екстремни услови у енергетској индустрији |
Променљива опружна подршка за енергетску индустрију се широко користи у системима цевовода различитих енергетских објеката:
▶ Главни пароводи, цевоводи напојне воде и канали за димни гас/ваздух у термоелектранама
▶ Конвенционални острвски и нуклеарни острвски помоћни системи цевовода у нуклеарним електранама
▶ Криогени цевоводи у ЛНГ терминалима и станицама за гасификацију
▶ Станице и вентилске коморе даљинских гасовода за природни гас
▶ Цевоводи за хидрауличне и мазиво уље у ветроелектранама
▶ Цевоводи за пренос топлоте у соларним термоелектранама
Успоставили смо строгу специјалну контролу квалитета енергетских производа како бисмо осигурали да свака варијабилна опружна подршка у енергетској индустрији испуњава највише индустријске стандарде:
▶ Инспекција улазног материјала: Свака серија челика је праћена оригиналним сертификатом материјала и подвргава се спектралној анализи и тестирању механичких својстава.
▶ Контрола производње опруга: Произведено помоћу ЦНЦ машина за намотавање опруга, свака опруга пролази кроз три пуна теста компресије.
▶ Контрола квалитета заваривања: Све процесе заваривања изводе сертификовани заваривачи и подлежу 100% тестирању без разарања (НДТ).
▶ Тестирање перформанси готовог производа: Свака јединица се подвргава тестирању оптерећења током пуног хода и калибрацији померања.
▶ Завршна инспекција пре отпреме: Издају се комплетни документи о сертификацији квалитета, укључујући извештаје о материјалу, извештаје о испитивању и сертификате о усаглашености.
Наш систем управљања квалитетом је сертификован према ИСО 9001:2015, а сви производи су у складу са међународним стандардима укључујући ЦЕ, АПИ и АСМЕ.
▶ Бесплатна анализа напрезања цевовода и прорачун избора носача/висилице
▶ Прилагођене услуге дизајна за специфичне енергетске пројекте
▶ Услуге за инсталацију и пуштање у рад на лицу места
▶ Редовне услуге прегледа и одржавања
▶ Снабдевање резервним деловима за хитне случајеве са 24-часовним одговором купаца
За детаљније информације о променљивој опружној подршци за енергетску индустрију или техничком избору за ваш пројекат, контактирајте наш професионални продајни тим.
