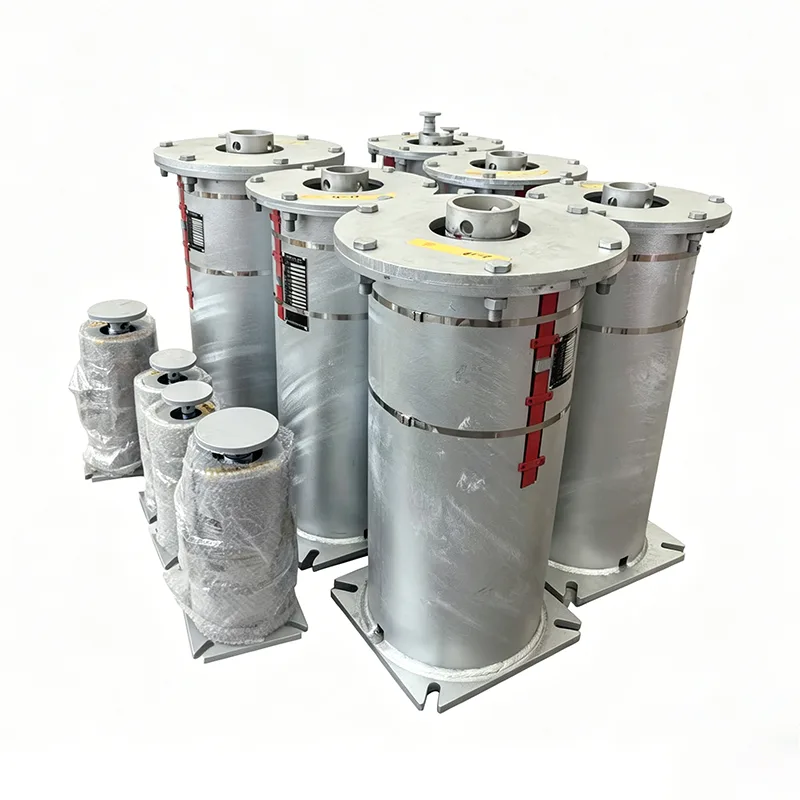

Подршка променљиве опруге термоелектране

У комплексним системима цевовода пар-вода, димни гас и ваздух и прах угља термоелектрана, топлотно померање цевовода изазвано драстичним променама температуре представља суштинску опасност која угрожава безбедност система. Подржана 14 година техничке акумулације на пољу подршке цевоводима, Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд. је посебно развила променљиву опругу за термоелектрану за радне услове топлотне енергије. Дизајниран на основу принципа моментне равнотеже, овај производ обезбеђује континуирану еластичну потпорну силу када дође до вертикалног топлотног померања у цевоводима, ефикасно апсорбује и компензује напрезање померања, спречава оштећење цевовода и прикључене опреме додатним напрезањем и обезбеђује дугорочан безбедан рад електрана.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлотног оптерећења током пуног радног хода.

Техничке спецификације производа

Табела са променљивим карактеристикама вешалица за опруге	Пример

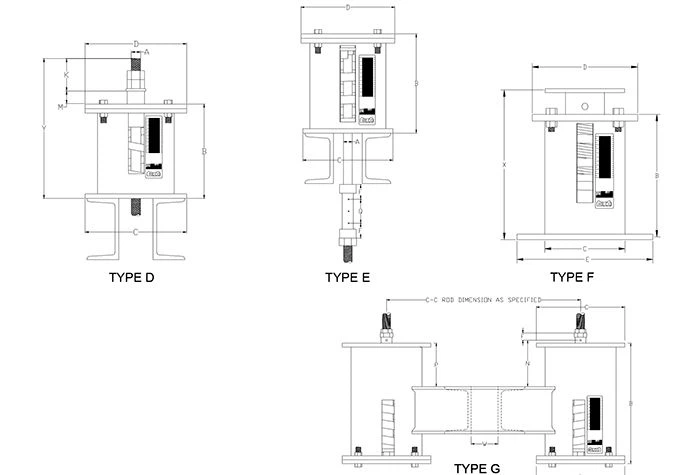

Тип вешалице / Конфигурација	Тип А, Б, Ц, Д, Е, Ф, Г
Величина опруге / бр.	бр.0 - бр.22
Травел Ранге	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Оперативно оптерећење	0,2 кН ​​- 400 кН
Инсталирано оптерећење (хладно оптерећење)	кН / кгф
Радно оптерећење (вруће оптерећење)	кН / кгф
Смер кретања	Горе / Доле
варијабилност (%)	≤ 25% (Стандардно)
Површинска обрада	Хот Дип Галв/ офарбано
Материјал кућишта	Угљенични челик (К235/К355)

Инжењерска примена и вредност

Системи цевовода у термоелектранама имају изузетно високе захтеве за поузданост носећих делова. Када смо дизајнирали променљиву опругу за термоелектрану, у потпуности смо узели у обзир практичне инжењерске болне тачке:

Елиминација додатног напрезања: У оквиру специфицираног опсега оптерећења и померања, момент опруге и момент оптерећења увек одржавају динамичку равнотежу, избегавајући деформацију цевовода или цурење споја узроковано термичким ширењем и хладном контракцијом.

Прецизно подешавање хладног стања: Произвођач врши подешавање пред компресију стриктно према оптерећењу инсталације које је обезбедио корисник, и фиксира индикаторску плочу у теоретском радном положају хладног стања кроз блокове за позиционирање, обезбеђујући да је опруга привремено у крутом стању током монтаже на лицу места и избегавајући случајно напрезање током изградње.

Интуитивно праћење рада и одржавања: Дизајн плоче индикатора спољашњег померања омогућава особљу за руковање и одржавање да интуитивно провере да ли је померање опружног носача под радним оптерећењем у складу са дизајном након што је цевовод стављен у нормалан рад, што олакшава превентивно одржавање.

Строга контрола квалитета и спецификације уградње

Сваки производ се подвргава свеобухватном кућном тестирању пре испоруке

Навлаке за тестирање у кући

Димензиона и визуелна инспекција, ПМИ (позитивна идентификација материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања (где је примењиво), испитивање опруге са кривама оптерећења и померања и мерење дебљине премаза. Обезбеђени су извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Напомена: Ин-хоусе тестирање није тестирање треће стране акредитовано од стране ИЛАЦ-а

Тестирање треће стране или лабораторијско тестирање доступно је као опциона, посебно наведена услуга.

Опционе инспекцијске услуге треће стране (наведено посебно)

1. Испитивање материјала

Анализа хемијског састава, испитивање затезања, испитивање на удар на ниским температурама по Шарпи и испитивање тврдоће.

2. Заваривање НДТ

Испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно испитивање (УТ) и радиографско испитивање (РТ).

3. Тестирање перформанси опруге

Укључујући криве оптерећења и померања.

4. Топло цинковање / Инспекција заштите од корозије епоксидног премаза

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ)

Наше предности

Бенцхмаркед у односу на ЛИСЕГА међународни систем носача цеви

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви.

Шта нас издваја

За разлику од стандардних домаћих произвођача који испоручују само сам производ, ми обезбеђујемо криву померања оптерећења са сваком јединицом опруге. Такође олакшавамо СГС тестирање треће стране и инспекције сведока, и подржавамо преглед докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Зашто одабрати Тиансхун-ову променљиву подршку за опругу за термоелектрану?

Богато искуство у термоенергетским пројектима: Производи се широко користе у цевоводима за пару и воду и системима суспензије котловске опреме термоелектрана у земљи и иностранству, и издржали су тестове вишеструких циклуса покретања и гашења јединица.

Прилагођена инжењерска подршка: Пружамо техничке услуге комплетног процеса од прорачуна напрезања цевовода, избора типа и усклађивања до упутства за инсталацију на лицу места, обезбеђујући да свака подршка тачно одговара радним условима.

Стабилна испорука ланца снабдевања: Ослањајући се на аутоматизоване производне линије и комплетну опрему за тестирање у нашој бази у Јиангсуу, обезбеђујемо правовремену и висококвалитетну испоруку материјала за велике серије термоенергетских пројеката.

Подршка пуног животног циклуса: Ми успостављамо ексклузивне пројектне фајлове и обезбеђујемо процену стања и смернице за замену током одржавања у гашењу, смањујући ризике у раду и одржавању електрана.
