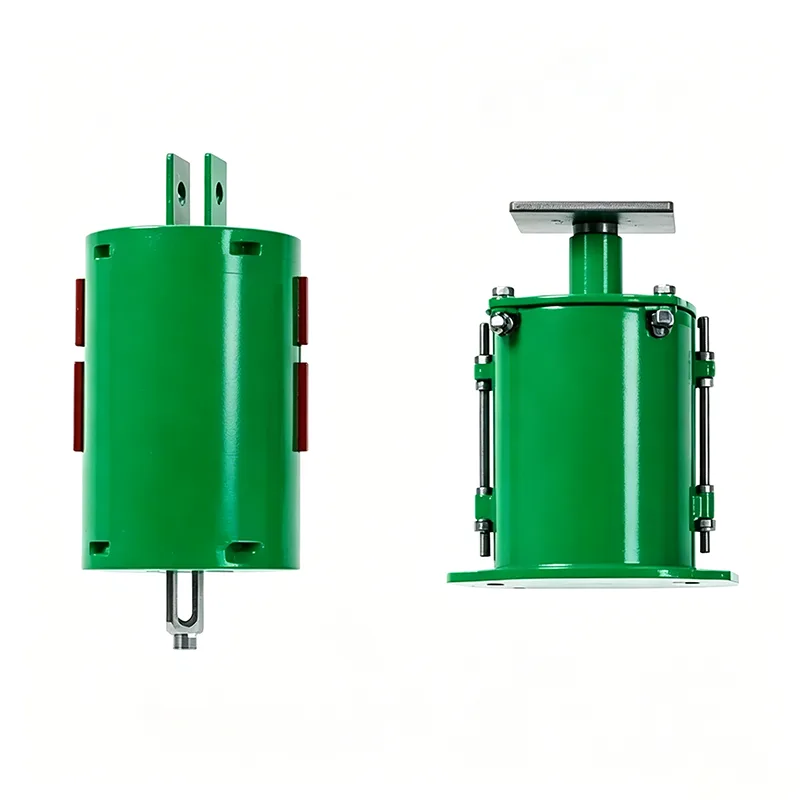

Индустриал Спринг Хангер

Индустриал Спринг Хангер је наменски уређај за подршку за индустријске системе цевовода. Дизајниран је да издржи тежину цевовода, надокнади померање изазвано термичким ширењем и контракцијом и изолује механичке вибрације. Од 2012. године, Иангзхоу Тиансхун Пипинг се фокусирао на истраживање и развој и производњу таквих производа. Током протеклих 14 година произвели смо више од 500.000 комплета, који су широко прихваћени у индустријским пројектима високог стандарда широм света. Наши производи се производе у строгом складу са међународним стандардима, испоручујући стандардна и прилагођена решења која одговарају различитим условима рада.

Ова слика приказује криву перформанси оптерећења и померања варијабилне опруге/држача, укључујући кључне параметре оптерећења и померања како би се потврдила тачност носивости производа и оперативна поузданост.

Свака јединица подлеже калибрацији оптерећења и тестирању перформанси пре испоруке. Одступање оптерећења од подешавања се контролише унутар ±5%, у складу са међународним стандардом АНСИ/МСС‑СП‑58‑2018 као и НБ/Т47039‑2013.

Производи испуњавају техничке захтеве за енергетске, петрохемијске и друге индустријске системе цевовода. Према МСС‑СП‑58‑2018, максимална дозвољена варијабилност оптерећења за јединице са променљивим опругама не сме да пређе 25% радног топлотног оптерећења током пуног радног хода.

Принцип рада

Користећи еластична својства опруга, Индустриал Спринг Хангер одржава константну потпорну силу када цевоводи производе вертикално померање. Када се цевоводи шире или скупљају услед температурних промена, опруге се растежу и стисну у складу са тим. Ово осигурава да се оптерећења цевовода равномерно преносе на грађевинске конструкције, спречавајући пуцање цеви и оштећење опреме као резултат концентрације напона изазваног крутим ограничењима. У међувремену, ефекат пригушења опруга ефикасно апсорбује вибрације које стварају пумпе, компресори и друга опрема и смањује пренос буке.

Техничке спецификације производа

Табела са променљивим карактеристикама вешалица за опруге	Пример
Тип вешалице / Конфигурација	Тип А, Б, Ц, Д, Е, Ф, Г
Величина опруге / бр.	бр.0 - бр.22
Травел Ранге	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Оперативно оптерећење	0,2 кН ​​- 400 кН
Инсталирано оптерећење (хладно оптерећење)	кН / кгф
Радно оптерећење (вруће оптерећење)	кН / кгф
Смер кретања	Горе / Доле
варијабилност (%)	≤ 25% (Стандардно)
Површинска обрада	Хот Дип Галв/ офарбано
Материјал кућишта	Угљенични челик (К235/К355)

Основне карактеристике

▶  Висока прецизност оптерећења: Свака јединица је калибрисана пре испоруке, са грешком оптерећења која се контролише унутар ±5%.

▶  Одлична отпорност на замор: Све опруге су прошле тестове на замор у 100.000 циклуса без трајне деформације или лома.

▶  Високи фактор сигурности: Фактор сигурности дизајна није мањи од 1,5, што осигурава поуздане перформансе у екстремним радним условима.

▶  Супериорне антикорозивне перформансе: Завршено врућим цинковањем или премазом богатим епоксидним цинком, погодним за корозивна окружења као што су приобална подручја и хемијска постројења.

▶  Визуелни надзор: Опремљен јасним скалама померања за једноставну инсталацију на лицу места и оперативну инспекцију.

Поређење перформанси

Цомпарисон Итемс	Обични производи на тржишту	Тиансхун Индустриал Спринг Хангер
Спринг Материал	Обичан угљенични челик	60Си2МнА / 50ЦрВА опружни челик
Процес топлотне обраде	Једнократно гашење	Тростепени топлотни третман (гашење + каљење + стабилизацијски третман)
Толеранција оптерећења	±10% ~ ±15%	У оквиру ±5%
Фатигуе Лифе	30.000 циклуса	Преко 100.000 циклуса
Површинска обрада	Обични премаз боје	Топло цинковање / Епоксидни прајмер + завршни премаз богат цинком
Инспекцијски стандард	Инспекција узорковања	100% потпуна инспекција

Сценарији апликација

Индустриал Спринг Хангер је применљив на све индустријске системе цевовода који су подложни температурним флуктуацијама и вибрацијама. Ради изузетно добро у следећим сценаријима:

▶  Процесни цевоводи високе температуре и високог притиска за јединице за прераду нафте

▶  Главни пароводи и напојне воде електрана

▶  Криогени цевоводи на терминалима за пријем ЛНГ и постројењима за гасификацију

▶  Цевоводи који преносе корозивне медије у хемијским и фармацеутским фабрикама

▶  Магистрални цевоводи градских мрежа централног грејања

▶  Цевоводи за гас и кисеоник у металуршким постројењима гвожђа и челика

Систем осигурања квалитета

Сваки производ се подвргава свеобухватном кућном тестирању пре испоруке

Навлаке за тестирање у кући

Димензиона и визуелна инспекција, ПМИ (позитивна идентификација материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања (где је примењиво), испитивање опруге са кривама оптерећења и померања и мерење дебљине премаза. Обезбеђени су извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Напомена: Ин-хоусе тестирање није тестирање треће стране акредитовано од стране ИЛАЦ-а

Тестирање треће стране или лабораторијско тестирање доступно је као опциона, посебно наведена услуга.

Опционе инспекцијске услуге треће стране (наведено посебно)

1. Испитивање материјала

Анализа хемијског састава, испитивање затезања, испитивање на удар на ниским температурама по Шарпи и испитивање тврдоће.

2. Заваривање НДТ

Испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно испитивање (УТ) и радиографско испитивање (РТ).

3. Тестирање перформанси опруге

Укључујући криве оптерећења и померања.

4. Топло цинковање / Инспекција заштите од корозије епоксидног премаза

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ)

Наше предности

Бенцхмаркед у односу на ЛИСЕГА међународни систем носача цеви

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви.

Шта нас издваја

За разлику од стандардних домаћих произвођача који испоручују само сам производ, ми обезбеђујемо криву померања оптерећења са сваком јединицом опруге. Такође олакшавамо СГС тестирање треће стране и инспекције сведока, и подржавамо преглед докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Услуге подршке

▶  Бесплатна услуга техничког одабира: Пружамо професионални избор и прорачун вешалица на основу параметара цевовода и стварних услова рада.

▶  Прилагођени дизајн: Нестандардни дизајн за посебно оптерећење, померање или ограничене захтеве простора за инсталацију.

▶  Техничка подршка на лицу места: Професионални инжењери могу да буду послати да воде инсталацију и пуштање у рад на лицу места.

▶  Дугорочно снабдевање резервним деловима: Одржавамо добро опремљено складиште резервних делова како бисмо пружили брзу подршку за потребе резервних делова.

За више техничких параметара или прилагођена решења Индустриал Спринг Хангер, молимо контактирајте наш продајни тим да бисте добили детаљну документацију.
