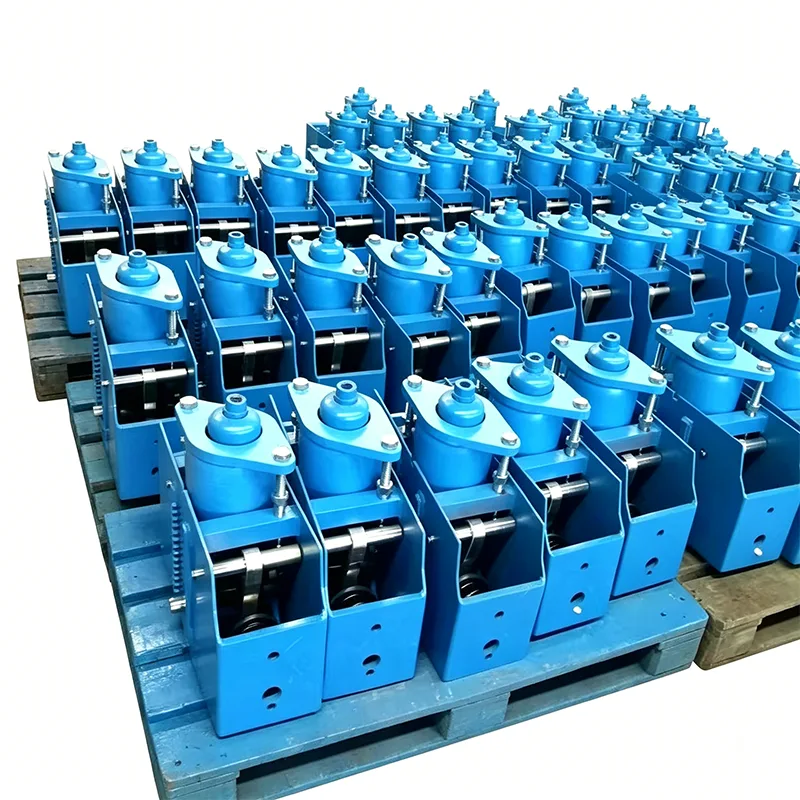

Стална опружна подршка за хемијско постројење

Основана 2012. године, Иангзхоу Тиансхун Пипелине Тецхнологи има 14 година посвећеног истраживања и развоја и искуства у производњи производа за подршку индустријским цевоводима. Наша стална опружна подршка за хемијско постројење је основни производ развијен специјално за карактеристике континуалне производње и сложених радних услова у хемијској индустрији и служио је десетинама хемијских индустријских пројеката широм света.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Основне функције производа и вредност

Цевоводи хемијских постројења стварају значајно топлотно померање услед флуктуација средње температуре. Носивост обичних вјешалица варира у зависности од помака, што лако узрокује деформацију цевовода, оштећење повезане опреме, па чак и средњи ризик од цурења.

Кроз механизам за балансирање обртног момента опруге, хемијска постројења константна опружна подршка испоручује конзистентну потпорну силу током целог хода топлотног померања цевовода, потпуно елиминишући додатни стрес изазван топлотним ширењем и контракцијом цевовода, и обезбеђујући дуготрајан стабилан рад хемијских цевовода.

Техничке спецификације производа

Табела спецификација вешалица са константном опругом	Пример
Модел / серија	ПХ, ЛХ, ЦА, ЦС, ТХ
Капацитет оптерећења (радни)	0,1 кН - 500 кН
Тотал Травел	50 мм, 100 мм, 200 мм, 400 мм
Стварно путовање	До 600 мм
Одступање оптерећења (толеранција)	±5% (Стандардно) / ±3% (Високо Прец.)
Позиција инсталације	Хоризонтално / вертикално
Завршетак кућишта	Топло поцинковано / епоксидно
Радна темп.	-20°Ц до +80°Ц (амбијент)
Материјал завојнице опруге	60Си2Мн / 50ЦрВА
Опсег подешавања оптерећења	±10% (подешавање поља)

Ексклузивне предности адаптације за хемијске сценарије

Циљајући карактеристике хемијских постројења високе корозије, континуирани рад 24 сата дневно и строге безбедносне захтеве, производ је посебно оптимизован:

▶  Прилагођавање против корозије: Прилагодљиво корозивним хемијским постројењима, са прилагођеним решењима укључујући кућишта од нерђајућег челика, јаки антикорозивни премаз и оплату отпорну на киселине и алкалије

▶  Велика чврстоћа на замор: опруге језгра пролазе кроз 10.000 тестова замора у пуном ходу, погодне за дуготрајан непрекидан рад хемијског постројења

▶  Прецизна контрола константне силе: одступање оптерећења строго контролисано унутар ±5%, елиминишући цурење интерфејса цевовода и оштећење опреме узроковано концентрацијом напрезања

▶  Без отклањања грешака на лицу места: унапред компримовано и калибрисано пре испоруке, директно подигнуто и инсталирано на лицу места без секундарног подешавања, смањујући време застоја у пројекту

Систем контроле производње и квалитета (обезбеђивање професионализма)

Свеобухватно тестирање у кући се врши на сваком производу пре испоруке

Пре испоруке, сваки производ пролази кроз комплетан процес интерног тестирања. Овај процес укључује димензионалну и визуелну инспекцију, ПМИ (позитивну идентификацију материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања где је применљиво, испитивање опруге са кривама оптерећења и померања и мерење дебљине премаза. Испоручују се извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Појашњење о акредитацији треће стране

Интерно тестирање није исто што и тестирање треће стране које је акредитовао ИЛАЦ. Ако је потребно испитивање или лабораторијско тестирање треће стране, оно се може обезбедити као посебна опциона услуга.

Опционе инспекцијске услуге треће стране (наведено посебно)

1. Испитивање материјала

Ова услуга обухвата анализу хемијског састава, испитивање затезања, испитивање удара на ниским температурама по Шарпи и испитивање тврдоће.

2. Заваривање НДТ

Доступне методе укључују испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно тестирање (УТ) и радиографско тестирање (РТ).

3. Тестирање перформанси опруге

Укључене су криве оптерећења и померања.

4. Топло цинковање / Инспекција заштите од корозије епоксидног премаза

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ)

Наше истакнуте предности

Бенцхмаркед у односу на ЛИСЕГА међународни систем носача цеви

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви.

Више од стандардног домаћег добављача

За разлику од стандардних домаћих произвођача који обезбеђују само сам производ, ми испоручујемо криву померања оптерећења са сваком опругом. Такође помажемо у организовању СГС тестирања треће стране и инспекција сведока, и подржавамо прегледе докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Имплементација пројекта и осигурање услуга (ауторитет и кредибилитет)

Преко 14 година, наша Хемијска постројења константне пролећне подршке је распоређена у рафинеријама, финим хемијским парковима и фармацеутским пројектима широм Кине, југоисточне Азије, Европе и Јужне Америке, уз дугорочна поновљена партнерства са више ЕПЦ извођача:

▶  Сви производи долазе са комплетним сертификатима материјала и извештајима о инспекцији, у складу са спецификацијама прихватања безбедности хемијског пројекта

▶  Пуна подршка током животног циклуса: прорачун оптерећења пре продаје, упутства за инсталацију на лицу места и 24-часовни технички одговор након продаје

▶  Производна база Јиангсу садржи наменске логистичке канале хемијских пројеката, омогућавајући убрзану испоруку за хитне поруџбине

Информације о сарадњи

Ако ваш хемијски пројекат захтева прилагођену подршку за хемијско постројење са константном опругом, или су потребна прилагођавања дизајна за посебне радне услове као што су висока температура и јака корозија, контактирајте наш технички тим директно. Ми ћемо обезбедити комплетно решење за избор и понуду.
