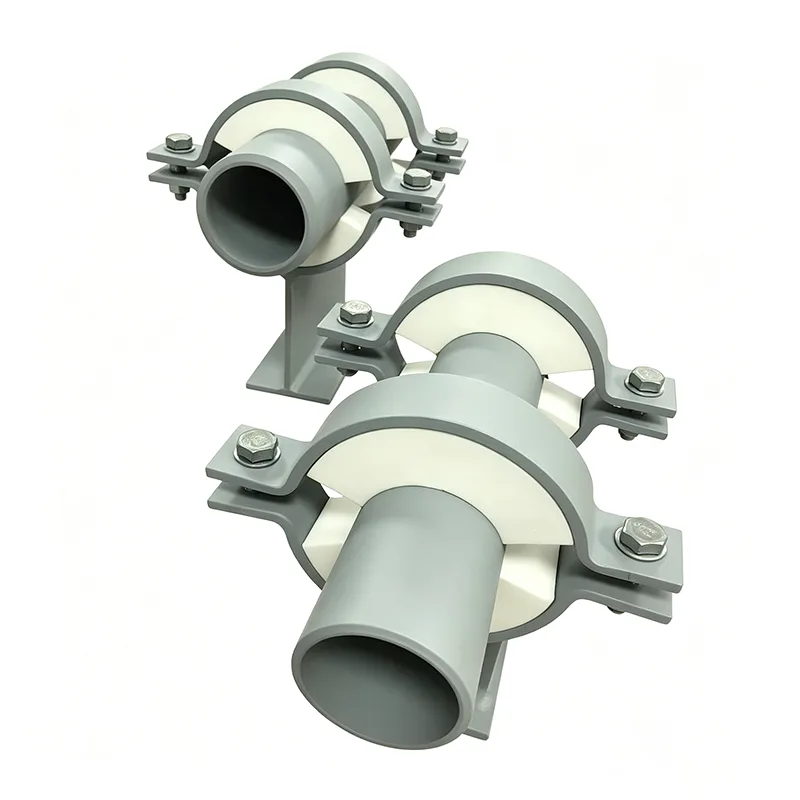

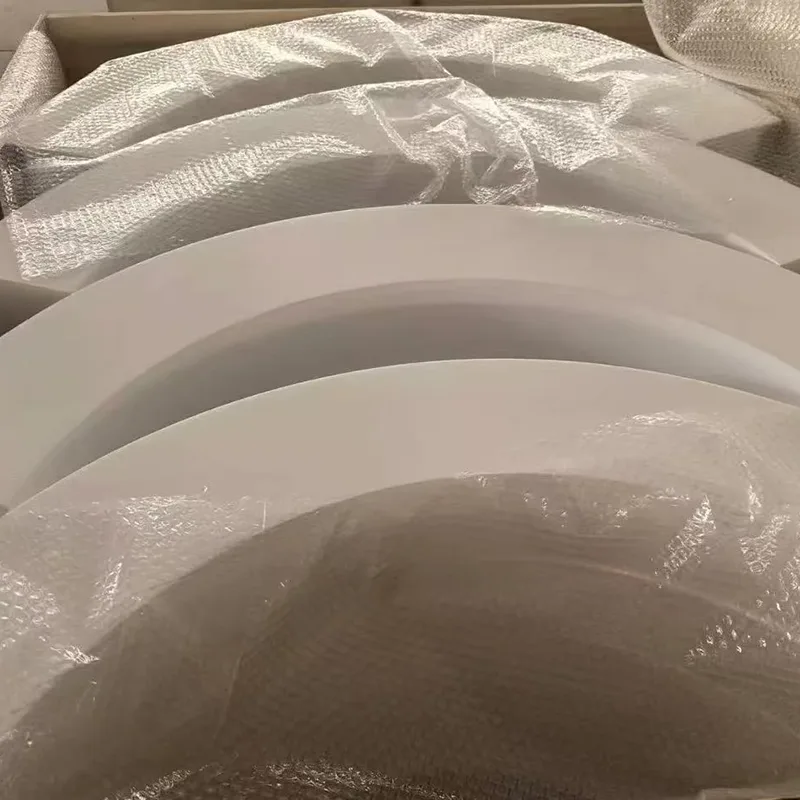

Изоловани носачи цеви

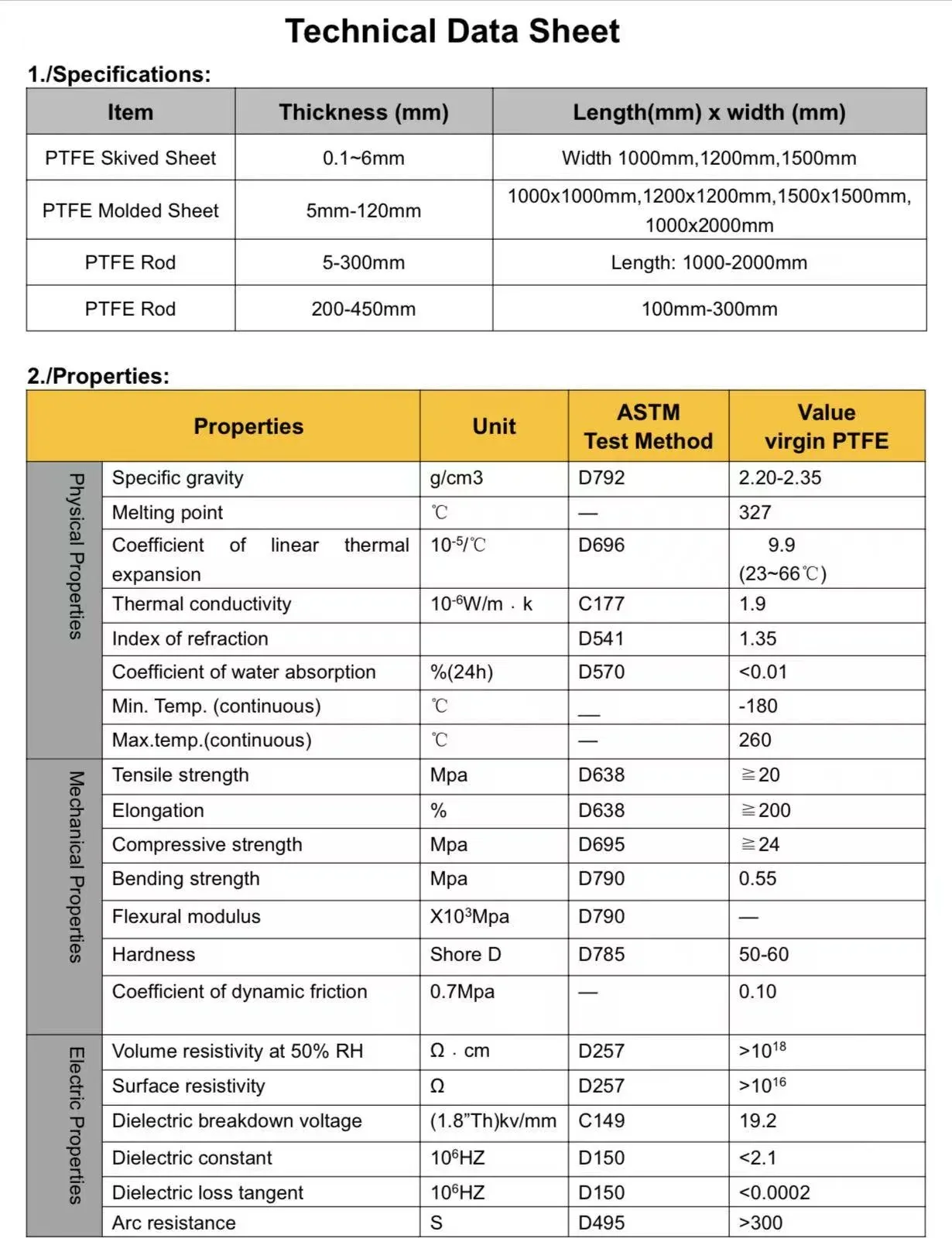

Ово је специјално дизајнирана потпора за изоловане цевоводе, пројектована да држи изолацију направљену од прецизно обрађеног и ПТФЕ обликованог компресијом. Тренутно постоји велика потражња за овим производом на руском тржишту. У Кини, квалитет ПТФЕ производа значајно варира, што отежава међународним трговцима да набаве висококвалитетне артикле. Наша компанија користи врхунске материјале и производи носаче у распону величина од ДН20 до ДН1200.

Неизоловани носач на иначе добро изолованој цеви је рупа у систему. На линији охлађене воде капље кондензација. На пароводу зрачи топлоту. На криогеној цеви извлачи влагу из ваздуха и чврсто је замрзава. Поента изолованог носача цеви је да затвори тај јаз — да носи тежину цеви, садржаја и изолације без стварања топлотног кратког споја између цеви и конструкције.

Иангзхоу Тиансхун је дизајнирао и производио изоловане носаче цеви од 2012. године за мреже даљинског хлађења, индустријске парне системе, ЛНГ терминале и фабрике за прераду хране широм света. Сваки носач правимо као један склоп тестиран на оптерећење са потпуно интегрисаним изолационим блоком, тако да не морате да правите термички прекид на лицу места.

Параметарска ставка	Типичне вредности/јединица
Сервисна температура	-196°Ц до +120°Ц
Изолациони материјал	ХДПУ (полиуретан високе густине) / полиизоцијанурат (ПИР) / пермали
Густина изолације	160 кг/м³, 224 кг/м³, 320 кг/м³
Снага на притисак	≥ 2,5 МПа / 5,0 МПа
Тхермал Цондуцтивити	≤ 0,035 В/(м·К) при 24°Ц
Материјал колевке/ципеле	Нерђајући челик (СС304/СС316Л) / угљенични челик ниске температуре (А333 Гр.6)
Парна баријера	Бутил гума / Милар / Алуминијумска фолија
Отпорност на пламен	Класа Б1 / АСТМ Е84 Класа А
Усклађеност са стандардима	Стандард ЦИНИ, МСС СП-58
Материјал за парну баријеру	Бутил каучук / милар / алу фолија
Паропропусност	≤ 0,02 Перм-инча (усклађен са стандардом АСТМ Е96)
Заптивање / Лепљење	Криогени лепак високе чврстоће
Анти-Цонденсатион	100% херметички затворен

Како функционише термална пауза

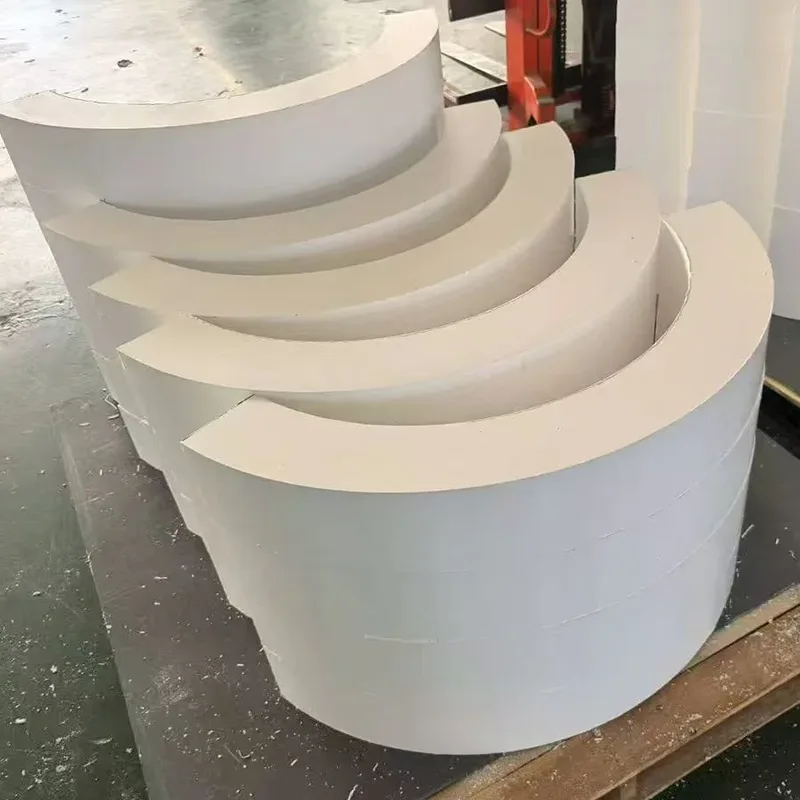

У стандардној ципели за цеви, метално седло лежи директно на металној основној плочи. Топлота или хладноћа пролазе право кроз. У изолованом носачу, чврсти изолациони блок се налази између два метална дела. Оптерећење цеви путује од седла до изолације, а од изолације до основне плоче. Ни у једном тренутку седло не додирује основну плочу. Блок је машински обрађен тако да одговара пречнику цеви на једној страни и челичној бази на другој, дајући потпуни контакт и нема тачкасто оптерећење.

Материјал блока је одабран да остане јак на пројектованој температури. Полиизоцијанурат високе густине (ПИР) ради за линије за охлађену воду и гликол. Ћелијско стакло подноси криогене услуге до -196°Ц и нуди скоро нулту пропустљивост водене паре. Калцијум силикат подноси пару и водове врућег уља до 650°Ц. Чврстоћа на притисак блока се проверава у односу на пуно хидротестно оптерећење - не само радну тежину - тако да се неће згњечити током пуштања у рад.

Парна баријера која се не зауставља на ослонцу

На хладним цевима, продор влаге представља највећу дугорочну претњу. Водена пара која продире у изолацију ће на крају кондензовати, замрзнути или кородирати површину цеви. Наши изоловани носачи су изграђени са непрекидним металним заптивним прстеном око изолационог блока. Екипа градилишта протеже изолациони омотач цеви до ове крагне и залепи га лепком или траком. Нема јаза. Нема ручно исеченог фластера. Само чиста, проверљива парна заптивка која остаје чврста.

Када цев треба да клизи, изолација остаје постављена

Многи изоловани водови се шире и скупљају са температуром. Фиксна подршка би се борила против тог покрета. Интегришемо клизну површину са малим трењем директно у склоп носача. Полирани лим од нерђајућег челика је причвршћен за доњу страну изолационог блока (или за плочу за расподелу оптерећења испод њега). Плоча импрегнирана ПТФЕ или графитом је залепљена за врх основне плоче. Две површине клизе једна наспрам друге са довољно ниским коефицијентом трења да га сопствене топлотне силе цеви могу савладати. Цео интерфејс клизача је затворен у потпорном телу, заштићен од прашине, пијеска и воде, тако да остаје слободан током читавог века трајања система.

Направљен да одговара вашој спецификацији цеви, а не каталог

Не бирамо изоловани носач са полице. Свака поруџбина је конфигурисана према вашем:

Величина цеви и дебљина зида

Изолациони материјал и дебљина

Радне и пројектне температуре

Потпорна оптерећења (собна тежина, хидротест, повремено)

Захтеви за кретање (аксијални клизач, фиксно сидро, бочна вођица)

Изложеност животне средине (унутарњи, спољашњи, приобални, слив, зона пожара)

Челичне компоненте су топло поцинковани угљенични челик као стандард, са нерђајућим челиком (304Л, 316Л) који је доступан за корозивне или хигијенске примене. Сва заваривања конструкција изводе квалификовани заваривачи по сертификованим процедурама.

Примене у различитим секторима

Охлађена вода и даљинско хлађење: Без кондензације, без капања, без ЦУИ.

Пара и топла вода: Минимални губици топлоте, безбедне температуре на додир и клизне плоче које прихватају експанзију.

Криогени и ЛНГ: Изолациони блокови од стаклених ћелија, тела од нерђајућег челика и хладне ципеле које спречавају лед на структури.

Прехрамбени и фармацеутски производи: нерђајући челик, хигијенска завршна обрада, инкапсулирана изолација и потпуна компатибилност са прањем.

Нафта и гас: кисели сервисни материјали, опције отпорне на ватру и паронепропусни дизајни за приобално и приобално окружење.

Документација која подржава сваку наруџбу

Свака пошиљка укључује сертификате материјала ЕН 10204 типа 3.1, листове са подацима о изолацији са вредностима чврстоће на притисак и топлотну проводљивост, извештаје о инспекцији димензија и сертификате о испитивању оптерећења када је потребно. За пројекте нафте и гаса можемо обезбедити извештаје о ХИЦ тестовима и документацију о усклађености са НАЦЕ-ом. За примену у прехрамбеној индустрији, извештаји о површинској обради и декларације материјала су стандардни.

ФАК

П: Можете ли ускладити било коју врсту и дебљину изолације?

О: Да. Обрађујемо изолациони блок према вашем тачном спољашњем делу цеви и дебљини изолације и бирамо материјал блока за вашу радну температуру.

П: Да ли испоручујете комплетну јединицу укључујући клизну плочу ако је потребно кретање?

О: Да. Можемо да интегришемо ПТФЕ или графитну клизну плочу на основу, све затворено у потпорном телу.

П: Како спречити да се изолациони блок покваси?

О: Блок је потпуно инкапсулиран у челичном потпорном телу, а ми обезбеђујемо металну заптивну крагну за континуирано повезивање парне баријере са изолацијом цеви.

П: Шта ако је моја цев од нерђајућег челика или захтева хигијенске услове?

О: Целокупни носач производимо од нерђајућег челика 304Л или 316Л са киселим и пасивизираним површинама, погодним за прање и окружења за храну.

П: Да ли могу да добијем верзију отпорну на ватру?

О: Да. Можемо да уградимо материјале за пасивну заштиту од пожара који су оцењени за излагање целулози или млазној ватри, одржавајући интегритет носивости током потребног периода.

Изоловани носач цеви је мала компонента у великом пројекту, али неуспешна — згњечена изолација, подељена парна баријера, заплењена клизна плоча — може да доведе до непланираног гашења. Ову подршку правимо више од једне деценије, испоручујући у више од 45 земаља, при чему преко 70% нашег пословања долази од сталних купаца. Тај запис постоји зато што сваки носач третирамо као пројектовани склоп, а не залиху. Пошаљите нам распоред цеви и спецификацију изолације. Вратићемо димензионисани предлог и чврсту цену у року од једног дана.

Сваки производ је у потпуности тестиран у кући пре испоруке

Пре слања, сваки производ пролази кроз комплетан интерни програм тестирања. Овај програм покрива димензионалну и визуелну инспекцију, ПМИ (позитивну идентификацију материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања где је применљиво, испитивање опруге са кривама оптерећења и померања и мерење дебљине премаза. Извештаји о фабричким испитивањима (ФТР) и Извештаји о испитивању материјала (МТР) се испоручују уз пошиљку.

Ово интерно тестирање није ИЛАЦ акредитовано тестирање треће стране

Ако је потребно испитивање од стране треће стране или лабораторијско тестирање, то се може посебно договорити као опциона услуга.

Опционе инспекцијске услуге треће стране (наведено посебно)

1. Испитивање материјала

Доступни су анализа хемијског састава, испитивање затезања, испитивање удара на ниским температурама по Шарпи и испитивање тврдоће.

2. Заваривање НДТ

Могу се обезбедити испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно испитивање (УТ) и радиографско тестирање (РТ).

3. Тестирање перформанси опруге

Укључене су криве оптерећења и померања.

4. Топло цинковање / Инспекција заштите од корозије епоксидног премаза

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ)

Шта нас чини другачијима

Бенцхмаркед у односу на ЛИСЕГА међународни систем носача цеви

За тачност оптерећења, стандарде тестирања и системе документације, користимо ЛИСЕГА међународни систем носача цеви као наше мерило.

Више од стандардног домаћег произвођача

Стандардни домаћи произвођач обично испоручује само производ. Идемо даље пружајући криву померања оптерећења са сваком јединицом опруге. Такође помажемо у организовању СГС тестирања треће стране и инспекција сведока, и подржавамо прегледе докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.
