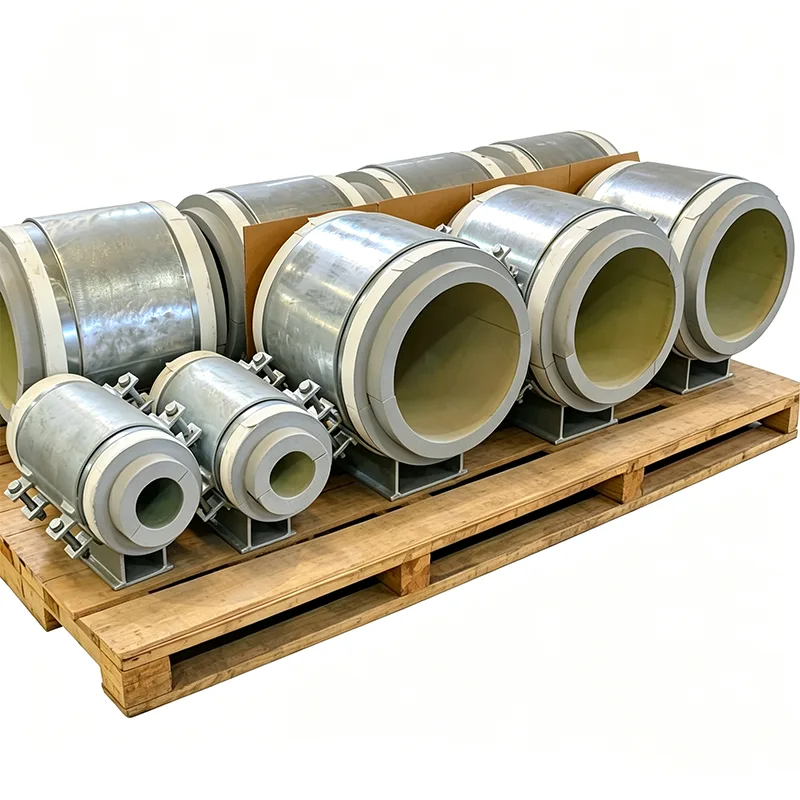

Подршка цеви за криогене услуге

У криогеним системима цевовода, чак и мали погрешан корак у дизајну подршке може довести до крхких ломова, прекомерног добијања топлоте или опасног оптерећења повезане опреме. У Иангзхоу Тиансхун-у смо од 2012. године пројектовали носаче цеви за возове за течење ЛНГ-а, терминале за складиштење етилена и јединице за одвајање ваздуха. Разумемо да ослонац у овој услузи није само комад челика – то је пажљиво прорачунат склоп који мора да поднесе хладно скупљање, да одржава интегритет изолације и дуготрајну стабилност.

Избор материјала који ставља безбедност на прво место

Сви наши носачи цеви за криогене услуге су произведени од материјала који задржавају жилавост на најнижим радним температурама. За металну путању оптерећења обично користимо АСТМ А320 Л7 вијке, нерђајући челик 304Л или 316Л за тела стезаљки и угљенични челик ниске температуре (А350 ЛФ2) где то дозвољавају услови дизајна. Свака топлота материјала је тестирана на удар на минималној пројектованој температури — вредности Цхарпи В-зареза су дате као стандард у вашем пакету документације, а не само на захтев.

Дизајниран за хладно скупљање и варијацију оптерећења

Када се 30-метарска ЛНГ цев охлади са амбијенталне на -162°Ц, може се скупити за преко 50 мм. Наши потпорни склопови су конфигурисани да омогуће ово кретање без изазивања секундарних напрезања. Нудимо:

Криогене клизне плоче са ПТФЕ или графитом импрегнисаним површинама, причвршћене за носиви изолациони блок који спречава пренос хладноће на носећи челик.

Унапред постављене хладне ципеле које компензују термичку контракцију, елиминишући нагађање током инсталације.

Константни носачи опруга подешени да одржавају варијацију оптерећења скоро нулте у целом опсегу хладног кретања, спречавајући преоптерећење млазница на криогеним пумпама и компресорима.

Интеграција изолације која спречава лед и кондензацију

Напукнута парна баријера или хладна тачка на носачу могу довести до стварања леда, ЦУИ (корозије испод изолације) и губитка енергије. Наши носачи су дизајнирани да се интегришу са ПИР (полиизоцијануратним) и ћелијским стакленим изолационим системима. Носиви изолациони део је у потпуности инкапсулиран између папуче цеви и конструктивног носача, са континуираном стазом парне баријере. Такође можемо унапред исећи секундарну изолацију како би одговарала дебљини и детаљима омотача вашег извођача цевовода.

Тестирање и документација за потпуну следљивост

Спроводимо интерна испитивања оптерећења у амбијенталним и симулираним хладним условима за критичне склопове. Стандардни налог за криогену подршку од Тиансхун-а укључује:

ЕН 10204 Сертификати материјала типа 3.1 са евиденцијом о удару на ниским температурама.

Извештаји о верификацији димензија за дебљину изолације и померање ципела.

Евиденција о квалификацији поступка заваривања (ВПАР) када је укључено било које заваривање.

Опционо тестирање сведока треће стране од стране ТУВ, БВ или СГС.

Апликације

Терминали за пријем ЛНГ-а и постројења за бријање врхова

Складиштење и руковање етилена, пропилена и течног амонијака

Индустријска гасна постројења (ЛОКС, ЛИН, ЛАР)

Криогене галерије цевовода и секундарне зоне за задржавање резервоара

Хладне кутије у сепарацији ваздуха и преради угљоводоника

Наши криогени носачи су данас у употреби у пројектима на Блиском истоку, југоисточној Азији и Северној Америци, поуздано раде у неким од најзахтевнијих термичких услова.

Зашто Тиансхун?

Ми смо специјализовани произвођач, а не генерални дистрибутер. Наш инжењерски тим може узети изометрију напрезања ваших цевовода, идентификовати сваку локацију за хладну подршку и предложити оптимизовану монтажу која смањује трошкове материјала и време уградње без угрожавања перформанси изолације. Преко 70% нашег пословања потиче од поновљених поруџбина — директан резултат испоруке предвидивог квалитета у свакој пошиљци.

ФАК

П: Која је најнижа температура коју ваш криогени носач може поднијети?

О: До -196°Ц (температура течног азота). За сервис течног хелијума контактирајте наш инжењерски тим.

П: Можете ли се упоредити са нашим постојећим цијевним ципелама и детаљима изолације?

О: Да. Редовно производимо према нацртима специфичним за клијента, укључујући нестандардне висине ципела, стилове стезања и дебљине изолације.

П: Да ли обезбеђујете изолациони материјал као део подршке?

О: Да, ми испоручујемо носиву изолацију (ПИР, пенасто стакло или дрво) у потпуности везану за цијев цеви. Околна секундарна изолација и облоге се обично постављају на лицу места, али можемо обезбедити готове комплете за изолацију.

П: Како спречити пуцање изолације под цикличним хладним оптерећењима?

О: Носиви блок је пројектован са чврстоћом на притисак знатно изнад максималног израчунатог притиска лежаја. Такође вршимо померање спојева у вишеслојној изолацији и користимо флексибилне системе лепка који прилагођавају диференцијално кретање.

П: Којим стандардима су ваши криогени носачи усклађени?

О: Наши дизајни прате МСС СП-58, АСМЕ Б31.3 Поглавље ВИ (за ЛНГ), ЕН 13480 и најновије ГИИГНЛ смернице. ЦЕ ознака под ПЕД се може обезбедити тамо где је применљиво.

П: Можете ли да се носите са кратким роковима испоруке резервних делова за хитне случајеве?

О: Да. Имамо залихе уобичајених криогених клизних плоча и комплета вијака. За потпуно израђене склопове могућа је брза израда за 7-10 дана.
