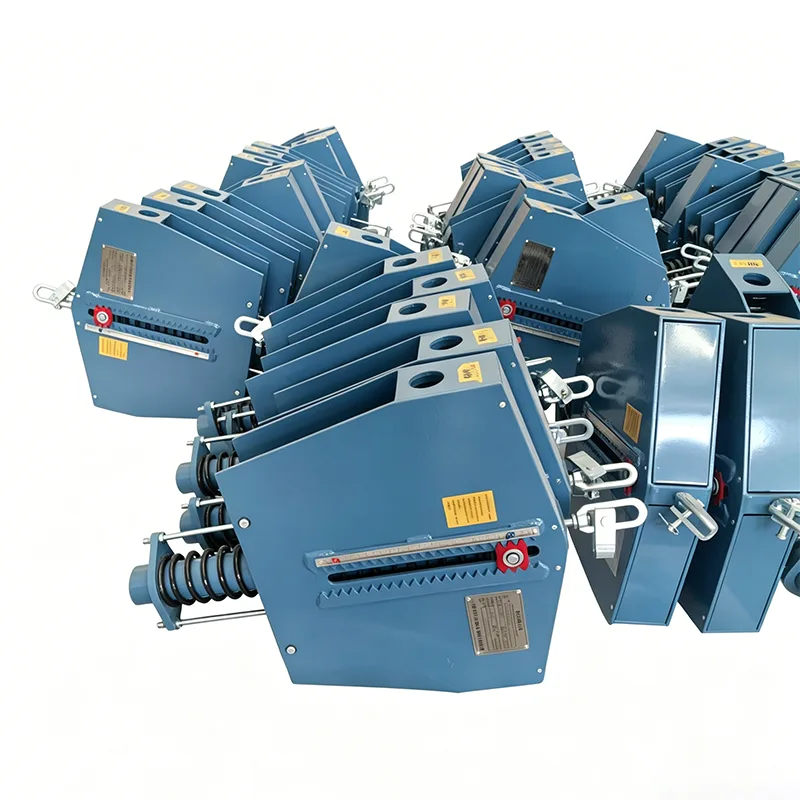

Константна опружна подршка за енергетски цевовод

У мрежама цевовода за природни гас, ЛНГ, енергију водоника и традиционалне мреже цевовода за пренос енергије, системи цевовода често обухватају сложена географска окружења и издржавају озбиљно топлотно ширење и контракцију. Подржана 14 година техничке акумулације у технологији подршке цевоводима, Иангзхоу Тиансхун Пипелине Тецхнологи Цо., Лтд. је посебно развила енергетску цевоводу са константном опругом за сценарије преноса енергије. Овај производ усваја механизам равнотеже прецизног момента како би се осигурало да оптерећење потпоре остане константно када цевовод пролази кроз вертикално померање великог распона. Ова карактеристика ефикасно избегава додатни стрес изазван преносом оптерећења на осетљиву опрему као што су вентили и компресори, и представља кључну компоненту која обезбеђује безбедан и стабилан рад мреже цевовода за енергију на велике удаљености.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

Техничке спецификације производа

Табела спецификација вешалица са константном опругом	Пример
Модел / серија	ПХ, ЛХ, ЦА, ЦС, ТХ
Капацитет оптерећења (радни)	0,1 кН - 500 кН
Тотал Травел	50 мм, 100 мм, 200 мм, 400 мм
Стварно путовање	До 600 мм
Одступање оптерећења (толеранција)	±5% (Стандардно) / ±3% (Високо Прец.)
Позиција инсталације	Хоризонтално / вертикално
Завршетак кућишта	Топло поцинковано / епоксидно
Радна темп.	-20°Ц до +80°Ц (амбијент)
Материјал завојнице опруге	60Си2Мн / 50ЦрВА
Опсег подешавања оптерећења	±10% (подешавање поља)

Инжењерска прилагодљивост и предности рада и одржавања

У стварној изградњи и функционисању енергетских цевовода, дизајн Енерги Пипелине Цонстант Спринг Суппорт у потпуности адресира болне тачке изградње на лицу места и каснијег одржавања:

Закључавање у хладном стању и брза инсталација: Пре испоруке, опруга је претходно компримована и закључана на позицији уградње у хладном стању према извештају о прорачуну напрезања система цевовода. На лицу места, потребно је само једноставно фино подешавање навоја и фиксирање корена да би се достигло пројектовано стање напрезања, што значајно скраћује период изградње цевних галерија.

Визуелно праћење рада: Опремљен спољним високо прецизним индикаторским плочама померања и скалама оптерећења, особље за руковање и одржавање може интуитивно да процени да ли је цевовод на пројектованом радном положају током дневне инспекције без растављања шкољке, олакшавајући благовремено откривање слијегања цевовода или абнормалне деформације.

Флексибилне методе укорењивања: Обезбеђена су разна решења за повезивање корена (као што су заварене појединачне плоче, обручи, конектори челичне конструкције, итд.), који могу да постигну стабилно корење било за надземне цевне галерије, цевне мостове за прелазе преко реке или тела опреме.

Строги систем производње и контроле квалитета

Као безбедносна одбрамбена линија енергетске инфраструктуре, цео процес производње Енерги Пипелине Цонстант Спринг Суппорт прати строге стандарде контроле квалитета:

Свеобухватно тестирање у кући се врши на сваком производу пре испоруке

Пре испоруке, сваки производ пролази кроз комплетан процес интерног тестирања. Овај процес укључује димензионалну и визуелну инспекцију, ПМИ (позитивну идентификацију материјала), испитивање тврдоће, МТ/ПТ испитивање без разарања где је применљиво, испитивање опруге са кривама оптерећења и померања и мерење дебљине премаза. Испоручују се извештаји о фабричким испитивањима (ФТР) и извештаји о испитивању материјала (МТР).

Појашњење о акредитацији треће стране

Интерно тестирање није исто што и тестирање треће стране које је акредитовао ИЛАЦ. Ако је потребно испитивање или лабораторијско тестирање треће стране, оно се може обезбедити као посебна опциона услуга.

Опционе инспекцијске услуге треће стране (наведено посебно)

1. Испитивање материјала

Ова услуга обухвата анализу хемијског састава, испитивање затезања, испитивање удара на ниским температурама по Шарпи и испитивање тврдоће.

2. Заваривање НДТ

Доступне методе укључују испитивање магнетним честицама (МТ), испитивање течним пенетрантима (ПТ), ултразвучно тестирање (УТ) и радиографско тестирање (РТ).

3. Тестирање перформанси опруге

Укључене су криве оптерећења и померања.

4. Топло цинковање / Инспекција заштите од корозије епоксидног премаза

5. Тестирање сведока, фабрички надзор и инспекција пре отпреме (ПСИ)

Наше истакнуте предности

Бенцхмаркед у односу на ЛИСЕГА међународни систем носача цеви

Наша тачност оптерећења производа, стандарди тестирања и системи документације су упоредни са ЛИСЕГА међународним системом за подршку цеви.

Више од стандардног домаћег добављача

За разлику од стандардних домаћих произвођача који обезбеђују само сам производ, ми испоручујемо криву померања оптерећења са сваком опругом. Такође помажемо у организовању СГС тестирања треће стране и инспекција сведока, и подржавамо прегледе докумената од стране ПЕ/ЦПЕ инжењера за пројекте у иностранству.

Зашто одабрати Тиансхун-ову сталну опружну подршку за енергетски цевовод?

Дубоко искуство у енергетским пројектима: Производи су стабилно функционисали на ЛНГ терминалима, цевоводима за пренос природног гаса на велике удаљености и пројектима рафинирања у више од 40 земаља широм света, издржавајући тестове екстремних климатских услова и сложених радних услова.

Инжењерска подршка целог процеса: Пружамо техничке услуге целог процеса од анализе напрезања цевовода (ЦАЕСАР ИИ симулација), прорачуна одабира типа до упутства за инсталацију на лицу места, обезбеђујући да свака подршка тачно одговара условима рада.

Поуздана испорука у ланцу снабдевања: Ослањајући се на аутоматизоване производне линије и комплетну опрему за тестирање у нашој бази у Јиангсуу, обезбеђујемо правовремену и висококвалитетну испоруку материјала за велике енергетске пројекте.

Подршка пуног животног циклуса: Ми успостављамо ексклузивне пројектне датотеке и обезбеђујемо процену стања, поновно подешавање оптерећења и упутства за замену током одржавања у прекиду, смањујући ризике у раду и одржавању цевоводних мрежа.
