Константна опружна подршка за тешке услове рада

Када оптерећење једног цевовода прелази 300 кН и термички померај прелази 200 мм, обични носачи са константним опругама су склони структурним деформацијама, ломовима клипњаче, губитку прецизности константне силе и другим кваровима. Овакви кварови доводе до тога да концентрације напрезања цевовода прелазе дозвољене вредности, изазивају кидање млазница опреме, средње цурење, па чак и непланирано гашење целог постројења. Један инцидент затварања може изазвати губитке од десетина милиона РМБ.

Крива оптерећења и померања добијена тестом типа константне опруге/држача. Хоризонтална оса представља померање, док вертикална оса представља оптерећење. Крива остаје приближно хоризонтална на целом радном путу, показујући да потпорна сила остаје суштински константна када се цевовод скреће услед термичког ширења и контракције.

Овај тип теста потврђује константност оптерећења, стабилност пуне вожње и оперативну поузданост јединица са константном опругом. Све производне јединице подлежу калибрацији оптерећења пре отпреме, са одступањем оптерећења контролисаним унутар ±6% у складу са АНСИ/МСС‑СП‑58‑2018 и НБ/Т47038‑2013.

Ови производи су применљиви на индустријске системе цевовода са великим термичким помаком, укључујући главне цевоводе за пару и друге цевоводе за високе температуре и високог притиска.

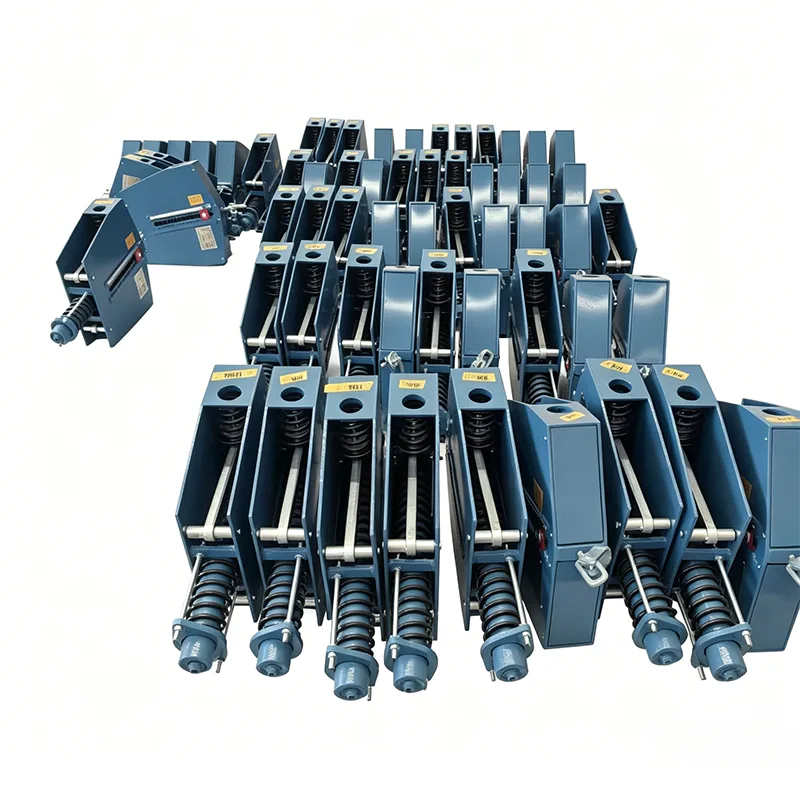

Хеави Дути Цонстант Спринг Суппорт је специјална опрема за подршку за тешке услове рада развијена да одговори на изазове у овим екстремним условима рада. Посебно је пројектован за велике системе цевовода са оптерећењем изнад 500кН и помацима унутар 400мм.

Техничке спецификације производа

Дефиниција производа и основна филозофија дизајна

Подршка са константном опругом за тешке услове рада је уређај за потпору цевовода за тешке услове рада који испоручује сталну потпорну силу преко целог хода преко прецизног механизма за балансирање момента.

Иангзхоу Тиансхун Пипелине је покренуо истраживање и развој за ову линију производа још 2015. године, са укупном инвестицијом од 12 милиона РМБ у наменску производну опрему и постројења за тестирање. Сада је успостављен комплетан портфолио производа, са максималном носивошћу од 2000 кН и максималним помаком од 600 мм, што је на водећем домаћем нивоу.

Наша основна филозофија дизајна је усредсређена на редундантну безбедност: све критичне компоненте су пројектоване са сигурносним факторима вишим од индустријских стандарда како би се обезбедиле довољне безбедносне маргине чак и под екстремним радним условима. У међувремену, оптимизација структуре минимизира укупну величину и тежину без угрожавања чврстоће конструкције, смањења трошкова инсталације и транспорта.

Детаљан преглед редундантности

1. Редундантност главног оквира: Направљена од интегрално заварених челичних плоча дебљине 20–50 мм опремљених уздужним и попречним елементима за учвршћивање, подижући укупну крутост за преко 60%.

2. Редундантност система опруга: Паралелни распоред са више опруга осигурава да преостале опруге могу у потпуности да поднесу оптерећење цевовода чак и ако једна опруга поквари.

3. Редундантност механизма преноса: Синхронизоване двоструке клипњаче елиминишу ризик од колапса носача који произилази из лома једне шипке.

Табела стандардних спецификација пуне серије

Доступно је шест стандардних серија носача са константним опругама за тешке услове рада који покривају већину сценарија индустријске примене за тешке услове:

Прилагођени материјали и дизајни по мери се нуде на захтев клијента за све моделе.

Систем верификације поузданости током целог животног циклуса

Примењен је ригорозан систем верификације од краја до краја како би се гарантовао поуздан рад у екстремним условима. Свака стална опружна подршка за тешке услове рада пролази кроз пет обавезних инспекцијских процедура:

Сви записи о инспекцијама архивирани су на минимални период чувања од 15 година и доступни купцима у било које време. Наша лабораторија за испитивање поседује ЦНАС акредитацију, испоручујући међународно признате резултате испитивања.

Рекорд пројекта Глобал Бенцхмарк

Од маја 2026. године, наша стална опружна подршка за тешке услове рада распоређена је у 120 великих индустријских пројеката широм света, укључујући:

▶  Комплекс прераде и хемијске интеграције од 10 милиона тона годишње: испоручено је 320 комплета ХД-800 и ХД-1200 подршке

▶  Нуклеарна електрана од милион киловата: испоручено 156 комплета отпорних опруга за тешке услове класе нуклеарне сигурности

▶  Пријемни терминал за ЛНГ од 20 милиона тона годишње: испоручено 89 комплета нискотемпературних намјенских носача опруге за тешке услове рада

▶  Термоелектрана од 3000 МВ: испоручено 245 комплета носача за тешке услове за главне пароводе

Доказане перформансе у овим значајним пројектима потврђују изузетну поузданост и стабилност, док нас опремају великим инжењерским искуством у пројектовању система за подршку цевовода за тешке услове рада.

Испорука по мери пројекта и ексклузивне услуге

Прилагођени пакети испоруке за тешке опруге са константним опругама су обезбеђени за велике пројекте:

1. Наменски пројектни тим: Сваком великом пројекту додељен је наменски менаџер пројекта, технички инжењер и инжењер квалитета који ће надгледати напредак у пуном циклусу.

2. Фазна испорука: Серијска испорука усклађена са распоредом изградње ради смањења оптерећења складиштења на лицу места.

3. Услуга прихватања на лицу места: Инжењери послати да спроведу прихватање производа и упутства за инсталацију на локацији.

4. Техничка подршка у стању приправности на лицу места: Стална инжењерска подршка доступна током вршних фаза инсталације.

5. Дугорочна услуга праћења: Годишње ревизије оперативног стања након пуштања у рад са препорукама за професионално одржавање.

Пружамо 18-месечни гарантни рок, 6 месеци дужи од индустријског просека. За недостатке квалитета који настану у оквиру гаранције, гарантујемо време одговора од 48 сати и решавање проблема на лицу места у року од 72 сата.

Често постављана питања (ФАК)

П: Које је ваше максимално достижно оптерећење и померај за тешке опруге са константним оптерећењем?

О: Стандардни модели достижу максимално оптерећење од 2000 кН и максимално померање од 600 мм. Дизајни по мери су доступни за изузетно велике захтеве, способне за оптерећење до 3000 кН и померање од 800 мм.

П: Да ли су производи погодни за ниске температуре?

О: Да. Специјалне варијанте за ниске температуре прихватају нерђајући челик 304 или 316Л, потврђен тестирањем на ударе на ниским температурама, и могу стабилно да раде на -196 ℃ за ЛНГ, етилен и друге криогене системе цевовода.

П: Која су стандардна времена испоруке?

О: Стандардни модели имају време испоруке од 45 до 60 дана; прилагођеним јединицама је потребно 60–90 дана у зависности од сложености. Брза производња је доступна за хитне пројекте, са најкраћим роком испоруке од 30 дана.
